电气控制系统图识读演示文稿

（4）传动机构 传动机构是在电动机与生产机械的工作机构之间传递动力的装置，如 减速箱、传动带、联轴器等。
《机床电气控制系统运行与维护》 2）电动机控制（电力拖动）技术的特点
（1）方便经济： 电能的生产、变换、传输都比较经济，分配、检测和使用都比较方便。 （2）效率高： 电动机拖动比其他拖动方式效率高，且传动结构要简单的多。 （3）调节性能好： 电动机的类型很多，且有各种运行特性，可适应不同生产机械的需要，且电 力拖动系统的启动、制动、调速、反转等控制手段简便、多样、迅速，能实现较 理想的控制效果。 （4）易于实现生产过程的自动化： 由于电动机可实现远距离控制和自动调节，且各种非电量（如位移、速度、温 度等）都可以通过传感器转变为电量，作用于电动机控制系统，因此，能实现生产 过程的自动化。
从而使电动机控制（电力拖动）获得广泛的应用。

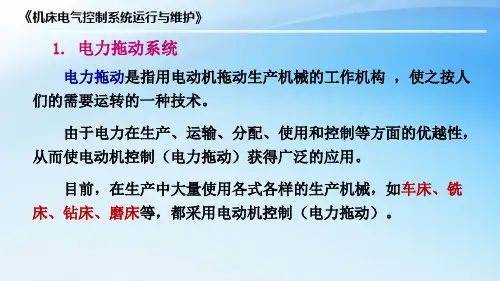

目前，在生产中大量使用各式各样的生产机械，如车床、铣
床、钻床、磨床等，都采用电动机控制（电力拖动）。
《机床电气控制系统运行与维护》
1）电动机控制（电力拖动）系统的组成
电动机控制系统作为机械设备的一部分，一般有4个子系统组成， 如图2-33所示。
图2-33 电力拖动系统
图2-35 项目代号含义
《机床电气控制系统运行与维护》
【例2-1】 【例2-2】 KA3.2表示某简图中第3个中间继电器的第2个副触点。 接触器KM的表示如图2-36所示。
KM1.1
KM1.2
KM1

（a）常开触点
（b）常闭触点
（c）线 圈
图2-36 接触器表示法
常用低压电器的图形符号和文字符号见本书附录B。
