氮化硅薄膜的应力与性能控制

PECVD氮化硅薄膜性质及工艺研究氮化硅薄膜（PECVD）是一种在室温下生长的非晶硅薄膜，具有多种优良性质，如硬度高、抗腐蚀性好、导电性能低等。

这些性质使得氮化硅薄膜在微电子、光学器件、生物传感器等领域中有广泛应用。

本文将对PECVD氮化硅薄膜的性质及工艺进行研究。

首先，PECVD氮化硅薄膜具有良好的机械性能。

该薄膜的硬度可达到10GPa，相对于其他常见的薄膜材料，如二氧化硅、氮化硅具有更高的硬度。

这使其在微机械系统中有较好的应用前景，如传感器和微机械器件中的表面保护层。

其次，PECVD氮化硅薄膜具有出色的耐腐蚀性。

与其他材料相比，这种薄膜展现出更好的抗化学腐蚀性能。

这种耐腐蚀性使得氮化硅薄膜在微电子行业中的设备制造过程中有广泛的应用，如平板显示器、太阳能电池等。

此外，PECVD氮化硅薄膜是一种特殊的绝缘材料，具有较低的导电性能。

这种特点使其成为一种理想的衬底材料，可用于制备电容器、晶体管等微电子器件。

它还可用于光学薄膜的辅助材料，如光学反射镜片等。

针对PECVD氮化硅薄膜的制备工艺，一般采用射频等离子体化学气相沉积（RFPECVD）技术。

该方法通过在气相中加入硅源、氨气和稀释剂，利用射频电场激活气体原子和离子，在衬底表面沉积出氮化硅薄膜。

制备过程中，关键的参数包括沉积温度、沉积气压、沉积物与气体流量比等。

沉积温度一般在250℃-400℃之间，气压一般在1-20Torr之间。

较高的沉积温度可提高薄膜质量，但也容易产生杂质。

而较高的气压可以提高沉积速率，但也有可能导致薄膜内部应力增大。

此外，对PECVD氮化硅薄膜进行表征，一般采用横截面和表面形貌的扫描电子显微镜（SEM）、厚度的椭圆仪、成分的能量散射光谱（EDS）等技术。

这些表征方法可以从多个角度对氮化硅薄膜的性质进行评估。

总结起来，PECVD氮化硅薄膜具有优异的硬度、耐腐蚀性和绝缘性能等优良性质，广泛应用于微电子、光学器件等领域。

沉积工艺中的温度、气压和气体流量比等参数对薄膜质量具有重要影响，需要合理选择和控制。

PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种由等离子体增强化学气相沉积（Plasma Enhanced Chemical Vapor Deposition，PECVD）方法制备的氮化硅薄膜。

该薄膜具有很多优良的性质，在微电子、光电子、传感器等领域有着广泛的应用。

PECVD氮化硅薄膜具有优良的绝缘性能。

由于氮化硅薄膜中的氮原子具有很高的电负性，能够有效地降低薄膜的导电性，使其成为一种优秀的绝缘层材料。

PECVD氮化硅薄膜的绝缘性能还受到沉积工艺参数的影响，例如沉积温度、沉积气体比例等。

通过调节沉积工艺参数，可以实现不同性能的氮化硅薄膜的制备。

PECVD氮化硅薄膜具有良好的化学稳定性。

氮化硅薄膜中的化学键比较稳定，能够抵抗氧化、水解等环境侵蚀，从而在高温、高湿等恶劣条件下保持良好的性能。

这种化学稳定性使得PECVD氮化硅薄膜成为一种优秀的保护层材料，能够保护器件结构和表面不受外界环境的影响。

PECVD氮化硅薄膜还具有优秀的机械性能。

氮化硅薄膜的硬度大，具有很好的耐磨损性，能够有效地保护器件结构和表面不受机械性损伤。

在特定的应用场合，还可以通过调节沉积工艺参数，实现不同的氮化硅薄膜的压力应力，从而进一步改善薄膜的机械性能。

关于PECVD氮化硅薄膜的工艺研究，主要包括沉积参数的优化和沉积过程的机理研究。

沉积参数的优化是通过系统地调节沉积温度、沉积气体比例、沉积时间等工艺参数，实现氮化硅薄膜的优化性能。

通过提高沉积温度可以改善薄膜的致密性和绝缘性能；通过调节沉积气体比例可以改变薄膜的化学组成和机械性能等。

优化沉积参数需要通过实验和理论模拟相结合，以实现最佳的氮化硅薄膜性能。

沉积过程的机理研究主要包括等离子体化学反应、气相物种输运和表面成核生长等方面。

等离子体化学反应的研究可以揭示沉积过程中的化学反应路径和反应动力学规律，从而有利于优化沉积参数和控制薄膜的化学组成。

气相物种输运的研究可以揭示沉积气体在反应室中的输运规律和沉积速率分布，从而有助于实现薄膜的均匀沉积。

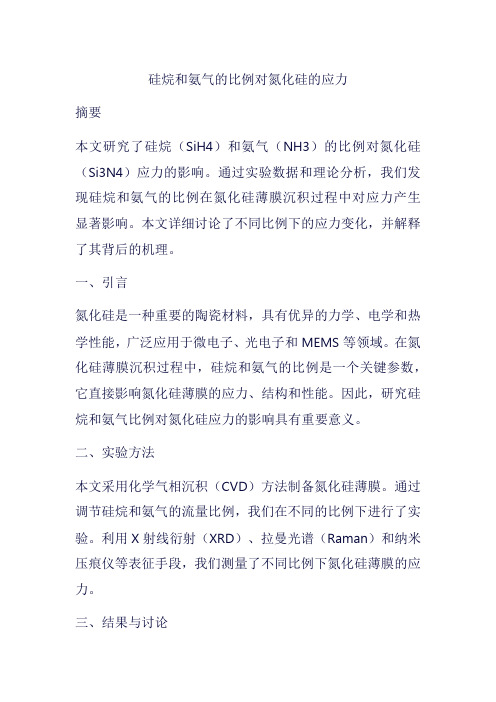

硅烷和氨气的比例对氮化硅的应力摘要本文研究了硅烷（SiH4）和氨气（NH3）的比例对氮化硅（Si3N4）应力的影响。

通过实验数据和理论分析，我们发现硅烷和氨气的比例在氮化硅薄膜沉积过程中对应力产生显著影响。

本文详细讨论了不同比例下的应力变化，并解释了其背后的机理。

一、引言氮化硅是一种重要的陶瓷材料，具有优异的力学、电学和热学性能，广泛应用于微电子、光电子和MEMS等领域。

在氮化硅薄膜沉积过程中，硅烷和氨气的比例是一个关键参数，它直接影响氮化硅薄膜的应力、结构和性能。

因此，研究硅烷和氨气比例对氮化硅应力的影响具有重要意义。

二、实验方法本文采用化学气相沉积（CVD）方法制备氮化硅薄膜。

通过调节硅烷和氨气的流量比例，我们在不同的比例下进行了实验。

利用X射线衍射（XRD）、拉曼光谱（Raman）和纳米压痕仪等表征手段，我们测量了不同比例下氮化硅薄膜的应力。

三、结果与讨论1.在硅烷和氨气比例为1:1时，氮化硅薄膜表现出较低的应力。

这是因为在此比例下，硅烷和氨气的反应活性较高，生成的氮化硅结构较为致密，缺陷较少。

2.当硅烷和氨气比例偏离1:1时，氮化硅薄膜的应力逐渐增大。

这是因为比例失衡导致反应活性降低，生成的氮化硅结构中缺陷增多，从而产生较大的应力。

3.在极端比例下（如硅烷过多或氨气过多），氮化硅薄膜的应力急剧增大，甚至导致薄膜开裂。

这是因为极端比例下反应物浓度过低或过高，使得反应生成的氮化硅结构严重失调，产生巨大的内应力。

四、机理分析硅烷和氨气比例对氮化硅应力的影响主要归因于反应活性的变化和生成物结构的缺陷。

当硅烷和氨气比例适中时，反应活性高，生成的氮化硅结构致密，缺陷少，从而应力较低。

而在比例失衡或极端比例下，反应活性降低，生成的氮化硅结构中缺陷增多，导致应力增大。

这些缺陷可能包括空位、间隙原子、位错等，它们会破坏氮化硅晶格的完整性，产生内应力。

五、结论本文通过实验研究了硅烷和氨气比例对氮化硅应力的影响。

PECVD氮化硅薄膜性质及工艺研究PECVD（Plasma Enhanced Chemical Vapor Deposition）氮化硅薄膜是一种广泛应用于半导体、光电子器件等领域的薄膜材料。

它具有较好的绝缘性能、高介电常数、低温沉积等特点，因此被广泛应用于电子器件的绝缘层、电阻层和介质层等。

氮化硅薄膜的性质主要取决于沉积工艺参数，如沉积温度、沉积气体组成、射频功率等。

下面将详细介绍PECVD氮化硅薄膜的性质及工艺研究。

PECVD氮化硅薄膜具有较好的绝缘性能。

氮化硅是一种非晶态材料，其本身就具备良好的绝缘性能。

通过PECVD工艺可以在基片上沉积出均匀且密实的氮化硅薄膜，进一步提高了绝缘性能。

PECVD氮化硅薄膜的介电常数较高。

介电常数是评价绝缘材料电性能的重要指标之一，对于光电子器件的工作性能有重要影响。

由于含有较高比例的氮元素，PECVD氮化硅薄膜的介电常数可以在3.5到8之间调节，具有较大的设计空间。

PECVD氮化硅薄膜具有较低的沉积温度。

相对于其他沉积工艺，PECVD氮化硅薄膜可以在相对较低的温度下完成沉积。

这对于一些温度敏感的材料或器件封装过程中非常重要。

1. 沉积温度的控制：沉积温度对薄膜的性质有重要影响。

通过优化沉积温度，可以实现不同薄膜性质的调控。

2. 沉积气体组成的优化：沉积气体主要包括硅源和氮源。

不同的气体组成可以调节薄膜的化学成分，进一步调控薄膜性质。

3. 射频功率的优化：射频功率对等离子体的产生和能量传递有重要影响。

合理调控射频功率可以实现较高的沉积速率和优良的薄膜质量。

4. 薄膜的表征：通过扫描电镜、X射线衍射等手段对沉积薄膜进行表征，了解薄膜的形貌、结构和成分等，从而进一步优化工艺参数。

PECVD氮化硅薄膜具有较好的绝缘性能、高介电常数和低温沉积等特点。

通过优化工艺参数，可以调控薄膜的性质，满足不同应用领域的需求。

在实际应用中，还需要进一步研究工艺优化、薄膜性能表征等方面的问题，以提高薄膜的质量和工艺的可靠性。

氮化硅沉积温度氮化硅是一种重要的半导体材料，广泛应用于电子器件、光学器件和功率器件等领域。

而氮化硅沉积温度是影响氮化硅薄膜性质和器件性能的关键参数之一。

本文将从不同角度探讨氮化硅沉积温度对氮化硅薄膜性质和器件性能的影响。

氮化硅沉积温度对氮化硅薄膜的结晶性和微观结构有着重要影响。

在较低的沉积温度下，氮化硅薄膜往往呈非晶态或部分晶态，晶粒尺寸较小。

随着沉积温度的增加，氮化硅薄膜的结晶度提高，晶粒尺寸增大。

这是因为较低的沉积温度下，氮化硅分子在衬底表面扩散速度较慢，晶核密度较低，导致晶粒尺寸较小。

而较高的沉积温度有利于氮化硅分子在衬底表面快速扩散，晶核密度增加，晶粒尺寸增大。

因此，选择合适的沉积温度可以控制氮化硅薄膜的结晶性和晶粒尺寸，从而影响其光学、电学和力学性能。

氮化硅沉积温度对氮化硅薄膜的化学成分和化学键结构有着重要影响。

在低温下，氮化硅薄膜中通常存在较高的氢含量，氮化硅与氢形成的氮氢键对薄膜的光学和电学性质有较大影响。

随着沉积温度的增加，氢含量逐渐减少，而氮硅键的比例逐渐增加。

较高的沉积温度有利于氮硅键的形成和氮化硅薄膜的致密性提高，从而改善薄膜的气密性和化学稳定性。

氮化硅沉积温度还对氮化硅薄膜的应力和缺陷有着重要影响。

低温沉积的氮化硅薄膜通常具有较高的残余应力和较多的缺陷，如裂纹、堆垛缺陷等。

这是因为较低的沉积温度下，氮化硅分子在衬底表面的扩散速度较慢，导致沉积薄膜中的应力积累和缺陷形成。

而较高的沉积温度有利于氮化硅分子在衬底表面的快速扩散，减少应力积累和缺陷形成，从而降低薄膜的应力和缺陷密度。

氮化硅沉积温度对氮化硅薄膜性质和器件性能有着显著影响。

在实际应用中，需要根据具体要求选择合适的沉积温度，以获得理想的氮化硅薄膜性能。

同时，还需要考虑到沉积温度对氮化硅薄膜生长速率和沉积效率的影响，以及与衬底材料和气氛的相容性等因素。

通过合理控制氮化硅沉积温度，可实现对氮化硅薄膜性质和器件性能的精确调控，为氮化硅材料的应用提供技术支持和理论指导。

集成电路制造中氮化硅薄膜的制备与性能优化随着现代科技的不断发展，集成电路作为现代科技的核心实现器，扮演着极为重要的角色。

而在集成电路制造过程中，薄膜技术是不可或缺的一环。

氮化硅薄膜则是其中的重要一种，具有许多优异特性，被广泛应用于集成电路制造中。

本文将分析氮化硅薄膜的制备及性能优化。

一、氮化硅薄膜的制备氮化硅薄膜的制备通常采用化学气相沉积（CVD）技术。

CVD技术是利用气态前体物在高温下分解并反应生成薄膜的一种方法。

在氮化硅薄膜制备中，常用的气态前体物有三氯化氮、氨气、硅烷和氮气等。

其中，三氯化氮和氨气混合气体是制备氮化硅薄膜的一种重要材料。

氮化硅薄膜的制备过程分为三个主要阶段，即前驱体分解阶段、部分氮化阶段和全氮化阶段。

在前驱体分解阶段，混合气体被输入至反应室中，在高温下分解，生成氮、氢、氯、硅等活性物质。

在部分氮化阶段，反应室内的活性氮与硅相互作用，形成氮化硅物种。

在全氮化阶段，氮化硅物种在反应室内不断增长，形成氮化硅薄膜。

氮化硅薄膜的生长速率随反应温度的升高而增加，通常在1000~1100°C下生长，生长速率可达到0.2~1μm/min。

同时，氧气对氮化硅的腐蚀性很强，因此氧气通量要尽可能小，一般在几乎没有氧气的条件下进行。

二、氮化硅薄膜的性能优化氮化硅薄膜具有诸多优异特性，例如优良的化学稳定性、高的绝缘性能、优异的氧化和饱和化学修饰能力等。

为了进一步提高氮化硅薄膜的性能，必须进行充分的研究和优化。

1. 晶格匹配性优化氮化硅薄膜是由氮化硅晶体生长而成，晶格常数与衬底的晶格常数有所不同，这就导致氮化硅薄膜会产生应力。

应力会影响薄膜的物理性质，如抗剥落性和承载能力等。

为了优化氮化硅薄膜的性能，研究人员通常会通过晶体表面制备氮化硅薄膜，以获得更好的晶格匹配性能。

2. 控制涂层厚度在制造集成电路时，涂层厚度必须精确控制。

氮化硅薄膜的厚度控制对于集成电路的性能有重要影响。

通常，人们通过控制气相沉积时的反应条件，如反应时间、反应温度、反应气体流量等，以控制氮化硅薄膜的厚度。

PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种常用的薄膜材料，具有多种优异的性质，广泛应用于半导体、光电子等领域。

本文主要研究PECVD氮化硅薄膜的性质及工艺。

PECVD氮化硅薄膜具有较高的耐热性和化学稳定性。

在高温下，氮化硅薄膜能够保持结构和性质的稳定，不易发生松散和脱附现象。

化学稳定性表现为氮化硅薄膜能够抵御多种酸、碱和溶剂的侵蚀，保持较好的化学性质。

PECVD氮化硅薄膜具有良好的电学性能。

氮化硅薄膜具有较高的比电容和低的介电常数，可用于制备高性能的电容器和绝缘层。

氮化硅薄膜还具有较高的击穿电压和较低的漏电流密度，有利于提高器件的可靠性和稳定性。

PECVD氮化硅薄膜可实现较好的光学性能。

氮化硅薄膜具有较高的折射率，可用于光波导和反射镜等光电子器件的制备。

氮化硅薄膜在可见光和红外光波段具有较高的透过率，可应用于透明导电膜和太阳能电池等领域。

氮化硅薄膜的工艺研究主要包括沉积温度、气体流量和沉积时间等方面。

沉积温度是影响氮化硅薄膜性质的重要参数。

较高的沉积温度有利于氮化硅薄膜的致密化和结晶化，但过高的温度会引起膜层应力和晶粒长大。

气体流量主要影响薄膜的化学组成和成分均匀性。

适当的气体流量可以实现理想的薄膜组成和均匀性，但过高或过低的流量都会导致薄膜性能的下降。

沉积时间则决定了薄膜的厚度和沉积速率，需要根据具体应用要求进行调节。

PECVD氮化硅薄膜具有多种优异的性质，包括耐热性、化学稳定性、电学性能和光学性能。

工艺研究可以通过调节沉积温度、气体流量和沉积时间等参数来实现理想的薄膜性质。

这些研究将为氮化硅薄膜在半导体、光电子等领域的应用提供重要的基础和支持。

◆LPCVD设备淀积的氮化硅膜为张应力，设备可调节的量包括：淀积时的温度、淀积时的压强、气体量（总的反应气体量和反应气体组分比例）。

①来自国外的一篇硕士论文Optimisation and characterisation of LPCVD silicon nitride thin film growth，论文出自大学CHALMERS UNIVERSITY OF TECHNOLOGY，Sweden，实验机构Department of Microtechnology and Nanoscience Nanofabrication Laboratory。

参量变化范围：反应温度770~830℃，压强150~300 mTorr，总气体量160~420 sccm，Si HH2CCCC2:NNHH31/6~4/1。

结论显示：反应温度越低、压强越大、总气体量越小、Si HH2CCCC2:NNHH3的值越小，淀积的氮化硅膜张应力的大小越大。

②来自文章Optimization of a low-stress silicon nitride process for surface-micromachining applications，Sensors and Actuators A 58 (1997) 149–157。

参量变化范围：压强80~150mTorr、Si HH2CCCC2:NNHH3170/30~50/150 mTorr。

结论显示：压强越大、Si HH2CCCC2:NNHH3的值越小，淀积的氮化硅膜张应力的大小越大。

③来自文章Residual stress in low pressure chemical vapor deposition SiN x films deposited from silane and ammonia，Journal of VacuumScience & Technology A 16, 2003 (1998)。

低应力氮化硅支持膜低应力氮化硅支持膜是一种应用广泛的材料，具有许多优点和潜在应用。

本文将介绍低应力氮化硅支持膜的特点、制备方法以及其在不同领域的应用。

一、低应力氮化硅支持膜的特点低应力氮化硅支持膜是一种薄膜材料，具有以下特点：1. 低应力：低应力氮化硅支持膜具有较低的内应力，能够减少膜的变形和应力损伤，增加膜的稳定性和寿命。

2. 高温稳定性：低应力氮化硅支持膜能够在高温环境下保持结构稳定性，不易发生膜的变形和破裂。

3. 优异的机械性能：低应力氮化硅支持膜具有较高的硬度和强度，能够承受较大的机械应力。

4. 良好的化学稳定性：低应力氮化硅支持膜对酸、碱等化学物质具有较好的耐腐蚀性能。

5. 优异的光学性能：低应力氮化硅支持膜具有较高的透明度和折射率，可应用于光学器件等领域。

制备低应力氮化硅支持膜的方法主要包括物理气相沉积法和化学气相沉积法。

1. 物理气相沉积法：该方法通过在高真空环境下将氮化硅薄膜材料沉积到基底上，通过控制沉积温度、沉积速率等参数来调控薄膜的应力状态。

2. 化学气相沉积法：该方法通过在高温下将氮化硅前体气体在基底表面发生化学反应，生成氮化硅薄膜。

通过调控反应温度、气体流量等参数来控制薄膜的应力状态。

三、低应力氮化硅支持膜的应用领域低应力氮化硅支持膜具有广泛的应用前景，在以下领域具有潜在的应用价值：1. 微电子器件：低应力氮化硅支持膜可以作为微电子器件的绝缘层或封装材料，提供保护和隔离功能。

2. 光学器件：低应力氮化硅支持膜具有优异的光学性能，可应用于光学器件、太阳能电池等领域。

3. 传感器：低应力氮化硅支持膜具有较高的机械性能和化学稳定性，可用于传感器的制备，如压力传感器、应变传感器等。

4. 生物医学领域：低应力氮化硅支持膜具有生物相容性，可用于生物医学领域的细胞培养、生物传感器等应用。

低应力氮化硅支持膜具有独特的特点和广泛的应用前景。

通过合理的制备方法和优化的应用设计，低应力氮化硅支持膜可以在微电子、光学、传感器和生物医学领域发挥重要作用，为人类带来更多的科技创新和生活便利。

pecvd氮化硅应力-回复PECVD氮化硅应力是指在使用PECVD（等离子体增强化学气相沉积）技术制备的氮化硅薄膜中存在的应力状态。

本文将一步一步回答与PECVD 氮化硅应力相关的问题。

第一步：介绍PECVD和氮化硅PECVD是一种常用的薄膜沉积技术，通过在真空中产生等离子体，并利用化学反应在基材表面沉积薄膜。

PECVD具有高效、低温等优点，因此广泛应用于光电子、微电子、光伏等领域。

氮化硅是一种由硅和氮元素组成的化合物，具有优异的机械性能、光学特性和化学稳定性。

氮化硅薄膜通常用作光学膜、隔热层、保护层等。

其制备工艺主要包括PECVD、磁控溅射、物理气相沉积等。

第二步：PECVD氮化硅应力的产生在PECVD过程中，等离子体能量的输入会引起沉积薄膜中的应力。

这种应力可以由多个因素引起，如化学反应、工艺参数、基材表面状况等。

常见的应力包括压应力和拉应力，其大小取决于薄膜沉积速率、气体组成、等离子体能量等因素。

第三步：PECVD氮化硅应力的表征PECVD氮化硅应力可以通过多种方法进行表征。

常用的方法包括X射线衍射仪（XRD）、扫描电子显微镜（SEM）、拉伸试验等。

XRD可以获得薄膜在晶体结构上的应力信息，SEM则可以观察薄膜表面的应力产生情况。

拉伸试验可以直接测量薄膜的力学性能和应力状态。

第四步：PECVD氮化硅应力的影响因素PECVD氮化硅应力的大小和分布会受到多种因素的影响。

其中包括工艺参数（如沉积温度、沉积速率、气体流量等）、基材特性（如晶体结构、表面形貌等）、杂质含量、气体组成等。

这些因素的变化都可能导致薄膜中应力的改变。

第五步：PECVD氮化硅应力的调控为了实现所需的应力状态，可以采取一些措施来调控PECVD氮化硅应力。

例如，通过调整PECVD工艺参数，如沉积温度、沉积速率、气体流量等，可以改变薄膜中的应力状态。

此外，还可以通过在沉积过程中引入适量的掺杂物来调节应力，如在沉积过程中引入前驱体气体中的杂质元素。
