PECVD氮化硅
- 格式:ppt
- 大小:357.00 KB
- 文档页数:40
PECVD 在多晶硅上沉积氮化硅膜的研究2011-05-24 16:34:49 来源:光伏太阳能网氮化硅薄膜作为一种新型的太阳电池减反射膜已被工业界认识和应用。
应用PECVD(等离子体增强化学气相沉积) 系统, 以硅烷、氨气和氮气为气源在多晶硅片上制备了具有减反射作用的氮化硅薄膜。
并研究了在沉积过程中, 衬底温度、硅烷与氨气的流比以及射频功率对薄膜质量的影响。
由于氮化硅膜具有良好的绝缘性、致密性、稳定性和对杂质离子的掩蔽能力, 氮化硅薄膜作为多晶硅太阳电池的减反射膜, 可显著地提高电池的转换效率, 还可使生产成本降低。
PECVD 法沉积氮化硅薄膜, 沉积温度低、沉积速度快、薄膜质量好、工艺简单、易于工人掌握操作技术。
由化学法和PECVD 法制成的氮化硅薄膜的折射率一般可达2.0 左右, 接近太阳电池所要求的最佳折射率(2.35) , 最为符合太阳电池反射层的要求。
一、实验PECVD 氮化硅使用SY2型射频电源等离子台来制备。
高频信号发生的频率是13. 56 MHz 。
所用气体为高纯氨(99. 999 %) 和高纯氮气、高纯硅烷,实验时气体直接通入炉内, 主要反应气体是高纯氨和高纯硅烷, 氮气主要用来调节系统的真空度和稀释尾气中的硅烷。
本实验所用沉积炉为不锈钢体结构, 其炉膛有效容积为0115m3 , 氮化硅薄膜的折射率是用TP-77 型椭偏仪测量。
太阳电池的减反射膜,其折射率和厚度要满足ndn =λ/4 关系式, 即折射率为2. 35 附近为好。
因此从生产的角度有必要对膜的特性与工艺参数之间的关系进行研究。
二、结果与讨论1、流比的影响从氮化硅(Si3N4) 分子式可知, SiH4/NH3= (3×32)/(4 ×17) = 1.4 为理想的质量比, 理想的流比为(1. 4 ×01599) / 0. 719 = 1. 16。
而在实际当中,硅烷的价格是较昂贵的, 因此在生产过程中, 廉价的氨气适当过量以达到硅烷的较大利用率, 而以总体的成本最低, 经济效益最高为目的。
PECVD氮化硅薄膜性质及工艺研究1. 引言1.1 研究背景PECVD氮化硅薄膜是一种在微电子领域广泛应用的材料,具有优异的绝缘性能和稳定的化学性质。
随着微电子器件的不断发展,对PECVD氮化硅薄膜的性能要求也越来越高。
目前,人们对氮化硅薄膜的制备工艺、性质分析、表面形貌研究以及应用前景进行了深入探讨,但仍有许多问题有待解决。
传统的PECVD氮化硅薄膜的制备工艺存在着很多缺陷,如膜的致密性不足、氢气残留量较高等,限制了其在微电子器件中的应用。
研究优化PECVD氮化硅薄膜的制备工艺,提高膜的质量和稳定性,具有重要意义。
随着半导体器件尺寸的不断缩小,对氮化硅薄膜表面形貌的要求也越来越严格。
如何通过PECVD技术获得具有良好表面形貌的氮化硅薄膜,是当前研究的重点之一。
对PECVD氮化硅薄膜的制备工艺、性质分析、表面形貌研究以及应用前景进行深入探讨,对进一步推动微电子器件的发展具有重要意义。
1.2 研究意义通过深入研究PECVD氮化硅薄膜的制备工艺和性质分析,可以为提高氮化硅薄膜的质量和稳定性提供理论基础和实验依据。
探究PECVD氮化硅薄膜的表面形貌以及优化其工艺参数,有助于提高薄膜的光学、电学性能,从而拓展其在微电子领域的应用范围。
本研究将为氮化硅薄膜的生产和应用提供新的思路和方法,对于推动半导体器件技术的发展具有重要意义。
2. 正文2.1 PECVD氮化硅薄膜的制备工艺PECVD氮化硅薄膜的制备工艺是利用等离子体增强化学气相沉积技术,在特定的工艺条件下,将硅源气体(如二甲基硅醚、三甲基氯硅烷等)与氨气(NH3)反应生成氮化硅薄膜。
制备工艺中的关键参数包括沉积温度、沉积压力、沉积速率、氮源气体流量等。
在制备过程中,首先需要清洁基底表面,去除氧化层和杂质,以保证薄膜的质量和附着力。
在PECVD氮化硅薄膜制备过程中,通过控制沉积温度和压力,可以调节薄膜的致密性和结晶度,从而影响其机械性能和光学性能。
氮源气体的流量和比例也会影响氮化硅薄膜的成分和性质。

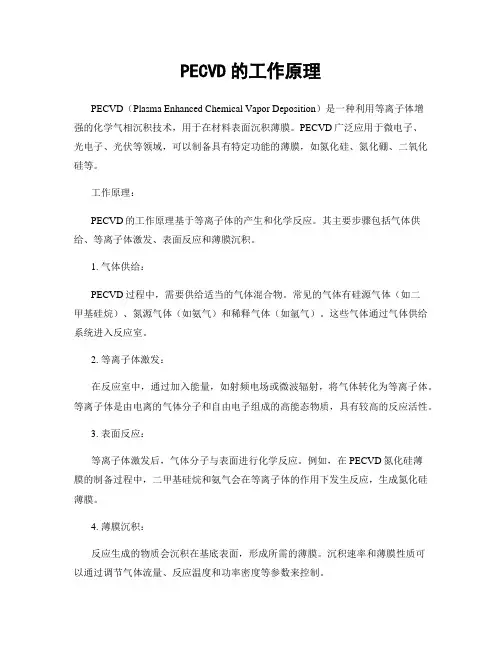

PECVD的工作原理PECVD(Plasma Enhanced Chemical Vapor Deposition)是一种利用等离子体增强的化学气相沉积技术,用于在材料表面沉积薄膜。
PECVD广泛应用于微电子、光电子、光伏等领域,可以制备具有特定功能的薄膜,如氮化硅、氮化硼、二氧化硅等。
工作原理:PECVD的工作原理基于等离子体的产生和化学反应。
其主要步骤包括气体供给、等离子体激发、表面反应和薄膜沉积。
1. 气体供给:PECVD过程中,需要供给适当的气体混合物。
常见的气体有硅源气体(如二甲基硅烷)、氮源气体(如氨气)和稀释气体(如氩气)。
这些气体通过气体供给系统进入反应室。
2. 等离子体激发:在反应室中,通过加入能量,如射频电场或微波辐射,将气体转化为等离子体。
等离子体是由电离的气体分子和自由电子组成的高能态物质,具有较高的反应活性。
3. 表面反应:等离子体激发后,气体分子与表面进行化学反应。
例如,在PECVD氮化硅薄膜的制备过程中,二甲基硅烷和氨气会在等离子体的作用下发生反应,生成氮化硅薄膜。
4. 薄膜沉积:反应生成的物质会沉积在基底表面,形成所需的薄膜。
沉积速率和薄膜性质可以通过调节气体流量、反应温度和功率密度等参数来控制。
优点:PECVD具有以下几个优点:1. 温度低:相比于热化学气相沉积(CVD),PECVD在较低的温度下进行,有利于对基底材料的保护,尤其适用于对温度敏感的基底材料。
2. 薄膜均匀性好:等离子体激发的特性使得PECVD沉积的薄膜具有较好的均匀性,能够满足微电子器件对薄膜均匀性的要求。
3. 沉积速率高:PECVD的沉积速率较高,可以快速制备薄膜,提高生产效率。
应用领域:PECVD广泛应用于微电子、光电子和光伏等领域,常见的应用包括:1. 薄膜光学器件:PECVD可用于制备具有特定光学性质的薄膜,如反射镜、透镜等。
2. 电子器件:PECVD可用于制备绝缘层、导电层和隔离层等,用于微电子器件的制备。
毕业设计(论文)( 2013 届)题目 PECVD制备氮化硅薄膜的研究进展学号 1003020147姓名钟建斌所属系新能源科学与工程学院专业材料加工及技术应用班级 10材料(1)班指导教师胡耐根新余学院教务处制目录摘要 0Abstract .............................. 错误!未定义书签。
第一章氮化硅薄膜的性质与制备方法 (2)1.1 氮化硅薄膜的性质 (2)1。
2 与常用减反射膜的比较 (4)1。
3 氮化硅薄膜的制备方法 (5)第二章工艺参数对PECVD法制备氮化硅减反膜性能的影响研究82.1 温度对双层氮化硅减反膜性能的影响 (9)2.2 射频频率对双层氮化硅减反膜性能的影响 (9)2.3 射频功率对双层氮化硅性能的影响 (10)2。
4 腔室压力对氮化硅减反膜性能的影响 (11)2。
5 优化前后对太阳电池电性能对比分析 (12)第三章结论与展望 (13)参考文献 (15)致谢 (16)PECVD 制备氮化硅薄膜的研究进展摘要功率半导体器件芯片制造过程中实际上就是在衬底上多次反复进行的薄膜形成、光刻与掺杂等加工过程,其首要的任务是解决薄膜制备问题.随着功率半导体器件的不断发展,要求制备的薄膜品种不断增加,对薄膜的性能要求日益提高,新的制备方法随之不断涌现,并日趋成熟。
以功率半导体器件为例,早期的器件只需在硅衬底上生长热氧化硅与单层金属膜即可;随着半导体工艺技术的进步和发展,为了改进器件的稳定性与可靠性还需淀积 PSG 、Si 3N 4、半绝缘多晶硅等等钝化膜.氮化硅是一种性能优良的功能材料,它具有良好的介电特性(介电常数低、损耗低)、高绝缘性,而且高致密性的氮化硅对杂质离子,即使是很小体积的 Na +都有很好的阻挡能力。
因此, 氮化硅被作为一种高效的器件表面钝化层而广泛应用于半导体器件工艺中。
等离子增强型化学气相淀积(PECVD)是目前较为理想和重要的氮化硅薄膜制备方法。
PECVD氮化硅薄膜性质及工艺研究1. 引言1.1 背景介绍PECVD氮化硅薄膜是一种重要的薄膜材料,广泛应用于半导体领域、光电子器件和微电子器件中。
氮化硅薄膜具有优异的光学、电学和机械性能,具有很高的化学稳定性和耐热性,因此在微电子工业中具有广泛的应用前景。
随着半导体器件尺寸的不断缩小和功能的不断提高,对PECVD氮化硅薄膜的性能和工艺要求也越来越高。
传统的PECVD氮化硅薄膜制备工艺通常采用硅烷和氨气作为前驱物质,在高温和低压条件下沉积在衬底表面上。
由于氨气具有毒性和爆炸性,并且在制备过程中易产生氢气等副产物,对环境和人员健康造成威胁。
研究人员开始探索其他替代性氮源气体,如氮气等,以提高PECVD氮化硅薄膜的制备效率和质量,并减少对环境的影响。
本文旨在探究PECVD氮化硅薄膜的制备工艺、性质分析、影响因素、优化工艺以及未来应用展望,以期为相关领域的研究和应用提供参考和指导。
1.2 研究目的研究目的:本研究旨在深入探究PECVD氮化硅薄膜的性质及制备工艺,分析影响其性质的因素,为优化PECVD氮化硅薄膜的制备工艺提供理论依据。
通过对氮化硅薄膜在不同条件下的特性和性能进行研究,探讨其在光电子、微电子领域的潜在应用,为相关领域的科学研究和工程应用提供参考和指导。
通过本研究的开展,希望能够深化对PECVD氮化硅薄膜的认识,并为该材料的制备工艺和性能优化提供新思路和方法。
通过对未来应用展望的探讨,为相关领域的发展方向提供启示,促进氮化硅薄膜在光电子、微电子等领域的进一步研究和应用。
2. 正文2.1 PECVD氮化硅薄膜的制备工艺PECVD氮化硅薄膜的制备工艺是一项关键的研究内容,其制备过程必须严格控制以确保薄膜质量和性能。
通常,制备工艺包括以下几个步骤:首先是前处理步骤,包括基板清洗和表面处理。
基板清洗可以采用溶剂清洗、超声清洗等方法,以去除表面的杂质和污染物。
表面处理可以采用氧等离子体处理、氢气退火等方法,以改善基板表面的粗糙度和亲水性。

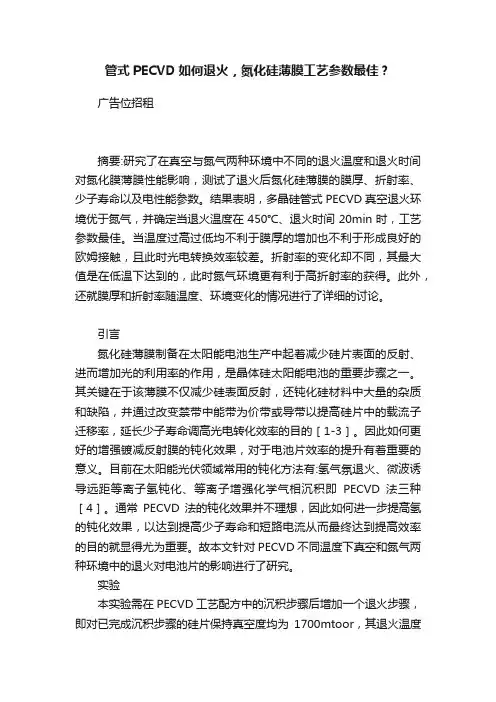

管式PECVD如何退火,氮化硅薄膜工艺参数最佳?广告位招租摘要:研究了在真空与氮气两种环境中不同的退火温度和退火时间对氮化膜薄膜性能影响,测试了退火后氮化硅薄膜的膜厚、折射率、少子寿命以及电性能参数。
结果表明,多晶硅管式PECVD真空退火环境优于氮气,并确定当退火温度在450℃、退火时间20min时,工艺参数最佳。
当温度过高过低均不利于膜厚的增加也不利于形成良好的欧姆接触,且此时光电转换效率较差。
折射率的变化却不同,其最大值是在低温下达到的,此时氮气环境更有利于高折射率的获得。
此外,还就膜厚和折射率随温度、环境变化的情况进行了详细的讨论。
引言氮化硅薄膜制备在太阳能电池生产中起着减少硅片表面的反射、进而增加光的利用率的作用,是晶体硅太阳能电池的重要步骤之一。
其关键在于该薄膜不仅减少硅表面反射,还钝化硅材料中大量的杂质和缺陷,并通过改变禁带中能带为价带或导带以提高硅片中的载流子迁移率,延长少子寿命调高光电转化效率的目的[1-3]。
因此如何更好的增强镀减反射膜的钝化效果,对于电池片效率的提升有着重要的意义。
目前在太阳能光伏领域常用的钝化方法有:氢气氛退火、微波诱导远距等离子氢钝化、等离子增强化学气相沉积即PECVD法三种[4]。
通常PECVD法的钝化效果并不理想,因此如何进一步提高氢的钝化效果,以达到提高少子寿命和短路电流从而最终达到提高效率的目的就显得尤为重要。
故本文针对PECVD不同温度下真空和氮气两种环境中的退火对电池片的影响进行了研究。
实验本实验需在PECVD工艺配方中的沉积步骤后增加一个退火步骤,即对已完成沉积步骤的硅片保持真空度均为1700mtoor,其退火温度分别为350℃,400℃,450℃,500℃温度的条件下、真空和氮气两种不同环境中、不同退火时间内在PECVD管内完成退火工艺。
测试其退火热处理前后载流子少子寿命,并观察其对丝网印刷效率等工艺参数的影响。
2.1实验原料及仪器实验所选硅片导电类型为P型多晶硅片,电阻率为1~3Ω·cm,厚度为(200±20)μm,硅片尺寸为156mm×156mm。
PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种常用的薄膜材料,具有多种优异的性质,广泛应用于半导体、光电子等领域。
本文主要研究PECVD氮化硅薄膜的性质及工艺。
PECVD氮化硅薄膜具有较高的耐热性和化学稳定性。
在高温下,氮化硅薄膜能够保持结构和性质的稳定,不易发生松散和脱附现象。
化学稳定性表现为氮化硅薄膜能够抵御多种酸、碱和溶剂的侵蚀,保持较好的化学性质。
PECVD氮化硅薄膜具有良好的电学性能。
氮化硅薄膜具有较高的比电容和低的介电常数,可用于制备高性能的电容器和绝缘层。
氮化硅薄膜还具有较高的击穿电压和较低的漏电流密度,有利于提高器件的可靠性和稳定性。
PECVD氮化硅薄膜可实现较好的光学性能。
氮化硅薄膜具有较高的折射率,可用于光波导和反射镜等光电子器件的制备。
氮化硅薄膜在可见光和红外光波段具有较高的透过率,可应用于透明导电膜和太阳能电池等领域。
氮化硅薄膜的工艺研究主要包括沉积温度、气体流量和沉积时间等方面。
沉积温度是影响氮化硅薄膜性质的重要参数。
较高的沉积温度有利于氮化硅薄膜的致密化和结晶化,但过高的温度会引起膜层应力和晶粒长大。
气体流量主要影响薄膜的化学组成和成分均匀性。
适当的气体流量可以实现理想的薄膜组成和均匀性,但过高或过低的流量都会导致薄膜性能的下降。
沉积时间则决定了薄膜的厚度和沉积速率,需要根据具体应用要求进行调节。
PECVD氮化硅薄膜具有多种优异的性质,包括耐热性、化学稳定性、电学性能和光学性能。
工艺研究可以通过调节沉积温度、气体流量和沉积时间等参数来实现理想的薄膜性质。
这些研究将为氮化硅薄膜在半导体、光电子等领域的应用提供重要的基础和支持。
目录1引言-------------------------------------------------------------------------------------------------------------------错误!未定义书签。
1.1氮化硅的特性-----------------------------------------------------------11.2氮化硅的制备方法----------------------------------------------------------------------------------------21.2.1常压化学气相沉积(APCVD)--------------------------------------------------------------------21.2.2低压化学气相沉积(LPCVD)--------------------------------------------------------------------21.2.3等离子体增强化学气相沉积(PECVD)------------------------------------------------------31.3氮化硅薄膜PECVD制备的特点-----------------------------------------------------------------------4 2实验-------------------------------------------------------------------------------------------------------------------42.1实验仪器的介绍-------------------------------------------------------------------------------------------42.2PECVD法制备氮化硅薄膜的原理----------------------------------------52.3实验方法------------------------------------------------------------53 实验结果与讨论-------------------------------------------------------------------------------------------------5 参考文献--------------------------------------------------------------------------------------------------------------10氮化硅薄膜材料的PECVD制备及其光学性质研究摘要:等离子增强型化学气相沉积(Plasma Enhanced Chemical Vapor Deposition , PECVD)是目前较为理想和重要的氮化硅薄膜制备方法,本文详细探讨了对氮化硅薄膜PECVD制备的方法、原理以及制备过程,成功生长了质量较好的氮化硅薄膜,并用紫外-可见光光谱仪研究了沉积薄膜的表面形貌及其光学带隙,得出氮化硅薄膜相关的光学特性,结果表明,氮气流量对薄膜的光学带隙影响较大,制备的薄膜主要为富硅氮化硅薄膜。

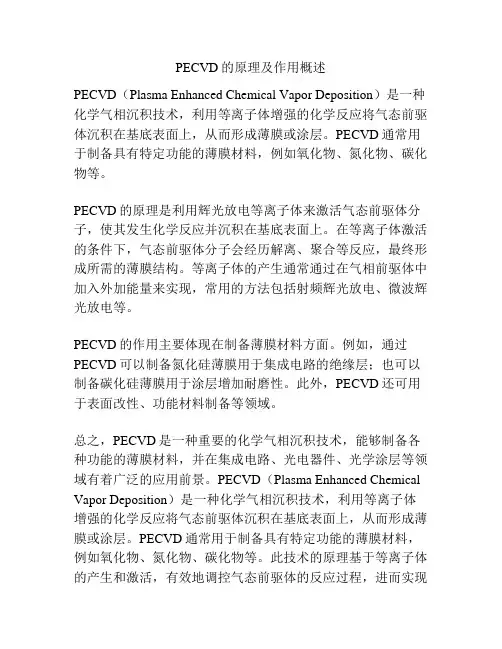

PECVD的原理及作用概述PECVD(Plasma Enhanced Chemical Vapor Deposition)是一种化学气相沉积技术,利用等离子体增强的化学反应将气态前驱体沉积在基底表面上,从而形成薄膜或涂层。
PECVD通常用于制备具有特定功能的薄膜材料,例如氧化物、氮化物、碳化物等。
PECVD的原理是利用辉光放电等离子体来激活气态前驱体分子,使其发生化学反应并沉积在基底表面上。
在等离子体激活的条件下,气态前驱体分子会经历解离、聚合等反应,最终形成所需的薄膜结构。
等离子体的产生通常通过在气相前驱体中加入外加能量来实现,常用的方法包括射频辉光放电、微波辉光放电等。
PECVD的作用主要体现在制备薄膜材料方面。
例如,通过PECVD可以制备氮化硅薄膜用于集成电路的绝缘层;也可以制备碳化硅薄膜用于涂层增加耐磨性。
此外,PECVD还可用于表面改性、功能材料制备等领域。
总之,PECVD是一种重要的化学气相沉积技术,能够制备各种功能的薄膜材料,并在集成电路、光电器件、光学涂层等领域有着广泛的应用前景。
PECVD(Plasma Enhanced Chemical Vapor Deposition)是一种化学气相沉积技术,利用等离子体增强的化学反应将气态前驱体沉积在基底表面上,从而形成薄膜或涂层。
PECVD通常用于制备具有特定功能的薄膜材料,例如氧化物、氮化物、碳化物等。
此技术的原理基于等离子体的产生和激活,有效地调控气态前驱体的反应过程,进而实现高质量薄膜的制备。
PECVD的原理可以通过以下几个步骤来说明:1. 等离子体的产生:利用射频辉光放电、微波辉光放电等方法,将在反应室中的反应气体通过高频电场或微波辐射进行电离,产生等离子体。
等离子体的产生可以激活气态前驱体的分子,从而促进化学反应的进行。
2. 化学气相反应:在等离子体的存在下,气态前驱体分子发生解离、聚合等化学反应,从而生成所需薄膜的前体物质。
P ECVD法生长氮化硅工艺的研究3吴清鑫1,陈光红1,于 映2,罗仲梓3(1.苏州市职业大学电子信息工程系,江苏苏州215104;2.福州大学物理与电信工程学院,福建福州350002;3.厦门大学萨本栋微机电研究中心,福建厦门361005)摘 要: 采用了等离子体增强化学气相沉积法(plas2 ma2enhanced chemical vapor depo sition,PECVD)在聚酰亚胺(polyimide,PI)牺牲层上生长氮化硅薄膜,讨论沉积温度、射频功率、反应气体流量比等工艺参数对氮化硅薄膜的生长速率、氮硅比、残余应力等性能的影响,得到适合制作接触式射频M EMS开关中悬梁的氮化硅薄膜的最佳工艺条件。
关键词: PECVD;氮化硅;聚酰亚胺;残余应力;射频M EMS开关中图分类号: TN304文献标识码:A 文章编号:100129731(2007)05207032031 引 言氮化硅薄膜具有高介电常数,高绝缘强度,漏电低,对Na和水汽具有好的阻挡能力等优良的物理性能。
作为钝化、隔离、电容介质等,广泛应用于微电子工艺中。
另外氮化硅薄膜还具有优良的机械性能和良好的稳定性,所以在新兴的微机械加工工艺中的应用也越来越广泛[1]。
聚酰亚胺是一种高分子材料,不但具有耐腐蚀、耐高温、抗有机溶剂的侵蚀性能,而且具有良好的平坦化性能和粘附性能,可在氧气环境下用等离子去胶机去除,是作为牺牲层的理想材料[2,3]。
PECVD法能在低温下生长出致密的,具有良好化学稳定性和优良的机械性能的氮化硅薄膜,所以用PECVD法生长的氮化硅薄膜广泛地应用在M EMS领域。
接触式射频M EMS开关中是在牺牲层聚酰亚胺上生长氮化硅薄膜,氮化硅作结构层,作为悬梁的可动部分,是射频开关的重要部件。
所以有必要对PECVD生长氮化硅薄膜工艺进行研究。
本文研究了PECVD法生长工艺参数对氮化硅薄膜的应力、氮硅比、生长速率等的影响,调整工艺参数,使得氮化硅薄膜从厚300nm就产生裂纹到厚1μm完好,成功地使用在射频M EMS开关中作为悬梁的可动部件。
影响PECVD的工艺参量(1)工作频率、功率PECVD工艺是利用微波产生等离子体实现氮化硅薄膜沉积。
微波一般工作频率为2.45GHz,功率范围为2600W—3200W。
高频电磁场激励下,反应气体激活,电离产生高能电子和正负离子,同时发生化学沉积反应。
功率,频率是影响氮化硅薄膜生长的重要因素,其功率和频率调整不好,会生长一些有干涉条纹的薄膜,片内薄膜的均匀性非常差。
①. 工作频率是影响薄膜应力的重要因素。
薄膜在高频下沉积的薄膜具有张应力,而在低频下具有压应力。
绝大多数条件下,低频氮化硅薄膜的沉积速率低于高频率薄膜,而密度明显高于高频薄膜。
所有条件下沉积的氮化硅薄膜都具有较好的均匀性,相对来说,高频薄膜的沉积均匀性优于低频氮化硅薄膜。
在低频下等离子体的离化度较高,离子轰击效应明显,因此有助于去除薄膜生长中的一些结合较弱的原子团,在氮化硅薄膜沉积中,主要是一些含氢的原子团,因此,低频氮化硅薄膜中的氢含量相对较低,薄膜的沉积速率也较低,同时,离子轰击使薄膜致密化,使薄膜密度较大并表现出压应力。
在高频下,由于离子轰击作用较弱,薄膜表现为张应力。
近期的研究发现,氮化硅薄膜的腐蚀速率与应力有密切的关系,压应力对应于较低的腐蚀速率,而张应力对应于较高的腐蚀速率。
(消除应力的一种方法是采用两套频率不同的功率源交替工作,使总的效果为压缩应力和舒张应力相互抵消,从而形成无应力膜。
但此方法局限性在于它受设备配置的限制,必须有两套功率源;另外应力的变化跟两个频率功率源作用的比率的关系很敏感,压应力和张应力之间有一个突变,重复性不易掌握,工艺条件难以控制)。
②. 功率对薄膜沉积的影响为:一方面,在PECVD工艺中,由于高能粒子的轰击将使界面态密度增加,引起基片特性发生变化或衰退,特别是在反应初期,故希望功率越小越好。
功率小,一方面可以减轻高能粒子对基片表面的损伤,另一方面可以降低淀积速率,使得反应易于控制,制备的薄膜均匀,致密。
PECVD氮化硅薄膜性质及工艺研究一、引言随着半导体、光电子、微电子等领域的快速发展,对薄膜材料的要求也越来越高。
PECVD(等离子体增强化学气相沉积)氮化硅薄膜因其优异的性能,被广泛应用于集成电路、太阳能电池、显示器件等领域。
本文将对PECVD氮化硅薄膜的性质及工艺进行研究和探讨。
1.制备工艺流程PECVD氮化硅薄膜是通过将硅源气体(如二硅鳞片)和氨气或氮气等高能离子轰击的氮源气体放入高频电场中,通过等离子体的作用在衬底表面生成一层氮化硅薄膜。
制备步骤(1)清洗衬底表面,去除油污与氧化物;(2)将清洁后的衬底放入PECVD反应室中,抽真空至一定压力;(3)加入硅源气体和氮源气体,碰撞产生等离子体,反应生成氮化硅薄膜;(4)控制沉积时间和沉积温度,最终得到所需的氮化硅薄膜。
2.影响薄膜性质的工艺参数制备PECVD氮化硅薄膜时,工艺参数的设置对薄膜的性质有着重要的影响。
(1)气体流量:硅源气体和氮源气体的流量比例会影响薄膜的成分,氮气流量过大会导致薄膜中氮含量过高,影响其性能。
(2)反应压力:反应压力的大小会影响气体的碰撞频率和离子能量,进而影响薄膜的致密性和成核情况。
(3)沉积温度:温度对薄膜生长速率和结晶度有着重要的影响,需根据具体应用来选择合适的温度。
(4)衬底表面处理:正确选择和处理衬底表面可以改善薄膜的附着力和致密性。
1.力学性能氮化硅薄膜的力学性能是其在实际应用中的一个重要指标。
通常通过硬度和弹性模量来评价薄膜的力学性能。
研究表明,PECVD氮化硅薄膜的硬度高、弹性模量大,具有较好的耐磨损性和抗划伤性能,适合用于硬质涂层材料。
2.光学性能PECVD氮化硅薄膜在光学性能方面表现出色,具有良好的透明性和抗反射性能。
它被广泛应用于太阳能电池、显示器件等领域。
3.电学性能氮化硅薄膜在电学性能方面也有着出色的表现,具有较高的绝缘电阻率和较低的介电常数。
这些性能使其成为集成电路中绝缘材料的理想选择。
PECVD氮化硅薄膜性质及工艺研究PECVD(Plasma Enhanced Chemical Vapor Deposition)是一种常用的氮化硅(SiNx)薄膜制备技术,其性质和工艺研究对于微电子和光学器件的制备具有重要意义。
氮化硅薄膜具有良好的机械和光学性能,具体性质如下:1. 低介电常数:氮化硅薄膜具有较低的介电常数,使其在微电子器件中可以用作绝缘层材料,以减小电容效应和减少信号传输速度。
2. 优异的耐腐蚀性:氮化硅薄膜具有良好的耐酸碱性和化学稳定性,可以保护底层器件不受外界环境的侵蚀。
3. 较高的导热性:氮化硅薄膜具有较高的导热性,可以在微电子器件中用作热障层,有效地隔离热量。
4. 良好的光学性能:氮化硅薄膜对于可见光和紫外光有良好的透过性,可用于光学器件和显示技术中。
氮化硅薄膜的制备工艺研究包括以下几个方面:1. 基础气氛的选择:PECVD制备氮化硅薄膜通常在氨气(NH3)和二甲基硅胺(SiH2(NHMe)2)等开环硅氮烷化合物气氛中进行。
合适的基础气氛选择可以调节氮化硅薄膜的组分和性质。
2. 气压和功率的控制:氮化硅薄膜的性质受到PECVD工艺中气压和功率的影响。
适当的气压和功率可以控制氮化硅薄膜的密度、应力和薄膜结构。
3. 反应温度的调控:反应温度是影响氮化硅薄膜生长速率和晶体质量的重要因素。
较高的反应温度可以提高氮化硅薄膜的生长速率和致密性。
4. 氮气流量的控制:氮气是氮化硅薄膜中的主要组分之一,其流量的调控可以改变薄膜的氮含量和化学成分。
5. 衬底表面处理:对于氮化硅薄膜的制备,衬底表面的处理对于薄膜的附着和质量具有重要影响。
常见的表面处理方法包括氧化、清洗和表面修饰等。
PECVD氮化硅薄膜具有优异的性质和广泛的应用潜力。
通过对其性质及工艺研究,可以优化薄膜的性能和质量,并且为其在微电子和光学器件中的应用提供技术支持。
PECVD的工作原理PECVD(Plasma Enhanced Chemical Vapor Deposition)是一种利用等离子体增强的化学气相沉积技术,用于在薄膜制备过程中沉积高质量的非晶硅、氮化硅、氧化硅等材料。
本文将详细介绍PECVD的工作原理,包括反应机理、设备构成、工作过程和应用领域。
一、反应机理:PECVD利用等离子体的激活作用,将气相中的前驱物分解并沉积在基底表面,形成所需的薄膜。
等离子体是通过加入辉光放电或者射频电场来激活气体的,这样可以提高反应速率和薄膜质量。
二、设备构成:PECVD系统主要由气体供给系统、真空系统、电源系统、等离子体激发系统和基底加热系统组成。
1. 气体供给系统:用于提供反应所需的气体,包括前驱物气体和稀释气体。
前驱物气体通常是有机气体,如硅烷、氨气等;稀释气体用于控制反应的浓度和速率。
2. 真空系统:用于将反应室抽成高真空状态,以消除气体中的杂质和水分,保证反应的纯净性。
3. 电源系统:用于产生辉光放电或者射频电场,激活气体形成等离子体。
辉光放电是通过高电压放电产生的,射频电场则是通过射频发生器产生的。
4. 等离子体激发系统:用于激活气体,使其分解成反应所需的活性物种。
常用的激发方法有辉光放电和射频电场。
5. 基底加热系统:用于加热基底,使其达到反应所需的温度。
温度的控制对于薄膜的质量和均匀性非常重要。
三、工作过程:PECVD的工作过程主要包括气体供给、气体激发、沉积反应和薄膜生长。
1. 气体供给:前驱物气体和稀释气体通过气体供给系统进入反应室。
气体的流量和比例需要根据所需的薄膜性质进行调节。
2. 气体激发:通过电源系统产生的辉光放电或者射频电场激活气体,形成等离子体。
等离子体中的电子和离子具有高能量,可以激发气体份子的化学反应。
3. 沉积反应:激活的气体份子在基底表面发生化学反应,生成所需的薄膜。
反应的具体机理取决于前驱物气体的化学性质和反应条件。
4. 薄膜生长:沉积的薄膜在基底表面逐渐增长,形成均匀的薄膜。
