第1篇一、总则为了确保消防电气安装质量，提高消防安全管理水平，防止火灾事故的发生，特制定本规程。

本规程适用于消防电气设备的安装、调试、运行、维护等各个环节。

二、安装前的准备1. 施工人员必须具备相应的消防电气安装资质，熟悉消防电气设备性能、技术参数及操作规程。

2. 施工前，应详细阅读设计图纸，了解工程要求，核对设备型号、规格、数量等，确保设备符合设计要求。

3. 检查施工现场，确保施工环境安全，符合消防电气安装要求。

4. 准备好施工所需的工具、材料、设备，确保其质量符合国家标准。

三、消防电气安装要求1. 电气线路敷设应符合国家标准，采用符合规定的电缆、电线，确保线路安全可靠。

2. 消防电气设备安装应牢固、平直、整齐，确保设备正常运行。

3. 接线应准确、牢固，防止接触不良，确保设备安全运行。

4. 消防电气设备接地应符合国家标准，确保设备接地良好。

5. 消防电气设备安装后，应进行绝缘电阻、接地电阻等测试，确保设备安全可靠。

四、消防电气调试1. 消防电气设备调试前，应确保设备安装质量符合要求。

2. 按照设备技术参数和调试方法进行调试，确保设备正常运行。

3. 调试过程中，发现异常情况应立即停止调试，查明原因后进行处理。

4. 调试完成后，应进行功能测试，确保设备性能满足消防要求。

五、消防电气运行与维护1. 消防电气设备运行过程中，应定期检查设备运行状态，发现异常情况应及时处理。

2. 定期对消防电气设备进行维护保养，确保设备正常运行。

3. 定期对消防电气设备进行绝缘电阻、接地电阻等测试，确保设备安全可靠。

4. 发现设备故障，应及时修复，确保设备正常运行。

六、安全注意事项1. 施工过程中，应严格遵守安全操作规程，确保施工人员安全。

2. 施工现场应设置警示标志，防止无关人员进入。

3. 施工过程中，应保持施工现场整洁，防止火灾事故的发生。

4. 施工完成后，应对施工现场进行清理，确保无火灾隐患。

七、附则1. 本规程由XXX单位负责解释。

一、编制说明1. 编制目的为确保消防用电系统安全、可靠、高效地运行，根据《消防用电系统设计规范》（GB50016-2014）及相关标准和规定，特制定本施工方案。

2. 编制依据（1）《消防用电系统设计规范》（GB50016-2014）（2）《电气装置安装工程施工及验收规范》（GB50257-2012）（3）《建筑电气工程施工质量验收统一标准》（GB50300-2013）（4）相关企业内部管理制度和操作规程3. 编制范围本施工方案适用于新建、改建、扩建工程中的消防用电系统安装工程。

二、施工准备1. 施工图纸和技术资料（1）消防用电系统设计图纸（2）电气施工图纸（3）电气设备、材料清单（4）相关技术规范和标准2. 人员组织（1）成立消防用电安装施工项目组，明确各岗位职责（2）对施工人员进行专业培训，确保施工质量3. 施工设备（1）电气设备：电缆、电线、开关、插座、配电箱等（2）工具：扳手、螺丝刀、电钻、万用表等（3）检测仪器：绝缘电阻测试仪、接地电阻测试仪等三、施工方法及工艺1. 施工顺序（1）施工前对现场进行勘查，确认施工条件（2）按照设计图纸和施工图纸进行电缆、电线敷设（3）安装配电箱、开关、插座等电气设备（4）进行接地、接零处理（5）电气设备调试、测试（6）验收、交付使用2. 施工工艺（1）电缆、电线敷设：按照设计要求，选择合适的电缆、电线，进行敷设。

敷设过程中，注意保持电缆、电线整齐、牢固，避免交叉、重叠。

（2）配电箱、开关、插座安装：按照设计要求，确定配电箱、开关、插座的位置，进行安装。

安装过程中，注意接线正确、牢固，确保电气安全。

（3）接地、接零处理：按照设计要求，进行接地、接零处理。

接地、接零应采用多股铜线，连接可靠。

（4）电气设备调试、测试：按照设计要求，对电气设备进行调试、测试。

测试内容包括绝缘电阻、接地电阻、漏电保护等，确保电气设备运行正常。

四、质量保证措施1. 施工过程中，严格按照设计图纸和施工规范进行操作，确保施工质量。

消防电气系统安装方案1、准备工作（1）电气施工主管必须熟悉火灾自动报警及联动系统、消防广播与电话系统、与给水系统和其他相关专业系统的电气的分布图、技术要求和消防规范，了解其施工工艺，按《技术交底制度》对施工班组长进行技术交底，并作记录。

（2）电气材料到工地后，材料员按《进货检验和试验控制程序》、《不合格控制程序》进行验收，并作记录，入库标识。

2、金属电线管暗装及穿线、金属线槽明装及配线（1）金属电线管安装1）电线管及线盒全部配合土建楼板，墙身预埋。

要求暗敷管道的弯曲半径不应小于管子外径的10倍，为防止预埋管堵塞管子采取防堵措施，管口用胶塞堵死，线盒用牛皮纸等填充物充满。

管路过长应加装接线盒或预穿镀锌铁线。

2）电线管经伸缩缝或沉降缝，须装设补偿装置。

3）若设计修改，暗敷管需延伸至某用电点，须用电线管连接，不能使用金属软管。

4）电气工程的支架按强弱电管线统一制作。

在支架安装过程中，必须认真注意检查，所有支架应油漆，安装外观良好，与所有电气管道形成一整体，连接为良好的电气通路，可靠接地，与接地网连接。

所有电气设备的金属外壳、穿线管必须接地。

5）电气管道应按规范与其它管道保持适当的距离。

电气管路敷设，装在冷水管源上时，间格保持100mm以上，装在热水源下则保持200mm以外。

如遇特殊位置不能保证时要应作好隔热处理。

6）管道安装完成后，应穿镀锌铁线；未穿线之前应封好管口；继而安装各种接线盒、穿线。

7）由接线盒引至设备的金属软管，垂直的不超过50cm，水平的不超过80cm。

（2）金属线槽明装1）线槽应平整、无扭曲变形，内壁应光滑、无毛刺。

2）线槽的连接应连续无间断；每节线槽的固定点不应少与两个；在转角、分支处和端部均应有固定点，并应贴紧墙面固定。

3）线槽接口应平直、严密，槽盖应齐全、平整、无翘角。

4）固定或连接线槽的螺钉或紧固件，紧固后其端部应与线槽内表面光滑相接。

5）线槽的出线口应位置正确、光滑、无毛刺。

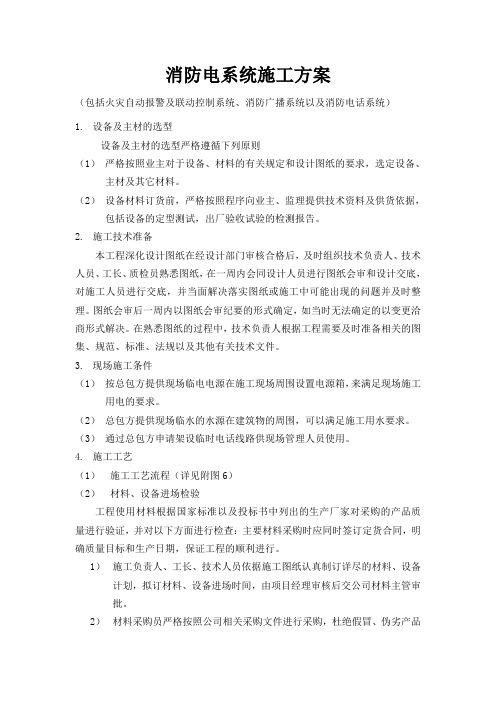

消防电系统施工方案（包括火灾自动报警及联动控制系统、消防广播系统以及消防电话系统）1.设备及主材的选型设备及主材的选型严格遵循下列原则（1）严格按照业主对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。

（2）设备材料订货前，严格按照程序向业主、监理提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。

2.施工技术准备本工程深化设计图纸在经设计部门审核合格后，及时组织技术负责人、技术人员、工长、质检员熟悉图纸，在一周内会同设计人员进行图纸会审和设计交底，对施工人员进行交底，并当面解决落实图纸或施工中可能出现的问题并及时整理。

图纸会审后一周内以图纸会审纪要的形式确定，如当时无法确定的以变更洽商形式解决。

在熟悉图纸的过程中，技术负责人根据工程需要及时准备相关的图集、规范、标准、法规以及其他有关技术文件。

3.现场施工条件（1）按总包方提供现场临电电源在施工现场周围设置电源箱，来满足现场施工用电的要求。

（2）总包方提供现场临水的水源在建筑物的周围，可以满足施工用水要求。

（3）通过总包方申请架设临时电话线路供现场管理人员使用。

4.施工工艺（1）施工工艺流程（详见附图6）（2）材料、设备进场检验工程使用材料根据国家标准以及投标书中列出的生产厂家对采购的产品质量进行验证，并对以下方面进行检查：主要材料采购时应同时签订定货合同，明确质量目标和生产日期，保证工程的顺利进行。

1）施工负责人、工长、技术人员依据施工图纸认真制订详尽的材料、设备计划，拟订材料、设备进场时间，由项目经理审核后交公司材料主管审批。

2）材料采购员严格按照公司相关采购文件进行采购，杜绝假冒、伪劣产品进入施工现场。

3）材料进场检验：察看外观质量，检查产品规格、型号、计量和点验产品数量，测量产品几何尺寸，认真填写采购产品记录，如验证时发现与合同不符或不合格产品时，上报上级部门进行评审或立即清除退货。

4）检验产品的合格证，检测报告及相关的材质检验报告单，如发现上述资料内容与产品不相符或资料过期时不应接收此批产品。

第1篇一、施工准备1. 设计审查：在施工前，应仔细审查消防工程电系统的设计图纸，确保其符合国家相关标准和规范，同时与建筑主体结构相协调。

2. 材料设备：根据设计要求，选择合适的消防工程电系统材料设备，包括电缆、电线、桥架、配电箱、消防报警控制器、探测器等。

确保材料设备的质量符合国家标准。

3. 施工队伍：组织具备消防工程电系统施工资质的施工队伍，并对施工人员进行专业培训，提高其技术水平。

4. 施工方案：根据设计图纸和现场实际情况，制定详细的施工方案，明确施工工艺、质量要求、安全措施等。

二、施工过程1. 配管布线：按照设计要求，敷设电缆、电线，确保线路平直、整齐，并符合防火、防潮、防鼠等要求。

电缆桥架安装应稳固，并与地面保持一定距离。

2. 消防报警控制器安装：根据设计要求，将消防报警控制器安装在指定的位置，确保其与探测器、消防设备等连接正常。

控制器安装时应注意防尘、防潮、防震等措施。

3. 探测器安装：根据设计要求，将探测器安装在指定位置，确保其安装牢固、方向正确。

探测器安装时，应避免遮挡、损坏等影响其正常工作的情况。

4. 配电箱安装：按照设计要求，将配电箱安装在指定位置，确保其与电缆、电线连接正常。

配电箱安装时应注意防尘、防潮、防震等措施。

5. 系统调试：完成所有设备安装后，进行系统调试。

首先，对探测器、报警控制器、消防设备等进行单机测试，确保其工作正常。

然后，进行系统联动测试，确保各设备协调工作。

6. 验收：施工完成后，进行消防工程电系统验收。

验收内容包括：材料设备质量、施工质量、系统功能等。

验收合格后，方可投入使用。

三、施工注意事项1. 严格遵循国家相关标准和规范，确保施工质量。

2. 注意施工现场的安全，遵守施工现场的安全规定，防止事故发生。

3. 加强施工过程中的沟通与协调，确保各环节顺利进行。

4. 重视施工过程中的质量控制，发现问题及时整改。

5. 加强对施工人员的培训，提高其技术水平。

总之，消防工程电系统施工是确保建筑安全的重要环节。

消防水电安装施工方案概述在建筑物的设计和施工过程中，消防系统、水电系统的安装施工是一项重要的工作，其关系到建筑物使用安全和舒适度，施工质量的高低对建筑物的安全、可靠和使用寿命产生重要影响。

本文将主要介绍消防水电安装施工方案，包括施工前准备、施工流程、施工要求等方面，以及施工中可能遇到的一些问题和应对措施。

施工前准备在消防水电安装施工前，要对施工区域进行安全评估，尤其是需要关注建筑的结构安全，以防施工过程中发生安全事故。

同时还需要注意以下几点：安全防护在施工现场周围设置安全防护措施，封闭施工区域，以免施工过程中的杂物飞溅受伤人员。

现场考察在施工前需要对现场进行考察，对水和电的路线、电气杆、墙壁等进行测量，以便制定安装方案。

物料准备在施工前要根据施工图纸和相关规定确定所需物料和材料，并按照工程要求进行采购及调配。

人员分工与培训在施工前要根据工作要求制定人员分工，并对每个人员进行必要的技能培训和安全教育。

施工流程消防水电安装施工按照下面的流程来进行：安装电气线路和插座1.按照预定的路线规划方案，在墙壁上钻孔，设定水电插座和电气线路盒。

2.安装电线，并按照规定控制电气设备的安装位置。

安装卫生间水管1.根据设计图纸，在墙壁上设定卫生间的排水管路和进水管路，确认管路穿过的洞孔。

2.安装排水系统和进水系统。

安装消防铁管1.制定铁管的规划方案，确认消防铁管的穿越路线。

2.确认安装的消防铁管数量、口径和管径、止回阀、喷头等。

3.开始安装消防铁管，注意消防管路的高度及倾斜度，确保管道的连接口严密无漏。

安装消防设施安装消防设施之前，应根据业主的要求进行详细的规划和设计，应同时考虑装置在不同楼层的火灾报警器、自动喷水灭火系统、灭火器和灭火器柜等，确保消防系统可靠、有效。

施工要求在消防水电安装过程中，要注意以下要求：保持清洁施工现场应保持清洁，防止砂石和灰尘污染水道系统。

技术标准施工技术要达到国家标准和相关规定的要求。

施工质量保证施工质量，所有水电设备及管道安装严格按照规定要求检测，确保不出现水漏、电漏、设备损坏等情况。

消防水电安装施工方案1一、前言在建筑工程中，消防水电安装是关乎人员生命安全的重要环节。

本文将针对消防水电安装的施工方案进行详细介绍，以确保工程质量和安全。

二、设计概述1. 消防水系统•消防水系统包括：消防给水系统、消火栓系统、喷淋系统等。

•设计原则：根据相关法规和标准要求设计，确保供水充足、操作方便。

•特殊要求：对消防给水泵、水箱等设备进行选型，提高系统可靠性。

2. 消防电气系统•消防电气系统包括：火灾报警系统、应急照明系统、自动喷水灭火系统等。

•设计原则：保证系统稳定可靠、报警准确及时。

•特殊要求：对电缆敷设、报警主机布置等进行详细规划。

三、施工步骤1. 消防水系统施工步骤(1) 前期准备•确认设计图纸，并与设计人员进行沟通；•准备所需材料和设备，包括管道、阀门、泵等。

(2) 施工过程•进行管道布置和连接；•安装消火栓、喷头等设备；•连接给水管道，进行系统调试。

(3) 系统测试•进行压力测试，确保管道无漏水；•检查消火栓、喷头等设备工作正常。

2. 消防电气系统施工步骤(1) 前期准备•确认设计图纸，准备所需电缆、控制盘等设备；•理清布线路线位置，标明线路走向。

(2) 施工过程•进行电缆敷设和接线；•安装火灾报警器、应急照明灯等设备；•进行系统接地。

(3) 系统测试•联通电源，测试报警系统、照明系统等设备是否正常；•检查系统投运后的运行情况。

四、施工质量控制•施工过程要有专人进行监督与验收；•对系统进行严格测试与调试，确保质量符合设计要求；•完成施工后，做好档案资料整理，方便日后运维管理。

五、总结本文对消防水电安装的施工方案进行了详细阐述，从设计概述到施工步骤再到质量控制，都提供了具体而清晰的指导。

在实际工程中，施工人员要严格按照方案要求进行操作，确保工程顺利完成，达到预期效果。

以上就是消防水电安装施工方案1的相关内容，希望对您有所帮助。

一、工程概况本项目为XX大厦消防系统安装工程，位于XX市XX区XX路XX号。

工程范围包括消防报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统等。

工程总建筑面积为XX万平方米，地上XX层，地下XX层。

二、施工组织机构及人员配备1. 施工项目经理：负责全面管理施工现场，协调各部门工作。

2. 技术负责人：负责施工技术指导、施工方案编制、施工质量控制等。

3. 质量检查员：负责施工现场质量检查、验收、整改等工作。

4. 安全员：负责施工现场安全管理、安全检查、安全教育培训等。

5. 施工班组：负责具体施工工作，包括管道安装、设备安装、线路敷设等。

三、施工工艺及方法1. 消防报警系统安装（1）在消防控制室安装消防报警控制器，并进行调试。

（2）在各个楼层、房间安装感烟探测器、手动报警按钮等设备，并进行调试。

（3）在消防控制室安装消防电话，并与各楼层、房间手动报警按钮连接。

2. 自动喷水灭火系统安装（1）在建筑物内敷设消防管道，包括主管道、支管道、喷头等。

（2）安装消防水泵，并进行调试。

（3）安装消防水箱，并确保消防水箱水位符合要求。

3. 消火栓系统安装（1）在建筑物内敷设消火栓管道，包括主管道、支管道、消火栓等。

（2）安装消火栓箱，并确保消火栓箱内设备齐全。

4. 气体灭火系统安装（1）在建筑物内敷设气体灭火管道，包括主管道、支管道、喷头等。

（2）安装气体灭火控制器，并进行调试。

（3）安装气体灭火启动装置，并与气体灭火控制器连接。

四、施工进度安排1. 施工准备阶段：1个月2. 消防报警系统安装：2个月3. 自动喷水灭火系统安装：2个月4. 消火栓系统安装：1个月5. 气体灭火系统安装：1个月6. 工程验收阶段：1个月五、质量控制措施1. 严格按照国家相关规范、标准进行施工。

2. 对施工人员进行专业培训，确保施工人员掌握施工技能。

3. 对施工材料进行严格检验，确保材料质量符合要求。

4. 加强施工现场管理，确保施工质量。

一、工程概况本项目为某建筑物消防系统安装工程，包括消防报警系统、消防喷淋系统、消防栓系统等。

施工地点位于我国XX市，建筑面积约为XX平方米。

施工工期为XX天。

二、施工组织机构及人员配置1. 施工项目经理：负责全面协调、指挥、监督施工现场的各项工作。

2. 技术负责人：负责施工技术指导、施工方案制定、施工质量控制等工作。

3. 施工员：负责现场施工管理、进度控制、材料管理等。

4. 质量检验员：负责施工过程中的质量检查、验收等工作。

5. 安全员：负责施工现场的安全管理、安全培训等工作。

三、施工方案1. 施工准备（1）施工图纸及技术资料：熟悉施工图纸，了解工程概况，掌握施工技术要求。

（2）材料及设备：确保材料及设备符合国家及行业相关标准，并进行检验、试验。

（3）施工人员：组织施工人员培训，提高施工技能及安全意识。

2. 施工工艺（1）消防报警系统安装1）根据设计图纸，确定报警控制器的位置，进行预留孔洞、预埋管等工作。

2）安装报警控制器、探测器、手动报警按钮等设备，并进行接线、调试。

3）测试报警系统，确保其正常运行。

（2）消防喷淋系统安装1）根据设计图纸，确定喷淋头的位置，进行预留孔洞、预埋管等工作。

2）安装喷淋头、阀门、压力表等设备，并进行管道连接、调试。

3）测试喷淋系统，确保其正常运行。

（3）消防栓系统安装1）根据设计图纸，确定消防栓箱的位置，进行预留孔洞、预埋管等工作。

2）安装消防栓箱、消防栓、消防软管卷盘等设备，并进行管道连接、调试。

3）测试消防栓系统，确保其正常运行。

3. 施工质量控制（1）严格按照施工图纸及施工规范进行施工。

（2）对施工过程中发现的问题，及时进行整改。

（3）施工完成后，进行质量验收，确保工程质量达到国家及行业相关标准。

4. 施工安全（1）施工现场设置安全警示标志，加强安全宣传。

（2）施工人员必须佩戴安全帽、安全带等防护用品。

（3）加强施工现场用电、用火管理，防止火灾事故发生。

四、施工进度安排1. 施工准备阶段：5天2. 消防报警系统安装：10天3. 消防喷淋系统安装：10天4. 消防栓系统安装：10天5. 施工验收：5天总计：40天五、结语为确保消防系统安装工程顺利进行，本施工方案将严格按照国家及行业相关标准进行施工，确保工程质量、安全、进度。

消防电气及火灾自动报警系统工程安装方案一、一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
