火灾自动报警系统安装工程施工工艺

火灾自动报警系统施工方法火灾自动报警系统的安装需要按照土建施工顺序由下往上进行，线管应该暗设于楼、地面及墙柱内，并且要配合土建施工进度组织埋设。

广播扬声器应该在二次装修时进行安装，烟、温感探测器应该在装修贴面后进行安装，区域报警器、集中报警器应该在土建内装修，门窗完成后再进行安装调试。

在安装过程中，需要注意保持探测器的整洁。

施工工艺流程包括管道安装及系统布线、火灾探测器及模块安装、手动报警按钮安装、感温电缆安装、火灾报警控制器安装、消防控制设备安装、系统接地装置安装、系统回路线路的检测测量、系统调试和系统验收。

在管道安装及系统布线阶段，所有设备、线路、交接位、喉管、线糟都需要适当标记以便识别，所有标记必须依照施工图上的列名。

管道连接采用螺纹连接，管道与接线盒必须加丝扣套连接。

所有的管道必须采用无缝镀锌钢管，并应该在其上涂上防火涂料，若要经过一些防爆或防腐的区域时，必须采取相应的保护措施。

在接线工艺方面，导线断处的焊接处理需要按照要求进行处理。

在探测器安装布线阶段，需要注意将屏蔽层的铜网在断线处的前后一定要接通，即在屏蔽层二总路线或三总路线的传输距离内，不允许出现断点，要求屏蔽层与设备外壳相接。

火灾报警控制器和自动灭火控制设备的安装要求基本相同，分别按壁挂式和落地式两类安装。

引入控制器的导线配线应整齐，避免交叉，并用线扎或其他方式固定牢靠。

电缆芯线和所配导线的端部，均应标明编号。

为了使编号更加清晰，现在采用电脑数字印号机专用于不同规格套管编号。

所有编号必须与讯息工期图上编号完全一致。

电缆芯和导线应留有并应采用管卡固定，其固定点间距不应大于0.5m。

接线端上的接线必须用焊片压接在接线端子上，每个端子的压接线不得超过两根。

导线引入线穿线后，在进线管处应封堵。

控制器的交流220V主电源引入线，应直接与消防电源连接，严禁使用电源插头。

在控制器安装过程中，严禁随意操作电源开关，以免损坏机器或导致外部联动设备误动作。

火灾报警系统安装施工工艺1 施工准备2 引用标准GB50339-2003《智能建筑工程质量验收规范》GB50166—2007《火灾自动报警系统施工及验收规范》3 材料设备要求3。

1 钢管、接线盒、桥架、控制及通讯线缆的规格型号、材质及阻燃、耐火特性符合设计要求,通过消防产品专业认证，材质检测报告、合格证等齐全。

3。

2 火灾探测器:感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。

3.3 手报、消防电话、模块箱。

3。

4 控制台、消防报警主机、计算机、不间断电源、打印机等.4 主要机具4。

1 施工机具:电钻、砂轮、电焊机、电锤.4。

2 测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。

4.3 调试仪器：专用消防报警系统综合调试仪器.5 作业条件5。

1 预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。

5。

2 主机房内土建、装饰作业完工，抗静电地板安装完毕，温、湿度达到使用要求。

5.3 机房内接地端子箱安装完毕。

6 安装工艺6.1工艺流程：6.2 钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求:6。

2.1 火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收规范》的规定，对线缆的种类、电压等级进行检查。

6.2.2 对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M Ω。

6。

2.3 不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内.6。

2.4 埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。

6。

2。

5 如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。

6.2.6 在建筑物的吊顶内必须采用金属管、金属线槽.金属线槽和钢管明配时，应按设计要求采取防火保护措施。

火灾自动报警工程施工工艺一、火灾自动报警系统的种类火灾自动报警系统主要分为传统型和地址型两种。

传统型火灾报警系统是最基本的一种系统，其主要由探测器、警铃、手动报警器等组成，当监测到火灾时，会触发声光报警。

地址型火灾报警系统则更为智能化，每个设备都有独立的地址，可以通过控制器对系统进行远程监控和管理，便于火灾处置和故障排查。

二、火灾自动报警工程施工前的准备工作1. 设计方案的制定：在进行火灾自动报警系统的施工前，首先要根据建筑的具体情况，确定合适的设计方案。

设计方案应考虑建筑的结构、面积、用途等因素，确保系统的覆盖范围和敏感度符合实际需求。

2. 材料设备的选购：在施工前，需要根据设计方案确定所需的材料设备，并进行相应的选购工作。

选择合适的品牌和型号，保证系统的可靠性和稳定性。

3. 施工计划的制定：在确定设计方案和选购好材料设备后，需要制定详细的施工计划。

明确施工作业的步骤、时间节点和责任人，确保施工进度的合理安排。

三、火灾自动报警工程施工的主要步骤1. 布线施工：在进行火灾自动报警系统的施工时，首先需要进行布线工作。

布线工作主要包括布设传感器、控制器、探测器等各种设备，并连接相应的电缆。

2. 控制器安装：控制器是火灾自动报警系统的核心部件，负责监测和控制各种设备的工作状态。

控制器的安装位置应选在通风干燥、便于维修的地方。

3. 探测器安装：探测器是系统中最关键的设备，负责检测火灾的各种信号。

在进行安装时，应根据设计方案的要求合理布置，确保覆盖范围和敏感度的要求。

4. 警铃和手动报警器安装：在系统施工的过程中，还需要安装警铃和手动报警器等设备，以实现声光报警的功能。

这些设备的安装位置也应根据设计方案的要求进行布置。

5. 调试和测试：在完成系统的安装后，需要进行调试和测试工作，确保系统能够正常运行。

通过模拟火灾信号和手动触发等方式，对系统进行全面检测，确保系统的稳定性和可靠性。

四、火灾自动报警系统的维护与管理火灾自动报警系统的维护与管理是系统运行的保障，主要包括日常巡查、定期检测和故障排查等工作。

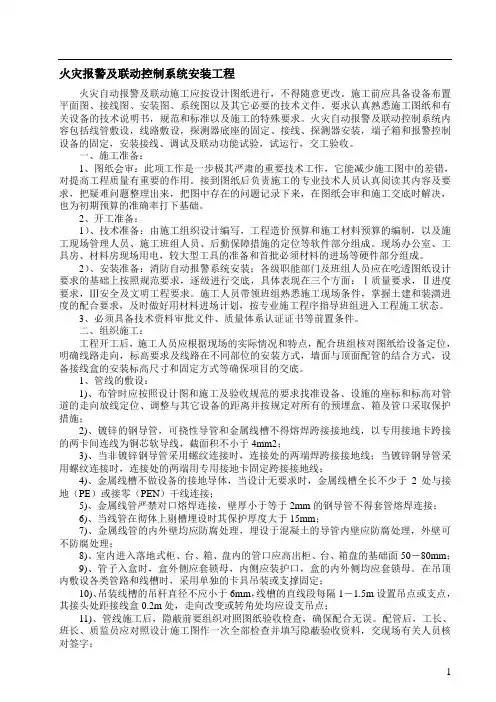

火灾报警及联动控制系统安装工程火灾自动报警及联动施工应按设计图纸进行，不得随意更改。

施工前应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。

要求认真熟悉施工图纸和有关设备的技术说明书，规范和标准以及施工的特殊要求。

火灾自动报警及联动控制系统内容包括线管敷设，线路敷设，探测器底座的固定、接线、探测器安装，端子箱和报警控制设备的固定，安装接线、调试及联动功能试验，试运行，交工验收。

一、施工准备：1、图纸会审：此项工作是一步极其严肃的重要技术工作，它能减少施工图中的差错，对提高工程质量有重要的作用。

接到图纸后负责施工的专业技术人员认真阅读其内容及要求，把疑难问题整理出来，把图中存在的问题记录下来，在图纸会审和施工交底时解决，也为初期预算的准确率打下基础。

2、开工准备：1）、技术准备：由施工组织设计编写，工程造价预算和施工材料预算的编制，以及施工现场管理人员、施工班组人员、后勤保障措施的定位等软件部分组成。

现场办公室、工具房、材料房现场用电，较大型工具的准备和首批必须材料的进场等硬件部分组成。

2）、安装准备：消防自动报警系统安装；各级职能部门及班组人员应在吃透图纸设计要求的基础上按照规范要求，逐级进行交底，具体表现在三个方面：Ⅰ质量要求，Ⅱ进度要求，Ⅲ安全及文明工程要求。

施工人员带领班组熟悉施工现场条件，掌握土建和装潢进度的配合要求，及时做好用材料进场计划，按专业施工程序指导班组进入工程施工状态。

3、必须具备技术资料审批文件、质量体系认证证书等前置条件。

二、组织施工：工程开工后，施工人员应根据现场的实际情况和特点，配合班组核对图纸给设备定位，明确线路走向，标高要求及线路在不同部位的安装方式，墙面与顶面配管的结合方式，设备接线盒的安装标高尺寸和固定方式等确保项目的交底。

1、管线的敷设：1)、布管时应按照设计图和施工及验收规范的要求找准设备、设施的座标和标高对管道的走向放线定位、调整与其它设备的距离并按规定对所有的预埋盒、箱及管口采取保护措施；2)、镀锌的钢导管，可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；3)、当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；4)、金属线槽不做设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；5)、金属线管严禁对口熔焊连接，壁厚小于等于2mm的钢导管不得套管熔焊连接；6)、当线管在彻体上剔槽埋设时其保护厚度大于15mm；7)、金属线管的内外壁均应防腐处理，埋设于混凝土的导管内壁应防腐处理，外壁可不防腐处理；8)、室内进入落地式柜、台、箱、盘内的管口应高出柜、台、箱盘的基础面50－80mm；9)、管子入盒时，盒外侧应套锁母，内侧应装护口，盒的内外侧均应套锁母。

报警系统安装施工方案及工艺方法一．工艺流程施工准备→管道、线槽敷设→线、缆敷设→校接线及绝缘电阻测试→设备安装→单机调试→系统调试→验收。

二．主要分项工程施工方法及技术要求1、布线(1)在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。

(2)火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

(3)导线在管内或线槽内，不应有接头或扭结。

导线的接头，应在接线盒内焊接或用端子连接。

(4)敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。

(5)管路超过下列长度时，应在便于接线处装设接线盒：①管子长度每超过30m，无弯曲时；②管子长度每超过20m，有1个弯曲时；③管子长度每超过15m，有2个弯曲时；④管子长度每超过8m，有3个弯曲时。

(6)金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。

(7)线槽的直线段应每隔1.0～1.5m设置吊点或支点，在下列部位也应设置吊点或支点：①线槽始端、终端及接头处；②距接线盒0.2m处；③线槽走向改变或转角处，应采用防晃吊架。

(8)吊装线槽的吊杆直径，不应小于6mm。

(9)管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

(10)火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

2、火灾探测器的安装(1)点型火灾探测器的安装位置，应符合下列规定：①探测器至墙壁、梁边的水平距离，不应小于0.5m。

②探测器周围0.5m内，不应有遮挡物。

火灾自动报警系统安装施工工艺一、范围本章适用于工业与民用建筑火灾自动报警系统安装工程。

不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。

二、施工准备1、接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

2、主要设备材料：2.1一般火灾自动报警系统的主要设备材料选用应符合“消防工程安装的通用要求”的有关内容。

2.2主要设备：区域火灾报警控制器；集中报警控制设备；消防中心控制设备；图象显示与打印操作设备；消防备用电源；火灾探测器（感烟、感温、燃气等）；手动火灾报警按钮；声光显示报警器；各类模块（中继器）；各种联动控制及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。

一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火徐料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。

3、主要机具：套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具。

4、劳动力配备：根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。

5、编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。

消防自动报警系统安装方案(一) 消防自动报警系统的安装包括其控制线路的安装，按顺序由下往上施工。

1、主要施工工艺施工工艺流程：系统线路敷设---探测器、感应器安装---模块箱安装---设备安装---统调验收2、主要技术措施（1）不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽内。

（2）穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%，如线槽敷设，则不应大于其净截面积的50%。

（3）探测器安装：先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10-15mm，顺时针压接在探测器底座的各级接线端上，然后将底座用配套的机螺丝固定在预埋盒上，并上好防尘防潮罩。

最后按设计要求检查无误，再拧上探测器头。

（4）在宽度小于3m的内走道顶棚上设置探测器时，应居中安装，距离不应超过15m，探测器至端墙距离不应大于探测器安装间距的1/2，探测器至墙壁、梁边水平距离不应于小于0.5m，探测器周围0.5内不应有遮挡物，其至空调送风口边缘水平距离不应小于1.5米。

（5）安装带编码地址的探测器底座时，一定要依图编码并检查清楚，以免为调试用带来麻烦。

（6）导线在压接线之前应摇测绝缘值，原则上先压接从中心引来的的干线，后压接火灾探测器的线路。

（7）消防控制设备如采用槽钢作基础时，安装时用水平尺，小线找平直程度后再用螺栓固定牢，并将地线焊好。

（8）联动控制柜的控制线各回路干线应做好标识，并对号入座。

（9）区域控制箱在安装前应先检查其中设备的型号、数量是否符合设计要求，接入其内的各回路导线均应挂标识牌，并做好绝缘测试。

（10）报警区域内每个防火分区应至少设置一只手动火灾报警按钮，从一个防火分区内任何位置到最邻近的一个手动火灾报警按钮的步行距离不应大于30米，手动火灾报警按钮应设置在明显和便于操作的位置，其距地（楼）的高度为1.5米,同时应设有明显标志.（11）扬声器应安装稳定,不应发生脱落或因振动产生机械噪声。

（四）消防排烟通风系统4.1 施工总平面图及其说明(1) 由于甲方暂时未能安排具体场地规划平面图，我司暂定施工平面方案，待日后将就实际地形图作相应修改并根据土建总包要求再绘制我司的施工平面图。

火灾自动报警系统施工工艺1 范围本标准适用于工业与民用建筑火灾自动报警系统安装工程。

2 施工准备2.1 首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

2.2 主要设备材料：2.2.1 一般火灾自动报警系统的主要设备材料选用应符合消防工程安装的有关内容。

2.2.2 主要设备：区域火灾报警控制器；集中报警控制设备；消防中心控制设备；消防备用电源；火灾探测器（感烟、感温、燃气等）；手动火灾报警按钮；声光显示报警器；各类模块（中继器）；各种联动控制及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。

2.2.3 一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火徐料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝等。

2.3 主要机具：套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、工具袋、工具箱、万能表、兆欧表、试铃、试烟器、手提电吹风机等机具。

2.4 劳动力配备：根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。

3 施工工艺3.1 工艺流程：钢管和金属线槽安装→钢管内导线敷设线槽配线→火灾自动报警设备安装调试→检测验收交付使用3.2 钢管和金属线槽安装主要要求：3.2.1 进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。

火灾自动报警系统施工方法1施工工艺流程消防自动报警系统的安装，包括其控制线路的安装，按土建施工顺序由下往上施工，暗设于楼、地面及墙柱内的线管要配合土建施工进度组织埋设。

广播扬声器配合二次装修进行安装，烟、温感探测器在装修贴面后安装，区域报警器、集中报警器均在土建内装修，门窗完工后安装调试，广播扬声器与烟、注意保持探测器的整洁。

管道安装及系统布线→火灾探测器及模块安装→手动报警按钮安装→感温电缆安装→火灾报警控制器安装→消防控制设备安装→系统接地装置安装→系统回路线路的检测测量→系统调试→系统验收2主要施工技术方法2.1管道安装及系统布线1)所有现场安装之设备、线路、交接位、喉管、线糟，应加以适当的标记以便识别，所有标记必须依照施工图上之列名。

2)火灾自动报警系统的管道连接采用螺纹连接，管道与接线盒必须加丝扣套连接。

线管与控制盘连接后必须做相应密封处理。

所有的管道必须采用无缝镀锌钢管，管道的敷设方式大部分采用明敷，并应在其上涂上防火涂料，若要经过一些防爆或防腐的区域时、必须采取相应的保护措施。

3)接线工艺导线断处的焊接处理，如图所示。

导线脱出芯线要求≥8mm，焊锡处外径要比导线外皮略粗，并乘导线焊接半凉时将导线外皮直系同粗或略粗的塑料套客套在焊接处，套管两端要各套入导线外皮30mm左右，并用电工胶布将管固定在导线上。

a导线与设备端子的联接要求（Ⅰ）要求脱出的芯线约为15mm，脱出的多股芯线要绞合在一起，要将绞合后的芯线按端子紧固螺钉的方向至少绕一圈，拧紧紧固螺钉。

b导线与设备端子的联接要求（Ⅱ）要求脱出的芯线长度约为10mm，脱出的多股芯线要绞合，绞合后的芯线插入端子侧面的固定孔，拧紧端子固定螺钉。

c导线与设备端子联接要求（Ⅲ）导线要求脱出芯线的长度约为10mm，脱出的多股芯线要绞合，绞合后的芯线插入端子压板下，拧紧紧固螺钉。

d屏蔽双绞线的断线处焊接要求同前述的导线断线处相同，唯一不同是要求将屏蔽层的铜网在断线处的前后一定要接通，即在屏蔽层二总路线或三总路线的传输距离内，不允许出现断点，要求屏蔽层与设备外壳相接。

火灾自动报警及联动控制系统施工工艺校线、测绝缘电阻设备安装逐点调试联动试验竣工验收1．施工准备1.1施工前认真读图，熟悉平面图、系统图、安装尺寸图、接线图，选择设备厂家和安装技术准备。

1.2施工应按设计施工图施工，如需修改应征得监理、设计单位和消防建审部门同意，并有修改手续。

1.3现场检验施工使用的材料、管、线均应符合施工设计要求和国家现行有关标准的规定。

检验报警系统采用的设备应具有国家消防检测中心检测合格的检测报告和出厂合格证书。

1.4火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心保管在通风的库房内，保证不受潮、不腐蚀、不碰损。

2．布管、安装桥架、敷线2.1采用阻燃PVC管和钢管敷管预埋，电气预埋在整个电气安装工程中占有非常重要的地位，它的工程量是最大的。

而对于大楼而言，更是关键的关键，其施工质量的好坏直接影响整个电气安装工程的施工进度及质量。

2.2认真审清结构预埋图纸，并会同水、电、风专业施工员先对各自的图纸吃透看懂，再进行三个专业的综合，画出综合平衡管线图，严格按图要求进行放线、敷管。

2.3预埋管材的规格、型号应严格按照施工图要求，管材不应有变形有裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边，表面应有阻燃和制造厂标记，并根据施工规*结合现场实际，合理地布置并与土建钢筋混凝土同步进行。

2.4预埋施工流程图：2.4管路超过下列长度时，应在便于接线处装设接线盒：2.4.1管子长度每超过30m，无弯曲时；2.4.2管子长度每超过20m，有一个弯曲时；2.4.3管子长度每超过10m，有二个弯曲时；2.4.4管子长度每超过8m，有三个弯曲时。

2.5PVC管的弯曲采用PVC弯曲器，弯曲处不应小于管外径的10倍；弯曲处不应有凹陷、裂缝和明显的弯扁；单根PVC管的直角弯不宜超过两个。

2.6管道敷设在不燃体的结构层内，且保护层厚度不宜小于30mm。

2.7预埋施工方法：做好预埋施工准备工作,如:线盒包扎【采用锯木面或牛皮纸填充紧密后，用宽胶带捆扎密封（并在接线盒胶带中心按强、弱电线路，打上不同油漆记号，便于拆模以后查找）管口处用PVC管堵塞堵严，外用胶布包札严密、打眼、定位等工作，并密切注意土建的进度，做好材料计划。

消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

消防⽕灾⾃动报警系统施⼯⼯艺流程1⼯作内容消防⽕灾⾃动报警系统包括管路敷设、布线、探头安装、主机调试。

22⼯艺流程管路敷设--系统布线--绝缘测试--设备安装--检查安装质量系统调试--设备试运⾏--⼯程检测--⼯程验收--竣⼯交接。

3施⼯⽅法说明：⼯程必须严格按设计图纸进⾏施⼯，图纸上未作要求的部分，⼀律按现⾏国家标准及相应规范进⾏施⼯，当设计图纸3.1 说明和国家标准均有要求时，当有⽭盾时，按设计变更或国家标准进⾏施⼯。

施⼯前的准备：施⼯⼈员熟悉⼯程图纸及合同书、预算书，对重点部位绘制图以指导施⼯，进⾏技术交底，图纸会审，且在3.2 施⼯前的准备现场具备施⼯条件后⽅可进⾏施⼯，施⼯过程中劳动⼒的组织和配备、进度和现场情况采取灵活机动的组织形式，以满⾜施⼯需要，施⼯全过程严格按照现⾏国家验收规范《电⽓装置安装⼯程施⼯及验收规范》以及省、市的相应验收标准进⾏。

管路敷设：根据国家规范和设计要求，消防⼯程报警线路采⽤穿钢管敷设保护⽅式。

3.3 管路敷设线路敷设：根据选⽤产品的不同确定线路敷设数量，设计要求系统内报警线路、消防⼴播电话线路均采⽤穿钢管保护⽅式。

3.4 线路敷设顶板⾄探测器、⼴播等部分的线路⼩于1.5⽶吊顶内穿⾦属软管保护。

设备的安装：探测器、扬声器吸顶安装；⼿动按钮等墙壁安装；各类模块根据所控消防外围设备可选择吸顶或墙壁安装；报3.5 设备的安装警控制器落地安装。

4施⼯技术准备进场的设备材料必须有出⼚合格证、标牌及准⽤证，并及时取样，试验合格后，报建设单位及监理⽅同意后可通知使⽤。

4.1 管路敷设4.1.1钢管明敷：管路敷设时要求做到所有箱盒位置准确，尽量减少管路中不必要的交叉，管内应⽆⽑刺和尖锐棱⾓且管内防腐保护层应完好，使⽤的箱盒防腐层完整⽆损，使⽤的管材在弯制后不应出现裂缝，其弯扁度不⼤于管外径的10%，弯曲半径不⼩于管外径的6倍。

4.1.2敷设在多尘或潮湿场所管路的管⼝和管⼦连接处，均应做密封处理。

消防报警系统安装施工工序为了提高消防设备的使用效率和安全性，消防报警系统的安装施工工序至关重要。

下面将详细介绍消防报警系统的安装施工工序：1.方案设计阶段在进行消防报警系统的安装施工前，首先需要进行方案设计。

设计师根据建筑物的结构和布局，确定消防报警系统的种类、数量和布设位置。

设计阶段需要充分考虑建筑物的特点和使用需求，确保系统设计合理有效。

2.材料采购准备完成方案设计后，需要进行材料的采购准备工作。

消防报警系统的安装需要使用各种设备和材料，如火灾报警主机、感烟探测器、声光报警器等。

施工方需要根据设计方案准备好所需的材料，并确保材料的质量和数量满足工程需要。

3.施工准备工作在进行实际施工前，需要进行施工准备工作。

包括确定施工队伍、分工和施工计划，安排好必要的施工设备和工具，确保施工现场的准备工作充分、完善。

4.敷设线缆布线消防报警系统的安装需要进行线缆的敷设布线工作。

根据设计方案确定各个设备的联动方式和连接方式，按照布线图进行线缆的敷设，确保连接准确牢固，信号传输的稳定可靠。

5.设备安装调试完成线缆的敷设布线后，需要进行消防报警设备的安装和调试工作。

根据设计方案安装各个设备，进行接线和调试工作，确保每个设备的正常使用和联动效果。

调试过程中需要进行设备的联动测试和功能检测，确保系统运行正常。

6.系统验收交付经过施工队伍的共同努力和工作，最终完成消防报警系统的安装工作。

在系统安装完成后，需要进行系统的验收和交付工作。

验收过程中需要进行系统的功能测试和联动测试，确保系统满足设计要求和使用需求。

验收合格后，交付给用户并进行系统的操作培训，确保用户熟练操作系统并能正确使用。

消防报警系统的安装施工工序是一项细致复杂的工作，需要施工队伍的密切配合和专业技术支持。

只有科学合理地完成每个工序，才能最终确保系统的正常运行和安全可靠性。

消防报警系统的安装施工工序需要各方通力合作，共同致力于提高消防设备的使用效率和安全性。

火灾报警系统施工方案（一）施工工艺流程（二）主要施工方案A、火灾报警控制器的安装1）开箱检查：设备运到现场后，应组织开箱，进行外观检查，检查外形尺寸，有无掉漆等现象，仪表部件是否齐全，有无缺损，备品备件，说明书，合格证等有无破损，并作好开箱记录。

2）火灾报警控制器安装应严格按照设计图纸进行。

3）火灾报警控制器为落地安装，应采用M14、M12镀锌螺栓固定于型钢或混凝土基础，基础应高出地面0.1～0.2m。

4）火灾报警控制器应在室内垂直安装，屏立面倾斜度不大于5度。

5）引入火灾报警控制器的电缆或导线，应符合下列要求：a.配线应整齐，避免交叉，并应固定牢靠。

b.电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色。

c.端子板的每个接线端，接线不得超过2根。

d.电缆芯和导线，应留有不小于20cm的余量；e.导线应绑扎成束；f.导线引入穿线后，在进线管处应封堵。

6）火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

7）火灾自动报警系统采用弱电系统联合接地方式，接地电阻1Ω，报警设备的金属外壳和金属支架采取保护接地。

接地线与电气保护接地干线相连接。

B、配管及布线1）预埋配线管采用镀锌钢管进行配管，且弯曲时不得有90°直弯。

2）导线在管内或线槽内，不应有接头或扭结。

导线的接头应在线盒内焊接或用端子连接。

3）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

4）不同系统，不同电压等级，不同电气类别的线路，不应穿在同一管内或线槽的同一槽孔内。

5）管路超过下列长度时，应在便于接线处装设接线盒。

a.管子长度超过30米，无弯曲时；b.管子长度超过20米，有1个弯曲时；c.管子长度超过10米，有2个弯曲时；d.管子长度超过8米，有3个弯曲时。

6）在吊顶内敷设各类管路和线槽时，宜采用单独的吊装或支撑物固定。

消防安装工程施工工艺（一）消防报警及联动系统工程:1、系统管线的施工要求：A．火灾自动报警系统的传输线路和50 下供电的控制线路，应采用电压等级不低于交流250V 的铜芯绝缘导线或铜芯电缆.采用交流220/380V 的供电和控制线路应采用电压等级不低于交流500V 的铜芯绝缘导线或铜芯电缆。

B．火灾自动报警系统的传输入线路采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。

C．消防控制、通信和警报线路采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。

D．不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔中。

E．火灾自动报警系统导线敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。

2、安装光电感烟探测器时应注意的事项：A．本次工程在梁的顶棚上设置感烟探测器时，应符合下列规定: 当梁突出顶棚的高度小于200mm 时，可不计梁对探测器保护面积的影响.当梁突出顶棚的高度为200—600mm 时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。

当梁突出顶棚的高度超过600mm 时,被梁隔断的每个梁间区域至少应设置一只探测器。

当梁间净距小于1m 时，可不计梁对探测器保护面积的影响.在宽度小于3m 的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。

这在两超市的办公区域时多见，此时应其设置。

探测器至墙壁、梁边的水平距离，不应小于0。

5m;探测器周围0.5m 内,不应有遮挡物。

办公的房间或者是超市的公共被货架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5％时，每个被隔开的部分至少应安装一只探测器。

探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装.探测器至多孔送风顶棚孔口的水平距离不应小于0。

火灾自动报警及控制系统安装施工工艺及安装施工方法一、安装施工工艺流程布管布线→火灾探测器→手动火灾报警按钮安装→火灾报警控制器安装→消防控制设备的安装→系统接地装置的安装→消防专用电话安装→系统调试→系统验收→维护管理。

二、安装施工方法1、布管布线火灾自动报警系统的布管布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

不同系统，不同电压等级，不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

导线在管内或线槽桥架内，不应有接头。

导线的接头是故障的隐患点，故需特别注意其绝缘包扎和连接牢靠。

敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

因为探测器有“十”极和“一”极，所以穿的线颜色应一致，切勿搞混。

“十”为红色，“一”为蓝色。

火灾自动报警系统导线敷设后，应对回路的导线用500V的兆欧表测量电阻，其对地绝缘电阻值不小于20M欧。

2、火灾探测器的安装探测器与底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。

探测器的底座外接导线，应留有不小于15cm的余量，入端处应有明显的标志。

探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

探测器的确认灯应面向便于人员观察的主要入口方向，以便于值班人员能迅速找到探测器报警的具体位置，便于及时处理。

3、手动报警按钮的安装手动火灾报警按钮应安装牢固，并不得倾斜。

手动火灾报警按钮的外接导线应留有不少于10cm的余量，且在其端部应有明显标志。

如果手动火灾报警按钮和消防通信电话为一体，两者应单独布管，不能共管。

4、火灾报警控制器的安装火灾报警控制器在墙上安装时，其底边距地面高度不应小于 1.5m，落地安装时，其底宜高出地坪0.1～0.2m。

控制器安装牢固，不得倾斜。

安装在轻质墙上时，应采取加固措施。

引入控制器的电缆或导线应符合规范及设计要求。

控制器的接地，应牢固，并有明显标志。

5、消防控制设备的安装消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

火灾自动报警系统安装施工工艺技术方案一、前期准备1.确定系统需求：根据建筑物的用途、规模和特殊要求，确定火灾自动报警系统的需求，包括火灾探测器、声光报警器、火警控制器等设备的种类和位置。

2.产品选型：根据系统需求，选取符合国家标准和建筑物特点的适当产品，确保其质量和性能达到要求。

3.设计方案：根据建筑物的布局和结构，制定详细的火灾自动报警系统设计方案，包括设备布置图、回路图、电源及布线方案等。

二、施工准备1.提前准备材料和设备：根据设计方案提前准备好所需的火灾探测器、声光报警器、火警控制器等设备，确保施工进度和质量。

2.搭建施工平台：根据施工需求，在建筑物内部搭建施工平台，以便安装和调试系统设备。

3.确定施工人员：确定施工人员的数量和岗位分工，确保施工过程的效率和质量。

4.准备必要工具和器材：根据施工需要，准备好必要的工具和器材，包括电动工具、安装螺丝、电缆等。

三、施工过程1.安装设备：按照设计方案，将火灾探测器、声光报警器和火警控制器等设备安装在预定位置上。

确保设备固定可靠、安全可靠，符合要求的。

2.布线和连接：根据设计方案，进行系统的电气布线和连接。

确保布线符合规范和安全要求，避免短路和漏电等问题。

3.调试电路：根据设计方案，进行系统的电路调试。

确保电路连接正常，各设备之间相互配合、协调一致，能够实现报警、连接与控制功能。

4.验收试验：对安装的火灾自动报警系统进行全面的验收试验，包括系统的火灾探测、报警、控制等功能的测试，确保其性能和功能可靠。

5.完善系统：根据验收试验的结果，对系统进行必要的调整和优化，确保系统运行稳定可靠，达到预期的效果。

6.编制施工报告和操作手册：根据施工过程和结果，编制相应的施工报告和操作手册，包括安装位置、设备参数、操作方法等内容，为后续的维护和管理提供参考。

四、安全和保障1.施工过程中应密切注意安全事项，确保施工人员的人身安全以及建筑物的安全。

2.施工现场应保持整洁有序，防止杂物堆积和施工污染。
