消防报警系统火灾报警探测器安装方法图文

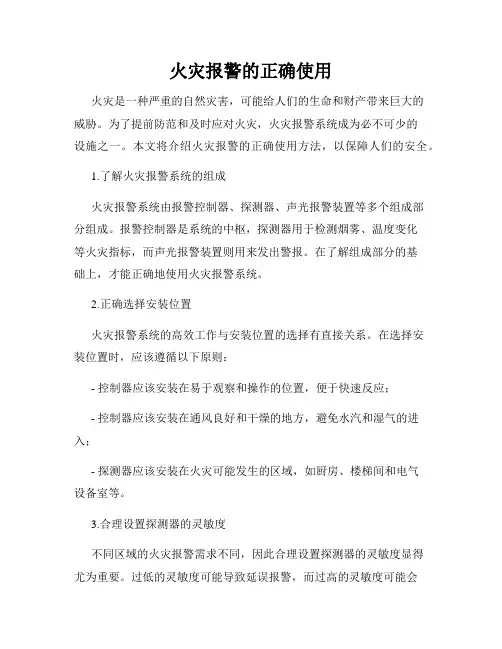

火灾报警的正确使用火灾是一种严重的自然灾害，可能给人们的生命和财产带来巨大的威胁。

为了提前防范和及时应对火灾，火灾报警系统成为必不可少的设施之一。

本文将介绍火灾报警的正确使用方法，以保障人们的安全。

1.了解火灾报警系统的组成火灾报警系统由报警控制器、探测器、声光报警装置等多个组成部分组成。

报警控制器是系统的中枢，探测器用于检测烟雾、温度变化等火灾指标，而声光报警装置则用来发出警报。

在了解组成部分的基础上，才能正确地使用火灾报警系统。

2.正确选择安装位置火灾报警系统的高效工作与安装位置的选择有直接关系。

在选择安装位置时，应该遵循以下原则：- 控制器应该安装在易于观察和操作的位置，便于快速反应；- 控制器应该安装在通风良好和干燥的地方，避免水汽和湿气的进入；- 探测器应该安装在火灾可能发生的区域，如厨房、楼梯间和电气设备室等。

3.合理设置探测器的灵敏度不同区域的火灾报警需求不同，因此合理设置探测器的灵敏度显得尤为重要。

过低的灵敏度可能导致延误报警，而过高的灵敏度可能会引起误报警。

应根据不同区域的特殊情况，如厨房的蒸气和电气设备室的尘埃等因素，设置合理的灵敏度。

4.定期维护和检测为了保证火灾报警系统的正常运行，定期的维护和检测工作必不可少。

应定期检查报警设备和电气连接是否正常，避免故障发生。

同时，还应定期更换电池并测试探测器的工作状态。

只有保证系统的完好无损，才能提供及时有效的警报。

5.正确应对报警信号当火灾报警系统发出警报时，应该及时、冷静地应对。

首先，立即确保个人的安全，迅速撤离现场。

然后，及时通知相关人员和消防部门，报告火灾的具体情况。

最后，尽量采取有效措施灭火，以避免火势扩大。

总结：火灾报警系统的正确使用是确保人们生命和财产安全的一个重要环节。

通过了解系统组成、正确选择安装位置、合理设置灵敏度、定期维护和检测以及正确应对报警信号，可以最大程度地提高火灾报警系统的效果，为火灾防范提供有效的保障。

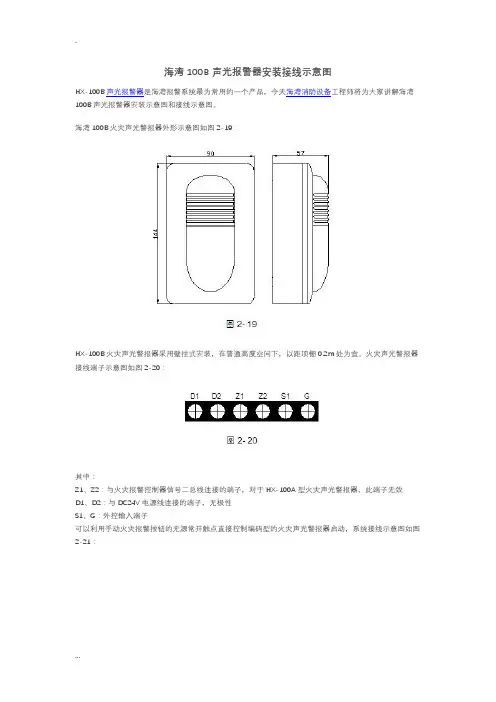

海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV 线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家/ 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

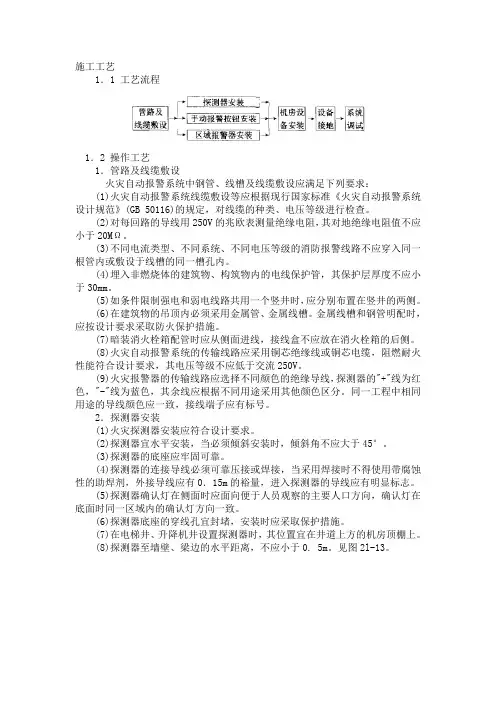

施工工艺1．1 工艺流程1．2 操作工艺1．管路及线缆敷设火灾自动报警系统中钢管、线槽及线缆敷设应满足下列要求：(1)火灾自动报警系统线缆敷设等应根据现行国家标准《火灾自动报警系统设计规范》(GB 50116)的规定，对线缆的种类、电压等级进行检查。

(2)对每回路的导线用250V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

(3)不同电流类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或敷设于线槽的同一槽孔内。

(4)埋入非燃烧体的建筑物、构筑物内的电线保护管，其保护层厚度不应小于30mm。

(5)如条件限制强电和弱电线路共用一个竖井时，应分别布置在竖井的两侧。

(6)在建筑物的吊顶内必须采用金属管、金属线槽。

金属线槽和钢管明配时，应按设计要求采取防火保护措施。

(7)暗装消火栓箱配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。

(8)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。

(9)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的"+"线为红色，"-"线为蓝色，其余线应根据不同用途采用其他颜色区分。

同一工程中相同用途的导线颜色应一致，接线端子应有标号。

2．探测器安装(1)火灾探测器安装应符合设计要求。

(2)探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。

(3)探测器的底座应牢固可靠。

(4)探测器的连接导线必须可靠压接或焊接，当采用焊接时不得使用带腐蚀性的助焊剂，外接导线应有0．15m的裕量，进入探测器的导线应有明显标志。

(5)探测器确认灯在侧面时应面向便于人员观察的主要人口方向，确认灯在底面时同一区域内的确认灯方向一致。

(6)探测器底座的穿线孔宜封堵，安装时应采取保护措施。

(7)在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。

(8)探测器至墙壁、梁边的水平距离，不应小于0. 5m。

消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

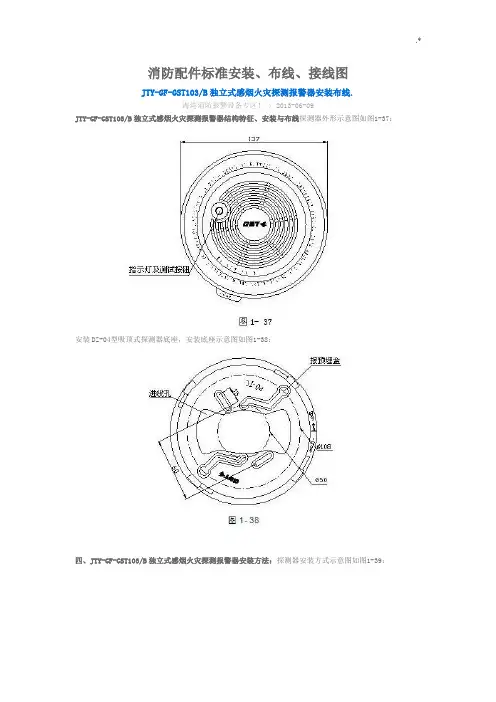

消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

海湾消防模块安装接线示意图(整理齐全)海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

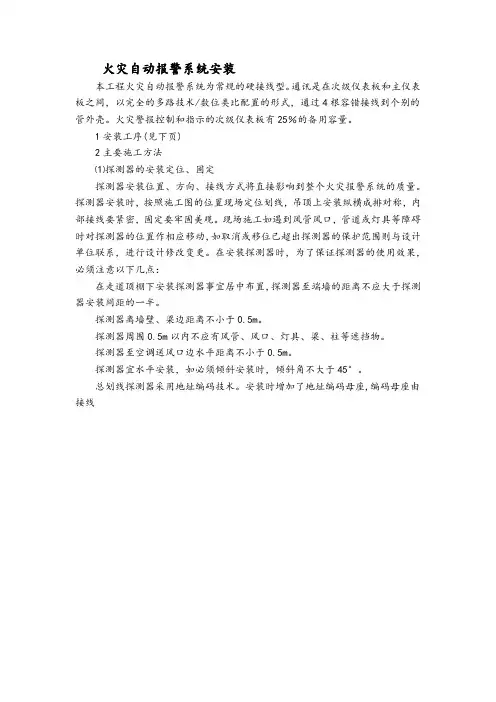

火灾自动报警系统安装本工程火灾自动报警系统为常规的硬接线型。

通讯是在次级仪表板和主仪表 板之间，以完全的多路技术/数位类比配置的形式，通过 4 根容错接线到个别的 管外壳。

火灾警报控制和指示的次级仪表板有 25％的备用容量。

1 安装工序(见下页) 2 主要施工方法 ⑴探测器的安装定位、固定 探测器安装位置、方向、接线方式将直接影响到整个火灾报警系统的质量。

探测器安装时，按照施工图的位置现场定位划线，吊顶上安装纵横成排对称，内 部接线要紧密，固定要牢固美观。

现场施工如遇到风管风口，管道或灯具等障碍 时对探测器的位置作相应移动，如取消或移位已超出探测器的保护范围则与设计 单位联系，进行设计修改变更。

在安装探测器时，为了保证探测器的使用效果， 必须注意以下几点： 在走道顶棚下安装探测器事宜居中布置，探测器至端墙的距离不应大于探测 器安装间距的一半。

探测器离墙壁、梁边距离不小于 0.5m。

探测器周围 0.5m 以内不应有风管、风口、灯具、梁、柱等遮挡物。

探测器至空调送风口边水平距离不小于 0.5m。

探测器宜水平安装，如必须倾斜安装时，倾斜角不大于 45°。

总划线探测器采用地址编码技术。

安装时增加了地址编码母座,编码母座由 接线计划技术交底 工具仪表配备新机具入库 发放领用 维护保养资料准备 会审图纸 施工组织设计 计划技术交底 配合土建预埋 管道电线安装 试压绝缘测试 设备安装 联动控制安装 试水绝缘测试 单机测试 单系统测试 联动试验 防腐油漆 整理档案 竣工验收 系统运行消防产品考查 消防产品申报 消防产品检验 消防产品入库 消防产品领用中间检查测试监督试验运行产品质量文件质量回访板和底座组成。

地址编码母座与探测器配套使用，无需另外使用底板和安装 板，底注上设有 2 个接线端子, 注明 2X，2X，接线时不分极性，分别任意与二 总线联接，底注上设有拨码开关，底座在现场安装前依次编入地址码，安装时应 特别注意其安装位置与探测器底座编码相对应。

火灾报警系统接线大全(上)
火灾探测器
LD10EN编码探测器底座
适用于：LD3000EN/C点型光电感烟火灾探测器、LD3300EN/C点型感温火灾探测器、LD3300EC点型感温火灾探测器、LD3200E点型复合式感烟感温火灾探测器、LD3001EN/C家用点型感烟火灾探测器、
LD3301EN/C家用点型感温火灾探测器。

LD12EN无编码探测器底座
适用于：LD3000E（F）点型光电感烟火灾探测器、LD3300E（F）点型感温火灾探测器。

ES10E可燃气体探测器底座
适用于LD3101FH点型可燃气体探测器。

手动火灾报警按钮及消火栓按钮LD2003EN手动火灾报警按钮
LD2004EN消火栓按钮
火灾声光警报器
LD1001EN火灾声光警报器
LD1001EN（F）火灾声光警报器
LD1101EN火灾声光警报器。

A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司0 (安装、使用产品前,请先阅读本手册) A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10辐强波长微米/0.2 0.4 0.8 2.7 4.3一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线,其中红外部分可分为近红外、中红外、远红外三部分。

阳光、电灯、发热物体等均有热辐射,其辐射光谱随物体不同而不同,辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示,自然界中按不同范围的波长分为紫外部分和红外部分,燃烧物体对应其不同波长的光谱,发出不同程度的辐射。

1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um(180nm-400nm)太阳光中小于300nm的紫外线基本被大气层全部吸收,到达地球表面的紫外线都大于300nm2.1.3紫外探测的优缺点优点:反应速度快缺点:易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器,对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体(如CO、CO2等)对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器,来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化;一个波长的热释电传感器用于检测红外辐射的能量。

两个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,避免误报警。

2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。

火灾自动报警系统安装距离控制要点1.消防控制室内设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。

在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

设备面盘后的维修距离不宜小于1m。

设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

2.火灾报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为1.5m～1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。

3.在宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置。

感温火灾探测器的安装间距不应超过10m；感烟火灾探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的1/2。

4.点型探测器至墙壁、梁边的水平距离，不应小于0.5m。

5.点型探测器周围0.5m内，不应有遮挡物。

6.房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分应至少安装一只点型探测器。

7.点型探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装。

探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。

8.手动火灾报警按钮应设置在明显和便于操作的部位。

当采用壁挂方式安装时，其底边距地高度宜为1.3m～1.5m，且应有明显的标志。

9.区域显示器应设置在出入口等明显和便于操作的部位。

当采用壁挂方式安装时，其底边距地高度宜为1.3m～1.5m。

10.当火灾警报器采用壁挂方式安装时，底边距地面高度应大于2.2m。

11.壁挂扬声器的底边距地面高度应大于2.2m。

12.消防专用电话插孔在墙上安装时，其底边距地面高度宜为1.3m～1.5m。
