ABF-数字变频四光束主动红外入侵探测器中文对射说明书(B版)

主动红外探测器的安装调试指南探测器安装的一般原则设置在通道上的探测器,其主要功能式防备人的非法通行,为了防止宠物、小动物等引起误报,探头的位置一般应距离地面50 M 以上。

遮光时间应调整到较快的位置上,对非法入侵作出快速反应。

设置在围墙上的探测器,其主要功能是防备人为的恶意翻越,顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M,以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强,双光束又比单光束强。

侧面安装则是将探头安装在栅栏,围墙靠近顶部的侧面,一般是作墙壁式安装,安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷,工程商对每一种安装方式都又他们自己的偏爱。

用户应根据自己建筑物的特点和防盗要求加以选用。

特别提醒1.线路绝对不能明敷,必须穿管暗设,这是探测器工作安全性的最起码的要求。

2•安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M,这一点在围墙以弧形拐弯的地方需特别注意。

3.配线接好后,请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

探测器的工程调试投光器光轴调整打开探头的外罩,把眼睛对准瞄准器,观察瞄准器内影响的情况,探头的光学镜片可以直接用手在180°范围内左右调整,用螺丝刀调节镜片下方的上下调整螺丝,镜片系统有上下12°的调整范围,反复调整使瞄准器中对方探测器的影响落入中央位置。

在调整过程中注意不要遮住了光轴,以免影响调整工作。

投光器光轴的调整对防区的感度性能影响很大,请一定要按照正确步骤仔细反复调整。

受光器光轴调整第一步:按照"投光器光轴调整"一样的方法对受光器的光轴进行初步调整。

此时受光器上红色警戒指示灯熄灭,绿色指示灯长亮,而且无闪烁现象,表示套头光轴重合正常,投光器、受光器功能正常。

第二步:受光器上有两个小孔,上面分别标有"+" 和"-",用于测试受光器所感受的红外线强度,其值用电压来表示,称为感光电压。

红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。

正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

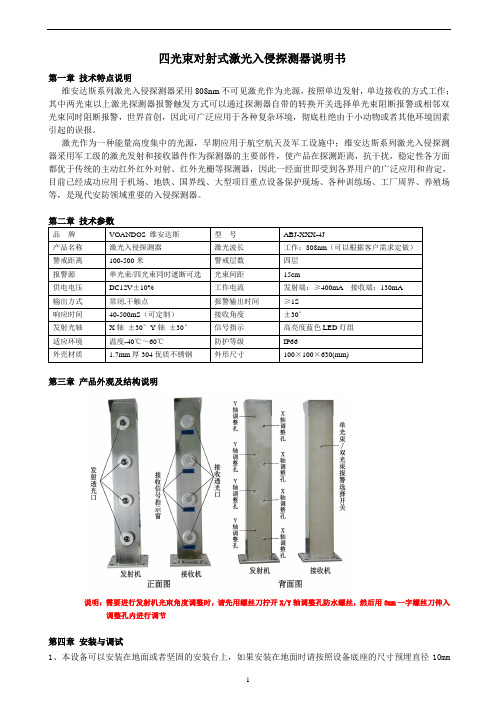

四光束对射式激光入侵探测器说明书第一章技术特点说明维安达斯系列激光入侵探测器采用808nm不可见激光作为光源，按照单边发射，单边接收的方式工作；其中两光束以上激光探测器报警触发方式可以通过探测器自带的转换开关选择单光束阻断报警或相邻双光束同时阻断报警，世界首创，因此可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素引起的误报。

激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、各种训练场、工厂周界、养殖场等，是现代安防领域重要的入侵探测器。

第二章技术参数品牌VOANDOS 维安达斯型号ABJ-XXX-4J产品名称激光入侵探测器激光波长工作：808nm（可以根据客户需求定做）警戒距离100-500米警戒层数四层报警源单光束/四光束同时遮断可选光束间距15cm供电电压DC12V±10% 工作电流发射端：≥400mA 接收端：130mA输出方式常闭,干触点报警输出时间≥1S响应时间40-500mS（可定制）接收角度±30°发射光轴X轴±30°Y轴±30°信号指示高亮度蓝色LED灯组适应环境温度-40℃～60℃防护等级IP66外壳材质 1.7mm厚304优质不锈钢外形尺寸100×100×630(mm)第三章产品外观及结构说明说明：需要进行发射机光束角度调整时，请先用螺丝刀拧开X/Y轴调整孔防水螺丝，然后用3mm一字螺丝刀伸入调整孔内进行调节第四章安装与调试1、本设备可以安装在地面或者坚固的安装台上，如果安装在地面时请按照设备底座的尺寸预埋直径10mm的膨胀螺栓或者现场用螺栓固定，固定时可以采用水平仪作为辅助工具，使探测器尽量保持水平及垂直；当探测器计划安装在围墙或者护栏外侧时，请按照探测器底座孔位尺寸制作安装支架，安装支架的强度必须能确保探测器在户外长期工作不变形，不晃动，。

线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0北京盛世长远科技有限公司2005年12月订货说明1 产品自签订购销合同后，供货周期为一个月。

2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。

运输方式：中铁快运、铁路快件、航空运输等。

3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。

4本产品保修期为二年。

5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。

并根据用户要求代办托运到指定地点。

6如需更多的资料、价格及供货方面的信息请与我公司联系。

目录一、概述 (4)二、特点 (4)三、工作原理与结构特征 (4)四、技术参数 (7)五、安装、布线与调试 (8)1. 安装探测器的环境条件 (8)2. 安装与布线 (9)3. 安装高度及位置说明 (10)4. 安装与调试 (11)六、使用及操作 (12)探测器基本功能的状态指示 (12)探测器灰尘自动补偿功能 (13)七、一般性故障的查询表 (13)八、维护 (13)九、备附件 (14)一、概述JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。

该探测器设有调试指示功能，调试方法简单、方便。

特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

二、特点接收器设有红、黄指示灯及音响指示，工程调试简便可靠；具有光照自动监测补偿功能，有强的抗日光干扰能力；具有故障自诊断功能；根据现场调试情况自动修正灵敏度，保证探测器的一致性；安装灵活，可安装在复杂建筑墙面或不平行墙壁；多种输出接口，与各厂家报警输入模块配套方便；具有远程积尘清理功能，使用者维护方便。

红外对射探测器使用、安装要点主动红外入侵探测器(ActiveInfraredIntrsionDetector)是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（＜10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

红外对射安装规范篇一：红外对射探测器使用、安装要点红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

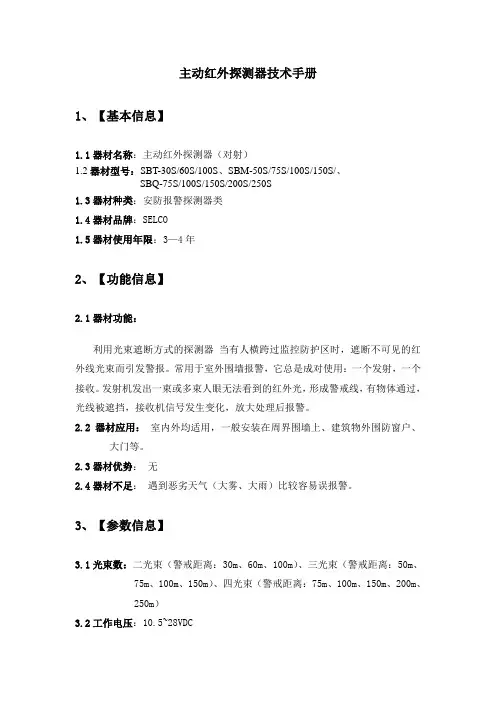

主动红外探测器技术手册1、【基本信息】1.1器材名称：主动红外探测器（对射）1.2器材型号：SBT-30S/60S/100S、SBM-50S/75S/100S/150S/、SBQ-75S/100S/150S/200S/250S1.3器材种类：安防报警探测器类1.4器材品牌：SELCO1.5器材使用年限：3—4年2、【功能信息】2.1器材功能：利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。

常用于室外围墙报警，它总是成对使用：一个发射，一个接收。

发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。

2.2器材应用：室内外均适用，一般安装在周界围墙上、建筑物外围防窗户、大门等。

2.3器材优势：无2.4器材不足：遇到恶劣天气（大雾、大雨）比较容易误报警。

3、【参数信息】3.1光束数：二光束（警戒距离：30m、60m、100m）、三光束（警戒距离：50m、75m、100m、150m）、四光束（警戒距离：75m、100m、150m、200m、250m）3.2工作电压：10.5~28VDC3.3消耗电流MAX： 85mA3.4感应速度：50-700ms可调3.5环境温度：-25 ℃~+ 55℃3.6工作湿度：相对湿度≦90%3.7防水性能：适合在室外安装4、【使用信息】4.1器材检验：功能检验的内容包括：4.1.1在工作环境正常下，给探测器上电，设备是否能工作4.1.2调节灵敏度，遮挡红外光速，探测器反应速度4.2器材安装条件：4.2.1主材准备探测器接收端 1只探测器发射端 1只探测器底版 2只固定支架 2只4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套2.5平方毫米线径的电源拖线盘（规格10 /20/30米）1套电锤（配6/10mm钻头）1把∮5mm十字螺丝刀1把∮3mm一字螺丝刀1把斜口钳1把剥线钳1把锤子1把带绝缘梯子1把12寸活动扳手1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具：安全帽2只安全绳1副防护眼镜1副4.2.5安装辅料：8毫米不锈钢膨胀螺丝（支柱式安装）8个十字型木螺丝（3.0cm）（墙壁式安装）8个6分塑料膨胀管（墙壁式安装） 8个绝缘胶带若干4.2.6安装人员：安装人员两名（其中一名必须要《维修电工职业资格证》和有效的《特种作业操作证》），报警主机接220电源时必须由持证人员操作。

毕 业 设 计（论文）《对射型红外感应模块》——对射型红外报警器专业（系） 电 气 工 程 系 班 级 智 能 电 网 102 学生姓名 张 钰 杰 学 号 201001380218指导老师 刘 郁 文完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。

反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。

内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。

对射型感应模块分为独立的发射模块与接收模块。

发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。

而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。

2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。

3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。

4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。

这是说明书的主要部分。

5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。
