某X港5万吨级多用途码头设计梁板式高桩码头结构

第6章水工建筑物6.1 建设内容本工程拟建5万t级通用泊位2个。

水工建筑物包括码头平台、固定引桥与护岸。

结构安全等级均为二级。

6.2 设计条件6.2.1 设计船型5万t级散货船：船长×船宽×型深×满载吃水=223×32.3×17.9×12.8m6.2.2 风况基本风压 0.70Kpa按九级风设计，风速为22m/s，超过九级风时，船舶离港去锚地避风。

6.2.3 水文（1）设计水位（85国家高程）设计高水位： 2.77m 极端高水位： 4.18m设计低水位： -2.89m 极端低水位： -3.96m（2）水流水流设计流速 V=1.2m/s流向：与船舶纵轴线平行。

（3）设计波浪：波浪重现期为50年，设计高水位下H1%=1.81m; H4%=1.52m;H13%=1.22m;T mean=3.8s，L=22.96m。

6.2.4 地质条件码头平台与固定引桥区在勘察控制深度范围内地基土层为海陆交互相沉积、陆相冲洪积成因类型和凝灰岩风化岩层，从上而下分别为淤泥、块石、残积粘性土、强风化凝灰岩与中风化凝灰岩。

其中淤泥层厚为20.95m ～51.15m ；块石厚度分布不均；残积粘性土厚度3.5～9.69m ；强风化凝灰岩厚度分布不均；中风化凝灰岩最大揭露厚度为5.70m ，未揭穿。

其物理力学性质指标见表3-2。

护岸与陆域部分在勘察控制深度范围内地基土层自上而下分别为耕土、淤泥、粘土、角砾混粉质粘土、粘土、含角砾粉质粘土、强风化基岩与中等风化基岩等。

其中，淤泥厚15.50～37.00m ；粘土层厚0.7～26.00m ；角砾混粉质粘土厚0.8～16.00m ；含角砾粉质粘土厚4.5～32.80m ；强风化基岩厚0.2～3.70m ；中等风化基岩最大揭露深度为6.90m ，未揭穿。

其物理力学性质指标见表3-3。

6.2.5 设计荷载 6.2.5.1 船舶荷载 （1）系缆力[]sin cos cos cos y x F F K N n αβαβ=+∑∑ 式中：∑x F ，∑y F ——分别为可能同时出现的风和水流对船舶作用产生的横向分力总和及纵向分力总和(kN)；K ——系船柱受力分布不均匀系数，K 取1.3； n ——计算船舶同时受力的系船柱数目，取n=5； α——系船缆的水平投影与码头前沿线所成的夹角(°)，取α=30°；β——系船缆与水平面之间的夹角(°)，取β=15°。

黄骅港一期煤码头工程等均为预制构件，现场安装后再浇注节点形成整体。

青岛港前湾3#、4#码头工程，码头总长度约662m。

码头主体采用沉箱结构,沉箱长*宽*高为20*17*19m。

天津港集装箱公司28号29号泊位改造工程提供港口工程施工和建筑工程承包服务∙所在地：天津天津∙发布日期：2009-06-27∙有效期至：-∙联系方式：点击查看点击留言详细信息一航局有限公司是一个以港口工程施工为主，多元经营、跨行业、跨地区的国有大型骨干施工企业。

截至2007年底，公司拥有总资产约120亿元人民币；拥有各类工程船舶228艘，施工机械5690多台；公司拥有1个工程总承包特级资质、14个工程总承包一级资质和15个专业承包一级资质。

60多年来，一航局有限公司在国内外承建了诸多大中型工程，经营领域包括港口、船厂、通航建筑物等水工工程和道路、桥梁、机场、轻轨、大型成套设备安装、工业民用建筑以及其他大中型建设项目，同时还参与市政工程建设，包括澳门国际机场、首都国际机场、上海浦东国际机场、天津滨海国际机场、长江口深水航道整治、东海大桥、杭州湾大桥等境内大型工程；自2006年以来，一航局进军铁路和地铁市场，先后参建太中银铁路、哈大铁路、京沪高速铁路、天津地铁3号线，进一步扩大生产经营领域。

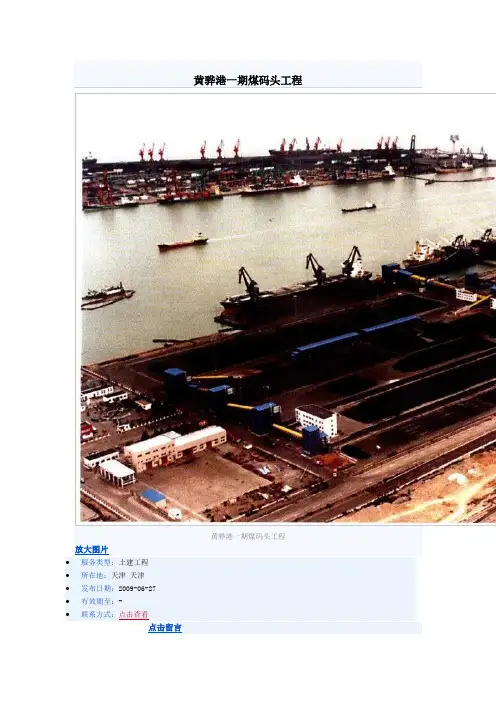

工程案例如下：黄骅港一期工作船多用途码头工程黄骅港工作船多用途码头为黄骅港一期工程的主体水工建设项目，码头总长378m，宽为35m，分为两个泊位。

其中1#泊位为工作船兼杂货泊位，长度为180m;2#泊位为多用途泊位，长度为198m。

码头面顶标高为6.00m，引桥分为接岸段、正常段和扩展段，其中1#引桥宽16.5m，2#、3#引桥宽15m。

码头结构型式为高桩梁板式，基桩采用预应力钢筋砼方桩，桩身断面为60cm*60cm,长为39 ~52m。

码头上部结构采用装配整体式结构，横梁、轨道梁、面板、前后边梁、靠船构件等均为预制构件，现场装配后再现浇成整体。

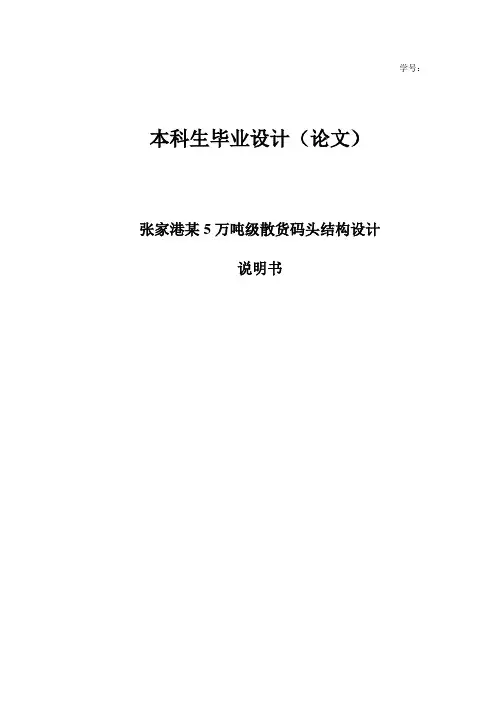

学号：本科生毕业设计（论文）张家港某5万吨级散货码头结构设计说明书毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

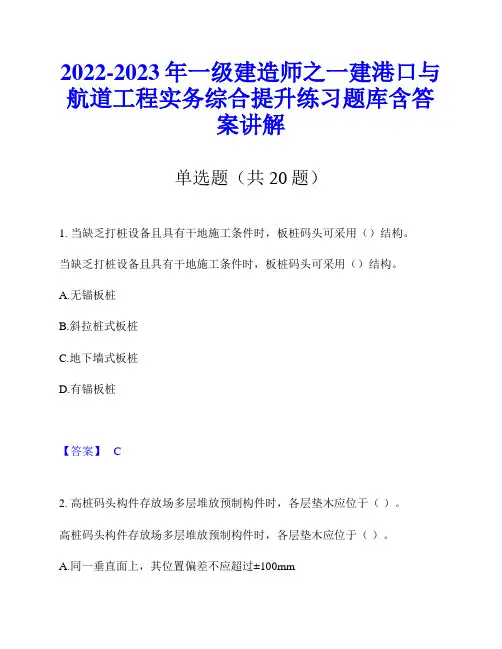

2022-2023年一级建造师之一建港口与航道工程实务综合提升练习题库含答案讲解单选题（共20题）1. 当缺乏打桩设备且具有干地施工条件时，板桩码头可采用（）结构。

当缺乏打桩设备且具有干地施工条件时，板桩码头可采用（）结构。

A.无锚板桩B.斜拉桩式板桩C.地下墙式板桩D.有锚板桩【答案】 C2. 高桩码头构件存放场多层堆放预制构件时，各层垫木应位于（）。

高桩码头构件存放场多层堆放预制构件时，各层垫木应位于（）。

A.同一垂直面上，其位置偏差不应超过±100mmB.同一垂直面上，其位置偏差不应超过±200mmC.同一水平面上，其位置偏差不应超过±100mmD.同一水平面上，其位置偏差不应超过±200mm【答案】 B3. 高桩码头在浇筑码头面层时，应埋置（）的沉降、位移观测点，定期进行观测，并做好记录。

高桩码头在浇筑码头面层时，应埋置（）的沉降、位移观测点，定期进行观测，并做好记录。

A.临时B.固定C.活动D.长期【答案】 B4. 河心礁石或岸边突出石梁形成的泡漩险滩，可采用（）的措施整治。

河心礁石或岸边突出石梁形成的泡漩险滩，可采用（）的措施整治。

A.炸除礁石或石梁B.在岩嘴上游建丁坝C.在突嘴上游建丁坝D.建洲头顺坝【答案】 A5. 港口与航道工程中，关于混凝土粗骨料杂质含量(按质量计)限制的说法，正确的是（）。

港口与航道工程中，关于混凝土粗骨料杂质含量(按质量计)限制的说法，正确的是（）。

A.有抗冻要求时，泥块含量≤0.5％B.有抗冻要求时，水溶性硫酸盐及硫化物≤0.5％C.无抗冻要求时，水溶性硫酸盐及硫化物≤1.2％D.有抗冻要求时，泥块含量≤1.2％【答案】 B6. 质量保证金总预留比例不得高于工程价款结算总额的（）。

质量保证金总预留比例不得高于工程价款结算总额的（）。

A.1％B.3％C.5％D.10％【答案】 B7. 对于工程延误的索赔，一般的费用索赔不包括（）。

高桩梁板码头结构设计分析◎ 徐旭东 杨岩松 中设科欣设计集团有限公司摘 要：高桩梁板码头在沉桩地基的建筑过程中有广泛的应用。

高桩码头结构可分为上部结构及下部的桩基础，其结构形式随着技术的进步也在不断发展中。

最为明显的是下部桩基结构中钢筋混凝土桩、钢管桩、预应力大管桩的不断升级与改进。

本文采用浙江腾云物流有限公司建造的3000吨级货运码头工程作为探讨案例，对高桩梁板码头的结构设计进行探讨分析及改进方法，以供参考。

关键词：码头；高桩梁板码头；结构设计；施工1.高桩梁板码头的类型1.1平面布置梁板式高桩码头根据不同的平面布置方式可以分成不同的类型，如连片式、引桥式、墩式、满堂式等[1]。

其中，连片式就是在平面结构中平台之间连成了一片，引桥式就是在平面结构中可以看到码头的平台与岸边之间是通过桥梁的连接来完成的，墩式就是在平面布置中码头前沿下面设置有船蹲，然后再用桥连起来，满堂式是在平面布置中码头与岸直接相连。

1.2桩台的宽度及挡土结构梁板式高桩码头根据不同的宽度以及不同的挡土结构可以进行不同的分类。

有宽桩台和窄桩台两种。

宽桩台的桩台是宽的，用到更多的结构，挡土结构的具体设置也与码头相连接，与码头形成一个整体，但可以分开运作[2]。

较强的承受能力要求宽桩台高桩码头在构建中考虑复杂的受力情况，以及用叉桩实现宽桩台高桩码头的整体建设。

窄桩台的码头就不需要使用叉桩，较为简单。

1.3上部结构梁板式高桩码头根据上部结构的不同可以分为不同的类型。

有梁板式和桁架式这两种类型。

在梁板式这种类型中，码头的结构包括横梁、纵梁、桩帽、面板等，是这些构件的综合组成[3]。

梁板式码头的受力能力较强，能够适应复杂环境下的受力，同时还具有较快的施工速度，可以快速完成。

在桁架式码头这种类型中，码头的结构是固定的，只有三个部分，即：面板、纵梁、桁架。

这使得桁架式码头具有良好的整体性，能够使码头承受更多的力量。

2.案例工程概况浙江腾云物流有限公司将投资建设一个可以承载3000吨货物的运输码头工程。

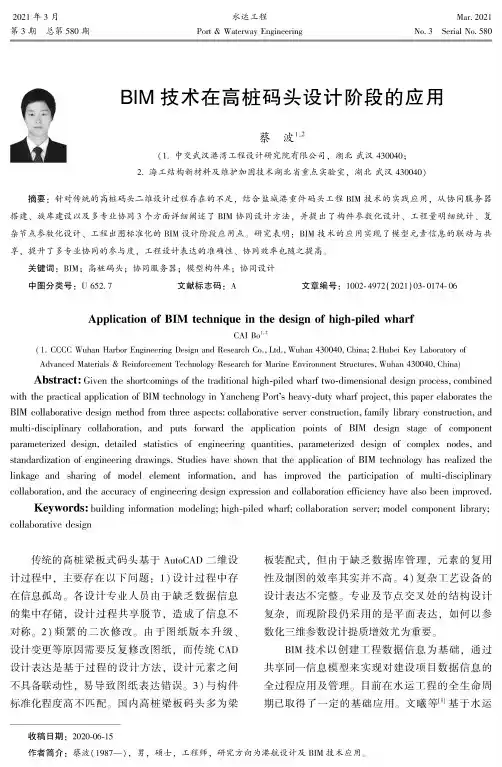

2021 年 3 月第3期总第580期水运工程Port & Waterway EngineeringMar. 2021No. 3 Serial No. 580BIM 技术在高桩码头设计阶段的应用蔡波（1.中交武汉港湾工程设计研究院有限公司，湖北武汉430040；2.海工结构新材料及维护加固技术湖北省重点实验室，湖北武汉430040）摘要：针对传统的高桩码头二维设计过程存在的不足，结合盐城港重件码头工程BIM 技术的实践应用，从协同服务器 搭建、族库建设以及多专业协同3个方面详细阐述了 BIM 协同设计方法，并提出了构件参数化设计、工程量明细统计、复杂节点参数化设计、工程出图标准化的BIM 设计阶段应用点。

研究表明：BIM 技术的应用实现了模型元素信息的联动与共享，提升了多专业协同的参与度，工程设计表达的准确性、协同效率也随之提高。

关键词： BIM ； 高桩码头； 协同服务器； 模型构件库； 协同设计中图分类号：U 652. 7文献标志码：A 文章编号：1002-4972（2021）03-0174-06Application of BIM technique in the design of high-piled wharfCAI Bo 1,2(1. CCCC Wuhan Harbor Engineering Design and Research Co., Ltd., Wuhan 430040, China; 2.Hubei Key Laboratory of Advanced Materials & Reinforcement Technology Research for Marine Environment Structures, Wuhan 430040, China)Abstract ： Given the shortcomings of the traditional high-piled wharf two-dimensional design process, combinedwith the practical application of BIM technology in Yancheng Port's heavy-duty wharf project, this paper elaborates theBIM collaborative design method from three aspects: collaborative server construction, family library construction, and multi-disciplinary collaboration, and puts forward the application points of BIM design stage of component parameterized design, detailed statistics of engineering quantities, parameterized design of complex nodes, andstandardization of engineering drawings. Studies have shown that the application of BIM technology has realized the linkage and sharing of model element information, and has improved the participation of multi-disciplinarycollaboration, and the accuracy of engineering design expression and collaboration efficiency have also been improved.Keywords ： building information modeling; high-piled wharf; collaboration server; model component library;collaborative design传统的高桩梁板式码头基于AutoCAD 二维设计过程中，主要存在以下问题：1）设计过程中存在信息孤岛。

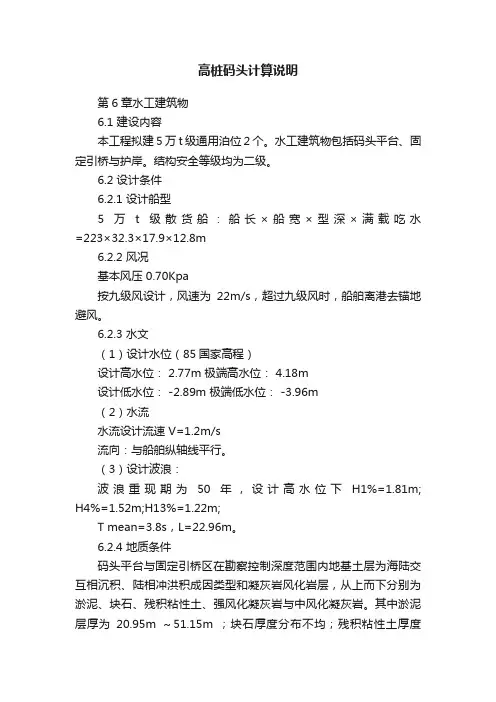

高桩码头计算说明第6章水工建筑物6.1 建设内容本工程拟建5万t级通用泊位2个。

水工建筑物包括码头平台、固定引桥与护岸。

结构安全等级均为二级。

6.2 设计条件6.2.1 设计船型5万t级散货船：船长×船宽×型深×满载吃水=223×32.3×17.9×12.8m6.2.2 风况基本风压 0.70Kpa按九级风设计，风速为22m/s，超过九级风时，船舶离港去锚地避风。

6.2.3 水文（1）设计水位（85国家高程）设计高水位： 2.77m 极端高水位： 4.18m设计低水位： -2.89m 极端低水位： -3.96m（2）水流水流设计流速 V=1.2m/s流向：与船舶纵轴线平行。

（3）设计波浪：波浪重现期为50年，设计高水位下H1%=1.81m; H4%=1.52m;H13%=1.22m;T mean=3.8s，L=22.96m。

6.2.4 地质条件码头平台与固定引桥区在勘察控制深度范围内地基土层为海陆交互相沉积、陆相冲洪积成因类型和凝灰岩风化岩层，从上而下分别为淤泥、块石、残积粘性土、强风化凝灰岩与中风化凝灰岩。

其中淤泥层厚为20.95m ～51.15m ；块石厚度分布不均；残积粘性土厚度3.5～9.69m ；强风化凝灰岩厚度分布不均；中风化凝灰岩最大揭露厚度为5.70m ，未揭穿。

其物理力学性质指标见表3-2。

护岸与陆域部分在勘察控制深度范围内地基土层自上而下分别为耕土、淤泥、粘土、角砾混粉质粘土、粘土、含角砾粉质粘土、强风化基岩与中等风化基岩等。

其中，淤泥厚15.50～37.00m ；粘土层厚0.7～26.00m ；角砾混粉质粘土厚0.8～16.00m ；含角砾粉质粘土厚4.5～32.80m ；强风化基岩厚0.2～3.70m ；中等风化基岩最大揭露深度为6.90m ，未揭穿。

其物理力学性质指标见表3-3。

6.2.5 设计荷载 6.2.5.1 船舶荷载（1）系缆力[]sin cos cos cos y x F F K N n αβαβ=+∑∑ 式中：∑x F ，∑y F ——分别为可能同时出现的风和水流对船舶作用产生的横向分力总和及纵向分力总和(kN)；K ——系船柱受力分布不均匀系数，K 取1.3；n ——计算船舶同时受力的系船柱数目，取n=5；α——系船缆的水平投影与码头前沿线所成的夹角(°)，取α=30°；β——系船缆与水平面之间的夹角(°)，取β=15°。

一、工程概况本项目为XX码头工程，位于我国某沿海城市，包括1个5万吨级泊位和1个2万吨级泊位。

码头采用顺岸式布置，高桩梁板式结构。

工程内容包括码头主体结构、附属设施、设备安装等。

二、主要设备1. 系船柱：55t、75t两种规格；2. 护舷：D300300、DA-A500H及两鼓一板SC1150H三种规格；3. 钢护栏；4. 装船机：4台，设计生产能力2500吨/小时，运行速度30米/分钟；5. 集装箱岸桥：6台，其中35t-25m集装箱岸桥4台，45T门座起重机2台，35T 场桥1台；6. 其他辅助设备。

三、施工方法1. 系船柱安装：（1）在系船柱基础浇筑完成后，进行系船柱安装；（2）采用吊车进行吊装，确保吊装过程中安全、平稳；（3）安装完成后，对系船柱进行焊接、防腐处理。

2. 护舷安装：（1）在护舷基础浇筑完成后，进行护舷安装；（2）采用吊车进行吊装，确保吊装过程中安全、平稳；（3）安装完成后，对护舷进行焊接、防腐处理。

3. 钢护栏安装：（1）在钢护栏基础浇筑完成后，进行钢护栏安装；（2）采用吊车进行吊装，确保吊装过程中安全、平稳；（3）安装完成后，对钢护栏进行焊接、防腐处理。

4. 装船机安装：（1）在装船机基础浇筑完成后，进行装船机安装；（2）采用吊车进行吊装，确保吊装过程中安全、平稳；（3）安装完成后，对装船机进行调试、试运行。

5. 集装箱岸桥安装：（1）在集装箱岸桥基础浇筑完成后，进行集装箱岸桥安装；（2）采用吊车进行吊装，确保吊装过程中安全、平稳；（3）安装完成后，对集装箱岸桥进行调试、试运行。

四、施工控制措施1. 施工质量控制：严格按照国家相关标准和规范进行施工，确保工程质量；2. 施工进度控制：合理安排施工计划，确保工程进度；3. 施工安全控制：加强施工现场安全管理，确保施工安全；4. 施工环境保护：严格控制施工过程中的噪声、粉尘等污染，确保环境保护。

五、安全文明施工1. 健全管理组织，明确责任分工；2. 健全管理资料，做好施工记录；3. 加强职工文明施工知识教育，提高文明施工意识；4. 现场管理措施：设置安全警示标志，确保施工现场整洁有序；5. 工地卫生：做好施工现场卫生工作，保持环境整洁。

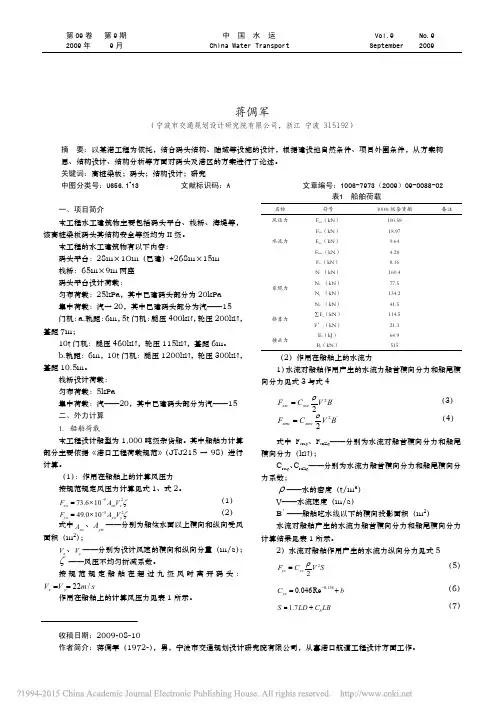

第09卷 第9期 中 国 水 运 Vol.9 No.9 2009年 9月 China Water Transport September 2009收稿日期：2009-08-10 作者简介：蒋倜军（1972-），男，宁波市交通规划设计研究院有限公司，从事港口航道工程设计方面工作。
