隧道二次衬砌纵向施工缝技术交底

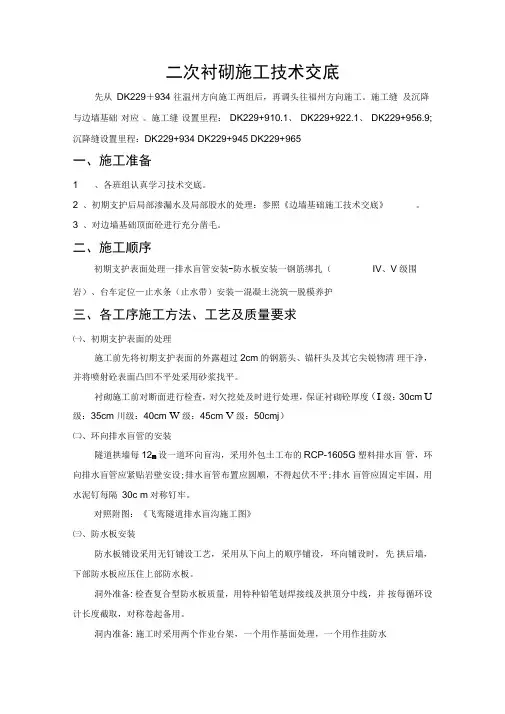

二次衬砌施工技术交底先从DK229＋934 往温州方向施工两组后，再调头往福州方向施工。

施工缝及沉降与边墙基础对应。

施工缝设置里程：DK229+910.1、DK229+922.1、DK229+956.9;沉降缝设置里程：DK229+934 DK229+945 DK229+965一、施工准备1 、各班组认真学习技术交底。

2 、初期支护后局部渗漏水及局部股水的处理：参照《边墙基础施工技术交底》。

3 、对边墙基础顶面砼进行充分凿毛。

二、施工顺序初期支护表面处理一排水盲管安装-防水板安装一钢筋绑扎（IV、V级围岩）、台车定位—止水条（止水带）安装—混凝土浇筑—脱模养护三、各工序施工方法、工艺及质量要求㈠、初期支护表面的处理施工前先将初期支护表面的外露超过2cm的钢筋头、锚杆头及其它尖锐物清理干净，并将喷射砼表面凸凹不平处采用砂浆找平。

衬砌施工前对断面进行检查，对欠挖处及时进行处理，保证衬砌砼厚度（I 级：30cm U 级：35cm 川级：40cm W级：45cm V级：50cmj）㈡、环向排水盲管的安装隧道拱墙每12m设一道环向盲沟，采用外包土工布的RCP-1605G塑料排水盲管，环向排水盲管应紧贴岩壁安设;排水盲管布置应圆顺，不得起伏不平;排水盲管应固定牢固，用水泥钉每隔30c m对称钉牢。

对照附图：《飞鸾隧道排水盲沟施工图》㈢、防水板安装防水板铺设采用无钉铺设工艺，采用从下向上的顺序铺设，环向铺设时，先拱后墙，下部防水板应压住上部防水板。

洞外准备: 检查复合型防水板质量，用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用。

洞内准备: 施工时采用两个作业台架，一个用作基面处理，一个用作挂防水板，基面处理超前防水板铺设两个循环基面处理：检查开挖断面，整修初期支护表面，处理外露锚杆及尖锐物，在铺设基面标出拱顶中线。

1、对于复合式防水板，安装方法如下：①安装膨胀螺栓：根据土工布挂绳的间距将膨胀螺栓孔的位置画在初支混凝土面。

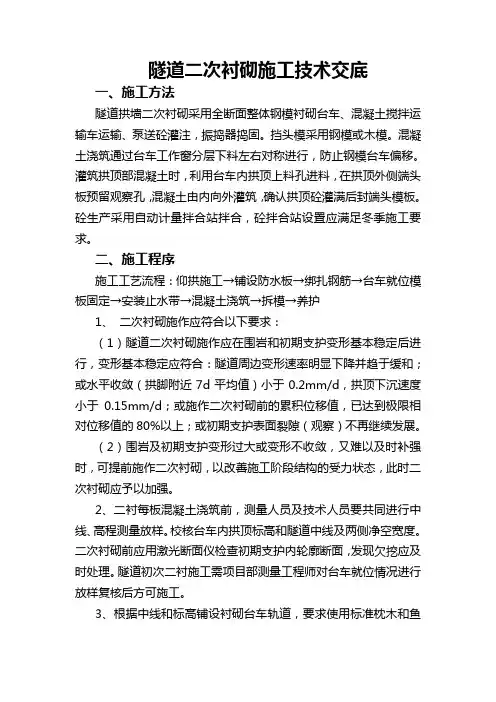

隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固。

挡头模采用钢模或木模。

混凝土浇筑通过台车工作窗分层下料左右对称进行，防止钢模台车偏移。

灌筑拱顶部混凝土时，利用台车内拱顶上料孔进料，在拱顶外侧端头板预留观察孔，混凝土由内向外灌筑，确认拱顶砼灌满后封端头模板。

砼生产采用自动计量拌合站拌合，砼拌合站设置应满足冬季施工要求。

二、施工程序施工工艺流程：仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求：（1）隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。

（2）围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。

2、二衬每板混凝土浇筑前，测量人员及技术人员要共同进行中线、高程测量放样。

校核台车内拱顶标高和隧道中线及两侧净空宽度。

二次衬砌前应用激光断面仪检查初期支护内轮廓断面，发现欠挖应及时处理。

隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。

3、根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。

起动电动机使衬砌台车就位。

涂刷脱模剂。

4、起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。

5、清理基底杂物、积水和浮碴；装设钢制或木制挡头模板，按设计要求装设橡胶止水带，并自检防水系统设置情况。

6、自检合格后报请监理工程师隐蔽检查，经监理工程师签证同意后灌注砼。

八、拆模
1、在初期支护变形基本稳定后施作的二次衬砌混凝土强度应达到8MPa以上。
2、初期支护未稳定提前施作的二次衬砌混凝土强度应达到设计强度的100%。
3、拆模时混凝土内部与表层、表层与环境之间的温差不得大于20℃，结构内外侧表面温差不得大于15℃，混凝土内部开始降温前不得拆模。
九、拱顶回填注浆
二次衬砌拱顶回填注浆可采用注浆导管法（预留注浆孔法、纵向预留管道法）或防水板焊接注浆底座法。
十二、混凝土质量通病及预防措施
1、蜂窝
现象：蜂窝是指砼局部酥松，砂浆少碎石多，碎石之间出现空隙，形成蜂窝状的孔洞。
防治措施：严格控制混凝土配合比，确保计量准确，混凝土拌合均匀，坍落度适合；防止漏振，过振；模板支撑牢固、堵头堵塞严密，防止漏浆。
处理方法：对于数量不多的小蜂窝，先用钢丝刷或压力水清冼，再用选配合适潮湿的水泥填满、抹平，并加强养护；较大蜂窝处应凿去全部深度内薄弱砼层和个别突出的骨料，用钢丝刷和压力水清洗后，用比原标号高一级的细石砼填塞将近平，仔细捣实，加强养护，其终凝后，再用选配合适的水泥浆表面抹平，加强养护，待表面砂浆凝固后用砂纸等打磨使之与周围衬砌表面砼颜色一致。
2、隧道洞口段、浅埋段、围岩松散破碎段，尽早施作二次衬砌，并应加强衬砌结构。
四、初支净空检查
防水板铺设前采用断面仪对初期支护净空每5m断面进行检查，若存在欠挖需提前处理，欠挖合格后方可进行防水层铺设。
五、二衬钢筋安装
二衬钢筋安装前对矮边墙混凝土凿毛处理，冲洗钢筋，涂刷混凝土界面剂。钢筋接头设置在受力较小处，为保证方式板的完整性，N1、N2、N3、N4主筋采用钢筋接驳器连接，其它钢筋可采用绑扎搭接。钢筋连接应符合《铁路混凝土工程钢筋机械连接技术暂行规定》（铁建设〔2010〕41号）相关要求。钢筋净保护层50mm。

2、防排水施工
割除外露钢筋头，喷砼找平基面，每8m一道敷设Φ50单壁打孔波纹管,铺设无纺布及防水板。
3、钢筋施工
防水板验收合格后方可绑扎钢筋,钢筋接头错开截面50%以上,边墙及拱部部分采用双面搭接焊提前在地上焊接成形，搭接长度≥5d，考虑矮边墙钢筋搭接焊角度不好控制,两侧矮边墙采用帮条焊，单面焊缝帮条焊搭接长度不小于10d。帮条焊采用与被焊钢筋同级别、同直径的钢筋,帮条与被焊接钢筋的轴线应在同一轴线上。详见《公路混凝土工程施工质量验收补充标准》P58页.矮边墙钢筋焊接采用模板对防水板进行保护，接头应间隔错开，错开距离50cm以上，并严格按设计间距绑扎，混凝土施工时固定牢靠。钢筋应严格控制间距、保护层厚度、钢筋层距、焊接质量。

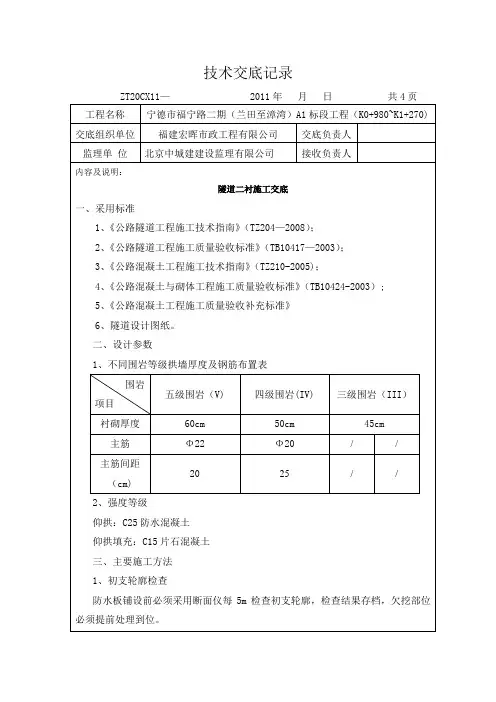

2、《公路隧道工程施工质量验收标准》（TB10417—2003）；
3、《公路混凝土工程施工技术指南》（TZ210-2005)；
4、《公路混凝土与砌体工程施工质量验收标准》（TB10424-2003）;
5、《公路混凝土工程施工质量验收补充标准》
6、隧道设计图纸。
二、设计参数
1、不同围岩等级拱墙厚度及钢筋布置表
分布钢筋必须在封头板上钻孔引出20cm以上.
严格按设计控制钢筋保护层，钢筋垫块不少于4个/m2。
钢筋安装及钢筋保护层厚度允许偏差及检验方法见下表。
钢筋安装及钢筋保护层厚度允许偏差及检验方法
序号
名称
允许偏差（mm）
检验方法
1
受力钢筋排距
±5
尺量,两端、中间各1处
2
同一排中受力钢筋间距
基础、板、墙
±20
柱、梁
±10
3
分布钢筋间距
±20
尺量，连续3处。
4
箍筋间距

施工准备工作完成后，将事先裁剪加工好的无纺布铺设于待施工部位，并采用固定垫圈配合水泥钉将无纺布固定牢固。
固定无纺布的垫圈拱部间距为50㎝，拱腰间距为70㎝，边墙间距为100㎝,并按矩形布置。
完成无纺布的铺设固定工作后，将防水板采用简易台车吊装在待铺设部位，由拱部向两侧采用电热焊粘结的办法与固定垫圈连接紧密。施工中注意控制焊接温度,防止烧穿防水板或破坏固定垫圈,见图1防水板施工工艺示意图。
（2）泵送混凝土前,先用水泥浆通过管道,同时泵送混凝土时，输送泵的受料斗应有足够的混凝土，并不得吸入空气。
（3)输送工作应连续进行，当因故间歇，宜每隔5分钟，将混凝土泵转动2—3圈，常温下间歇不宜大于30～40分钟。
（4）浇注混凝土工作结束时,将管内混凝土排空，并予以清洗。
施工中拱部及墙部施工缝均必须清洗干净,并进行凿毛处理。
二、隧道二次衬砌施工工艺
（一）监控量测
根据设计资料，对隧道拱顶下限量、仰拱顶隆起量及隧道周边位移进行监控测量，通过监控测量得出的数据，确定围岩及隧道稳定性、支护参数合理性，从而确定二次衬砌浇筑时间.
(二)隧道净空断面尺寸检查
先用断面仪沿隧道纵向每10m测一个断面，根据断面测量结果所反映的情况，处理超、欠挖。在铺挂防水层前，用铺挂防水层简易台车结合隧道中线和水平测量，再测量隧道净空断面尺寸.具体方法是：在简易台车前端焊接一钢筋圆弧,钢筋圆弧尺寸与衬砌外轮廓尺寸相同，在准备铺挂防水层的区段，人力推动台架沿中线方向行走，检查开挖洞身有无欠挖，若有欠挖及时处理，欠挖部分按规范要求进行修凿，并做好断面检查记录。
6）混凝土要对称、分层浇筑，分层捣固.每层浇注高度不大于30cm，两侧高差不得大于50cm，为了保证分层厚度和两侧高差处于可控状态，在同一层进料窗口用钢尺量测混凝土浇注的厚度。为保证混凝土的密实性，采用高频插入式振捣器振捣。拱部泵送压力不能过大，以防导致模板台车变形,所以拱顶往往会形成月牙状空腔（特别是线路标高较高的一端)。

·初期支护表面无明显裂缝。
2）施工准备
施工前，必须将基岩上的杂物及松动物清除，并冲洗干净，严格按照设计要求和有关规范规定，铺设防水卷材和排水管道，防水卷材铺设应平顺，紧贴岩面，不得有破损现象，确保搭接宽度和粘结强度。土工布用衬垫贴上，用射钉枪钉上水泥钉锚固；断层带及开挖后滴水淋水等富水区段在土工布后设环向盲沟。同时按照设计预留和预埋照明、通风、消防等所需的洞室和线路管、孔、槽等。
拆模：砼试件现场试压达到规范规定强度时，方可拆模。拆模时要谨慎，以免缺棱掉角现象发生。
养生：衬砌浇筑10～20h后即开始养生，采用覆盖洒水养生法，养生时间不少于14天。
6）二衬施工注意事项
（1）有仰拱段施工采用先仰拱后模板台车拱墙一次成型。二次衬砌以电缆槽盖板底处为分界线，分界线以上部分用模板台车整体浇注；分界线以下部分用人工立钢模浇注。
4）钢筋制作安装
二衬钢筋由洞外集中进行加工，汽车运输至洞内人工安装。钢筋绑扎安装采用移动式多功能作业平台进行，钢筋绑扎时采取滑板隔离措施以防划破防水板。
二衬钢筋间距及排距为隧道施工质量通病之一，在施工过程中加强定位筋的布置，纵向在拱部、拱腰、墙脚各加设纵向分布钢筋（直径同主筋），在加设的纵向分布筋上标注间距，每间距2m设一根同层距相等长的钢筋，二衬钢筋保护按设计厚度采用塑料垫块。
混凝土的拌制：采用自动计量混凝土拌合站，集中生产混凝土。砼坍落度控制在13～18cm，并掺加缓凝减水剂，以确保砼质量。要注意运输过程中的坍落度损失。
混凝土的运输：采用混凝土输送车运输，输送泵泵送混凝土。
混凝土的浇筑：砼采用水平分层、对称浇筑。输送软管管口至浇筑面垂直距离控制在1.5m以内，以防砼离析。浇注过程要连续，避免停歇造成“冷缝”，间歇时间一般不得超过2h，否则按施工缝处理。

隧道混凝土衬砌施工技术交底一、编制依据《公路隧道施工技术规范》（JTG F60-2009）《公路隧道施工技术细则》（JTG∕T F60-2009）《公路工程质量检验评定标准》（JTG F80∕1-2004）《公路隧道工程现场施工技术》（人民交通出版社2005年9月）《大连普兰店安波至俭汤公路改扩建工程施工图设计》二、交底范围用于大连普兰店安波至俭汤公路改扩建工程施工隧道标段老边山隧道模筑混凝土衬砌施工技术。

三、交底内容1、施工准备1) 应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。

2）制定安全环保措施、应急预案等，对班组作业人员进行岗前安全培训及技术交底。

3) 精密导线网复测完毕并确定成果可用后，灌注衬砌混凝土之前，要进行隧道中线和水平测量。

检查开挖断面，放线定位，立模，混凝土制备和运输等准备工作。

4) 模板台车已加工完成，并经试拼符合设计及规范要求。

5) 混凝土拌和站建成，并试运行合格，混凝土运输车满足施工要求。

2、材质要求施工的各种原材料如水泥、粗集料、细集料、水、外加剂、塑料板、止水带等必须符合设计要求及规范规定。

混凝土的性能应满足设计要求。

3、混凝土衬砌施工工艺流程混凝土衬砌施工工艺流程见图3。

图3 混凝土衬砌施工工艺流程4、施工工艺1) 测量工程师和隧道工程师共同进行中线、高程测量放样。

2) 根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。

起动电动机使衬砌台车就位。

涂刷脱模剂。

3) 进行中线控制，对顶模中心高及边模净空检测。

4) 起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。

5) 模板台车就位后，对模板进行整修、涂脱模剂，并安装预埋件及止水带。

6) 清理基底杂物、积水和浮碴；装设钢制或木制挡头模板，按设计要求装设橡胶止水带，并自检防水系统设置情况。

交底内容：隧道二衬施工技术交底一、施工工艺1、测量放线，测量人员准确测出洞轴线，并在边墙做好标记，为钢筋绑扎和矮边墙模板安装提供依据。

2、仰拱钢筋绑扎，仰拱钢筋在钢筋加工场按照设计尺寸加工制作成型后，运到现场绑扎，绑扎时严格按照设计图纸控制钢筋的位置、弧度及间距。

主筋及纵向筋搭接：主筋采用机械套筒连接，双面焊5d、单面焊10d、绑扎35d，在同一截面的钢筋接头不能大于50%，焊接接头一定要满焊，不符合要求的一律返工。

3、仰拱边模采用钢模，局部采用木模，支撑一定要牢固，防止振捣时出现跑模现象。

模板安装完成后，在模板上标出砼浇筑标高，防止超高。

二、混凝土工程1、隧道衬砌混凝土采用集中拌和，所用各项材料宜采用自动计量装置按重量投料计算。

混凝土的运输、浇筑及间歇的全部时间不应超过混凝土初凝的时间。

灌注整体式衬砌时宜选用衬砌模板台车或移动式模板台架，并配置混凝土运输设备和混凝土输送泵。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后叫住上一层混凝土时，应按施工缝进行处理。

2、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

当下层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

3、隧道超挖回填必须符合设计要求。

拱、墙以上1m范围内超挖部分应采用同级混凝土进行回填。

边墙基底应无虚碴杂物及淤泥，边墙基础的扩大部分给仰拱的拱座应结合边墙同时灌注。

4、混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

5、混凝土浇筑完毕后，应按技术方案及时采取有效的养护措施，并符合下列规定：a.应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；b.混凝土浇水养护的时间：对采用普通硅酸盐水泥、硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d；c.浇水次数应能保持混凝土处于保持湿润状态；混凝土养护用水应与拌和用水相同；d.采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并保持塑料布内有凝结水。

隧洞二次衬砌技术交底编号：由于洞内渗水影响混凝土浇筑质量，特在帮扎钢筋时同步增长了排水管安装。

在渗水点插入围岩10CM DN50PVC排水管。

在通过Φ50纵向和横向软式透水管引导至底板中预埋旳DN75PVC排水管中。

根据以往标段现场施工状况及设计规定，纵向施工缝止水带后部无法振捣密实，故取消纵向施工缝和止水带及止水条，浇筑前缝面凿毛处理。

3.2底板混凝土施工洞身衬砌断面提成底板与边顶拱两部分，先浇底板，再浇侧墙顶拱，底板采用老式定型钢模立模浇筑，边顶拱采用钢模台车一次性浇筑完毕。

底板浇筑按构造分缝规定按12米分段从每个支洞控制段旳起点、终点内向支洞方向进行施工。

底板浇筑时沿钢模台车轨道位置埋设钢板预埋件，用以固定台车轨道，待隧洞所有施工完毕后，对底板表面旳预埋件进行防腐处理。

每个浇筑块旳施工程序为：1、清基验收：隧洞开挖及支护结束后，采用挖掘机和装载机对底板石碴进行清理，经建设单位、监理单位、设计单位、地质勘察单位、施工单位进行隐蔽工程联合验收合格之后，开始进行垫层和底板施工。

2、底板钢筋安装：底板钢筋由钢筋加工厂集中下料加工，5t自卸汽车运至现场，人工绑扎成形，钢筋旳接头采用电弧搭接焊接。

（钢筋制作及安装规定见侧墙顶班规定。

）3、模板安装：底板两端封头模板采用定型木模板现场拼装。

4、仓面验收：混凝土浇筑前旳各项准备工作所有完毕后，邀请监理工程师对浇筑仓面组织验收，经监理工程师签字确认合格后，方可进行开仓浇筑混凝土。

5、混凝土浇筑：混凝土在混凝土拌和站生产，8m³砼搅拌车运至现场泵送入仓，人工平仓浇筑，插入式振捣器及平板振动器振捣密实。

振捣应尤其认真仔细，振捣头不得触及止水构造，以免损坏止水构造。

底板面层混凝土出模后，人工抹面压光。

6、折模、养护：当混凝土养护强度达3.5MPa以上，可以拆除封头模板。

模板拆除后旳及时覆盖洒水进行养护。

3.3侧墙及拱顶混凝土施工1、钢模台车：隧洞混凝土衬砌采用钢模台车衬砌，台车由厂家定型制作，采用轨道式、液压全自动台车。

一、钢筋
1、隧道衬砌受力钢筋接头宜设置在受力较小处，其它钢筋采用绑扎搭接，绑扎搭接长度为40d，比如：φ22螺纹钢，搭接长度为=40*22=88cm。
2、Ⅴ级浅埋二衬厚度为50cm，钢筋保护层厚度为6cm，主筋纵向间距20cm，φ12环向分布筋间距30cm，φ8勾筋梅花形布置。
3、Ⅴ级深埋二衬厚度为45cm，钢筋保护层厚度为6cm，主筋纵向间距25cm，φ12环向分布筋间距30cm，φ8勾筋梅花形布置。
3、纵向φ160HPDE波纹管双侧全隧道埋设、横向φ160HPDE管与竖向集水管纵向间距不大于12.5米布置、环向排水管塑料盲沟（25mm*200mm）水丰富地段5米一环，其余地段10米一环。
四、衬砌模板
1、模板台车长度10.5米，接缝搭接不宜小于100cm，模板安装必须稳固牢靠，接缝严密，不得漏浆。
作情况，待各系统运转顺利后，方可以正常速度进行泵送。
2-10、泵送混凝土时，如输送管内吸入了空气，应立即反泵吸出混凝土至料斗中重新搅拌，排出空气后再泵送。
2-11、泵送混凝土时，料斗内应保持足够的混凝土。
2-12、当混凝土泵出现压力升高且不稳定、油温升高、输送管明显振动等现象而泵送困难时，不得强行泵送，并应立即查明原因，采取措施排除。可先用木槌敲击输送管弯管、锥形管等部位，并进行慢带泵送或反泵，防止堵塞。
2、模板表面要打磨光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。
3、衬砌台车的安装允许偏差±10mm。
五、二次衬砌
1、施工方法
拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固，挡头模采用钢模或木模。混凝土浇筑要左右对称进行，防止钢模台车偏移。
2、注意事项
2-1、衬砌不得侵入隧道建筑限界，衬砌施工放样时将设计的轮廓线扩大5cm。

CRECSH-PM-0908项目名称成贵铁路CGZQSG-2标项目经理部2分部第页共页交底编号CGZQSG-2-SD-工程名称隧道设计文件图号成贵施隧附02施工部位隧道二次衬砌、仰拱填充交底日期2014年10月24日技术交底内容：一、技术交底范围本交底适用于所有隧道二次衬砌及仰拱填充施工，包括衬砌模板、钢筋、混凝土。

二、设计情况隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

本管段隧道Vb级围岩,拱墙厚度50cm，仰拱厚度60cm。

新田坳隧道Vb里程：D1K37+225～D1K37+285拱墙和仰拱采用C40钢筋混凝土，仰拱填充采用C20混凝土，沟槽身采用C30混凝土。

D1K38+060～D1K38+185、D1K38+225～D1K38+365、D1K38+405～D1K38+463、D1K38+468～D1K38+473、D1K38+478～D1K38+525、D1K38+725～D1K38+845、D1K39+185～D1K38+225、D1K39+500～D1K39+513、D1K39+518～D1K39+523、D1K39+528～D1K39+705拱墙和仰拱采用C35.钢筋混凝土，仰拱填充采用C20混凝土，沟槽身采用C30混凝土。

祠堂山隧道Vb里程：D1K39+800～D1K39+870、D1K39+950～D1K40+050、D1K40+130～D1K40+180、D1K40+570～D1K40+605拱墙和仰采用C40钢筋混凝土，仰拱填充采用C20混凝土，沟槽身采用C30混凝土。

花马峁隧道仰拱及二次衬砌施工技术交底一、设计情况1.二次衬砌由于位臵不同分为两部分，一部分为路面以下的仰拱，一部分为路面以上的衬砌。

2.本设计仰拱及衬砌厚度为60厘米，采用C30混凝土浇筑。

衬砌钢筋骨架厚度50厘米，由两层环形钢筋网采用拉筋支撑联接成封闭的环形钢筋骨架，两层钢筋网片分别用直径为22毫米的环向螺纹主筋和直径为10毫米的纵向光圆分布钢筋绑扎而成，环向主钢筋纵向间距均为25厘米，纵向分布钢筋环向间距为20厘米，两层网片间采取S型直径为10毫米的拉筋支撑固定，拉筋环向交错布臵，环向间距50厘米，纵向排距40厘米，内外层环向主筋和纵向分布钢筋一一对应。

二、施工方法仰拱施工完成后再进行衬砌施工。

(一).仰拱施工方法仰拱在起拱线以上初期支护完成后施工，施工时分左右两侧分别开挖仰拱，按照要求，开挖时左右两侧拱墙落地安全步距不小于3米，同一榀钢拱架落地时不得同时进行。

开挖完成后，先施工拱墙部分初期支护，然后施工仰拱下的初期支护，使隧道初期支护封闭成环，然后绑扎仰拱钢筋，浇筑仰拱混凝土，最后进行仰拱填充。

(二).仰拱施工：采用工字钢加工的栈桥保证通行，仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，采用工字钢移动式栈桥作业，形成立体交叉平行作业体系，在不妨碍掌子面开挖作业的距离上，施作仰拱，使仰拱施工对其他工序施工不相互干扰。

栈桥上要铺设防滑钢板，确保车辆安全通行，同时避免仰拱浇筑混凝土时土石块混入混凝土中。

施工中栈桥要放稳、固定牢牢靠。

（1）仰拱开挖：首先在隧道两边侧墙放样横断面标出里程桩号，根据桩号在侧墙上放样高程控制线，在没个横断面上计算特征点的设计高程，作为控制仰拱开挖的高程依据。

仰拱开挖采取松动爆破，挖掘机开挖，人工检底的方法。

仰拱开挖长度不得超过栈桥长度，并确保栈桥能稳固安放。

（2）初期支护施工：仰拱下的初期支护钢拱架和侧墙钢拱架一一对应安装使钢拱架封闭成环，与侧墙钢拱架连接采取钢板连接的方式，各构件间连接采取高强螺栓连接。

中铁一局兰渝铁路LYS—13标段项目经理部第一分部白果湾隧道Ⅴ级二次衬砌施工技术交底编制：复核：批准：2010年08月20日白果湾隧道ID3K772+920~+870段衬砌施工技术交底一、施工概况白果湾隧道起讫里程:ID3K772+645～ID3K772+920，隧道全长为275m,单线隧道，隧道于ID3K772+767.7及ID3K772+775.6处下穿既有达成铁路，隧道最大埋深约34,最小埋深2.5m。

二、施工工艺流程施工准备防排水施工测量绑扎钢筋检查钢筋及模板台车混凝土浇注拆模与养护。

（一）施工准备1、施工前必须准备充足质量合格的原材料。

如钢材、水泥、砂、石、防水板、高效减水剂、粉煤灰等；2、二次衬砌施工前必须先将仰拱施工完毕.3、在二次衬砌施工前,测工必须对锚喷断面、仰拱的施工进行认真检查.把锚喷断面的超欠部位用红油漆标出，把存在的问题及时向领工员反馈,领工员安排处理，并及时绘制出断面图，予以存档；4、防水板铺设前，必须将初期支护表面外露的锚杆头、钢筋头等坚硬物切割除，对初期支护混凝土表面凹凸不平处进行补喷、抹平。

(二）防排水施工隧道防排水遵循“防、排、截、堵结合,因地制宜,综合治理”的原则，采用切实可靠的措施,达到防水可靠、排水畅通的效果.1、纵、环向盲管安装盲管安装在施作防水板之前完成，纵向盲管采用φ80HDPE双壁打孔波纹管,壁厚5mm，纵向排水盲管沿纵向布设于左、右墙角水沟底上方；环向盲管采用φ50HDPE打孔波纹管，壁厚3mm,环向间距10m一条,并采用三通接盲管与纵向盲管相连；纵向盲管每隔10m以φ50横向水管引入侧沟；当存在天然气逸出危害时，纵向盲沟接引至水气分离装置，经分离后,有害气体通过纵向盲沟引至洞口排出，地下水通过横向水管引入侧沟。

2、防水板安装（1)防水层铺设采用简易作业台车配合施作，防水板铺设采用从下向上的顺序铺设,松紧应适度并留有余量（实铺长度与弧长的比值为10:8），检查时要保证防水板全部面积均能抵到围岩。

技术交底ZT 20HSHZQ-4 年月日交底地点工程名称隧道出口横洞交底组织单位施工技术部交底负责人施工单位接收负责人斜井HDK0+000-HDK0+050、HDK0+300-HDK0+330段衬砌施工技术交底交底内容：施工概况本技术交底使用于隧道斜井HDK0+000-HDK0+050、HDK0+300-HDK0+330衬砌类型为双车道Ⅴ级整体式的衬砌施工。

二次衬砌混凝土标号为C30混凝土，厚度为拱墙40cm。

1、排水管及盲管施工初期支护完成后，土工布铺设之前安装，结合施工缝布置，环向排水管采用Φ50打孔波纹管，8m一环；纵向排水管采用Φ80打孔波纹管长约8m一段（根据施工缝调整），两端圆弯后直接进入流水槽。

2、土工布、防水板施工土工布、防水板挂设前，对隧道净空进行量测检查，对欠挖地段、凸凹不平、锚杆头外露等处基面进行处理，以满足净空及基面要求。

对初支背后脱空情况进行雷达扫描，对脱空地段进行注浆处理（重点是拱部及不良地质地段），测线布设参照第三方二衬检测要求。

隧道出现坍体空腔必须预留注浆孔注浆回填密实，洞身超挖部分采用同级砼回填。

采取光面爆破技术，以防止应力集中，避免断面突变，要求平顺过渡。

防水板采用无钉铺设方法，一次铺设长度根据混凝土循环灌筑长度确定，环向长度应大于基面周长，比例约为10:8,铺设前精确放样，划线标定位置，先行试铺，再加以调整，尽量减少接头数量。

控制要点：⑴土工布铺设松紧要适度，过紧易被撕裂；过松无纺布易褶皱堆积形成人为蓄水点。

土工布幅间搭接宽度应大于5cm。

防水板表面平顺，无褶皱、无气泡、无破损等现象。

⑵当基面轮廓凸凹不平时，要预留足够的松散系数，使其留有余地，并在断面变化出增加悬挂点，保证缓冲面与混凝土表面密贴。

⑶防水板间的搭接缝应与变形缝、施工缝等防水薄弱环节错开1-2m的距离。

⑷热塑性垫圈应采用与防水板相配套的垫圈，防止因垫圈熔点过高导致防水板被焊焦、焊穿。

焊缝若有漏焊、假焊应予补焊。

施工技术交底记录编号：
主送单位广通1号隧道进口施工队日期
工程名称广通一号隧道交底级别Ⅲ
施工部位二次衬砌纵向施工缝里程桩号DK4+355~DK3+825
一、交底内容
1.凿毛的目的是提高混凝土表面的附着力，使新老水泥混凝土之间能够形成一个整体。

因此，被凿击后的表面不但要去除浮浆还应形成凹凸麻面，而不是一个平整的毛面,这样新老混凝土才能黏合为一个整体。

2.混凝土的凿毛要求凿除混凝土表面的浮浆，见到粗骨料。

3.隧道二衬纵向施工缝混凝土表面凿毛可采用风动机凿毛和人工凿毛。

在无法使用风动机的部位采用人工凿毛。

二、施工要求
1.先浇筑的混凝土必须在达到强度后凿除混凝土表面的水泥砂浆和松软层；
2.凿毛应使露出新鲜混凝土面积不低于75%，且边墙内侧边缘5cm内不得凿毛；
3.采用点式凿毛时，为了保证凿毛面的美观，凹坑按照梅花型布置，但纵向施工缝由于受相邻段衬砌漏浆影响，不建议采用点式凿毛。

4.人工凿毛时混凝土应达到2.5MPa，风动机凿毛时混凝土应达到10MPa。

5.清除混凝土凿毛面的杂物，用水清洗干净混凝土表面，但不得积水。

三、施工注意事项
1.使用风动机凿毛时，严格按照机械使用要求进行操作；
2.作业人员应配戴安全防护口罩；
3.洞内生产废水必须进行净化处理等措施，达到经排放标准后方可排放。

四、凿毛效果
图1 全凿式效果图2 点凿式效果编制复核审核
