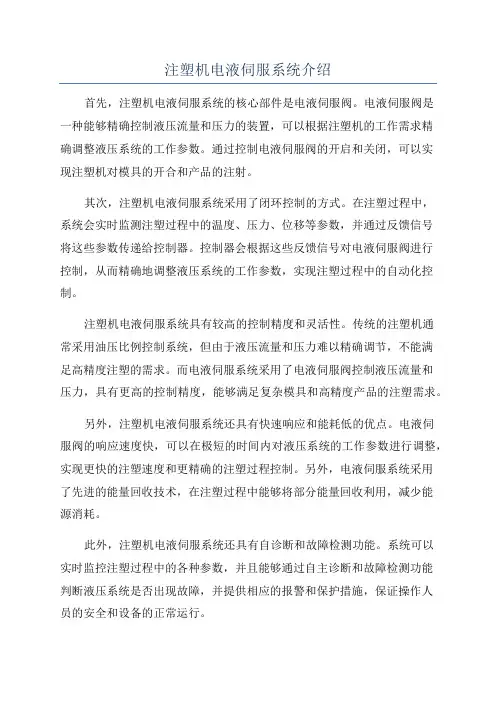

注塑机电液伺服系统介绍首先，注塑机电液伺服系统的核心部件是电液伺服阀。

电液伺服阀是一种能够精确控制液压流量和压力的装置，可以根据注塑机的工作需求精确调整液压系统的工作参数。

通过控制电液伺服阀的开启和关闭，可以实现注塑机对模具的开合和产品的注射。

其次，注塑机电液伺服系统采用了闭环控制的方式。

在注塑过程中，系统会实时监测注塑过程中的温度、压力、位移等参数，并通过反馈信号将这些参数传递给控制器。

控制器会根据这些反馈信号对电液伺服阀进行控制，从而精确地调整液压系统的工作参数，实现注塑过程中的自动化控制。

注塑机电液伺服系统具有较高的控制精度和灵活性。

传统的注塑机通常采用油压比例控制系统，但由于液压流量和压力难以精确调节，不能满足高精度注塑的需求。

而电液伺服系统采用了电液伺服阀控制液压流量和压力，具有更高的控制精度，能够满足复杂模具和高精度产品的注塑需求。

另外，注塑机电液伺服系统还具有快速响应和能耗低的优点。

电液伺服阀的响应速度快，可以在极短的时间内对液压系统的工作参数进行调整，实现更快的注塑速度和更精确的注塑过程控制。

另外，电液伺服系统采用了先进的能量回收技术，在注塑过程中能够将部分能量回收利用，减少能源消耗。

此外，注塑机电液伺服系统还具有自诊断和故障检测功能。

系统可以实时监控注塑过程中的各种参数，并且能够通过自主诊断和故障检测功能判断液压系统是否出现故障，并提供相应的报警和保护措施，保证操作人员的安全和设备的正常运行。

总之，注塑机电液伺服系统是一个高度自动化、精确控制的系统，通过电液伺服阀控制液压流量和压力，实现对注塑机的精确控制。

该系统具有控制精度高、灵活性强、响应速度快、能耗低、自诊断和故障检测等优点，能够满足高精度注塑的需求，提高注塑过程的效率和质量。

电液伺服系统电液伺服系统是一种将电气信号转换为液压能量的控制系统。

它通过控制液压阀的开启和关闭来调节液压执行器的工作状态，从而实现对机械装置的精确控制。

本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。

一、系统结构1.1 主机部分主机部分是电液伺服系统的核心组成部分，包括电液转换器、伺服阀、传感器等。

其中，电液转换器将电信号转换为液压能量，伺服阀通过控制液压流量来控制液压执行器的运动，传感器用于监测执行器的位置和速度。

1.2 液压执行器液压执行器是电液伺服系统中的重要组成部分，主要包括液压缸和液压马达两种。

液压缸可将液压能量转换为机械能，实现直线运动；液压马达则可将液压能量转换为机械能，实现旋转运动。

1.3 控制部分控制部分由控制器和信号处理器组成，用于接收、处理和传输控制信号。

控制器可根据输入信号的变化调节伺服阀的开启度，从而实现对电液伺服系统的精确控制。

二、工作原理2.1 系统工作流程电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。

具体流程如下：（1）输入信号采样：传感器将液压执行器的位置和速度等信息转换为电信号，并传输给信号处理器。

（2）信号处理：信号处理器对输入信号进行滤波、放大等处理，将其转换为控制系统可识别的信号。

（3）控制指令：控制器根据输入信号的变化相应的控制指令。

（4）伺服阀控制：控制器根据控制指令调节伺服阀的开启度，控制液压系统的流量大小。

（5）液压执行器动作：伺服阀的控制信号作用于液压执行器，使其按照要求的位置和速度进行运动。

2.2 系统控制策略电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。

其中，位置控制可实现对执行器位置的精确控制；速度控制可实现对执行器速度的精确控制；力控制可实现对执行器施加的力或扭矩的精确控制。

三、常见问题及解决方案3.1 液压系统压力不稳定可能原因：（1）供油系统压力不稳定。

电液系统及其控制1概述1.1电液控制系统工作原理及组成一.工作原理电液控制系统又称电液伺服系统,是以电气信号为输入,以液压信号为输出,电气检测传感器元件为反馈构成闭环控制系统.由于是电气和液压相结合,因而系统可发挥两者的优点.电气信号便于测量转换放大处理校正,电气检测传感器元件便于检测各种物理量,且快速和多样性;液压信号输出功率大速度快,执行元件具有惯性小等优点.所以结合起来的电液控制系统具有控制精度高,响应速度快,信号处理灵活,输出功率大,结构紧凑,重量轻等优点.输入电气信号通常有电位器,电子放大器,PLC控制器和计算机等. 电气检测传感器元件通常有位置传感器,压力传感器, 速度传感器,编码器等元件. 输出是以液压动力执行元件(油缸和马达)和伺服元件组成的反馈控制系统.如图所示:在此系统中,输出量(位移,力,速度等)通过反馈传感器(位移传感器,力传感器,速度传感器等)能自动地快速地准确地反映其变化.并与原先的给定的给定量进行比较,再放大输入给伺服阀,改变其阀芯位移,从而控制输出的压力和流量,驱动执行元件运动,直至输人量与输出量一致为止.举例:1.阀控式电液位置控制伺服系统(如上图)图中所示为双电位器电液位置控制伺服系统的工作原理图.该系统控制工作台的位置,使其按指令电位器给定的规律变化.系统由指令电位器, 反馈电位器,电子放大器,电液伺服阀,液压缸和工作台组成.其工作原理如下:指令电位器将位置指令xi转换成指令电压ur,被控制的工作台位置xp由反馈电位器检测转换成反馈电压ui.两个线性电位器接成桥式电路,从而得到偏差电压ue=ur-uf.当工作台位置xp与指令位置xi一致时,电桥输出偏差电压ue=0,此时伺服放大器输出电流为零, 电液伺服阀处于零位,没有流量输出,工作台不动.当指令电位器位置发生变化,如向右移动一个位移Oxi,在工作台位置发生变化之前, 电桥输出偏差电压ue=KOx,偏差电压经伺服放大器放大后变为电流信号去控制电液伺服阀, 电液伺服阀输出压力油到液压缸,推动工作台右移.随着工作台的移动, 电桥输出偏差电压逐渐减小,当工作台移动Oxp等于指令电位器位移Oxi时, 电桥输出偏差电压为零, 工作台停止移动.反之亦然.系统的工作原理方块图如下:2.泵控式电液速度控制伺服系统该系统的液压动力执行元件由变量泵和液压马达组成,变量泵既是液压能源又是液压控制元件.由于操纵变量机构所需要的力较大,通常采用一个小功率的液压放大装置作为变量控制机构.如图所示为一泵控式电液速度控制伺服系统的原理图.图中所示系统采用阀控式电液位置控制机构作为泵的变量控制机构. 液压马达的输出速度由测速发电机检测,转换为反馈电压信号uf,与输入指令电压信号ur相比较,得出偏差电压信号ue=ur-uf,作为变量控制机构的输入信号.当速度指令为ur0时, 负载以某个给定的转速w0工作,测速机输出反馈电压uf0,则偏差电压ue0=ur0-uf0,这个偏差电压对应于一定的液压缸位置,从而对应于一定的泵流量输出,此流量为保持负载转速w0所需的流量.如果负载变化或其它原因引起转速变化时,则uf 不等于uf0,假如w大于w0,即uf大于uf0,则ue=ur0-uf小于ue0,使液压缸输出位移减小,使泵输出流量减小,液压马达转速自动下调至给定值.反之,如果转速下降,则uf小于uf0,则ue=ur0-uf大于ue0,使液压缸输出位移增大,使泵输出流量增大,液压马达转速自动回升至给定值.结论: 速度指令一定时, 液压马达转速保持恒定;速度指令变化时, 液压马达转速也相应变化.系统的工作原理方块图如下:二.电液伺服控制系统组成1.输入元件---其功用是给出输入信号加于系统的输入端.可以是机械的,电气的等如靠模,电位器,计算机等.2.反馈测量元件---测量系统输出并转换为反馈信号.如各类传感器(位置传感器,压力传感器,速度传感器等).3.比较元件---将输入信号与反馈信号进行比较,给出偏差信号.4.放大转换元件---将偏差信号放大,转换成液压信号.妲伺服放大器,电液伺服阀等.5.执行元件---产生调节动作加于控制对象上,如液压缸和液压马达等.6.控制对象---被控制的设备等,即负载.7.液压能源装置及各种校正装置等.1.2电液伺服控制的分类电液伺服控制系统可按不同的原则分类,基本上有五大类.一.按被控对象的物理量名称分类1.位置伺服控制系统主要是控制被控对象的位置精度的伺服控制系统,妲机床工作台的位置,板带轧机的板厚,振动试验台等系统.2.速度伺服控制系统主要是控制被控对象的速度精度的伺服控制系统,如原动机的调速,雷达天线的速度控制等.3.力伺服控制系统以力为被调量的伺服控制系统,如材料试验机,轧机张力控制系统等.二.按执行元件的控制方式分类1.阀控式伺服控制系统利用伺服阀控制的伺服控制系统称为阀控式伺服控制系统.它又可分为阀控缸系统和阀控马达系统两种.其优点是响应速度快,控制精度高,结构简单.缺点是效率低.2.容积式伺服控制系统利用变量泵或变量马达控制的伺服控制系统称为容积式伺服控制系统.它又可分伺服变量泵系统和伺服变量马达系统.三.按系统输入信号的变化规律分类1. 定值控制系统当系统输入信号为定值时称为定值控制系统.它的任务是将系统的实际输出量保持在希望值上.2. 程序控制系统当系统输入信号为按预先给定的规律变化时称为程序控制系统..3. 伺服控制系统伺服控制系统又称随动系统,其输入信号是时间的未知函数,而输出量能够准确快速地复现输入量的变化规律.四.按信号的方式分类1.模拟信号控制系统系统中全部信号都是连续的模拟量的系统称之.2.数字信号控制系统系统中全部信号都是数字量的系统称之.3. 数字-模拟混合控制系统系统中部分信号是数字量部分信号是模拟量的系统称之.五.按信号传递介质的形式分类1.机液伺服控制系统输入信号给定,反馈测量和比较均用机械构件实现的系统称之.2.电液伺服控制系统用液压动力元件,偏差信号的检测校正和初始放大等均用电气电子元件实现的系统称之.1.3电液伺服控制的优缺点一. 电液伺服控制的优点1.液压元件功率-重量比和力矩-惯量比（力-质量比）大，因而结构紧凑，体积小，重量轻，用于中大型功率系统优点更明显.比较举例：电气元件：最小尺寸取决于有效磁通密度，而有效磁通密度又受磁性材料的磁饱和限制；功率损耗产生的发热量散发又比较困难.因此功率-重量比和力矩-惯量比小，结构尺寸大.液压元件：功率损耗产生的发热量由油带到散热器去散热，其最小尺寸取决于最大工作压力，而工作压力可以很高（通常可达32MPa）,因而元件尺寸小,重量轻, 功率-重量比和力矩-惯量比大.同功率:液压泵重量/电动机重量=10%-20%液压泵尺寸/电动机尺寸=12%-13%液压马达功率重量比=10倍相当容量的电动机液压马达力矩-惯量比=10-20倍电动机2.液压动力元件快速性好,系统响应快.加速能力强,能高速起动和制动.3.液压伺服系统抗负载的刚度大.二. 电液伺服控制的缺点1.液压元件抗污染能力差,对工作介质清洁度要求高.工作介质随温度变化而变化,对系统性能有影响.2. 液压元件制造精度高,成本高,且若元件的密封制造使用不当,易外漏,造成环境污染.3.液压能源传输不如电气系统方便2 电液伺服阀电液伺服阀是电液伺服系统中的主要元件,它既是电液转换元件,又是功率放大元件.它能够把微小的电信号转换成大功率的液压能(流量和压力),是电液伺服控制系统的核心和关键.电液伺服阀的输入信号是由电气元件来完成的,由它再转换成液压流量和压力,输出给执行机构,实现对执行机构各物理量的控制.2.1电液伺服阀的组成与分类一.组成电液伺服阀通常由力矩马达,液压放大器,反馈机构三部分组成.以下图的两级中力反馈式电液伺服阀为例,简单介绍如下:图中上半部为力矩马达,下半部为液压放大器(由四通滑阀组成的液压放大器), 反馈机构则由反馈杆11组成.它们的作用分别是:1.力矩马达(力马达)将输入的电信号转换成力矩或力控制液压放大器运动.2.液压放大器控制液压能源流向执行机构的流量和压力.3.反馈机构使伺服阀输出的流量和压力获得与输入信号相应的特性.二.分类电液伺服阀的种类很多,按不同的结构和机能常有以下几种分类:1.按输出量的控制功能分有:电液流量伺服阀---主要控制输出的液流流量特性,即在额定输入信号范围内,具有线性流量控制特性.电液压力伺服阀---在额定输入信号范围内,具有线性压力控制特性.电液压力-流量伺服阀---在额定输入信号范围内,具有线性压力-流量控制特性.2.按液压放大器的级数分有:单级伺服阀---只有一级放大元件.结构简单,价格低廉,但输出力和力矩小,输出流量小,对负载变化敏感.用于低压小流量和负载变化不大的场合.两级伺服阀---有两级放大元件.它克服了单级伺服阀的缺点,是最常用的型式.三级伺服阀---由一个两级伺服阀作前置级,控制第三级功率滑阀.通常只用于大流量(200L/min)以上的场合.3.按第一级阀的结构分有:滑阀---第一级阀的结构是滑阀.此类阀流量和压力增益高,输出流量大,对油清洁度要求较低.但加工复杂,分辨率低,响应慢,滞环较大,阀芯受力大.喷咀挡板--- 第一级阀的结构是喷咀挡板. 此类阀灵敏,动态响应快,线性度好.但对油清洁度要求高,挡板受力小,驱动功率小.射流管--- 第一级阀的结构是射流管阀. 此类阀抗污染强,但动态响应慢,受油温响应大.4.按反馈形式分有:滑阀位置反馈---利用滑阀的位置反馈的阀,常用的有直接位置反馈,机械位置反馈,位置电反馈,位置力反馈等.直接位置反馈---阀芯位移通过反馈杆与挡板相连,构成滑阀位移力反馈.常用于两级伺服阀.机械位置反馈---将功率级滑阀的位移通过机械机构反馈到前置级.位置电反馈---将功率级滑阀的位移通过位移传感器反馈到伺服阀的放大器输入端,实现功率级滑阀阀芯定位.2.2 力矩马达力矩马达是将电信号转换成机械运动的一种电气-机械转换.一.力矩马达工作原理利用电磁原理,由永久磁铁(或激磁线圈)产生极化磁场,而电信号通过控制线圈产生控制磁场,两个磁场相互作用,产生与控制信号成比例并能反映控制信号的极性的力或力矩,使其运动部分产生直线位移或角位移的机械运动.二.力矩马达分类1. 根据运动形式分1) 角位移马达--力马达,可移动件是直角位移.2) 直线位移马达—力马达,可移动件是直线位移.2.按可动件结构分1)动铁式---可动件是衔铁.2)动圈式---可动件是控制线圈.3.按极化磁场产生的方式分1)永磁式---利用永久磁铁建立极化磁通.2)非极磁式---无专门的极磁线圈,两个控制线圈差动连接,利用常值电流产生极化磁通.3)固定电流极磁式---利用固定电流通过极磁线圈建立极化磁场.三.力矩马达要求1.能产生足够的输出力和行程,且要求体积小,重量轻.2.动态性能好,响应速度快.3.直线性好,死区小,灵敏度高,磁滞小.4.抗震,抗冲击,不受环境温度和压力影响.四.典型力矩马达1. 永磁动铁式力矩马达1)组成下图所示为一种常用的永磁动铁式力矩马达工作原理图,它由永久磁铁(2),上下导磁体(3,5),衔铁(4),弹簧管(1),控制线圈(两个控制线圈套在衔铁上).2)工作原理永久磁铁将上下导磁体磁化,一个为N极, 一个为S极.无信号电流时,即两个控制线圈的电流i1=i2,衔铁在上下导磁体的中间位置,由于力矩马达结构是对称的, 永久磁铁在四个工作气隙中所产生的极化磁通是一样的,使衔铁两端所受的电磁吸力相同,力矩马达无力矩输出.当有信号电流通过控制线圈时,线圈产生控制磁通(其大小和方向取决于信号电流的大小和方向).假设i1>i2,如上图所示,在气隙1,3中控制磁通与极化磁通方向相同,而在气隙2,4中控制磁通与极化磁通方向相反,因此气隙1,3中其控制磁通与永久磁铁磁通合成大于气隙2,4中控制磁通与极化磁通的合成,于是衔铁上产生顺时针方向的电磁力矩,使衔铁绕弹簧管转动中心顺时针方向转动.当弹簧管变形产生的反力矩与电磁力矩相平衡时,衔铁停止转动.如果信号电流反向,则电磁力矩也反向,衔铁向反方向转动.电磁力矩的大小与信号电流的大小成比例,衔铁的转角也与信号电流成比例.因此调节信号电流便可调节电磁力矩的大小,也就调节衔铁的转角大小.2.永磁动圈式马达1)组成永久磁铁,可动线圈,对中弹簧等.2)工作原理图所示为一种常见的结构原理图图中,永久磁铁在工作气隙中形成极化磁通,当控制信号电流加到线圈上时,线圈就会受到电磁力的作用克服弹簧力和负载力而运动.线圈的位移与控制电流成比例.因此输入信号电流就会得到电磁力,且呈正比关系,具有线性特性.3.动铁式力矩马达与动圈式力马达比较动铁式力矩马达动圈式力马达磁滞大磁滞小工作行程小工作行程大输出力矩大,弹簧刚度大,. 输出力矩小,固有频率低.固有频率高同功率体积小, 价格高同功率体积大,价格低五.力矩马达的数学模型（电磁力矩计算）1) 永磁动铁式力矩马达的数学模型（电磁力矩计算）电磁力矩是由于控制线圈输入电流,在衔铁产生了控制磁通而形成的.因此需先求出力矩马达的控制电流.通过力矩马达的磁路分析可求出电磁力矩的计算公式.a.力矩马达的控制电流参看永磁动铁式力矩马达的工作原理图,在其工作时, 两个控制线圈由一个放大器供电,其常值电压Eb在每个控制线圈中产生的常值电流I0大小相等方向相反.当放大器有输入电压时,两个控制线圈的电流分别为:I1= I0+iI2= I0-i式中i1 i2--- 每个控制线圈中的电流;I0---每个控制线圈中的常值电流i---每个控制线圈中的信号电流;两个控制线圈的差动电流为Δi=i1-i2=2I=i c(1)I c ---输入马达的控制电流b. 衔铁中产生的控制磁通根据力矩马达的磁路原理图,应用磁路的基尔霍夫第二定律可得气隙的合成磁通, 继而应用磁路的基尔霍夫第一定律求出衔铁磁通：φa=φ1-φ2=2φgθ（a/Lg）+Δi（Nc/ Rg）式中φa ---衔铁磁通;φg ---衔铁在中位时气隙的极化磁通;θ---衔铁转角; a ---衔铁转动中心到磁极面中心的距离;Lg ---衔铁在中位时每个气隙的长度;Rg ---工作气隙的磁阻;NcΔi---永久磁铁产生的控制磁动势;c. 作用在衔铁上的电磁力矩根据马克斯威尔公式计算衔铁在磁场中所受的电磁吸力,可得由控制磁通和极化磁通相互作用在衔铁上产生的电磁力矩简化式为Td=KtΔi+Kmθ式中Td ---作用在衔铁上的电磁力矩;Kt---力矩马达的中位电磁力矩系数;Km---力矩马达的中位磁弹簧刚度;从式中可看出,在衔铁中产生的控制磁通以及由此产生的电磁力矩比例于差动电流.2) 永磁动圈式力马达的数学模型（电磁力矩计算）参见永磁动圈式力马达的工作原理图,力矩马达的可动线圈悬置于工作气隙中,永久磁铁在工作气隙中形成极化磁通,当控制电流加到线圈上时,线圈就会受到电磁力的作用而运动.其运运动方向和电流方向按左手定则判断.线圈上的电磁力克服弹簧力和负载力,产生一个与控制电流成比例的位移.由于电流方向与磁通方向垂直,根据载流导体在均匀磁场中所受的电磁力公式,可得力马达线圈所受的电磁力:F=BgлDNcic=Ktic式中F---线圈所受的电磁力;K t---电磁力系数F=BgлDNcN c---控制线圈的匝数.B g---工作气隙中的磁感应强度;D---线圈的平均直径;I c---通过线圈的控制电流.结论: 永磁动圈式力马达的电磁力与控制电流成正比,具有线性特性.2.3 液压放大元件电液伺服阀另一个组成部分是液压放大器,它是一种以机械运动来控制流体动力的元件.它将力矩马达(或力马达)输出的机械运动(转角或位移)转换为液压信号(液体的流量和压力)输出,并进行了功率放大.液压放大元件是伺服系统中的一种主要控制元件,其静动态特性对系统的性能影响很大.且结构简单,单位体积输出功率大,工作可靠和动态性能好.一.液压放大元件的种类液压放大元件有滑阀,喷咀挡板阀和射流管阀等.二.滑阀滑阀是靠节流原理工作的.它借助于阀芯与阀套间的相对运动改变节流口面积的大小,对流体流量或压力进行控制.滑阀结构形式多,控制性能好,在电液系统中应用最广泛.1.滑阀的结构及分类(1)按进出阀的通道数划分它与液压方向阀的通道数一样,有四通阀,三通阀和二通阀.四通阀有一个进油口,一个回油口,两个控制口.可用来控制双作用液压缸或马达.如图a所示.三通阀有一个进油口,一个回油口,一个控制口.只可用来控制差动液压缸.如图b所示.图b 三通阀图c 二通阀二通阀一个进油口,只有一个可变节流口,须和一个固定节流孔配合使用,才能用来控制差动液压缸. 如图c所示.(2)按滑阀的工作边数划分a.四边滑阀--与上对应四通阀有四个可控的节流口,又称四边滑阀,控制性能最好.如上图a所示.b. 双边滑阀--三通阀有两个可控的节流口,又称双边滑阀, 控制性能居中. 如上图b所示.c. 单边滑阀--单边滑阀只有一个可控的节流口, 控制性能最差.(3)按滑阀的预开口型式划分按滑阀阀芯在中位时,阀芯凸肩与阀套槽宽的几何尺寸关系划分有:a.正开口--阀芯凸肩与阀套槽宽的几何尺寸是负重叠的(即阀芯凸肩宽度大于阀套槽宽),参见图a.b.零开口--阀芯凸肩与阀套槽宽的几何尺寸是零重叠的(即阀芯凸肩宽度等于阀套槽宽),参见图b.c.负开口--阀芯凸肩与阀套槽宽的几何尺寸是正重叠的(即阀芯凸肩宽度小于阀套槽宽),参见图c.图a 正开口图b 零开口图c 负开口.阀的预开口形式对其性能,特别是零位附近特性影响很大.如下图所示:零开口阀具有线性流量增益特性,性能比较好.负开口阀由于流量增益特性有死区,将引起稳态误差,有时还可能引起游隙,从而产生稳定性问题.正开口在正开口区内外的流量增益变化大,压力灵敏度低,零位泄漏量大.图不同开口形式的流量特性1-零开口2-正开口3-负开口2.滑阀静态特性滑阀静态特性是指稳态情况下,阀的负载流量qL, 负载压力pL和滑阀的位移xv三者之间的关系,即qL=f(pL, xv).它表示滑阀的工作能力和性能,对系统的静动态特性计算有重大意义.阀的静态特性可用方程(压力－流量方程),曲线或特性参数(阀的系数)表示.(1) 滑阀静态特性a.压力－流量方程滑阀的控制流量可由滑阀节流口流量公式表示,其流量是阀芯位移和节流口的压降的函数.为了使问题简化,在推导压力－流量方程时,作了以下假设:a)液压能源是理想的恒压源,供油压力Ps为常数,回油压力P0为零.b)忽略管道和阀腔内的压力损失.c)假定液体是不可压缩的.d)假定阀各节流口流量系数相等.e)阀的窗口都是匹配和对称的.根据节流口流量公式,以四边滑阀为例,可推导出压力－流量方程:负载流量为QL=CdA2√1/ρ(ps - pL)- CdA1√1/ρ(ps + pL)式中Cd-为流量系数,ρ-为油密度, (ρ=870Kg/m3)A1- 为节流口1的面积;A2-为节流口2的面积;ps –为恒压油源压力pL-为负载压力,pL=p1-p2.供油流量为Qs=CdA2√1/ρ(ps - pL)+ CdA1√1/ρ(ps + pL)b.滑阀的静态特性曲线a)流量特性曲线阀的流量特性是指负载压降等于常数时, 负载流量与阀芯位移之间的关系,其图形表示即为流量特性曲线. 负载压降为0时的流量特性称空载流量特性.相应的曲线为空载流量特性曲线,如图a所示.图a 空载流量特性曲线图图b 压力特性曲线b)压力特性曲线阀的压力特性是指负载压降等于常数时, 负载压降与阀芯位移之间的关系,其图形表示即为压力特性曲线.通常所指的压力特性是指负载流量为0时的压力特性,相应的曲线为压力特性曲线,如图b所示.c)压力-流量特性曲线阀的压力-流量特性曲线是指阀芯位移一定时, 负载流量与负载压降之间关系的图形. 如下图所示为理想零开口四边滑阀的压力-流量特性曲线族.它全面描述了阀的稳态特性,并可获得阀的全部性能参数.阀在最大位移下的压力-流量特性曲线可以表示阀的工作能力和规格.当负载所需的压力和流量能被阀在最大位移下的压力-流量特性曲线所包围时,阀就能满足负载的要求阀的压力-流量特性曲线(2)零开口四边滑阀的静态特性a. 理想零开口四边滑阀的静态特性理想零开口滑阀是指径向间隙为零,工作边锐利的滑阀,如图所示.由于径向间隙为零,工作边锐利,因而在讨论静态特性时可不考虑它们的影响.且认为节流阀口为矩形,其面积A=W xv, (W-面积梯度xv-阀芯位移).a)理想零开口四边滑阀的压力－流量方程 理想零开口四边滑阀的压力－流量方程:QL=Cd W xv -(1)b)压力－流量曲线根据无因次压力－流量方程绘制压力－流量曲线如下图所示.因阀窗口是匹配且对称的,所以压力－流量曲线对称于原点.当阀在正常工作状态是按图中Ⅰ,Ⅲ象限曲线.只有在瞬态情况下,才会处于Ⅱ,Ⅳ象限曲线.⎪⎪⎭⎫ ⎝⎛-Lv v s p p χχρ1。

电液伺服系统原理
电液伺服系统是一种通过控制液压油流来实现位置、速度和力的精确控制的系统。

它由液压系统、电气系统和机械执行部分组成。

液压系统是电液伺服系统的核心部分，它包括液压泵、液压缸、液压阀和液压油箱。

液压泵通过压力油将液压油推送给液压缸，从而产生力或运动。

液压阀用于控制液压油的流动方向和流量。

液压油箱用于储存液压油，并保持其温度和清洁度。

电气系统通过控制电信号来控制液压系统。

它包括传感器、控制器和执行器。

传感器用于检测被控对象的位置、速度和力，并将其转化为电信号。

控制器接收传感器反馈的电信号，经过计算和处理后，输出控制信号给执行器。

执行器接收控制信号，并控制液压阀的开关状态，从而控制液压系统的运动和力。

机械执行部分将液压系统的力和运动传递给被控对象。

它包括液压缸、阀门、连接杆等元件。

液压缸接收液压油的力，并将其转化为线性运动。

阀门用于控制液压油流的方向和流量。

连接杆将液压缸的运动传递给被控对象，实现位置、速度和力的控制。

总之，电液伺服系统通过控制液压油流来实现位置、速度和力的精确控制。

液压系统、电气系统和机械执行部分相互配合，完成对被控对象的精确控制。

电液伺服控制系统概述摘要：电液伺服控制是液压领域的重要分支。

多年来，许多工业部门和技术领域对高响应、高精度、高功率——重量比和大功率液压控制系统的需要不断扩大，促使液压控制技术迅速发展。

特别是控制理论在液压系统中的应用、计算及电子技术与液压技术的结合，使这门技术不论在原件和系统方面、理论与应用方面都日趋完善和成熟，并形成一门学科。

目前液压技术已经在许多部门得到广泛应用，诸如冶金、机械等工业部门及飞机、船舶部门等。

关键词：电液伺服控制液压执行机构伺服系统又称随机系统或跟踪系统，是一种自动控制系统。

在这种系统中，执行元件能以一定的精度自动地按照输入信号的变化规律动作。

液压伺服系统是以液压为动力的自动控制系统，由液压控制和执行机构所组成。

一、电液控制系统的发展历史液压控制技术的历史最早可以追溯到公元前240年,一位古埃及人发明的液压伺服机构——水钟。

而液压控制技术的快速发展则是在18世纪欧洲工业革命时期,在此期间,许多非常实用的发明涌现出来,多种液压机械装置特别是液压阀得到开发和利用,使液压技术的影响力大增。

18世纪出现了泵、水压机及水压缸等。

19世纪初液压技术取得了一些重大的进展,其中包括采用油作为工作流体及首次用电来驱动方向控制阀等。

第二次世界大战期间及战后,电液技术的发展加快。

出现了两级电液伺服阀、喷嘴挡板元件以及反馈装置等。

20世纪50～60年代则是电液元件和技术发展的高峰期,电液伺服阀控制技术在军事应用中大显身手,特别是在航空航天上的应用。

这些应用最初包括雷达驱动、制导平台驱动及导弹发射架控制等,后来又扩展到导弹的飞行控制、雷达天线的定位、飞机飞行控制系统的增强稳定性、雷达磁控管腔的动态调节以及飞行器的推力矢量控制等。

电液伺服驱动器也被用于空间运载火箭的导航和控制。

电液控制技术在非军事工业上的应用也越来越多,最主要的是机床工业。

在早些时候,数控机床的工作台定位伺服装置中多采用电液系统(通常是液压伺服马达)来代替人工操作,其次是工程机械。

电液伺服系统的原理及应用一．电液伺服系统概述电液伺服系统在自动化领域是一类重要的控制设备，被广泛应用于控制精度高、输出功率大的工业控制领域．液体作为动力传输和控制的介质，跟电力相比虽有许多不甚便利之处且价格较贵，但其具有响应速度快、功率质量比值大及抗负载刚度大等特点，因此电液伺服系统在要求控制精度高、输出功率大的控制领域占有独特的优势。

电液伺服控制系统是以液压为动力，采用电气方式实现信号传输和控制的机械量自动控制系统。

按系统被控机械量的不同，它又可以分为电液位置伺服系统、电液速度伺服控制系统和电液力控制系统三种。

我国的电液伺服发展水平目前还处在一个发展阶段，虽然在常规电液伺服控制技术方面，我们有了一定的发展。

但在电液伺服高端产品及应用技术方面，我们距离国外发达国家的技术水平还有着很大差距。

电液伺服技术是集机械、液压和自动控制于一体的综合性技术，要发展国内的电液伺服技术必须要从机械、液压、自动控制和计算机等各技术领域同步推进。

二．电液伺服的组成电液控制系统是电气液压控制系统简称，它由电气控制及液压两部分组成。

在电子-液压混合驱动技术里，能量流是由电子控制，由液压回路传递，充分结合了电子控制和液压传动两者混合驱动技术的优点避免了它们各自的缺陷。

⑴电子驱动技术的特点①高精度、高效率，低能耗、低噪音②高性能动态能量控制③稳定的温度性能④能量再生及反馈电网⑤在循环空闲的时间没有能量损失⑵液压驱动技术的特点①高(力/功)密度②结构紧凑③液压马达（油缸）是大功率且经济的执行元件④在液压系统做压力控制的时候有明显的能量流失液压部分：以液体为传动介质，靠受压液体的压力能来实现运动和能量传递。

基于液压传动原理，系统能够根据机械装备的要求，对位置、速度、加速度、力等被控量按一定的精度进行控制，并且能在有外部干扰的情况下，稳定、准确的工作，实现既定的工艺目的。

（工控网）液压伺服阀是输出量与输入量成一定函数关系，并能快速响应的液压控制阀，是液压伺服系统的重要元件。

电液伺服系统在数控机床中的应用伺服系统是一种通过感应和响应外部信号来调整输出的自动控制系统。

电液伺服系统是一种使用电力和液压传动技术的伺服系统，被广泛应用于数控机床中。

本文将探讨电液伺服系统在数控机床中的应用，并介绍其优势和发展趋势。

一、电液伺服系统的工作原理电液伺服系统主要由电液伺服阀、液压伺服缸、传感器、执行器和控制器等组成。

其工作原理是：控制器通过传感器获得外部输入信号，然后将信号传递给电液伺服阀。

电液伺服阀根据接收到的信号来控制油路的开闭，调节液压伺服缸的运动。

液压伺服缸将运动转化为力或位移输出，从而实现对机械装置的精确控制。

二、1. 位置控制：电液伺服系统通过精确的位置控制能够实现数控机床的高精度加工。

通过传感器获得工作台或刀具的位置信号，控制器根据设定值对电液伺服阀进行控制，使得机械装置按照预定的路径和速度进行准确定位。

2. 速度控制：电液伺服系统能够实现数控机床的平稳加速和减速操作。

控制器根据设定值对电液伺服阀进行控制，调节液压伺服缸的运动速度，从而实现对机械加工的平滑速度控制。

3. 力控制：电液伺服系统能够实现数控机床的精确力控制。

通过传感器获取工作台或刀具的力信号，控制器根据设定值对电液伺服阀进行控制，调节液压伺服缸的输出力，确保机械装置对工件施加恰当的力。

4. 自动化操作：电液伺服系统能够实现数控机床的自动化操作。

通过控制器中预设的程序，可以实现自动切换刀具、自动换夹具、自动调整加工参数等功能，提高了数控机床的生产效率和加工质量。

三、电液伺服系统的优势1. 高精度：电液伺服系统具有响应速度快、位置控制精度高的特点，可以满足数控机床对于精密加工的要求。

2. 高可靠性：电液伺服系统由于采用了液压传动技术，具有承受高负载和冲击的能力，能够适应数控机床长时间、高负荷运行的需求。

3. 高适应性：电液伺服系统能够适应不同的加工需求，通过调整控制器中的参数实现不同的运动模式和控制策略。

4. 易于维护：电液伺服系统的设计相对简单，维修和更换零部件相对容易，能够降低机床维护成本和停机时间。

电液伺服系统的设计与实现随着科技的不断发展，机械设备的功能和性能要求也越来越高。

而在众多机械设备中，电液伺服系统以其优良的性能和高效的工作模式，已经成为了广泛应用的设备之一。

本文将就电液伺服系统的设计和实现进行讨论，以期提高其性能和工作效率。

一、电液伺服系统的组成电液伺服系统是由3个部分组成的：电子控制单元、电液传动系统和执行机构。

1. 电子控制单元电子控制单元包括控制器和信号处理器，控制器是整个系统的核心。

它可以接收来自传感器的反馈信息，根据内部程序计算出控制信号，并输出到执行机构，实现对执行机构的精确控制。

2. 电液传动系统电液传动系统是整个电液伺服系统的动力源，它包括电液转换器、电动机、泵、油箱、阀门等组成。

电动机通过传动装置，驱动泵产生压力液体，液体经过阀门进入执行机构，实现机械臂等动作。

3. 执行机构执行机构是电液伺服系统的输出节点，它通过接收液压驱动，转换为机械运动。

在典型的电液伺服系统中，执行机构通常包括液压缸、液压马达、液压单元等。

二、电液伺服系统的优点1. 精度高因为电液伺服系统可以接收来自传感器的反馈信息，根据内部程序计算出控制信号，并输出到执行机构，实现对执行机构的精确控制，所以其控制精度很高，可以满足高精密度机械设备的要求。

2. 动态性能好电液伺服系统的调节速度快，反应灵敏。

它不仅可以适应于各种工况的需要，而且可以根据需要进行控制和调节。

相比之下，其他传动系统难以满足这些要求。

3. 可扩展性强电液伺服系统的结构比较清晰，它根据要求可以进行功能扩展。

同时，它也可以与其他的控制系统进行集成，如PLC、CAN总线等。

三、电液伺服系统的设计电液伺服系统的设计必须根据所需的实际应用来进行，下面简单介绍了一些设计方法。

1. 系统参数计算电液伺服系统的设计一定要进行系统参数计算，以确保正确的系统工作。

主要包括负载惯性、运动速度、加速度、油液流量、泵、马达的型号、离合器等参数的计算。

2. 控制系统设计控制系统设计是电液伺服系统设计的核心问题。

电液伺服系统
电液伺服系统电液伺服系统是一种由电信号处理装置和液压动力机构组成的反馈控制系统。

最常见的有电液位置伺服系统、电液速度控制系统和电液力（或力矩）控制系统。

图1是一个典型的电液位置伺服控制系统。

图中反馈电位器与指令电位器接成桥式电路。

反馈电位器滑臂与控制对象相连，其作用是把控制对象位置的变化转换成电压的变化。

反馈电位器与指令电位器滑臂间的电位差（反映控制对象位置与指令位置的偏差）经放大器放大后，加于电液伺服阀转换为液压信号，以推动液压缸活塞，驱动控制对象向消除偏差方向运动。

当偏差为零时，停止驱动，因而使控制对象的位置总是按指令电位器给定的规律变化。

电液伺服系统中常用的位置检测元件有自整角机、旋转变压器、感应同步器和差动变压器等。

伺服放大器为伺服阀提供所需要的驱动电流。

电液伺服阀的作用是将小功率的电信号转换为阀的运动，以控制流向液压动力机构的流量和压力。

因此，电液伺服阀既是电液转换元件又是功率放大元件，它的性能对系统的特性影响很大，是电液伺服系统中的关键元件。

液压动力机构由液压控制元件、执行机构和控制对象组成。

液压控制元件常采用液压控制阀或伺服变量泵。

常用的液压执行机构有液压缸和液压马达。

液压动力机构的动态特性在很大程度上决定了电液伺服系统的性能。

为改善系统性能，电液伺服系统常采用串联滞后校正来提高低频增益，降低系统的稳态误差。

此外，采用加速度或压力负反馈校正则是提高阻尼性能而又不降低效率的有效办法。

电液伺服系统工作原理
电液伺服系统是一种通过电气信号控制液压执行机构的系统。

它利用电液转换装置将电能转换为液压能，并通过液压传动将能量传递到执行机构上，从而实现机械装置的运动控制。

电液伺服系统具有快速、准确、可靠的特点，在工业自动化控制领域得到广泛应用。

电液伺服系统的工作原理主要包括信号处理、电液转换、液压传动和执行机构四个部分。

信号处理部分将控制信号转换为电压或电流信号，经过调节后送至电液转换部分。

电液转换部分由电液转换器和液压放大器组成，其主要功能是将电信号转换为液压信号，并放大转换后的液压信号，以便驱动液压执行机构。

液压传动部分是电液伺服系统的核心部分，通过液压传动装置将液压能量传递到执行机构上。

液压传动装置通常由液压泵、液压阀、液压缸等组成。

液压泵负责产生压力油液，液压阀用于控制液压油液的流动方向和流量，液压缸则是执行机构的核心部件，它根据液压信号产生的压力油液推动活塞运动，从而实现机械装置的运动控制。

执行机构接收液压信号并进行相应的动作。

执行机构通常由液压马达、液压缸或液压伺服阀等组成，它们根据液压信号产生的力或位移来控制机械装置的运动。

总的来说，电液伺服系统的工作原理是通过将控制信号转换为液压信号，并通过液压传动装置将液压能量传递到执行机构上，从而实现对机械装置的运动控制。

这种系统具有快速、准确、可靠的特点，广泛应用于工业自动化控制领域。

电液伺服系统的优化设计与控制研究概述电液伺服系统是一种将电力与液压技术相结合的控制系统，能够实现高精度、快速响应的运动控制。

在工业自动化、航空航天等领域有广泛的应用。

本文将围绕电液伺服系统的优化设计与控制展开研究，深入探讨相关技术和方法。

一、电液伺服系统的组成与工作原理电液伺服系统由电气控制部分和液压执行部分组成。

电气控制部分包括传感器、控制器、电动机等，液压执行部分包括液压阀、液压缸等。

电液伺服系统的工作原理是通过电气信号控制液压系统的动作，实现位置、速度、力矩等的精确控制。

二、电液伺服系统的优化设计电液伺服系统的优化设计是提高系统性能、减少能耗和延长使用寿命的重要环节。

主要包括以下几个方面的工作：1. 参数优化：通过对系统参数的合理设计和选择，提高系统的控制性能。

包括选取合适的电动机、液压阀、液压缸等，并确定其参数值，以满足系统的需求。

2. 结构优化：通过对系统结构的调整和优化，减少系统的复杂性和能耗。

可以采用流量分配器、减压阀等组件来改善系统的性能。

同时，还需要考虑系统的可维护性和可靠性。

3. 控制算法优化：选用合适的控制算法，优化系统的响应速度、稳定性和精度。

常用的控制算法包括比例控制、积分控制、PID控制等。

还可以采用模型预测控制、自适应控制等高级控制方法，提高系统的性能。

三、电液伺服系统的控制研究电液伺服系统的控制是其研究的核心内容。

在实际应用中，为了满足不同的控制需求，需要研究和开发相应的控制方法和技术。

以下是几个常见的控制研究方向：1. 位置控制：电液伺服系统可以实现高精度的位置控制。

可以通过采用编码器等传感器，将位置信号反馈给控制器进行闭环控制。

同时，还可以采用滤波器、补偿器等技术，减少位置误差和振荡现象。

2. 力矩控制：对于需要精确控制力矩的应用场景，如机械臂、液压切割等，通过采用力传感器等设备，可以实现对力矩的精确控制。

需要研究合适的力矩控制算法和技术，提高系统的控制精度。

电液伺服系统的建模与控制电液伺服系统是一种利用电液转换器将电气信号转化为液压驱动力控制机械系统的方法。

它在机械系统精密控制中具有非常重要的地位。

本文将介绍电液伺服系统的建模和控制方法。

1. 电液伺服系统的模型建立电液伺服系统的建模是在液压部分和电气部分的模型之上进行的。

液压部分的模型通常包括油液系统和液压执行元件，如液压缸、液压马达等。

电气部分则包括电气控制器、电机和传感器。

1.1 液压系统的模型液压系统的模型可以包括两级建模，即液体动力学和液压执行元件建模。

液体动力学建模通常根据爬升法或容积法，对压力、流量、速度等参数进行建模分析。

其中，爬升法可用于建立高精度弱非线性的流体动力学模型，容积法适用于建立低精度强非线性的流体动力学模型。

液压执行元件建模是通过分析液压执行元件的工作原理，对其液压特性进行数学建模。

例如，液压缸的模型可以根据柱塞面积、活塞活动范围、缸筒面积等参数构建。

1.2 电气系统的模型电气系统的模型涵盖了电气控制器、电机和传感器等部分。

电气控制器以闭环控制方式实现伺服控制。

在此基础上，我们通常将电动机哈密顿模型建立为一阶两端静差模型。

同时也可以采用Pade逼近方法将电机模型转换为有理分式模型，从而更加准确的描述电机动态。

传感器的模型建立依据其工作原理，例如，位置传感器的模型可以建立为位移与输出电压的函数关系。

在系统建模中，通常采用理想模型、一阶惯性模型等来建立传感器的模型。

2. 电液伺服系统的控制方法在电液伺服系统中，我们通常采用PID控制算法进行伺服控制。

PID控制是一种基于传统控制方法的强建模控制方法，对于线性和线性近似系统有较好的控制效果。

控制系统的目标是通过反馈控制实现输出结果的精确控制。

在反馈信号的加入后，控制信号将通过电液转换器驱动液压执行元件实现力、运动的控制。

在此基础上，我们可以采用自适应控制方法、模糊控制方法、神经网络控制方法等先进控制技术对电液伺服系统进行改进和优化，以适应不同的控制要求。

电液伺服系统的性能分析与控制电液伺服系统是一种非常重要的机电一体化控制系统。

其中，电液伺服阀、电液伺服油泵和电液缸等都是其基本组成部分。

从理论上讲，电液伺服系统的工作原理非常复杂。

但实际上，只要将其主要组成部分捆绑在一起，就可以满足由系统所需要的控制。

实现电液伺服系统的控制是非常重要的，因为控制系统的稳定性、响应性和准确度直接影响系统的运行效果。

通过为电液伺服系统提供适当的控制策略，可以增强其控制能力，优化系统性能，满足不同的应用需求。

下面将针对电液伺服系统的性能分析和控制进行详细的讨论。

电液伺服系统的性能分析在分析电液伺服系统的性能方面，需要考虑以下三个方面：稳定性、响应时间和准确度。

稳定性电液伺服系统的稳定性是保证系统长期稳定运行的关键因素。

稳定性可以从两个方面进行分析：动态稳定性和静态稳定性。

动态稳定性是指系统在受到外界扰动后，能够尽快地恢复到平衡状态。

动态稳定性可以通过考虑电液伺服系统的振动频率和阻尼来建立模型。

该模型允许分析阻尼特性和振动频率的影响，即了解系统在受到冲击负载时如何响应，以及系统如何通过自适应调节来消除这种影响。

当电液伺服系统出现大幅度振动时，可以通过在系统中添加小幅度振动来实现自适应调节的目标。

静态稳定性是指系统在整个控制过程中能够保持一致性和准确性。

在电液伺服系统中，静态稳定性往往与系统PID控制器有关。

通过调整PID参数，可以分析系统的错误响应并进行系统准确性的校正。

要重点关注的是，增加比例控制器的参数会增加静态稳定性，但为了防止系统过度振荡，需要减少PID系统的增益。

响应时间电液伺服系统的响应时间是指系统从接收输入到产生反应的时间。

响应时间直接决定了系统的反馈速度和准确度。

响应时间可能受到如下因素的影响：传感器响应时间、放大器响应时间和电液伺服阀的动态性能等。

传感器响应时间是从输出信号增加到满量程的时间，是指放大器输出充分变化的时间。

如果从传感器的角度出发，那么输出响应特性是指输出恢复到0%需要的时间（即从输出信号增加到输出反转的时间）。
