高压灭菌锅 -- Hirayama本页导航:·HV系列高压灭菌锅·高压灭菌锅HVE-50·高压灭菌锅HG-50·高压灭菌锅HPV-50·高压灭菌锅HVN-50/85·高压灭菌锅HPM-16·高压灭菌锅HVA-85/110·高压灭菌锅HA-300P·高压灭菌锅HRH-110·HRM系列高压灭菌锅·高压灭菌锅HLM/HCM-36·高压灭菌锅HA-MIV·高压灭菌锅HA-300MD·高压灭菌锅HB-305M·HL系列高压灭菌锅日本Hirayama公司是一家研究、制造高压灭菌锅的专业厂家，成立于1924年，其生产的高压灭菌锅种类齐全，性能稳定，已经广泛应用于微生物学、医学和科研等领域的实验室。
该公司长期秉承研究创新的传统，产品在同类产品中始终处于领先地位。
高压灭菌锅HV系列●主要特点：·电动锁系统：仅用触摸控制器就可以轻易和安全地开启箱盖·安全双向检测（显示）联锁装置：通过检测内压力和箱内温度，该安全系统才能锁住箱盖；该系统确保使用时，具有更大的安全性·双向传感系统监控空气排除状态：为了避免残留空气影响到灭菌结果，本仪器采用双向传感器检测灭菌器内是否有残留空气·自动排气装置：采用最新的自动排除蒸汽的装置以达到不用沸腾就能对液体基质进行灭菌；在灭菌完成后，蒸汽可以预先设定速率逐渐地释放蒸汽·琼脂处理方法：允许使用者更大幅度地加快融化琼脂或对箱内进行预热·自动编排启动程序：内置定时器可设定一段时间程序，以使高压灭菌锅自动启动一个灭菌周期（最长可维持一个星期）·记忆（储存）支持系统：可以改变各种参数（如灭菌、排气、加热等参数），且一旦发生改变（甚至发生停电故障）上述参数仍能被保留下来·节省空间的设计：采用垂直向上打开箱盖，节省空间（相对铰链式水平打开箱盖的型号而言）·多种任选附件：提供多种相关附件供选购（如SUS灭菌吊筐，药物废物处理筐）·过程状况显示：通过一组闪光灯指示出当前灭菌过程的多种情况·功能延伸选配件：有浮标感应器、数字打印机、自动供水单元和冷却单元。

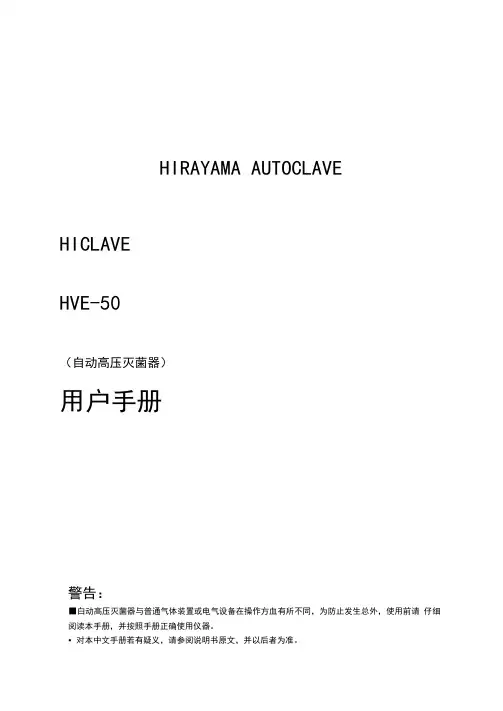

HIRAYAMA AUTOCLAVE HICLAVEHVE-50（自动高压灭菌器）用户手册警告：■白动高压灭菌器与普通气体装置或电气设备在操作方血有所不同，为防止发生总外，使用前请仔细阅读本手册，并按照手册正确使用仪器。
•对本中文手册若有疑义，请参阅说明书原文，并以后者为准。
仪器简单操作说明1、插上电源插头，打开开关，按“POWER ON/OFF"键开启电源。
2、确认压力表读数为0,将LOCK/UNLOCK 推向右边,打开盖子,加水2升（可通过底盘中心小孔观察水位，灭菌腔每天需换水一次）。
3、确认排汽瓶中的水位界于HIGH和LOW之间，否则取出该塑料瓶倒水或加水若干（见用户手册第12页示意图）。
4、装入待灭菌物，盖上盖子，将LOCK/UNLOCK杆推向左边。
（连续灭菌时，第2 次操作前请确保灭菌腔温度已降至50以下。
）£5、按"MODE"键选择工作模式，根据需要检查和修改温度、时间设定值。
6、按“START/STOP”键，仪器即开始灭菌过程。
若确实需要停止灭菌，再按该键一次仪器即退回待机状态。
7、灭菌完毕，待温度下降，压力表读数为0时，将LOCK/UNLOCK ff推向右边，打开盖子。
（保温状态时需先按“START/STOP”停止运行。
若仪器进入节电模式需先按任意键恢复面板显示后方可进行其它操作）。
8、取出灭菌物（小心避免蒸汽及灭菌物烫伤手脸）。
9、按“POWER ON/OFF”键关闭电源，断开开关，拔下插头。
待仪器充分冷却后，擦干表面冷凝水，并进行灭菌腔排水。
口特别注意事项：1、本仪器系高温高压自动灭菌设备，除特别注意事项外，普通高压灭菌器所要求的常规操作规范对于本仪器的操作同样必须遵循。
2、本仪器不可用于腐蚀性、易燃、易爆和热压不稳定等物品的灭菌。
3、灭菌器盖子仅当仪器通电且温度下降、压力表读数为0时方可开启，不可强行用力打开，以免仪器损坏和发生意外伤害事故。
生长，即可待用。

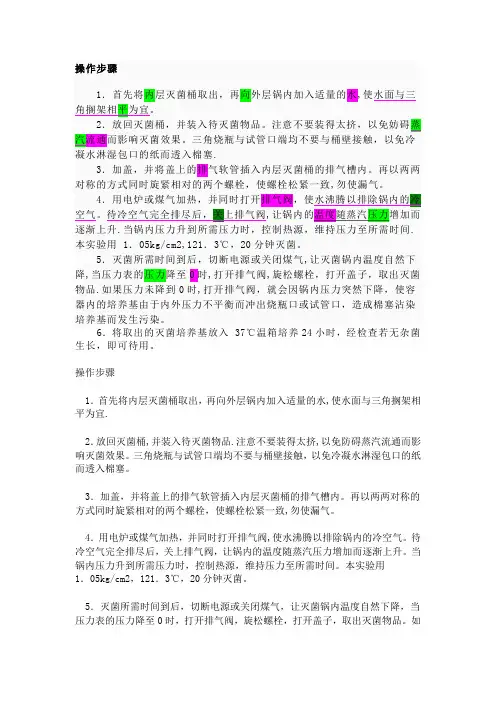

操作步骤1．首先将内层灭菌桶取出，再向外层锅内加入适量的水,使水面与三角搁架相平为宜.2．放回灭菌桶,并装入待灭菌物品.注意不要装得太挤,以免防碍蒸汽流通而影响灭菌效果。
三角烧瓶与试管口端均不要与桶壁接触，以免冷凝水淋湿包口的纸而透入棉塞。
3．加盖，并将盖上的排气软管插入内层灭菌桶的排气槽内。
再以两两对称的方式同时旋紧相对的两个螺栓，使螺栓松紧一致,勿使漏气。
4．用电炉或煤气加热，并同时打开排气阀,使水沸腾以排除锅内的冷空气。
待冷空气完全排尽后，关上排气阀，让锅内的温度随蒸汽压力增加而逐渐上升。
当锅内压力升到所需压力时，控制热源，维持压力至所需时间。
本实验用1．05kg/cm2，121．3℃，20分钟灭菌。
5．灭菌所需时间到后，切断电源或关闭煤气，让灭菌锅内温度自然下降，当压力表的压力降至0时，打开排气阀，旋松螺栓，打开盖子，取出灭菌物品。
如果压力未降到0时,打开排气阀，就会因锅内压力突然下降,使容器内的培养基由于内外压力不平衡而冲出烧瓶口或试管口，造成棉塞沾染培养基而发生污染。
6．将取出的灭菌培养基放入37℃温箱培养24小时,经检查若无杂菌生长,即可待用。
HVE—50 高压灭菌锅目录百度名片高压蒸汽灭菌器的分类高压灭菌的原理HVE-50的特点注意事项操作步骤编辑本段百度名片HVE-50 高压灭菌锅[1]灭菌器是利用饱和压力蒸汽对物品进行迅速而可靠的消毒灭菌设备，适用于医疗卫生事业、科研、农业等单位.对医疗器械、敷料、玻璃器皿、溶液培养基等进行消毒灭菌，也适用高原地区作蒸餐设备和企事业单位制取高质量饮用水，也可作为制取高温蒸汽源设备。
HVE—50是HV系列的经济改进型，它的大小、灭菌容量和许多灭菌参数均与HV—50相同。
编辑本段高压蒸汽灭菌器的分类高压蒸汽灭菌器的分类，按照样式大小分为手提式高压灭菌器、立式压力蒸汽灭菌器、卧式高压蒸汽灭菌器等。
手提式高压灭菌器为18L、24L、30L。

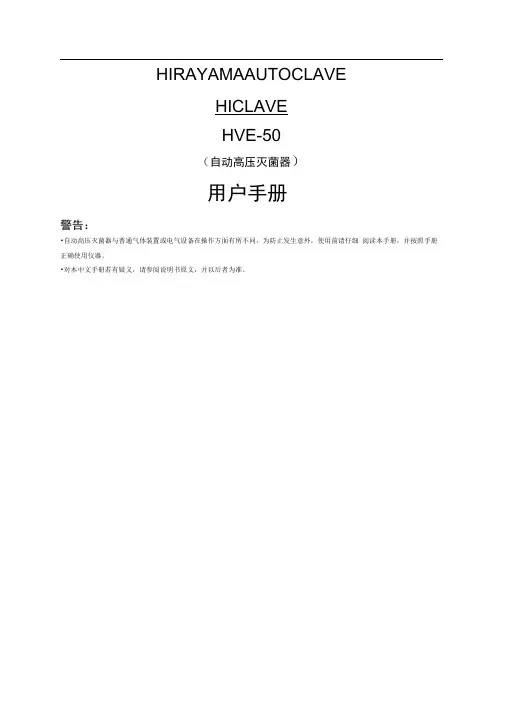

HIRAYAMAAUTOCLAVEHICLAVEHVE-50（自动高压灭菌器）用户手册警告：•自动高压灭菌器与普通气体装置或电气设备在操作方面有所不同，为防止发生意外，使用前请仔细阅读本手册，并按照手册正确使用仪器。
•对本中文手册若有疑义，请参阅说明书原文，并以后者为准。
仪器简单操作说明1插上电源插头，打开开关，按“ POWERON/OF键开启电源。
2、确认压力表读数为0,将LOCK/UNLOC杆推向右边，打开盖子，加水2升（可通过底盘中心小孔观察水位，灭菌腔每天需换水一次）。
3、确认排汽瓶中的水位界于HIGH和LOW之间，否则取出该塑料瓶倒水或加水若干（见用户手册第12页示意图）。
4、装入待灭菌物，盖上盖子，将LOCK/UNLOCK推向左边。
（连续灭菌时，第2次操作前请确保灭菌腔温度已降至50C以下。
）5、按“ MODE键选择工作模式，根据需要检查和修改温度、时间设定值。
6、按“ START/STOP键，仪器即开始灭菌过程。
若确实需要停止灭菌，再按该键一次仪器即退回待机状态。
7、灭菌完毕，待温度下降，压力表读数为0时，将LOCK/UNLOCK推向右边，打开盖子。
（保温状态时需先按“ START/STOP停止运行。
若仪器进入节电模式需先按任意键恢复面板显示后方可进行其它操作）。
8、取出灭菌物（小心避免蒸汽及灭菌物烫伤手脸）。
9、按“ POWERON/OF键关闭电源，断开开关，拔下插头。
待仪器充分冷却后，擦干表面冷凝水，并进行灭菌腔排水。
口特别注意事项：1、本仪器系高温高压自动灭菌设备，除特别注意事项外，普通高压灭菌器所要求的常规操作规范对于本仪器的操作同样必须遵循。
2、本仪器不可用于腐蚀性、易燃、易爆和热压不稳定等物品的灭菌。
3、灭菌器盖子仅当仪器通电且温度下降、压力表读数为0时方可开启，不可强行用力打开，以免仪器损坏和发生意外伤害事故。
4、操作过程谨防蒸汽和灭菌物品烫伤。
5、仪器工作中若遇异常情况，请参照用户手册妥善处理，必要时请及时关闭电源开关，并联系当地经销商，保修期内未经授权，用户不得擅自更改仪器相关部件。

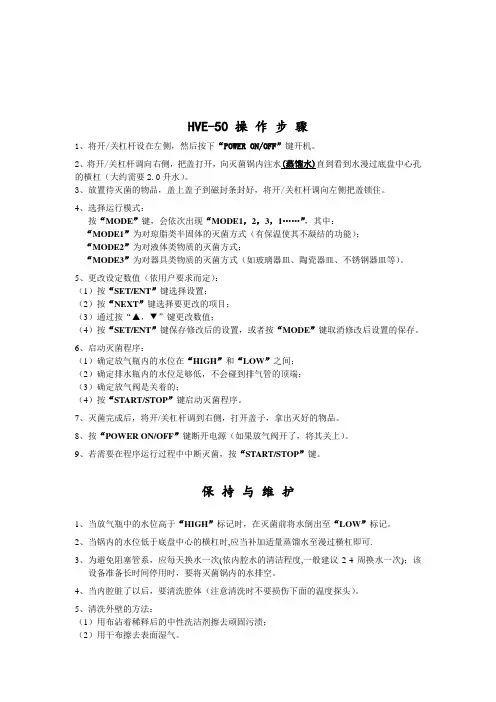

HVE-50 操作步骤1、将开/关杠杆设在左侧，然后按下“POWER ON/OFF”键开机。
2、将开/关杠杆调向右侧，把盖打开，向灭菌锅内注水(蒸馏水)直到看到水漫过底盘中心孔的横杠（大约需要2.0升水）。
3、放置待灭菌的物品，盖上盖子到磁封条封好，将开/关杠杆调向左侧把盖锁住。
4、选择运行模式：按“MODE”键，会依次出现“MODE1，2，3，1……”，其中：“MODE1”为对琼脂类半固体的灭菌方式（有保温使其不凝结的功能）；“MODE2”为对液体类物质的灭菌方式；“MODE3”为对器具类物质的灭菌方式（如玻璃器皿、陶瓷器皿、不锈钢器皿等）。
5、更改设定数值（依用户要求而定）：（1）按“SET/ENT”键选择设置；（2）按“NEXT”键选择要更改的项目；（3）通过按“▲，▼”键更改数值；（4）按“SET/ENT”键保存修改后的设置，或者按“MODE”键取消修改后设置的保存。
6、启动灭菌程序：（1）确定放气瓶内的水位在“HIGH”和“LOW”之间；（2）确定排水瓶内的水位足够低，不会碰到排气管的顶端；（3）确定放气阀是关着的；（4）按“START/STOP”键启动灭菌程序。
7、灭菌完成后，将开/关杠杆调到右侧，打开盖子，拿出灭好的物品。
8、按“POWER ON/OFF”键断开电源（如果放气阀开了，将其关上）。
9、若需要在程序运行过程中中断灭菌，按“START/STOP”键。
保持与维护1、当放气瓶中的水位高于“HIGH”标记时，在灭菌前将水倒出至“LOW”标记。
2、当锅内的水位低于底盘中心的横杠时,应当补加适量蒸馏水至漫过横杠即可.3、为避免阻塞管系，应每天换水一次(依内腔水的清洁程度,一般建议2-4周换水一次)；该设备准备长时间停用时，要将灭菌锅内的水排空。
4、当内腔脏了以后，要清洗腔体（注意清洗时不要损伤下面的温度探头）。
5、清洗外壁的方法：（1）用布沾着稀释后的中性洗洁剂擦去顽固污渍；（2）用干布擦去表面湿气。
杀菌锅作业指导书一、目的：使操作人员依据工艺参数进一步熟悉设备的操作规程。
二、技术参数：1．杀菌容积：2.03 m32．最高工作压力：0.30Mpa3.最高工作温度：145℃4．工作介质：水和蒸汽三、操作工艺流程1、检查：启动空压机（0.4Mpa-0.8Mpa）2．关门：产品推进杀菌锅之后，将杀菌锅的锅门旋动扳手旋到关的位置，然后把锅门机械锁块扳手板到关的位置，最后将密封圈控制阀旋到充气的位置。
3、杀菌操作：①上罐预热（上罐加热温度需要操作人员控制，设备没有自动控制）上罐压力（0.16~0.22Mpa参考值）如果高于参考值，打上罐预热完成。
②下罐杀菌:③回收热水下罐杀菌完成之后，需要将热水会回收到上罐当杀菌过程中，压力控制尤为重要，如果压力控制不好，产品外观包装会有气泡产生，加快细菌繁殖，操作说明着重标注压力开关打开和关闭的时间，请注意操作温控仪内部参数设定：（内部参数不可调乱，调乱重调）按住温控仪SET键5秒，进入设定界面，参数之间切换轻触SET键CC：0002（固定值）SC：0000（修正值，根据水印温度计和温控仪显示温度，调节正负值）AL：0000（固定值）AlCC: 0002（固定值）LCY: 0（固定值）最后按住温控仪SET键5秒确认、使用、维护与保养1、用户应根据本单位的生产工艺杀菌条件和本杀菌锅的技术性能制订杀菌锅安全操作规程，并严格执行。
杀菌锅安全操作规程至少应包括：（1）杀菌锅的操作工艺指标及最高工作压力，最高工作温度。
（2）杀菌锅的操作方法与程序和注意事项。
（3）生产运行中应重点检查项目和部位，以及运行中可能出现的异常现象和防止措施。
（4）设备停用时的保养方法。
2、本设备严禁超过设计压力、温度运行。
3、使用杀菌锅的操作人员应经培训考试合格，应严格遵守安全操作规程和岗位责任制；发现不正常现象应及时处理。
4、杀菌锅装设有安全阀、压力表、温度计等附件，要保持安全，齐全、灵敏、可靠。

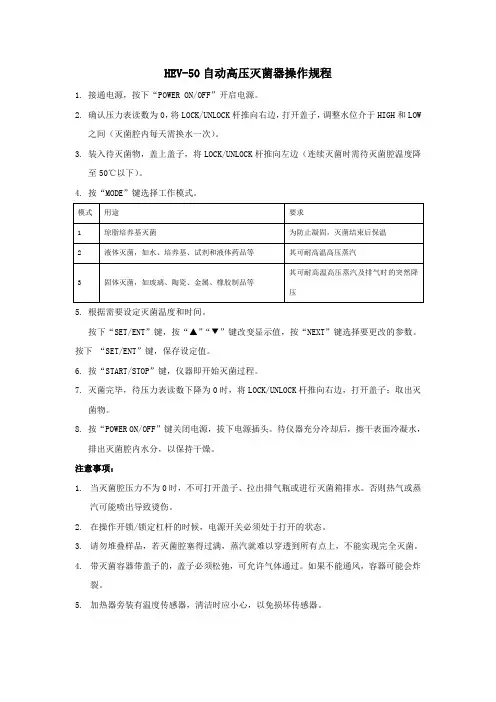

HEV-50自动高压灭菌器操作规程
1. 接通电源，按下“POWER ON/OFF”开启电源。
2. 确认压力表读数为0，将LOCK/UNLOCK杆推向右边，打开盖子，调整水位介于HIGH和LOW
之间（灭菌腔内每天需换水一次）。
3. 装入待灭菌物，盖上盖子，将LOCK/UNLOCK杆推向左边（连续灭菌时需待灭菌腔温度降
至50℃以下）。
4. 按“MODE”键选择工作模式。
5. 根据需要设定灭菌温度和时间。
按下“SET/ENT”键，按“▲”“▼”键改变显示值，按“NEXT”键选择要更改的参数。
按下“SET/ENT”键，保存设定值。
6. 按“START/STOP”键，仪器即开始灭菌过程。
7. 灭菌完毕，待压力表读数下降为0时，将LOCK/UNLOCK杆推向右边，打开盖子；取出灭
菌物。
8. 按“POWER ON/OFF”键关闭电源，拔下电源插头。
待仪器充分冷却后，擦干表面冷凝水，
排出灭菌腔内水分，以保持干燥。
注意事项：
1.当灭菌腔压力不为0时，不可打开盖子、拉出排气瓶或进行灭菌箱排水。
否则热气或蒸
汽可能喷出导致烫伤。
2.在操作开锁/锁定杠杆的时候，电源开关必须处于打开的状态。
3.请勿堆叠样品，若灭菌腔塞得过满，蒸汽就难以穿透到所有点上，不能实现完全灭菌。
4.带灭菌容器带盖子的，盖子必须松弛，可允许气体通过。
如果不能通风，容器可能会炸
裂。
5.加热器旁装有温度传感器，清洁时应小心，以免损坏传感器。
仪器功能介绍：
灭菌器是利用饱和压力蒸汽对物品进行迅速而可靠的消毒灭菌设备，适用于医疗卫生事业、科研、农业等单位。
对医疗器械、敷料、玻璃器皿、溶液培养基等进行消毒灭菌。
仪器主要技术参数：
内部使用体积50L，带有3个不锈钢丝网眼吊篮。
可选的杀菌温度：105-135℃。
温度显示范围：5-137℃。
过程状况显示：通过一组闪光灯指示当前灭菌过程的多种情况。
采用垂直向上打开箱盖；
多种安全功能装置及示警系统：双向（检测）内联锁装置、压电断开、超温电断开、灭菌时间读数定时器、漏电断路和过载电流检测、缺水防止装置、温敏导线或断路检测器、密封保险盖（具有检查功能）、排气检查系统（随时可用）、（压力）安全阀、加热故障检测器；。
仪器使用注意事项：
1.使用前应确定底部蒸馏水盖过小孔。
2.篮子应垂直放置。
