袋收尘工作原理
袋收尘工作原理是通过诸多细小的滤袋将空气中的尘埃进行过滤、吸附和收集，从而净化空气。
袋式收尘器主要由一个含有大量细小滤袋的箱体、风机、清灰装置和底灰门组成。
当工业废气或粉尘通过风管进入袋式收尘器时，由于风机的作用，气流通过滤袋区域，滤袋的纤维内部结构以及电静力的作用将尘埃和颗粒物截留在滤袋表面上。
在收尘工作的过程中，当滤袋上的粉尘粒子积聚到一定程度时，会增加滤布的阻力，减小风量，影响收尘效果。
因此，需要定期进行清灰操作。
清灰装置会分批对滤袋进行自动清灰，主要有机械振打清灰、压缩空气喷吹清灰、电击清灰等方式。
通过这些清灰方法可以使积聚在滤袋上的尘埃和颗粒物迅速脱落，落入底灰门处，最终进入废渣容器。
袋式收尘器的优点是过滤效果好，收尘效果高，适用范围广。
其结构简单，操作维护方便，处理大气量。
缺点是清灰工作需要一定的时间和能源消耗，只适用于低浓度、小颗粒尘埃的过滤处理。
总之，袋收尘工作原理通过滤袋的作用将尘埃截留在滤布表面并进行定期清灰，从而达到净化空气的目的。
袋收尘工作原理及常见故障解决方法袋收尘器是一种常用于工业环境中的粉尘处理设备，可以有效地捕集和过滤粉尘。
它主要由布袋、滤袋骨架、气体进出口、清灰装置、压缩空气系统和控制系统等组成。
下面是袋收尘器的工作原理及常见故障解决方法。
1.工作原理：袋收尘器的工作原理主要分为过滤和清灰两个过程。
过滤过程：粉尘气体从进气口进入袋收尘器，经过布袋内外的滤料层，大部分粉尘颗粒被滤料截留下来，洁净气体通过滤袋骨架从出气口排出。
清灰过程：随着时间的推移，滤袋表面的粉尘逐渐增多，导致阻力升高，影响收尘器的工作效率。
在一定的压差设定值下，清灰装置将启动，通过压缩空气或机械装置将滤袋上的粉尘清除，使得滤袋恢复通气性能。
2.常见故障及解决方法：（1）滤袋破损或老化：滤袋长时间使用后可能会破损或老化，导致不能有效过滤粉尘。
解决方法：定期检查滤袋的状况，出现破损或老化的滤袋及时更换，以确保正常过滤效果。
（2）进气口或出气口堵塞：进出气口堵塞会导致气体通道不畅，影响收尘效果。
解决方法：定期清理进气口和出气口，以保持通畅。
（3）清灰装置故障：清灰装置部件损坏或操作不当会影响清灰效果，导致滤袋清理不彻底。
解决方法：检查清灰装置的部件是否完好，如压缩空气系统、喷吹装置等；根据清灰装置的工作原理，调整清灰装置的参数，确保清灰彻底。
（4）阻力过高：长期使用后，滤袋表面的积尘增多，阻力升高，影响工作效率。
解决方法：定期检查阻力值，一旦超过设定值，及时执行清灰操作；根据使用情况，适时更换滤袋。
（5）气泵故障：清灰装置中的气泵若发生故障，将无法为滤袋提供清灰压缩空气，影响清灰效果。
解决方法：定期检查气泵的工作状态，及时保养和更换故障气泵。
总结：袋收尘器是一种重要的粉尘处理设备，正确使用和维护对于保持其正常工作状态至关重要。
定期检查和维护各个部件的工作状况，及时解决故障和更换损坏的部件，可以确保袋收尘器的高效运行，提高粉尘处理的效果。
袋式除尘器的工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 进料区：袋式除尘器的进料区域通常设有风机，将含有粉尘颗粒的气体通过进料口引入。
2. 净化区：进入净化区后，气体通过预过滤器，将大颗粒的粉尘分离出来，以防止堵塞袋式过滤器。
预过滤器通常是由网格或旋风分离器构成。
3. 过滤区：在过滤区域，气体通过袋式过滤器，其中包含一系列细微的纤维袋子。
这些袋子具有高度的过滤效率，可以捕获微小的粉尘颗粒。
同时，气体中的污染物附着在袋子的外表面。
4. 清灰区：随着时间的推移，袋子表面的粉尘会逐渐积聚，影响过滤效果。
为了恢复袋子的过滤能力，需要进行清灰操作。
袋式除尘器通常配备脉冲阀，定期喷出压缩空气，将粉尘从袋子表面吹掉。
被吹掉的粉尘会落入集尘斗中，并通过排灰装置排出。
5. 排气区：经过净化后，气体会通过排气口排放至大气中。
袋式除尘器的工作原理简单而有效，能够高效地去除工业生产过程中产生的粉尘，提供洁净的排气。
袋收尘培训讲义一、工作原理及结构工作原理：含尘气体由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的咽气滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到收尘的目的，参见图1、图2。
随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力增到预先设定值（1245~1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图3，以切断过滤烟气流，停止过滤过程，然后电磁脉冲阀打开，以极短时间（0.1~0.15秒）向箱体内喷入压力为0.5~0.7MPa的压缩空气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋产生变形、震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕之后，提升阀再次打开，收尘器又进入过滤状态。
图 1 图 2图3基本结构：气箱脉冲袋袋收尘器的主要结构见图4，主体有箱体、袋室、灰斗、进出风口四大部分组成。
风机故障及排除图4二、常见故障及处理方法1、运行阻力大故障原因：①烟气结露粉尘糊袋子；②脉冲阀不工作；③脉冲阀工作时提升阀未关闭；④压缩气源压力太低；⑤一个或多个提升阀处关闭状态。
处理方法：①堵塞漏风，提高烟气温度；②清理或更换；③检查提升阀或清灰控制；④检查气路系统及空气压缩机；⑤检查提升阀或清灰控制器。
2、运行阻力小故障原因：①工艺系统不工作；②滤袋破损；③测压装置失灵。
处理方法：①恢复工作；②此时可见排放浓度增加，应及时更换滤袋；③更换修理测压装置。
3、脉冲阀不工作故障原因：①电源断电或清灰控制失灵；②脉冲阀内有杂物；③电磁阀线圈烧坏；④压缩空气压力太低。
处理方法：①恢复供电、修理清灰控制器；②仔细清理脉冲阀；③更换；④检查气路系统及压缩机。
4、提升阀不工作（同脉冲阀不工作相同）5、滤袋的修理及更换一般情况下，滤袋是逐渐磨损的，引进磨损的主要原因是粉尘的磨削力，高温引起的滤料变质如化学物质的腐蚀，当粉尘的磨削力很强时，滤袋底部磨损最严重，系统容量的增加引起过虑速度增高也能加速磨损。
袋收尘的工作原理
袋收尘是一种常用的空气污染控制设备，主要用于捕集和收集粉尘颗粒。
工作原理如下：
1. 吸风：袋收尘器通过风机产生负压，吸入含有粉尘的空气。
2. 过滤：空气经过进气口进入设备内部，进入滤料室或过滤袋室。
袋收尘器内部装有一系列过滤袋，这些过滤袋由纤维材料制成，有较小的孔径。
3. 捕集：粉尘颗粒在通过过滤袋时被阻留下来，而干净的空气通过过滤袋孔隙散出。
粉尘会在过滤袋表面逐渐积累形成粉尘膜。
4. 清灰：当粉尘膜积累到一定程度时，需要进行清灰操作。
清灰一般有两种方式：机械清灰和脉冲清灰。
- 机械清灰：通过机械装置，如振动器或旋转装置，将过滤袋进行震动或旋转，使积聚在过滤袋表面的粉尘颗粒脱落，从而实现清灰效果。
- 脉冲清灰：通过向过滤袋内充入压缩空气或惰性气体，迅速释放，形成脉冲气流，使过滤袋表面的粉尘颗粒被吹落。
5. 收集：清灰后的粉尘颗粒从收尘器的底部收集到斗或集尘装置中。
6. 排放：经过袋收尘器处理后的空气经出风口排放，收集和处理了大部分的粉尘颗粒，使其符合环境排放标准。
袋收尘器通过上述工作原理，能有效去除空气中的粉尘颗粒，从而保持室内和周围环境的清洁和健康。
袋式除尘器结构原理
1.结构组成
(1)滤料袋：滤料袋是袋式除尘器的核心组件，常用的材料有聚酯纤维、聚丙烯纤维等。
滤料袋通常是圆筒形状，一端封闭，另一端连接在滤
料袋骨架上。
(2)滤料袋骨架：滤料袋骨架是支撑滤料袋的结构，通常由金属或塑
料制成。
它的作用是保持滤料袋的形状并提供支撑。
(3)风机：风机是袋式除尘器的动力源，通过产生气流使颗粒物和灰
尘进入袋式除尘器并收集在滤料袋上。
(4)控制系统：控制系统控制着袋式除尘器的运行和操作，包括启动、停止、调节风机转速、清灰等。
2.工作原理
(1)进气口：颗粒物和灰尘通过进气口进入袋式除尘器。
(2)预处理：在进入滤料袋之前，通过预处理系统对颗粒物和灰尘进
行预处理，如惯性分离、旋风分离等，以降低负荷。
(3)过滤：空气带着颗粒物和灰尘通过滤料袋，颗粒物和灰尘被滤料
袋捕集。
(4)出气口：经过滤后的干净空气通过出气口排出。
(5)清灰：随着时间的推移，滤料袋上积累的颗粒物和灰尘会导致阻
力增加。
当阻力达到一定值时，清灰系统会启动，可以采用机械振打、脉
冲喷吹等方式清除滤料袋上的颗粒物和灰尘。

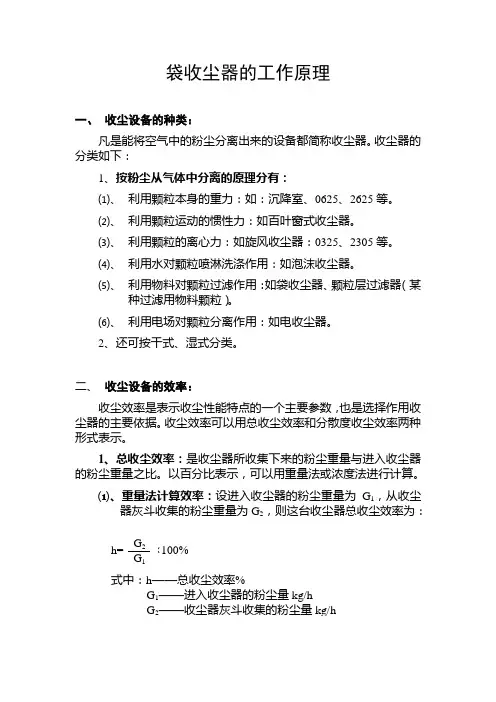

袋收尘器的工作原理一、收尘设备的种类：凡是能将空气中的粉尘分离出来的设备都简称收尘器。
收尘器的分类如下：1、按粉尘从气体中分离的原理分有：⑴、利用颗粒本身的重力：如：沉降室、0625、2625等。
⑵、利用颗粒运动的惯性力：如百叶窗式收尘器。
⑶、利用颗粒的离心力：如旋风收尘器：0325、2305等。
⑷、利用水对颗粒喷淋洗涤作用：如泡沫收尘器。
⑸、利用物料对颗粒过滤作用：如袋收尘器、颗粒层过滤器（某种过滤用物料颗粒）。
⑹、利用电场对颗粒分离作用：如电收尘器。
2、还可按干式、湿式分类。
二、收尘设备的效率：收尘效率是表示收尘性能特点的一个主要参数，也是选择作用收尘器的主要依据。
收尘效率可以用总收尘效率和分散度收尘效率两种形式表示。
1、总收尘效率：是收尘器所收集下来的粉尘重量与进入收尘器的粉尘重量之比。
以百分比表示，可以用重量法或浓度法进行计算。
⑴、重量法计算效率：设进入收尘器的粉尘重量为G1，从收尘器灰斗收集的粉尘重量为G2，则这台收尘器总收尘效率为：当含尘气体通过滤袋时，气体中大于滤布网孔的尘粒被阻留而与气体分离，一般滤布网孔是在10~20微米，若起毛网孔将在5~10微米，所以一般5微米以上的粉尘可以分离出来。
那么小于滤布网孔的粉尘，含尘气体通过滤布因碰撞到滤布失去本身的惯力，而粘附在网孔进气侧的表面上。
由于粉尘向横向方面堆积，在纤维之间产生架桥现象，使滤布进气侧在工作几分钟后形成一层粉尘膜，这粉尘层是由微小颗粒构成，又能起到改善滤布的过滤作用，气体中的0.5微米甚至0.1微米的微尘几乎也能被过滤下来。
㈡、常见的袋式收尘器：前面对袋收尘器滤袋要求作了介绍，而袋式收尘器的收尘效率好坏也同清灰能力、风速有关，下面我们介绍一下袋式收尘器在清灰方式上的分类：1、机械自动振打式袋收尘器：这类袋式收尘器用机械带动凸轮等装置，周期性地按组轮流振打滤袋，同时用机械方法控制有关风门，让干净空气反向吹入滤袋，使积尘很快掉落，所以其操作较稳定，收尘效率能经常维持在98％以上，过滤的风速一般为2－3m/min，我们分厂主要是烘干皮带系统采用：在选用振动清灰应考虑的一点是清灰时间间隔不能太短，因为如果清灰所需要的时间占运行时间的一个相当大的部分，则编织物停止过滤的时间将占的太多。

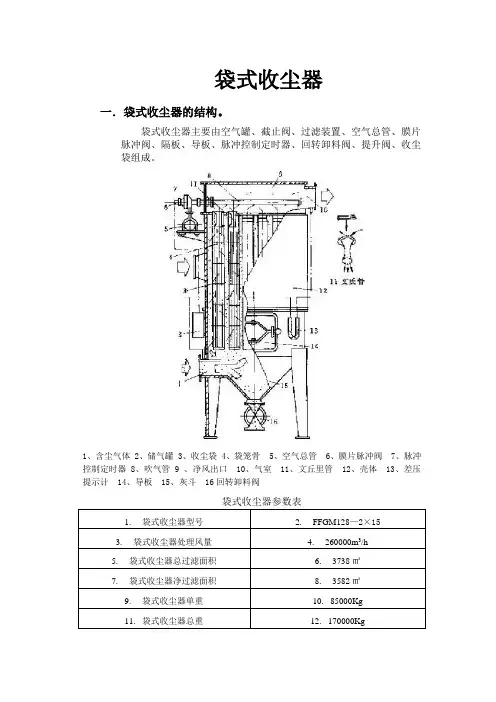

袋式收尘器一．袋式收尘器的结构。
袋式收尘器主要由空气罐、截止阀、过滤装置、空气总管、膜片脉冲阀、隔板、导板、脉冲控制定时器、回转卸料阀、提升阀、收尘袋组成。
1、含尘气体2、储气罐3、收尘袋4、袋笼骨5、空气总管6、膜片脉冲阀7、脉冲控制定时器8、吹气管 9 、净风出口 10、气室 11、文丘里管 12、壳体 13、差压提示计 14、导板 15、灰斗 16回转卸料阀1.袋式收尘器型号2.FFGM128—2×153.袋式收尘器处理风量4.260000m3/h5.袋式收尘器总过滤面积6.3738㎡7.袋式收尘器净过滤面积8.3582㎡9.袋式收尘器单重10.85000Kg11.袋式收尘器总重12.170000Kg二．袋式收尘器的工作原理。
含尘气体由灰斗进风口进入后，在挡风板的作用下，气流向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗，含尘气体进入箱体，经滤袋的过滤净化，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上筒体，由出风口排出，粉尘附着在滤袋表面，当控制系统发出清灰指令，清灰系统开始工作，首先电磁阀接到信号后立即开启，使膜片上部气室的压缩空气被排放，由于小膜片两端受力的改变，使小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排出，大膜片两端受力改变，使大膜片动作，将关闭的输出口打开，气包内压缩空气由输出管和喷吹管喷入袋内，实现清灰、粉尘脱落，通过灰斗收集达到除尘目的。
三．袋式收尘器的常见故障及处理方法。
1.进口管道、灰斗、回转卸料阀或翻板阀是否畅通。
检查方法：a．风机出口风量小而无力——积灰、堵塞、结皮。
b.用铁锤敲打壳体，发出闷声——结皮、积灰、堵塞c．测温度，用手摸或枪测，温度降低———结皮、积灰、堵塞。
2．提升阀动作是否正常在线. 一看：提升阀的供气阀是否打开二听：脉冲阀动作前后，提升阀气缸是否动作（关—脉冲—开，几秒钟）三操作：用电磁阀上的手动开关连续动作确认，提升阀是否动作，阀板螺栓是否松动，阀板是否脱落。
袋收尘工作原理
袋收尘是一种常见的空气净化设备，它主要通过过滤技术来去除空气中的污染物。
袋收尘器的工作原理如下：
1. 空气进入收尘器：袋收尘器通常与工业生产线或空气污染源相连，并通过风机将污染的空气吸入收尘器内。
2. 预处理阶段：在进入收尘器的空气中，较大的颗粒物会通过预处理设备(如旋风分离器)进行预处理，从而减小颗粒物的直径。
3. 过滤阶段：经过预处理后的空气进入主要过滤设备，即袋式过滤器。
袋式过滤器内有大量的纤维袋，这些袋子上有许多微小的孔隙，可以阻挡颗粒物进入袋外。
当空气通过袋子时，颗粒物会受到阻挡而留在袋子内。
4. 清灰阶段：随着时间的推移，袋子表面的颗粒物会越来越多，影响到过滤效果。
为了保持滤芯的清洁和正常工作，需要进行清灰操作。
清灰分为人工清灰和自动清灰两种方式。
人工清灰需要定期将袋子取出进行清洗，而自动清灰则通过设备内置的清灰机构自动进行清灰。
5. 排放阶段：当袋子经过清灰操作后，继续使用。
净化后的空气通过出风口排放到室外，实现了对空气中有害物质的去除。
袋收尘器通过物理过滤原理，能有效地去除空气中的颗粒物，如灰尘、烟尘、花粉等，从而改善室内空气质量，保护人体健
康。
对于工业生产线上的粉尘排放、车间中的烟尘等有很好的处理效果，可广泛应用于工业、医疗、矿山以及建筑等领域。
布袋除尘器工作原理布袋除尘器是工业制造中常用的空气净化设备之一，主要用于收集工业排放气体中的粉尘、烟气等有害物质，以保障环境和工人的健康。
那么，它的工作原理是什么呢？本文将详细介绍。
一、布袋除尘器的组成部分一个完整的布袋除尘器通常由以下几个组成部分组成：1.箱体：布袋除尘器的主体，一般是由钢板焊接而成，质量必须稳定，密封性好，能够承受高速气流的冲击。
2.滤袋：也称为滤筒，是布袋除尘器最核心的部位，通常由纤维织物制成，一端开放，另一端封闭，用以捕获气体中的粉尘、烟气等。
3.喷吹系统：由空气压缩机、多个喷嘴、气体分配器等组成，通常位于滤袋的上方或侧面，用以向滤袋表面喷射高速气流，清除上面附着的粉尘。
4.除灰系统：将被吸附的粉尘卸载，并送入粉尘桶或袋中收集起来，以进行处理或回收。
二、布袋除尘器的工作原理工业排放气体从进风口进入箱体，随后被分配器均匀分配到每个滤袋间隙中，气体在滤袋内产生阻力，内部流动发生变化，从而导致其中的粉尘、烟气等悬浮物沉积在滤袋上。
随着时间的推移，这些沉积物越来越多，最终将会妨碍气体的正常流动，产生过高的阻力，严重时还会引起出气口堵塞，影响系统的正常运行。
为此，必须对滤袋表面进行清理，使其恢复良好的过滤效果。
这一过程需要使用喷吹系统和除灰系统两种设备：1.喷吹系统：喷吹系统通过空气压缩机提供高速气流，喷嘴将气流从喷头向滤袋方向喷射，气流通过滤袋时，沿着袋壁的表面流动，振动袋壁上附着的粉尘，使其中的杂质从滤袋上疏落下来，与下方粉尘桶中的冲洗水一同排出系统。
2.除灰系统：其中有两种常见的工作模式：机械式（灰斗式）和气力式（集尘桶式）。
机械式除灰器采用机械装置将滤袋上附着的沉积物卸载，靠重力或排气的力将废气中的粉尘通过灰斗送入集尘桶中。
气力式除灰器采用高压气体对粉尘进行瞬间冲击，并将其通过管道送入离心式净气器（除尘器）中处理。
总结一下，布袋除尘器的工作原理有以下几个步骤：1.进入气体被分配到每个滤袋上方。
袋收尘工作原理现代社会，随着工业生产和城市建设的不断发展，大量的粉尘和污染物排放给环境带来了很大的压力。
为了改善环境质量，保护人们的健康，袋式除尘设备应运而生。
袋式除尘设备采用袋收尘工作原理，能够有效地收集和过滤空气中的粉尘颗粒，成为目前最常用的除尘技术之一。
袋收尘工作原理主要包括颗粒捕集、滤料和清灰三个关键步骤。
首先，颗粒捕集是袋收尘的第一步。
在工业生产过程中，粉尘、烟尘等污染物通过空气悬浮状态进入除尘设备的进气口，然后经过预处理，将颗粒物的颗粒径向下降，增加其比重。
接下来，经过引风装置将净化后的气体送入袋式除尘器的过滤区域。
其次，滤料是袋收尘工作原理的核心。
过滤区域安装了一定数量和规格的滤袋，随着气流进入滤袋，根据不同颗粒物的粒径大小，会有不同的作用机制。
对于直径较大的颗粒，重力作用使其落在滤料表面；对于直径较小的颗粒，则靠惯性和布朗扩散运动被捕获。
此时，滤料的内部结构起到关键性的作用，它有助于增加颗粒物捕集的表面积，提高过滤效果。
此外，滤料的材质和质量也会影响到除尘效果，常见的滤料材质有聚酯纤维、玻璃纤维和聚丙烯等。
最后，清灰是袋收尘的最后一步。
随着时间的推移，滤袋表面会积累大量的颗粒物，这会导致滤袋的堵塞和压力升高。
为了保持除尘设备的正常运行，必须对滤袋进行清灰操作。
清灰的方式有多种，常用的包括脉冲喷吹清灰和机械振打清灰。
脉冲喷吹清灰是通过高压气体喷吹器将脉冲喷吹气流派送到滤袋上，形成脉冲流动，使滤袋内部的颗粒物剥离并脱落。
机械振打清灰则是通过机械设备对滤袋进行振动，以实现颗粒物的脱落。
清灰后的颗粒物可以通过废气排放口排出，从而保持滤袋的清洁和除尘效果。
袋收尘工作原理的优点主要体现在以下几个方面：首先，袋式除尘设备具有高效的除尘效果。
滤料材质的选择、滤袋的布局以及清灰操作的及时性等因素都决定了除尘效果的好坏。
袋式除尘设备能够高效地捕集和过滤颗粒物，使工业生产过程中的粉尘和有害物质得到有效控制。
袋收尘器工作原理袋式尘收器是一种广泛使用的工业设备，其目的是将空气中的灰尘和污染物过滤出来并存储在袋子中。
这篇文章将详细介绍袋式尘收器的工作原理。
袋式尘收器的组成袋式尘收器通常由三个部分组成：上箱体、滤料袋/筒和下箱体。
上箱体集成了整个系统的管道和风扇，它控制了空气从工业设备中进入袋式尘收器的过程。
在滤料袋/筒内，灰尘被收集，而纯净的空气则继续被吸入下一阶段，即下箱体或清灰器。
下箱体则负责存储和处理收集的灰尘。
工作原理袋式尘收器的工作原理十分简单。
当空气通过管道进入袋式尘收器时，它会被吸入上箱体。
在上箱体中，空气会遇到一片集尘板，这个板通过控制空气的方向和速度，让沉积在空气中的粗颗粒被扫入滤布之前被扫入到集尘箱中。
接下来，纯净的空气会通过滤布，滤布的大小和形状会根据特定应用的需求来设计。
这会让滤布可以过滤出有毒有害气体以及灰尘。
工业设备的经验和需求也是袋式尘收器选择滤布形状和大小的因素。
当灰尘被收集在滤料袋里面时，收集的灰尘会减少了重力和离心力的帮助而停留在滤布上。
但是一段时间过后，灰尘就会积累过多，并阻碍空气的流动。
在滤料袋/筒中有测量灰尘的指示器可以通过读取它的指示器，工作人员就可以知道何时应该更换或清理滤布。
最后，减小的空气通常被吸入一个清灰器。
在该部分中，从滤布中收集的灰尘通过抖掉或旋转器材来清理，以便回到下一个循环中的上箱体中。
在这个过程中，装置中的风扇也会推动循环中菌毒的空气流动。
总结因为使工业设备与环境保持一定的干净，袋式尘收器的应用广泛。
袋式尘收集器的工作原理简单，对于更环保的设备和环境的创建非常有用。
在现代的工业化生产逐渐普及的时代，这种收集灰尘的方法帮助人们创建更干净和健康的环境。
同时，由于工业设备可以是我们分类净化引领的一方，使得物质跨越流量领域，增加企业生产效率，这种设备的进一步应用也值得期待。
袋收尘工作原理袋收尘是一种常见的空气净化设备，广泛应用于工业生产和环保领域。
袋收尘器通过收集空气中的颗粒物和微粒，从而净化空气。
本文将介绍袋收尘工作的原理及其重要组成部分，并探讨其在不同领域的应用。
一、袋收尘工作原理基于重力分离、沉降分离和过滤分离的三种机制。
当含有灰尘的空气进入袋收尘器后，通过多道过滤阻挡，可从中分离出灰尘颗粒，将净化后的空气释放到外部环境。
1. 过滤分离过滤分离是袋收尘工作的关键步骤。
袋收尘器内部设有一组袋子，通常由纤维布料制成。
空气经过袋子时，灰尘颗粒会被截留在袋子表面，而干净的空气则通过袋子的孔隙进入下一个阶段。
2. 重力分离重力分离是袋收尘器中重要的分离机制之一。
当空气中的颗粒物经过袋收尘器内的弯道或换向器时，会受到离心力的作用。
较重的颗粒物会因惯性效应而离心沉降，从而与空气分离。
3. 沉降分离沉降分离是袋收尘器中另一个重要的分离机制。
沉降分离器通常位于袋收尘器的底部，其作用是将空气中的较大颗粒物和重颗粒物输送到集尘箱中。
这些颗粒物会因重力作用而沉降到底部，而干净的空气则由顶部排出。
二、袋收尘器的组成部分袋收尘器由以下主要组成部分组成：1. 进气口：接收含有灰尘颗粒的空气。
2. 过滤袋：用于阻挡和收集灰尘，通常由高效的纤维材料制成。
3. 滤袋骨架：提供袋子的结构支撑和稳定性。
4. 清灰机构：用于清除袋子表面积聚的灰尘颗粒，以维持袋子的过滤效能。
5. 出口：将净化后的空气排放到环境中。
三、袋收尘器的应用领域袋收尘器广泛应用于各种工业生产和环境保护领域。
以下是一些常见的应用领域：1. 钢铁冶炼：在钢铁冶炼过程中，产生大量的煤灰、炉尘和其他颗粒物。
袋收尘器可以有效地捕捉这些颗粒物，减少对环境的污染。
2. 水泥工业：水泥生产过程中产生的灰尘含有有害物质。
袋收尘器可有效去除这些有害物质，净化废气，保护工人健康。
3. 电力行业：发电厂燃煤释放的大量燃烧产物会对环境造成污染。
袋收尘器能有效地捕捉这些产物，降低大气颗粒物浓度。
袋收尘袋收尘一般分为两种形式，一种为带提升阀和脉冲阀的气箱式脉冲袋收尘，另一种为只有脉冲阀的喷吹式脉冲袋收尘，现分别说明如下：第一部分：气箱式脉冲袋收尘一．基本结构及工作原理：1．基本结构：气箱脉冲式袋收尘器主要由箱体，袋室，灰斗，进出风口四大部分组成，并配有支柱，爬梯，栏杆，气路系统，清灰控制器等。
箱体主要是固定袋笼﹑滤袋及气路元件之用，并制成全封闭形式，清灰时，压缩空气首先进入箱体，并冲入滤袋内部。
箱体内又分成若干个室，相互之间均用钢板隔开，互不透气，以实现离线清灰，每个室均设有一个提升阀，以通断过滤烟气流。
袋室在箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行，同箱体一样，也分成若干室，并用隔板隔开，以防在清灰时各室之间的相互干扰，并形成一定的沉降空间。
灰斗布置在袋室的下部，它除了存放收集下来的粉尘以外，还作为进气总管使用（下进气式），当含尘气体进入袋室前先进灰斗，由于灰斗容积较大，使的气流速度降低，加之气流方向的改变，使得较粗的尘粒在这里就得到分离，灰斗内布置有螺旋输送或空气输送设备，出口还设有回转卸料器或翻板锁风设备，可连续进行排灰。
进出风口根据收尘器的结构形式分为两种，窄体型的进风口为圆筒型，直接焊在灰斗的侧板上，出风口安排在箱体下部，袋室侧面，通过提升阀与箱体内部相通，见图1。
宽体型的进出风口制成一体，安排在袋室侧面，箱体和灰斗之间，见图2。
中间用斜隔板隔成互不透气的两部分，分别为进风口和出风口，气流分布均匀灰斗内预收尘效果好。
2．气箱脉冲式袋收尘器的工作原理当含尘烟气由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉落等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的咽气由滤袋内部内部进入箱体，再由阀板孔﹑出风口排入大气，达到收尘的目的参见图1，图2，随着过滤过程的不断进行，滤袋外侧的积灰也逐渐增多，从而使收尘器的运行阻力夜逐渐增高，当阻力增加到预先设定值（1245-1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图3，以切断过滤过程，然后电磁阀打开，以极短时间（0．1～0。
气箱式袋收尘器结构和工作原理1.结构:这是一种分室结构拼装式,由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式收尘器,它与一般喷吹式脉冲袋收尘器的清灰不同,喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰),而其它排滤袋仍进行过滤,即清灰与过滤同时在一室中混合进行,清下的粉尘二次飞扬,有部分会被相邻滤袋收去,不利于含尘浓度较大的气体过滤LPM型分室气箱脉冲是在一和室内关阀停止过滤情况下进行的,清下的粉尘即向下沉降于灰斗内,不产生二次飞扬,极利于过滤粉尘浓度大的气体,而且可不停机更换一个室的滤袋.本收尘器按不同袋数分为A,B,C,D四个系列.每系列又按不同分室数分为多种规格,共33种.其结构祥见后附选用图,由以下各个部分所组成.(1)壳体部分:包括清洁室(或气体净化箱,气箱),过滤箱.分室阁板,检修门及壳体结构.清洁室内设有提升阀与花板,喷吹短管;过滤室内设有滤袋及其骨架.(2)灰斗及卸灰机构:有灰斗和按不同系列,不同进口粉尘浓度,分别设置的螺旋输送机,空气输送斜槽和刚性叶轮给料机(即卸料阀)(3)进出风箱体:包括进出风管路及中膈板,单(排回称单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间.A系列小无箱体,进出风管路分别接于灰斗与清洁室上。
(4)脉冲清灰装置:包括脉冲阀,气包,提升阀用气缸及其电磁阀等.(5)压缩空气管路及其减压装置,油水分离器,油雾器等.(6)支柱及立式笼梯,栏杆2.工作原理含尘气体从收尘器进出风箱体中的进风口(A系列从灰斗进入)进入经斜隔板转向至灰斗,同时气流速度变慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折而想上进入过滤室,粉尘附着于滤袋的外表,净化后的气体透过滤袋进入上部清洁室,由各分室清洁室汇集经出风口,由收尘系统的主风机吸出而排入大气.随着过滤工况的不断进行，,附着于滤袋外表的粉尘逐渐增多,气流通过的阻力也逐渐增大,当达到一定阻力值时(例如1770pa),根据需要可以手动,也可以经过定压或定时清灰程序电控仪,自动控制启动收尘器第一个分室的提升阀关闭,切断通过过滤室的气流.再开启脉冲阀释放的高压压缩空气,对第一个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然膨胀，从而振落表积附的粉尘 ,使袋内外压差恢复到开始使用状态,粉尘沉落灰斗,随后程控仪按规定间隔时间打开提升阀,恢复第一室的过滤,再启动第二分室的提升阀,关闭切断第二分室的过滤气流,开启第二分室的电磁阀释放高压压缩空气,对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰,清除第二分室滤袋上的粉尘.之后程控仪打开第四分室……的滤袋进行停风喷吹清灰,直至最后一个分室清灰完毕,关闭电控仪,收尘器全部恢复正式过滤收尘.对滤袋停风及喷吹的时间,分室之间的间隔时间,清灰周期由程控仪进行控制,各时间均为可调,参见电控说明书.本收尘器一般是在负压下进行工作,但也可在正压下工作,结构无须改变.PPCS32、PPCS64型气箱式脉冲袋收尘器技术性能表型号技术参数PPCS32-3 P PCS32-4 P PCS32-5 P PCS32-6PPCS64-4PPCS64-5PPCS64-6PPCS64-7PPCS64-8处理风量(m3/h)6900 8930 11160 13390 17800 22300 26700 31200 35700 过滤风速(m/min)1.2～2.0总过滤面积（m2）93 124 155 186 248 310 372 434 496 净过滤面积(m2)62 93 124 155 186 248 310 272 434 收尘器室数(个)3 4 5 6 4 5 6 7 8 滤袋总数(个)96 128 160 192 256 320 384 448 512 收尘器阻力(Pa)1470-1770进口气体含尘浓度(g/m3标)＜200 ＜1000出口气体含尘浓度(g/m3标)＜0.1收尘器气体承受负压(Pa)5000清灰压缩空气压力(Pa)(5～7)×105耗气量(m3/mm)0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4脉冲阀(带电磁阀)数量(个)3 4 5 6 4 5 6 7 8规格(英寸)1 ″2 ″提升数量(个)3 4 5 6 4 5 6 7 8阀(带气缸)规格(mm)s提升阀板直径φ460，气缸直径φ63 提升阀阀板直径φ595，气缸直径φ100刚性叶轮给料机下料口300×300mm，高度450mm转速30.31r/min，减速电机功率1.1KW产量24m3/h螺旋输送机规格直径φ300，产量30m3/h（填充率φ＝0.7）减速电机型号xWD2.2-5-1/43，功率2.2kw空气输送斜槽如进口气体含尘浓度大于700g/m3标，排灰装置应选用较大规格的螺旋输送机或空气斜槽清灰程序控制器输入和输出电压均为220v，控制器由制造厂配套供应，详细资料参控制器的说明书滤袋规格和材质直径×长度φ130×2450mm，涤纶针刺毡重量450g/m2，使用温度120℃ 保温层面积(m2)26.5 34 41 48.5 70 94 118 142 166设备总量(约值、不包括保温层)(kg)2400 3400 4400 5400 6900 8300 9700 11100 12500注：1、表中的净化过滤面积是指一个室清灰时的过滤面积。
袋收尘器的工作原理及检查内容一 . 袋收尘器袋式收尘器是一种利用天然纤维或无机纤维作虑布，将气体中的粉尘过滤出来的净化设备，因为滤布都做成袋形，所以一般称为袋式收尘器，它是收集微粒粉尘的高效设备，使用适当时可将0.5微米以上的粉尘捕集99%左右，由于它的收尘效率高、运转可靠、事故少、维修方便设备费用小所以得到广泛应用。
（一). 袋式收尘器的工作原理当含尘气体通过滤袋时气体中大于滤布网孔的尘粒被阻留而与气体分离；一般滤布网孔是在10-20微米，若起毛网孔将在5-10微米，所以5微米以上的粉尘可以分离出来，那么小于滤网孔的粉尘含气体通过滤网因碰撞到滤网失去本身的惯性，而粘附在网孔进气孔侧的表面上。
由于粉尘的横向方面堆积，在纤维之间产生架桥现象，使滤布进气侧在工作几分钟后形成一层粉尘膜，这粉尘是由微小颗粒构成，又能起到改善滤布的过滤作用，气体中的0.5微米甚至0.1微米的粉尘几乎也能被过滤下来。
(二).常见的袋式收尘（1).机械自动振打袋式收尘器(2).反向气流清灰式袋式收尘器(3).脉冲式清灰式收尘器脉冲清灰有在滤袋清结侧脉冲的；也有在滤袋的积灰侧脉冲的；有在滤袋里面脉冲的；也有在滤袋外面脉冲的。
脉冲清灰是按照一定的时间或即定的过滤器力压降，由控制仪发出信号通过控制阀有程序的控制各脉冲阀开关，从喷吹管上的各个小孔短促地向滤袋内喷射压缩空气进行清灰。
袋式收尘器两次清灰之间所经历的时间称之脉冲间隔，脉冲间隔的长短可根据保持的压力加以调节，一般约0.5-1分钟，脉冲清灰自动控制和执行机构有各种不同的结构；脉冲清灰过程要完成三件事(1）.正常的过滤气流停止；(2).振动滤袋(3)在滤袋内造成足够的压力，保证气体从滤袋洁净侧至积灰侧逆流动。
每排滤袋的清灰时间是很短暂的，通常约为0.1秒，由于清灰时间和过滤时间之比很低差不多全部过滤面积一直都在工作，所以这种脉冲式袋收尘可以来处理含尘浓度很高的气体。
主要缺点:脉冲控制仪复杂、技术要求高，对水泥厂高浓度、高湿度粉尘效果不理想。
袋收尘工作原理及巡检规程
一、工作原理：
含尘气体通过管道进入袋收尘中部，灰尘在圆形滤袋外部被收集，滤袋靠内部的抗瘪金属袋笼支撑，上端靠滤袋头部装有1.6mm厚的碳钢环固定在花板上，一定数量的滤袋以方阵布置组成一个除尘单元，每个除尘单元的出口配有提升盖板和脉冲管，清灰时提升盖板关闭，脉冲电磁阀工作，清洁干燥的压缩空气喷入滤袋，使滤袋变形，使积存在滤袋外面的灰去掉，执行离线清灰后打开提升盖板，过滤后的洁净气体通过排风机从提升盖板的孔洞被排出。
旋转袋笼可以用手自由地抽出，这使得进行检查和更换滤袋比较方便，清灰的自动控制是由PLC控制装置来执行，可自动控制和手动控制，自动控制有“定时控制”和“定压控制”两种程序。
二、袋收尘现场巡检规程
1、运转前的检查
a、检查滤袋是否完好，如有损坏或糊袋应及时更换；
b、检查各运转部件的润滑状况。
c、检查压缩空气源闸阀是否打开，压力是否正常；
d、排放气水分离器内的水；
e、检查袋收尘器入口阀门是否打开并调整至合适位置；
f、检查各螺栓是否松动、脱落
2、运转中检查
a、检查压缩空气压力是否正常，各气源闸阀是否打开；
b、及时排放水分离器内的水；
c、依据各收尘点的收尘情况，合理调节各收尘点的挡板开度；
d、检查排风机出口气体含尘量、判断布袋有无损坏；
e、根据声音判断提升阀（或脉冲阀）工作状况；
f、根据差压判断收尘袋状况，并根据需要合理调整脉冲清吹周期；
g、检查各盖板、人孔门密封状况；
i、检查集灰斗内是否积灰，判断出积灰原因，并加以处理；
j、检查灰斗温度是否正常；
k、检查各螺栓紧固状况；
l、根据润滑卡片，添加油雾化器内的油。
3、维护与保养
a、检查滤袋状况，是否糊袋、破袋，及时调整、更换；
b、检查提升阀密封情况；
c、检查滤袋压口密封情况；
d、检查袋笼是否损坏、变形；
e、检查各进风管道的磨损状况；
f、清除集灰斗内积灰；
g、检查各螺栓是否松动、脱落，并加以处理。
