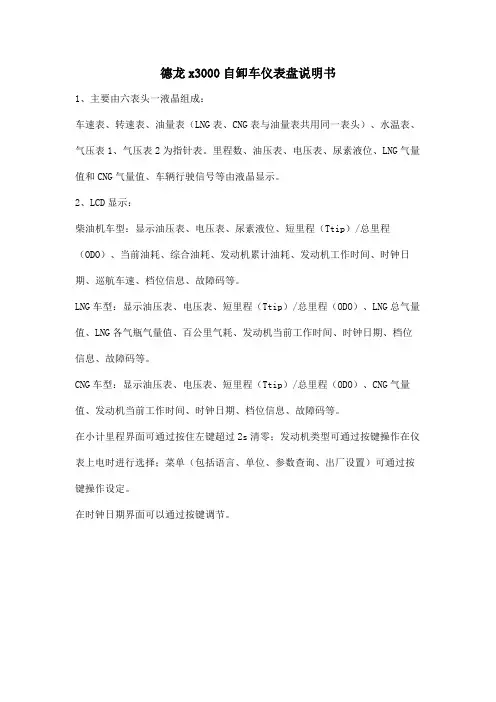

德龙x3000自卸车仪表盘说明书
1、主要由六表头一液晶组成：
车速表、转速表、油量表（LNG表、CNG表与油量表共用同一表头）、水温表、气压表1、气压表2为指针表。
里程数、油压表、电压表、尿素液位、LNG气量值和CNG气量值、车辆行驶信号等由液晶显示。
2、LCD显示：
柴油机车型：显示油压表、电压表、尿素液位、短里程（Ttip）/总里程（ODO）、当前油耗、综合油耗、发动机累计油耗、发动机工作时间、时钟日期、巡航车速、档位信息、故障码等。
LNG车型：显示油压表、电压表、短里程（Ttip）/总里程（ODO）、LNG总气量值、LNG各气瓶气量值、百公里气耗、发动机当前工作时间、时钟日期、档位信息、故障码等。
CNG车型：显示油压表、电压表、短里程（Ttip）/总里程（ODO）、CNG气量值、发动机当前工作时间、时钟日期、档位信息、故障码等。
在小计里程界面可通过按住左键超过2s清零；发动机类型可通过按键操作在仪表上电时进行选择；菜单（包括语言、单位、参数查询、出厂设置）可通过按键操作设定。
在时钟日期界面可以通过按键调节。
一、自卸车的基本结构自卸汽车主要由底盘、液压倾卸机构、车厢、副车架和附件构成。
其中：液压倾卸机构包括齿轮泵、举升阀、管路、举升机构、限位机构等，车厢包括前板、侧板、底板、尾门和尾门开关机构（厢式），副车架是由纵梁、横梁、举升转轴和与主车架的连接装置等焊接而成，附件有安全撑杆、限位装置和平衡支架等。
整车的外型见图1-1、图2-2图1-1开式（矿斗形）自卸车外型结构图1、底盘2、油箱总成3、被胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、开式车厢总成7、副车架总成8、挡泥板总成9、尾灯安装总成图1-2厢式自卸车外型机构图1、底盘2、油箱总成3、备胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、厢式车厢总成7、副车架总成8、挡泥板总成9、尾灯安装总成10、卡锁总成（尾门开关机构）图1-3沙罐车外形机构图1、底盘2、油箱总成3、备胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、侧防护栏7、副车架总成8、沙罐车车厢总成9、挡泥板总成10、后保险杠总成（一）气控液压倾卸机构1、概述液压倾卸机构主要由气控操纵阀、取力器、齿轮泵传动轴、齿轮泵、气控举升阀、液压缸、油压油箱、液压管路、限位阀等部件构成。
发动机的动力由变速器上的取力器输出、经传动轴驱动齿轮泵，液压油经齿轮泵压入液压缸，从而推动液压缸活塞举升车厢。
在液压油的作用下液压缸活塞会不断上升，当液压系统限位回油时，活塞不再继续上升，此时车厢即处于最大举升角度状态。
其工作原理见图1、图2。
2、液压倾卸机构的主要部件2.1取力器图1 液压举升系统工作示意图图2 气控液压举升机构工作原理图图3 沙罐车气控液压举升机构工作原理图取力器是汽车动力输出装置，可将汽车发动机的部分功率取出，由变速器输出动力，通过传动轴将力传给齿轮泵。
不同的底盘采用的取力器型号不同，请参照相应车型的整车《使用说明书》。
2.2 齿轮泵齿轮泵采用的是中高压齿轮泵，是液压举升系统的动力机构，它将取力器传来的机械能转变为液体的压力动能。

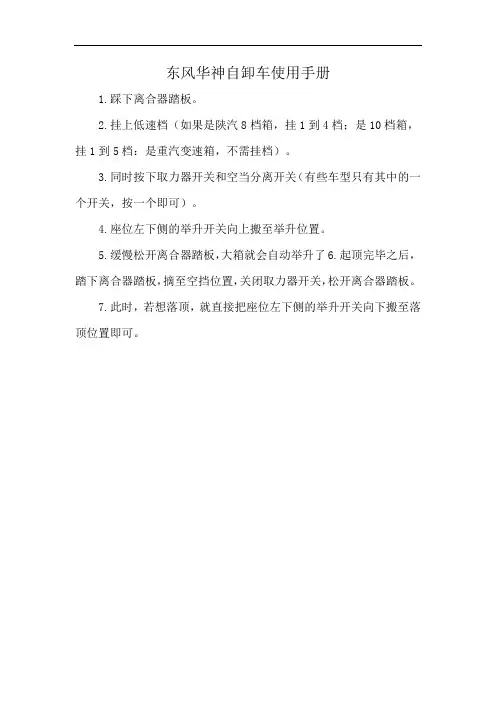

东风华神自卸车使用手册
1.踩下离合器踏板。
2.挂上低速档（如果是陕汽8档箱，挂1到4档；是10档箱，挂1到5档：是重汽变速箱，不需挂档）。
3.同时按下取力器开关和空当分离开关（有些车型只有其中的一个开关，按一个即可）。
4.座位左下侧的举升开关向上搬至举升位置。
5.缓慢松开离合器踏板，大箱就会自动举升了
6.起顶完毕之后，踏下离合器踏板，摘至空挡位置，关闭取力器开关，松开离合器踏板。
7.此时，若想落顶，就直接把座位左下侧的举升开关向下搬至落顶位置即可。
1 引言自卸汽车是车厢配有自动倾卸装置的汽车。
又称为翻斗车、工程车，由汽车底盘、液压举升机构、取力装置和货厢组成。
按底盘承载能力可分为轻卡系列自卸、中吨系列自卸和大吨位系列自卸；按驱动形式可分单桥自卸、双桥自卸、前四后八自卸、前四后十等不同系列车型；按卸载液压举升机构不同可分为单顶自卸和双顶自卸。
随着生产的发展，货物运输的合理化和装卸机械化的要求，对特种汽车，尤其是自卸汽车的需求量也大大增加了。
由于自卸汽车具有高度机动性和卸货机械化的优点，运输的时间大为缩短，并节省了劳动力。
设计发展自卸汽车利于提高劳动效率促进国民经济的发展。
近年来，自卸汽车在我国有了很大的发展，这给工业、建筑等行业无疑提供了更有效的工具，极大的提高了工作效率，减轻了人们的劳动强度。
加强对自卸汽车的研制和推广，对于实现工业机械化、现代化、减轻工人劳动强度，将起到极为重要的作用。
自卸汽车又称为翻斗车，由汽车底盘、液压举升机构、取力装置和货厢组成。
它的特点是其车厢可以倾斜一个角度，使车厢内的货物自动卸出。
车厢的倾斜动作是由液压倾卸机构完成的。
液压油泵通常使用发动机的动力，经变速器驱动。
自卸汽车的种类方法较多。
一般按下述方法分类：按车厢的翻倾方式可分为后翻式自卸汽车（车厢向后方翻倾）、侧翻式自卸汽车（车厢向两侧翻倾）以及三翻式自卸汽车（车厢可向后亦可向两侧翻倾）三种。
按底盘承载能力可分为轻卡系列自卸、中吨系列自卸和大吨位系列自卸。
按驱动形式可分单桥自卸、双桥自卸、前四后八自卸、前四后十等不同系列车型。
按使用用途可分为矿用自卸汽车，建筑用自卸汽车，农用自卸汽车以及专用自卸汽车（由于所运输的货物与一般货物的物理、化学性能及比重不同，要求特制专用车厢）。
按自卸汽车的传动系可分为机械传动自卸汽车，电传动自卸汽车以及静液压传动自卸汽车三种。
为了提高运输生产率，自卸汽车通常与铲式装载机或皮带运输机配套使用，实现全部运输机械化。
目前，应用最多的是液压传动式自卸汽车。
自卸车安全操作规程说明（9篇范文）【第1篇】自卸车安全操作规程说明1、自卸车应与挖掘机或装载机配合工作,行车前应检查水温,待水温升至45℃再起步。
2、起步前先察看车斗举升开关或操作杆是否在断开位置,同时观察道路是否畅通并发出开车信号,以一挡起步。
再从倒车镜或驾驶室后窗查看确定车斗无异常后,方可换二挡、三挡进入正常行驶。
3、行驶中应根据路面变化及时选择合适挡位,避免发动机长时间超负荷运转,还应通过车身摇摆程度和发动机声音变化来判断车斗与物料是否有异常情况。
4、自卸车的装载应控制在额定量之内。
由于常在施工现场行驶,有时路况很差,如果超载会使钢板、大梁、轮轴等部件过早损坏,同时也会因车辆惯性增大、制动性能下降而引发事故。
5、自卸车经常不分昼夜地用于短距离施工运输,因而倒车次数多。
为此,倒车最好有专人指挥,司机也应选好倒车位置,以免发生碰撞或危及他人安全。
6、严禁车斗内带人或客货混装,行驶中不准任何人上下车或进行润滑调整工作。
7、只有在自卸车停稳并加以制动后,才允许装料。
装料时,升起的挖斗或铲斗不准在自卸车驾驶室上方越过,以确保人员安全。
倒料时动作应柔和平稳,并尽量靠近车斗。
切忌野蛮装车,以免砸坏车斗。
装载1吨以上大石块时,要用吊车吊装,并注意均匀安放,必要时另加固定,以免石块偏装或滚动而造成翻车。
8、装运水泥砂浆等稀状物料时,应根据道路平整程度来决定装载量,一般不超过额定的4/5,以防通过不平地段时发生倾覆事故。
9、卸料时,司机应从后窗观看,若车斗升起时,发生一边车轮下沉并使车身侧倾的现象,则应立即落下车斗,移位再卸。
10、在坡道卸料时,自卸车应车头朝下、顺坡停放,并在有人指挥下,才可升起车头倒料,禁止在横坡上卸料,以防翻车。
11、向坑壕边倒料时,应设安全挡块。
自卸车离挡块10m处减速,并缓行至挡块处停住,再升起车斗倒料。
若装运粘性物料,容易粘附在车斗上而难以倒净时,则应由人工协助铲除,不准用急刹车的惯性来倒料,以免发生事故,每天下班后要及时用水将斗壁上的粘附物冲刷干净。

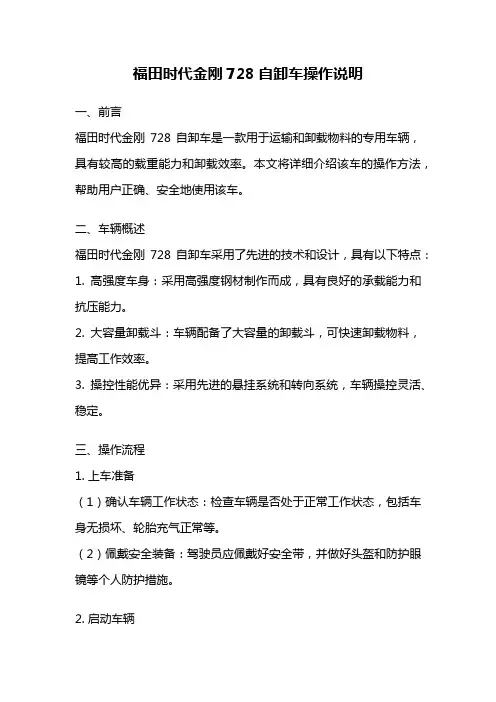

福田时代金刚728自卸车操作说明一、前言福田时代金刚728自卸车是一款用于运输和卸载物料的专用车辆，具有较高的载重能力和卸载效率。
本文将详细介绍该车的操作方法，帮助用户正确、安全地使用该车。
二、车辆概述福田时代金刚728自卸车采用了先进的技术和设计，具有以下特点：1. 高强度车身：采用高强度钢材制作而成，具有良好的承载能力和抗压能力。
2. 大容量卸载斗：车辆配备了大容量的卸载斗，可快速卸载物料，提高工作效率。
3. 操控性能优异：采用先进的悬挂系统和转向系统，车辆操控灵活、稳定。
三、操作流程1. 上车准备（1）确认车辆工作状态：检查车辆是否处于正常工作状态，包括车身无损坏、轮胎充气正常等。
（2）佩戴安全装备：驾驶员应佩戴好安全带，并做好头盔和防护眼镜等个人防护措施。
2. 启动车辆（1）调整座椅和镜子：合理调整驾驶座椅和后视镜的位置，确保能够清晰地看到车辆周围的情况。
（2）插入钥匙启动：将钥匙插入点火开关，按下启动按钮启动车辆。
3. 操作控制台（1）熟悉仪表盘：驾驶员应熟悉车辆的仪表盘，了解各种指示灯的含义，确保车辆工作正常。
（2）操作按钮和开关：掌握各种操作按钮和开关的功能，包括卸载斗控制、转向控制等。
4. 行驶操作（1）起步和加速：松开手刹，轻踩油门将车辆缓慢起步，逐渐加速至适当的速度。
（2）转向控制：通过方向盘控制车辆的转向，确保车辆按照预期的方向行驶。
（3）变速操作：根据路况和车速，合理选择变速，以保证车辆的平稳行驶。
（4）刹车操作：在需要刹车的时候，用脚踩下刹车踏板，使车辆减速或停车。
5. 卸载操作（1）找平地面：在需要卸载的地点找到平坦稳固的地面，确保卸载过程安全。
（2）停车并固定：将车辆停在卸载位置，并拉起手刹，以防止车辆滑动。
（3）操作卸载斗：通过操作控制台的按钮或开关，将卸载斗倾斜，使物料顺利卸下。
（4）确认卸载完毕：等待物料完全卸下后，通过观察卸载斗和地面，确认卸载完毕。
6. 停车操作（1）找到停车位置：在需要停车的地点找到合适的位置，确保不会影响交通和其他车辆。
(Manual)www.sany g 三一宽体自卸车SANY OFF-HIGHWAY TRUCKAxle loadMaximum Gross Mass of Vehicle TyreValue14.00R25 WireTire Full-hydraulic + emergency steeringFront hydraulic/ pneumatic suspension + rear leaf spring suspension 19T +35T +35TMain parameter 01品质改变世界QUALITY CHANGES THE WORLD SKT90S wide-body dump truckindependently developed by SanyHeavy Equipment integrated thetechnologies of “wide-body miningtruck” and “classic mining truck”and made special upgrades forcritical parts, including frame,suspension, steering system, andcab, to offer the customers with all-new mining transport products ofh i g h c o s t-p e r f o r m a n c e, h i g hattendance rate, and high safety.02三一宽体自卸车SANY OFF-HIGHWAY TRUCK03Dimensions品质改变世界QUALITY CHANGES THE WORLD0430,000Net Weight of Truck66,100198,00090,000三一宽体自卸车SANY OFF-HIGHWAY TRUCK05The mining special flexible structure is applied and the longitudinal beams are in (10+10+8) large section structure to achieve powerful bending and distortion resistance. The frame features high stiffness and impact resistance. The high stress areas are partially enhanced to achieve higher frame strength.FrameThe all-skeleton structure improves the safety. The large-area windscreen design with wind rate provides the driver with a broad vision. The mechanical spring adjustable seat, standard heating and A/C system, wraparound dashboard, and adjustable steering wheel bring about the driver a more comfortable operating space.Cab................................................................................................................................................................................................................................................................ø196mm lifting cylinder and FE type lifting mode feature high lifting height and stable lifting.Lifting SystemTires...................................................14.00R25 Wire TyreTransmissionThe 7DS200 high-torque transmission designed specially by Fast for mines is in double-countershaft structure, featuring power distribution, high carrying capacity, high reliability, reasonable gear layout, and good fuel economy. With 7 drive gears and 1 reverse gear, it’s suitable for the working environments with short transport distance and complicated road conditions in mines.9.14 6.70 4.86 3.60 2.65 1.61 1.00 8.514.4 7.2 9.9 13.5 18.7 25.0 40.2 4.7Full-hydraulic steering system + emergency steeringThe internationalbrand steering gear guarantees handy and reliable steering. The steering cylinder is installed on the rear end of axle to reduce the malfunction rate.The full-hydraulic steering + emergency steering improve the driving comfort. The handy and reliable emergency steering can, in event of the malfunction of engine steering pump, still guarantee the steerability of the vehicle to maximize the vehicle safety.The heavy-loadfull-floating half shafts are applied. The main reducer features compact structure and high transmitted torque. The enhanced planet wheel reducer and high-strength cast steel axle housing are equipped. Drive ratio:.............................................................................................................................................................................Drive AxleThe double-circuit pneumatic controlbrake system with drum brakes is applied. Two circuits are independent with each other, with large brakes and high air reservoir capacity. The enhanced air chamber springs provides sufficient emergency braking force. The low pressure warning device is installed to alert the driver.Brake specification:.....................................................................................................Brake systemEngine...................................................................................................................................................................................................................................................................................................................................11.6L(708in )....................................The framework of cargo body adopt through type structure of 5 vertical and 8 horizontal.The rhombus structure with SANY proprietary patented technology can match chassis compactly, which make axial load distribution more reasonable. Meanwhilethe high strength wear plate Nm400 are widely used at the bottom and side plate.............................................................................................................................................................................................................................................................................................................................................................10mm 10mm31m 35m ....................................................................Front suspension: Non-independent hydro-pneumatic spring suspension with hydraulic/pneumatic (nitrogen) suspension cylinders of variable damping characteristic, featuring high unit energy storage and variable stiffness and better absorption of road impact.Rear suspension: Reinforced knuckle bearing thrust rod + tightening by leaf spring straight bolts.品质改变世界QUALITY CHANGES THE WORLD06Optional EquipmentApplicable for export to right hand driving countries14.00-25Cross Ply TyresV-shape Dump BodyBrake Cooling SprayerRight Hand Drive CabinSide GuardsFront Sprayer SystemDump Body with Tail gate applicable for Large size material，Protect fuel tank and gasholder etc. from side collisionDust removal in the direction of heading through spraying waterSANY HEAVY EQUIPMENT CO.,LTD.More about SANY www.sany g (More For VR View)。
自卸垃圾车使用说明书一、 自卸式垃圾运输车结构简介及简图1.车厢：程力自卸式垃圾车车厢采用16号低合金槽钢与钢板焊接而成，用8组连接板与汽车大梁连成一体并顶部带有液压开启顶盖，设计美观，结构合理，装卸方便（如图一），主要作用于垃圾转运。
图一： 图二：2.装卸料机构：程力自卸式垃圾车系用箱卸料，由两支油缸直接举升车厢进行卸料，箱底与地面夹角不小于45度，以确保垃圾自行下卸（如图二）；自卸式垃圾车的进料是打开顶部液压盖，从顶部进料。
在进料完成后，关闭顶部液压盖，以防止垃圾及味道的四溢（如图三）。
图三：二、 维护保养1.汽车车底盘和发动机部分的使用与保养按底盘车使用说明书的规定进行。
2.新车在磨合阶段，行驶里程在1500-2500Km，和举箱卸料900次以内，装载量以额定载质量的70％进行，卸料时发动机不得猛轰油门。
3.在油缸工作300次以后，应更换工作油。
拧开液压油箱放油螺塞，放完旧油后，重新拧紧放油螺塞，再从上部加油孔注入新机油，然后启动发动机，逐级加大行程，试运行各油缸动作两次，确认工作可靠即可。
4.高压油管每两年定期更换。
在使用过程中发现有龟裂，损坏，肩部膨胀等现象时，应及时更换。
5.经常检查液压系统漏油情况。
并及时维修和更换油封。
6.润滑采用汽车通用锂基润滑脂（GB5671-85）,可用油枪从油咀中打入，直至间隙中挤出为止。
7.每天作业结束后清洗整车及车箱表面。
经常检查液压油存量，定期给各运动部位加注润滑油、各导轨表面涂抹润滑油。
8.定期检查并调教齿轮油泵工作压力；检查滤油器滤芯，清除表面杂质或更换滤芯；定期更换液压油。
三、 注意事项1.液压系统操作时如发现运动异常，应立即停止工作，分析原因，排除故障。
切勿强制施压作业。
2.无论是啮和是脱开取力器，都必须踏下离合器踏板；取力器和多路换向阀处于工作状态时，垃圾不得进入行驶状态。
3.液压系统的调压装置为多路换向阀上的调压螺栓，该螺栓经校压调定并紧锁后，便用中不得随意调动。
自卸式矿石车操作手册
1. 简介
本操作手册为自卸式矿石车的操作指南，旨在提供详细的操作步骤和注意事项，确保操作员能够安全有效地操作矿石车。
2. 操作步骤
2.1 上车准备
- 确保车辆处于稳定停放的位置，禁止在倾斜或不平的地面上操作。
- 检查制动系统和灯光是否正常工作。
- 正确佩戴安全带和其他必要的个人保护装备。
2.2 启动车辆
- 按下制动踏板，将钥匙插入点火孔，并启动发动机。
- 检查仪表盘上的指示灯，确保所有指示灯都处于正常状态。
2.3 行驶操作
- 在起步前，确保左右后视镜清晰，并注意周围环境。
- 缓慢松开制动踏板，轻踩油门踏板，使车辆平稳起步。
- 在行驶过程中，保持适当的车速，遵守交通规则和车辆限制。
2.4 车辆停放
- 在停车前，提前观察停车位置的安全性，选择平稳和合适的
位置停车。
- 轻踩制动踏板，停放车辆时保持车辆的稳定。
- 关闭发动机并拔下钥匙。
3. 注意事项
- 深化对车辆各部件的了解，避免操作过程中的不当操作。
- 定期检查车辆的维修保养情况，确保车辆的安全性。
- 遵守相关法规和规程，严禁超速、疲劳驾驶等违法行为。
- 在坡道上行驶时，特别注意制动踏板的使用，以免发生滑坡
事故。
以上就是自卸式矿石车操作手册的主要内容，操作员在使用矿
石车前应详细阅读并按照手册操作，以确保安全操作。
如有疑问，
请随时咨询相关负责人。
