旋挖钻机施工技术交底1. 引言在土木工程中，旋挖钻机被广泛应用于各类基础施工中，如桩基、壁柱等。
本文档将详细介绍旋挖钻机的施工技术，包括操作要点、安全注意事项以及常见问题解决等内容，以便施工人员掌握并正确操作旋挖钻机，保障施工质量和安全。
2. 旋挖钻机基本原理旋挖钻机是一种基于旋转钻探原理的机械设备。
它通过旋转钻杆和钻头，将土壤或岩石等材料逐步钻入并清除，以实现基础工程的支护和固结。
主要构成部分包括液压系统、旋转驱动系统、钻杆系统等。
3. 操作要点在使用旋挖钻机进行施工时，需要注意以下几个操作要点：3.1 钻杆组装与安装•确保钻杆的质量合格，没有损坏和变形。
•在组装和安装钻杆时，要保证连接牢固，避免松动。
•加装合适的导向齿或导向管，以增加钻杆的稳定性。
3.2 钻杆回转与推进•在进行钻进过程中，应通过调整旋挖钻机的推进力和回转力，确保施工的平稳和有序进行。
•在遇到较硬的土层或岩石时，可适当增加回转力和推进力，但要注意不要超过旋挖钻机的承载能力。
3.3 钻孔清洁与观察•在钻进过程中，及时清理钻孔内的积土和杂物，以保证钻孔的质量。
•注意观察钻孔内的土质和岩石层的情况，及时记录并解读钻进过程中的井壁样貌。
3.4 钻杆卸除•在钻孔完成后，应谨慎卸除钻杆。
•若钻杆卡住无法顺利卸除时，切勿使用过大的回转力和推进力，以免造成设备故障或安全事故。
4. 安全注意事项在使用旋挖钻机进行施工时，必须遵守以下安全注意事项：•操作前，必须熟悉旋挖钻机的结构和性能，并经过必要的培训和考核。
•操作时，严禁擅自修改或调整旋挖钻机的参数设置。
•钻杆组装和卸除时，必须佩戴好安全帽、手套和一体式防护服。
•操作人员必须站在稳定的地面上，并保持足够的间距，以避免被飞溅的岩石或杂物击中。
•在钻进过程中，禁止将手或其他物体伸入旋挖钻杆中。
•发现异常情况时，应立即停机检查，并及时报告相关人员。
如有必要，应紧急撤离现场。
5. 常见问题解决在旋挖钻机施工过程中，可能会遇到一些常见问题，下面列举几个典型的问题及解决方法：5.1 钻杆断裂•问题：钻杆在施工过程中突然断裂。

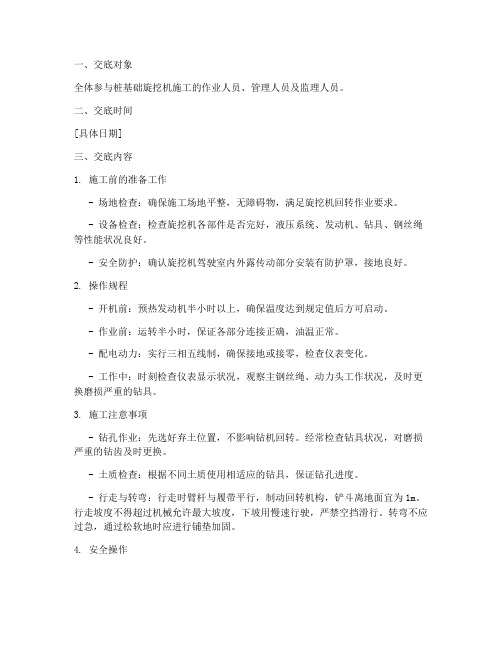

一、交底对象全体参与桩基础旋挖机施工的作业人员、管理人员及监理人员。
二、交底时间[具体日期]三、交底内容1. 施工前的准备工作- 场地检查：确保施工场地平整，无障碍物，满足旋挖机回转作业要求。
- 设备检查：检查旋挖机各部件是否完好，液压系统、发动机、钻具、钢丝绳等性能状况良好。
- 安全防护：确认旋挖机驾驶室内外露传动部分安装有防护罩，接地良好。
2. 操作规程- 开机前：预热发动机半小时以上，确保温度达到规定值后方可启动。
- 作业前：运转半小时，保证各部分连接正确，油温正常。
- 配电动力：实行三相五线制，确保接地或接零，检查仪表变化。
- 工作中：时刻检查仪表显示状况，观察主钢丝绳、动力头工作状况，及时更换磨损严重的钻具。
3. 施工注意事项- 钻孔作业：先选好弃土位置，不影响钻机回转。
经常检查钻具状况，对磨损严重的钻齿及时更换。
- 土质检查：根据不同土质使用相适应的钻具，保证钻孔进度。
- 行走与转弯：行走时臂杆与履带平行，制动回转机构，铲斗离地面宜为1m。
行走坡度不得超过机械允许最大坡度，下坡用慢速行驶，严禁空挡滑行。
转弯不应过急，通过松软地时应进行铺垫加固。
4. 安全操作- 挖掘作业：正铲作业时，作业面不超过本机性能规定的最大开挖高度和深度。
拉铲和反铲作业时，挖掘机履带或轮胎与作业方面边沿距离不得小于1.5m。
- 装车与卸土：取土、卸土不得有障碍物，任何人不得在铲斗作业回转半径内停留。
装车作业时，待运输车辆停稳后进行，铲斗应尽量放低，不得砸撞车辆，严禁车厢内有人。
卸土时铲斗应尽量放低，不得撞击汽车任何部位。
- 紧急情况：遇紧急情况，立即停机，采取必要的安全措施，确保人员安全。
5. 维护保养- 润滑脂加注：每工作五个小时加注一次润滑脂，同时检查机油、液压油、齿轮油油面。
- 螺栓检查：检查全车螺栓的松紧度，特别是钻桅上部钻杆连接处及钢丝绳连接处螺栓的松紧程度。
- 保养注油：停工时将钻桅放倒，并进行保养注油工作。
旋挖桩施工技术交底旋挖桩施工技术交底一、工程概况本工程为大型基础设施建设，涉及到大量旋挖桩施工。
为了确保施工质量和安全，技术部门特此编制旋挖桩施工技术交底，以便现场施工人员进行操作。
二、施工流程1、施工准备：确认施工场地平整、道路畅通，并按照规定要求设置排水设施。
2、测量放线：根据设计图纸进行测量放线，确定桩位。
3、埋设护筒：在桩位处埋设护筒，确保其垂直度并固定。
4、钻孔：使用旋挖机进行钻孔，根据地质情况控制钻进速度。
5、验孔：对钻孔进行验收，确保孔径、孔深及垂直度符合设计要求。
6、钢筋笼制作与安装：按照设计要求制作钢筋笼，并将其吊放入孔中。
7、浇筑混凝土：在护筒口浇筑混凝土，确保桩身质量。
8、桩体检测：对已完成的桩体进行质量检测，确保其承载力符合设计要求。
三、施工要点1、钻孔前，应对桩位进行精确测量，确保其位置准确。
2、在钻孔过程中，应根据地质情况控制钻进速度，避免对周边环境造成影响。
3、钢筋笼的制作和安装应符合设计要求，确保其质量。
4、浇筑混凝土时，应保证连续浇筑，确保桩身质量。
5、在施工过程中，应及时记录相关数据，为质量检测提供依据。
四、安全注意事项1、施工前，应对现场进行检查，确保设备、工具等安全可靠。
2、操作人员应严格按照操作规程进行施工，确保自身安全。
3、在施工过程中，应设置安全警示标志，确保现场安全。
4、定期对设备进行检查和维护，确保其正常运行。
五、维护与保养1、定期对设备进行检查和维护，确保其正常运行。
2、在使用过程中，应避免设备长时间超负荷运行。
3、停放设备时，应将其放置在干燥、通风的地方。
4、对设备进行定期保养，延长其使用寿命。
六、总结本篇文章详细介绍了旋挖桩施工的流程、要点以及安全注意事项，并对设备的维护与保养进行了详细说明。
希望现场施工人员认真阅读并按照要求进行操作，确保施工质量和安全。
也希望各位同事在施工过程中相互配合，共同努力，确保工程顺利完成。
旋挖桩施工技术交底记录时间：2024年10月15日地点：施工现场参会人员：项目经理：李先生工程师：王先生施工队长：张先生旋挖桩操作工：刘先生会议议程：1.旋挖桩的基本原理和工作原理2.旋挖桩施工前的准备工作3.旋挖桩施工中的注意事项4.旋挖桩施工安全措施5.其他需要交底的事项会议详情：1.旋挖桩的基本原理和工作原理：旋挖桩是一种常用的地基处理方法，适用于各种土层。
旋挖桩是通过旋转钻杆和桩体自身重力，将土层切削、破碎，然后将挖出的土层提升至地面。
旋挖桩施工时，首先在设计位置钻一个孔，然后把土层挖掉，再用混凝土填充孔洞以形成桩体。
2.旋挖桩施工前的准备工作：a.确定桩基的设计方案和尺寸，根据设计要求选择合适的旋挖桩机。
b.对施工现场进行勘测，了解地下管线、地质情况等，避免施工过程中的意外情况。
c.检查旋挖桩机的工作状态，确保设备完好、操作灵活。
d.准备好所需的工具、材料和设备，包括钻杆、桩模、混凝土输送设备等。
3.旋挖桩施工中的注意事项：a.桩的位置和尺寸应符合设计要求，避免因施工不当导致桩基质量不达标。
b.在挖孔过程中，要随时观察土层情况，特别是遇到较硬的土层时，要及时调整钻机的转速和挤土压力，确保土层被充分打散。
c.同时，要防止孔口坍塌，及时进行支护。
d.在打桩过程中，要根据设计要求控制桩长和桩径，严禁因操作不当导致桩身受损。
e.打桩完毕后，应及时检查桩头和桩身的质量，确保桩体符合设计要求。
4.旋挖桩施工安全措施：a.在施工现场设置明显的安全警示标志，包括施工警告标志、禁止入内标志等。
b.所有参与施工的人员必须佩戴好安全帽、安全鞋等个人防护用品。
c.操作人员必须熟悉旋挖桩机的使用方法和操作规程，严禁操作人员擅自更改机器参数。
d.施工现场必须保持整洁，禁止乱堆放物品，避免发生意外。
5.其他需要交底的事项：a.每天施工前，应进行旋挖桩机的检查和维护，确保设备正常运行。
b.施工过程中要注意节约能源，合理使用机器设备。
- - -技术交底书交底单位名称：编号：交底人：复核人：接收人：旋挖钻孔桩施工技术交底1、施工工艺流程旋挖钻钻孔桩施工工艺流程图- - -2、施工方法2.1、施工准备2.1.1、施工放样测设线路中心，放出桩位，测出地表标高，平整工作面。
2.1.2、清障、平整场地施工前先改移地下管线、架空线等，拆除构筑物，然后平整场地并用压路机碾压密实。
陆地钻孔作业平台平面尺寸不得小于10m×20m。
同时做好作业场地排水工作，在施工红线内挖设好临时排水沟，确保施工场地不积水。
2.1.3、安全防护正式钻孔前，要在施工范围内拉线或彩钢板围护，并设警示标志，设专人防护，阻止非施工人员进入。
2.1.4、桩位复测测量班根据设计图纸用全站仪精确放出桩基中心，插竹钉标识。
各桩位采用点位图编号标示，便于记录和防止漏桩。
施工放样结束，自检合格后，及时向监理工程师报验。
2.2、埋设护筒钻孔前设置坚固、不漏水的钢护筒，护筒直径比设计桩径大20cm，护筒顶面高出施工平台0.5m。
护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。
护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。
当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。
岸滩上埋设护筒，在护筒四周回填黏土并分层夯实。
为便于泥浆循环在护筒顶端留有高30cm，宽20cm的出浆口。
钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。
水中桩用锤击、加压、振动等方法下沉护筒。
一般护筒底埋入河床面以下1m，必要时打入不透水层，顶面应高出施工时的水面不小于1m。
在水中平台上下沉护筒，由导向设备控制护筒位置。
2.3、钻机就位及钻孔2.3.1、钻机就位前，应对钻孔各项准备工作进行检查，要求施工场地平整、坚实。
为保持钻机的垂直度，可通过控制器可使钻杆前俯100°，后仰60°，左右摆80°。
在钻进过程中，如钻机倾斜率在0.3°以内，可自行调节垂直度。
