CATL动力电池系统使用、保养手册 v1 0-0402

动力电池系统维护动力电池是纯电动汽车的储能元件，若受碰撞、挤压，则可能导致动力电池损坏，甚至造成事故；汽车运行时的振动可能会导致紧固件松脱、线束磨损，使其可靠性降低，甚至引发危险。

因此，对动力电池及充电系统的维护，首先要从安全入手，保证其在使用过程中的安全性。

在对动力电池及充电系统进行维护时，部分作业需要带高压作业，因此，要做好个人及车间防护工作，作业时要注意规范性。

实操步骤1.外观检查（1）举升车辆，目测动力电池底部有无磕碰、划伤、损坏等现象。

如有这些现象，应及时予以修理或更换。

（2）目测动力电池高低压插接件有无变形、松脱、密封及损坏等情况。

如有这些现象，应及时予以修理或更换。

（3）检查标识有无脱落。

（4）检测动力电池固定螺栓力矩，固定螺栓标准力矩为95～105 N·m。

2.电池管理系统（BMS）维护（1）CAN电阻检查。

目的：确保BMS与外界通信质量。

方法：用万用表欧姆挡测量CAN1（3）-H对CANI1（3）-L的电阻，其端子定义如图2-2-11所示。

CAN1（3）-H对CAN1（3）-L分别对应端子P和端子R，测量阻值应为120 Ω。

B—BMS供电正极；C—唤醒信号；F—负极继电器控制；G—BMS供电负极；H—继电器供电正极；J—继电器供电负极；L—低压蓄电池正极；N—新能源CAN屏蔽；P—新能源CAN-H；R—新能源CAN-L；U—动力电池内部CAN-H；V—动力电池内部CAN-L；S—快充CAN-H；T —快充CAN-L；W—动力电池CAN屏蔽。

（2）BMS程序升级。

动力电池厂家会定期要求对BMS系统软件进行升级，以获得更佳的控制效率。

该项工作一般采用专用仪器按照厂家升级规范进行。

3.动力电池测试（1）单体电池一致性测试。

（2）电池箱内部温度采集点检查。

目的：确保测温点工作正常，采集点合理。

方法：计算机监控温度与红外测温仪所得温度进行对比，检查温度传感器的精度。

（3）继电器测试。

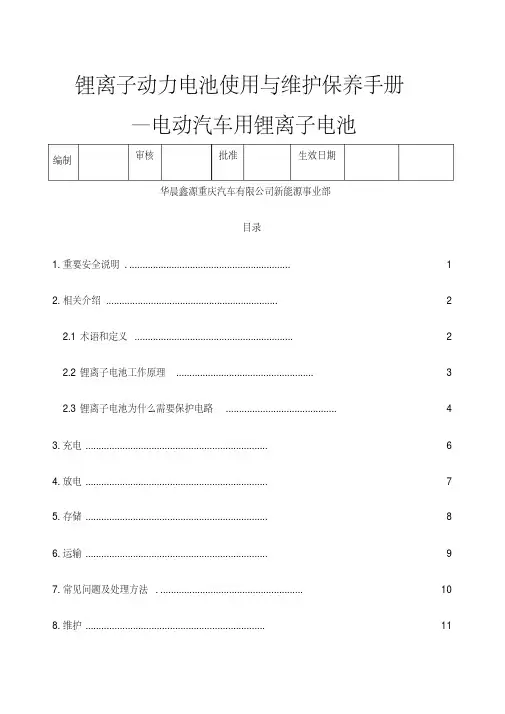

锂离子动力电池使用与维护保养手册—电动汽车用锂离子电池编制审核批准生效日期华晨鑫源重庆汽车有限公司新能源事业部目录1.重要安全说明 (1)2.相关介绍 (2)2.1术语和定义 (2)2.2锂离子电池工作原理 (3)2.3锂离子电池为什么需要保护电路 (4)3.充电 (6)4.放电 (7)5.存储 (8)6.运输 (9)7.常见问题及处理方法 (10)8.维护 (11)11.1日常维护......................................................... - 9 - 11.2定期保养 (11)11.3维护与保养记录 (12)1、重要安全说明1.保证电池或电池组远离危险物品或危险材料，如具有腐蚀性的化学品、危险的机械设备、高温环境等；2.不合理的使用该系列产品可能导致冒烟，如外部短路、过充电、过高的环境温度等。

若发生冒烟的情况，请及时切断电源，使用二氧化碳或干粉灭火器进行处理，并用沙土或泥土掩埋。

整个过程中必须及时疏散人群并及时报警（若必要时）；3.不合理的使用该系列产品可能导致单体电池鼓胀，严重时可能导致塑料外壳破裂或产生裂纹，此时应立即停止使用该电池，请及时联系我公司相关技术部门或售后服务部门以获得处理方法；4.禁止拆卸、挤压、穿刺、高温搁置或烘烤电池，避免电池受到过高幅度的震动、外力冲击、高处跌落等，此操作可能导致人身伤害或财产损失；5.禁止直接把电池的正负极短路，避免有电池极柱压紧螺栓和导电带之外的任何金属或其他导电物体接触电池的正极和负极，此操作可能导致人身伤害或财产损失；6.禁止将电池暴露或长期搁置在60℃以上的环境中，禁止试图加热或将电池投入火中，此操作可能导致人身伤害或财产损失；7.禁止在没有安装合理的充电保护装置（锂离子电池保护线路板、电池管理系统等）或使用非环宇认可的充电设备（充电器、直流电源等）的情况下对电池进行充电，此操作可能导致人身伤害或财产损失；8.禁止将电池浸入到水或其他导电的液体中，此操作可能导致人身伤害或财产损失；9.禁止儿童和其他缺乏锂离子电池安全使用知识的人使用本系列产品，此操作可能导致人身伤害或财产损失；10.禁止将本系列产品与其他型号或类型的电池进行串联或并联使用，此操作可能导致人身伤害或财产损失；禁止将含有锂离子电池保护线路板或电池管理系统的整套电源系统再进行串联或并联操作，此操作可能导致人身伤害或财产损失,若有需要请联系本公司相关技术部门以获得正确的技术支持。

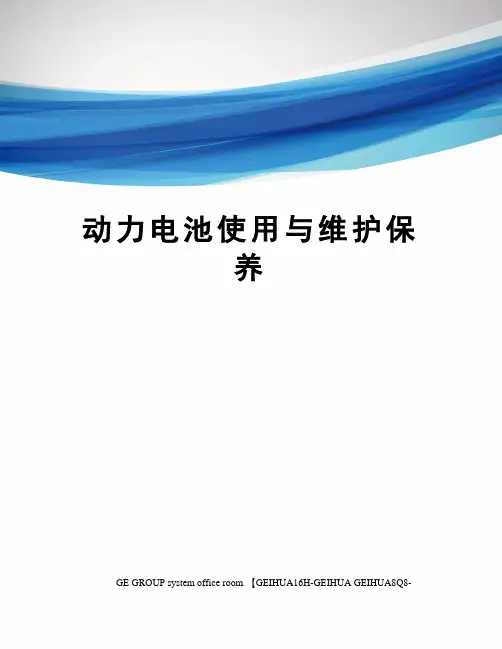

动力电池使用与维护保养GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-锂离子动力电池系统总成规格书使用与维护保养手册重要安全说明●保证电池或电池组远离危险物品或危险材料，如具有腐蚀性的化学品、危险的机械设备、高温环境等；●不合理的使用该系列产品可能导致冒烟，如外部短路、过充电、过高的环境温度等。

若发生冒烟的情况，请及时切断电源，使用二氧化碳或干粉灭火器进行处理，并用沙土或泥土掩埋。

整个过程中必须及时疏散人群并及目录1.产品规格2.基本技术参数3.蓄电池系统结构构成及说明3.系统功能4.电池组安全管理15.常见故障及解决办法3. 蓄电池系统结构构成及说明：Xxx留)●程序升级（CAN烧写程序）●上位机显示（非触摸屏形式，PC端界面，通信用CAN总线）●休眠功耗<5mA5.电池组安全管理：●电压监控●电流监控●过压、欠压告警●过流告警●过温告警●绝缘告警8.接触器控制总正继电器：断开或闭合继电器（BMS仅在过压、欠压、过温时切断继电器）。

A、BMS给常电，当钥匙达到ON档的时候，BMS检测到ON档唤醒信号，BMS 闭合RLY2主继电器；ON档状态下，BMS不允许发送相关充电报文，避免整车误操作；B、BMS给常电，当充电枪插入，BMS检测到CHG唤醒信号，BMS闭合RLY2主继电器；有CC信号及充电机报文，则为车载充电机充电；无CC信号，有快充报文，则是非车载充电机；其中BMS快充、慢充相关报文只在充电枪插入后才能发出。

9.电池管理系统报警阀值10.充电控制策略BMS与充电设备建立实时通讯，充电过程中BMS负责实时检测各电芯模块电压、温度以及充电电流，当电池温度过低时（＜0℃）时禁止充电。

充电过程中，当任一电池模块电压超过 4.15V时，BMS发出信号通知充电设备限流充电；当任一电池模块电压超过4.2V时，BMS发出信号通知充电设备停止充电，并切断继电器，响应时间要求小于5秒，总电压≥126V时充电停止。

锂离子动力电池使用与维护保养手册—电动汽车用锂离子电池编制审核批准生效日期华晨鑫源重庆汽车有限公司新能源事业部目录1.重要安全说明 (1)2.相关介绍 (2)2.1术语和定义 (2)2.2锂离子电池工作原理 (3)2.3锂离子电池为什么需要保护电路 (4)3.充电 (6)4.放电 (7)5.存储 (8)6.运输 (9)7.常见问题及处理方法 (10)8.维护 (11)11.1日常维护........................................................................................................................ - 11 -11.2定期保养. (11)11.3维护与保养记录 (12)1、重要安全说明1.保证电池或电池组远离危险物品或危险材料，如具有腐蚀性的化学品、危险的机械设备、高温环境等；2.不合理的使用该系列产品可能导致冒烟，如外部短路、过充电、过高的环境温度等。

若发生冒烟的情况，请及时切断电源，使用二氧化碳或干粉灭火器进行处理，并用沙土或泥土掩埋。

整个过程中必须及时疏散人群并及时报警（若必要时）；3.不合理的使用该系列产品可能导致单体电池鼓胀，严重时可能导致塑料外壳破裂或产生裂纹，此时应立即停止使用该电池，请及时联系我公司相关技术部门或售后服务部门以获得处理方法；4.禁止拆卸、挤压、穿刺、高温搁置或烘烤电池，避免电池受到过高幅度的震动、外力冲击、高处跌落等，此操作可能导致人身伤害或财产损失；5.禁止直接把电池的正负极短路，避免有电池极柱压紧螺栓和导电带之外的任何金属或其他导电物体接触电池的正极和负极，此操作可能导致人身伤害或财产损失；6.禁止将电池暴露或长期搁置在60℃以上的环境中，禁止试图加热或将电池投入火中，此操作可能导致人身伤害或财产损失；7.禁止在没有安装合理的充电保护装置（锂离子电池保护线路板、电池管理系统等）或使用非环宇认可的充电设备（充电器、直流电源等）的情况下对电池进行充电，此操作可能导致人身伤害或财产损失；8.禁止将电池浸入到水或其他导电的液体中，此操作可能导致人身伤害或财产损失；9.禁止儿童和其他缺乏锂离子电池安全使用知识的人使用本系列产品，此操作可能导致人身伤害或财产损失；10.禁止将本系列产品与其他型号或类型的电池进行串联或并联使用，此操作可能导致人身伤害或财产损失；禁止将含有锂离子电池保护线路板或电池管理系统的整套电源系统再进行串联或并联操作，此操作可能导致人身伤害或财产损失,若有需要请联系本公司相关技术部门以获得正确的技术支持。

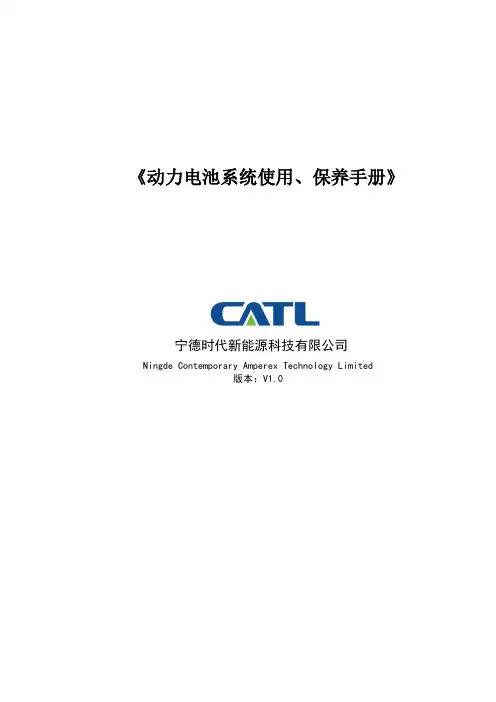

《动力电池系统使用、保养手册》宁德时代新能源科技有限公司Ningde Contemporary Amperex Technology Limited版本：V1.0正确的使用和保养才能确保您的电池系统长期可靠、经济运行。

凡不按本手册规定进行使用和保养者视同放弃保修权利，我司及其服务站有权不再予以保修，对由此而产生的一切损失也不予以赔偿，但可以根据情况提供相应的有偿服务。

当您遇到疑难问题时，欢迎您与宁德时代新能源售后服务部联系。

来函请寄：宁德时代新能源科技有限公司售后服务部地址：福建省宁德市蕉城区漳湾镇新港路1号邮政编码：352100服务热线：400-918-0889网址：宁德时代新能源科技有限公司在法律许可下保留修改《CATL动力电池系统使用、保养手册》的权利，内容如有变动恕不另行通知。

欢迎您随时访问本公司网站或拨打客户服务热线了解最新信息。

宁德时代新能源科技有限公司在法律许可下拥有对本手册的最终解释权为了安全使用和保养产品，相关人员必需经过专业培训合格才能上岗，无关人员禁止打开电池箱。

有关人员一定要遵守如下安全说明：1）禁止将电池丢弃到垃圾中；2）严禁拆开、挤压、刺穿或者燃烧；3）在装卸和运输过程中避免剧烈震动；4）严禁将电池暴露在 55 ℃以上的温度中；5）禁止将其它类型的电池与锂电池串联或并联使用；6）在操作和维护电动客车时，请不要佩戴金银首饰或手表等金属饰品；7）严禁在没有充电保护线路或者使用非电池生产厂家认可的设备充电；8）对系统线缆进行连接和拆卸作业时，请断开所有高压和低压开关；9）时刻谨记系统内部存在高压，即使系统没有运行，当系统断开服务开关后，需用万用表确认高压端无电压后，才能进行下一步动作；10）使用环境要求电池组的工作环境应无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃，并远离热源；11）维护保养时，请使用绝缘工具，穿戴绝缘手套、绝缘鞋，维护中使用的绝缘工具（六角扳手、螺栓刀等）需要用绝缘胶布缠绕较少裸露面积；12）维护作业结束后，请及时清理工具和物料，不要将金属物品放在设备内部或顶部；13）灭火方式：使用二氧化碳或者干粉灭火器灭火，或者用沙土、泥土掩埋；14）更换电池箱时，请务必断开高压电和低压电，同时卸下服务开关；15）客户发现电池供电时间大大缩短或频繁发生故障时，应及时请专业人员对系统进行诊断和维护；16）作业人员装备：指导文件、万用表、灭火器、安全帽、防护目镜、棉质工作服、棉质劳保手套、高压手套工具、高压绝缘鞋等；注意：系统操作及维护人员对电池系统的维护和保养有任何疑问时，请联系制造厂商CATL相应部门及工程师；非专业人士请勿擅自接触及开箱。

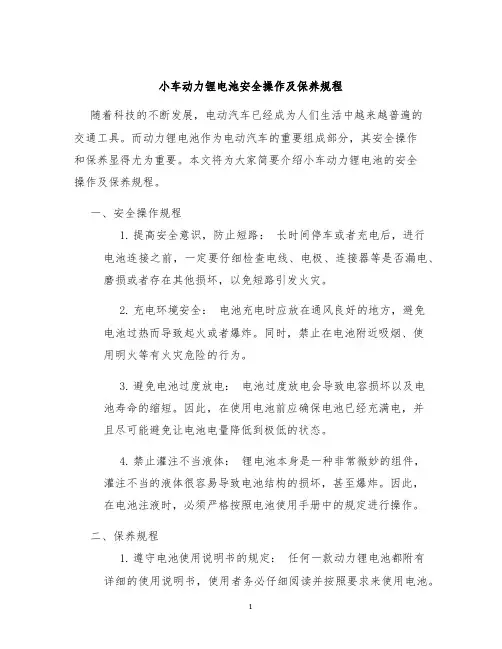

小车动力锂电池安全操作及保养规程随着科技的不断发展，电动汽车已经成为人们生活中越来越普遍的交通工具。

而动力锂电池作为电动汽车的重要组成部分，其安全操作和保养显得尤为重要。

本文将为大家简要介绍小车动力锂电池的安全操作及保养规程。

一、安全操作规程1.提高安全意识，防止短路：长时间停车或者充电后，进行电池连接之前，一定要仔细检查电线、电极、连接器等是否漏电、磨损或者存在其他损坏，以免短路引发火灾。

2.充电环境安全：电池充电时应放在通风良好的地方，避免电池过热而导致起火或者爆炸。

同时，禁止在电池附近吸烟、使用明火等有火灾危险的行为。

3.避免电池过度放电：电池过度放电会导致电容损坏以及电池寿命的缩短。

因此，在使用电池前应确保电池已经充满电，并且尽可能避免让电池电量降低到极低的状态。

4.禁止灌注不当液体：锂电池本身是一种非常微妙的组件，灌注不当的液体很容易导致电池结构的损坏，甚至爆炸。

因此，在电池注液时，必须严格按照电池使用手册中的规定进行操作。

二、保养规程1.遵守电池使用说明书的规定：任何一款动力锂电池都附有详细的使用说明书，使用者务必仔细阅读并按照要求来使用电池。

该说明书包含着有关电池的技术参数、使用范围、使用方法等详细信息，遵循说明书中的要求是正确保养电池的重要前提。

2.定期检查电池的工作状况：定期检查电池是否漏液、电池电压是否正常、接线是否松动或导致短路，并及时处理问题。

3.避免高温环境：高温环境会大大降低电池的寿命、性能，同时还会加剧电池的容量衰减。

因此，电池尽可能要存放在阴凉、透气的地方，并保持通风。

4.保持电池干燥：潮湿的环境会引致电池内壳破裂，甚至导致严重火灾，因此，如存放时间过长，此时更应清理电池表面，避免水分进入电池。

三、结语动力锂电池是电动车的心脏，正确的使用和保养方法关系到车主的生命安全和财产安全，因此，在使用和保养小车动力锂电池时，我们一定要有高度的责任和自觉性。

只有这样才能够更好的发挥小车的性能表现，在安全、环保和科技时代的道路上行得更安全、更美好。

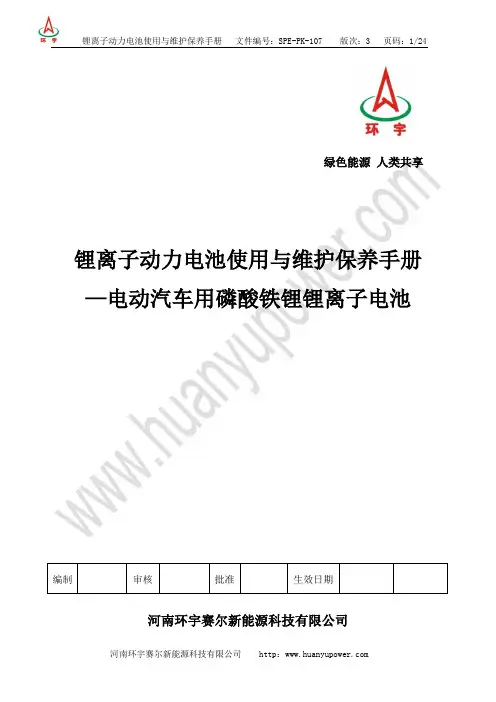

绿色能源人类共享锂离子动力电池使用与维护保养手册—电动汽车用磷酸铁锂锂离子电池编制审核批准生效日期河南环宇赛尔新能源科技有限公司重要安全说明1.保证电池或电池组远离危险物品或危险材料，如具有腐蚀性的化学品、危险的机械设备、高温环境等；2.不合理的使用该系列产品可能导致冒烟，如外部短路、过充电、过高的环境温度等。
