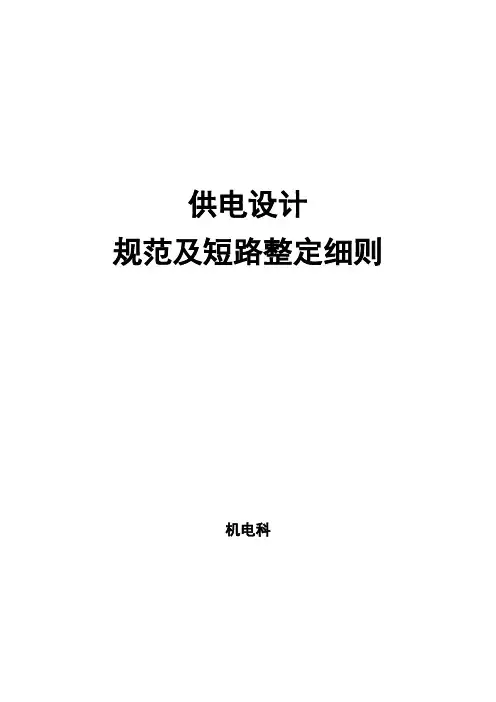

供电设计规范及短路整定细则

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

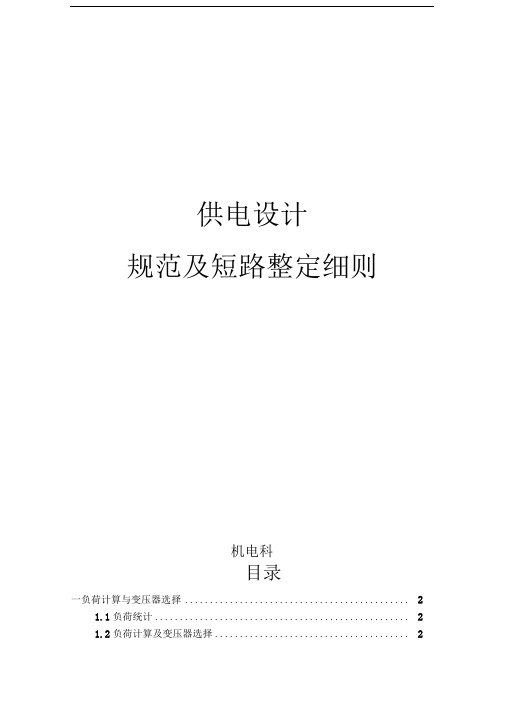

供电设计规范及短路整定细则机电科目录一负荷计算与变压器选择 (2)1.1 负荷统计 (2)1.2 负荷计算及变压器选择 (2)二高压电缆选择计算和校验 (3)2.1 按长时负荷电流选择电缆截面 (3)2.2 电缆截面的选择 (4)2.3 按经济电流密度选择高压电缆截面 (5)2.4 按热稳定校验电缆截面 (5)2.5 按允许电压损失校验高压电缆截面 (6)三低压电缆选择计算和校验 (7)3.1 按长时负荷电流初选电缆截面 (7)3.2 电缆截面的选择 (8)3.3 按允许电压损失校验电缆截面 (8)四短路电流计算 (10)五保护整定计算 (11)5.1 负荷电流计算 (11)5.2 井下供电系统保护整定计算 (12)5.3 电磁启动器 (13)5.4 馈电开关 (14)5.5 移动变压器高压配电装置 (15)5.6 移动变压器低压配电装置 (17)5.7 高压电动机用高压配电装置 (18)5.8 控制线路的高压配电装置 (19)5.8.1 使用范围：移动变压器 (19)5.8.2 使用范围：母联(联络开关)和总开 (21)5.8.3 使用范围：井下上下级变电所总开 (21)5.9 照明、信号综合保护装置 (22)5.10 组合开关的整定 (22)5.11 35kV变电所开关柜的整定 (23)一 负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。

1.1 负荷统计平均功率因数计算公式：ene e enen e e e e pj P P P P P P ++++++=...cos ...cos cos cos 212211ϕϕϕϕ加权平均效率计算公式：ene e enen e e e e pj P P P P P P ++++++=......212211ηηηη1.2 负荷计算及变压器选择（1）变压器需用容量S b 计算值为：kVA cos eb xpjP S K φ=∑（）（2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数：∑+=ex P P K max 714.0286.0（3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数：∑+=ex P P K max 6.04.0P max ——最大一台电动机功率，kW 。

《低压配电设计规范》GB50054-20111 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触direct contact人或动物与带电部分的电接触。

2.0.4间接接触indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

煤矿井下低压电网短路整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算：|d（2）=Ue/2 R 2 X 2R R 1/K b2+ R b+ R2X X i X+X l/K b2+ X b+ X2式中l d（2）――两相短路电流，A;XR、刀X―― 路回路内一相电阻、电抗值的总和，Q;Xx --- 根据三相短路容量计算的系统电抗值，Q;R1、X1 ――高压电缆的电阻、电抗值，Q;Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V 时，变比依次为15、8.7、5;当一次电压为3000V，二次电压为400V时，变压比为7.5;Rb、Xb——矿用变压器的电阻、电抗值，Q;R2、X2――低压电缆的电阻、电抗值，Q;U e――变压器二次侧的额定电压，对于380V网路，U e以400V计算；对于660V 网路，U e以1200V计算；对于127V网路，U e以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id（3）=1.15ld ⑵（2）式中Id⑶一一三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

L H=K1L1+K2L2+……+K n L n+L x+K g L g （3）式中L H——电缆总的换算长度，m;心、K2……K n――换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2 Ln ------- 各段电缆的实际长度，m ;Lx ――系统电抗的换算长度，m;Kg ―― 6KV电缆折算至低压侧的换算系数；Lg―― 6KV电缆的实际长度，m。

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

供电设计规范及短路整定细则机电科目录一负荷计算与变压器选择 (2)1.1 负荷统计 (2)1.2 负荷计算及变压器选择 (2)二高压电缆选择计算和校验 (3)2.1 按长时负荷电流选择电缆截面 (3)2.2 电缆截面的选择 (4)2.3 按经济电流密度选择高压电缆截面 (5)2.4 按热稳定校验电缆截面 (5)2.5 按允许电压损失校验高压电缆截面 (6)三低压电缆选择计算和校验 (7)3.1 按长时负荷电流初选电缆截面 (7)3.2 电缆截面的选择 (8)3.3 按允许电压损失校验电缆截面 (8)四短路电流计算 (10)五保护整定计算 (11)5.1 负荷电流计算 (11)5.2 井下供电系统保护整定计算 (12)5.3 电磁启动器 (13)5.4 馈电开关 (14)5.5 移动变压器高压配电装置 (15)5.6 移动变压器低压配电装置 (17)5.7 高压电动机用高压配电装置 (18)5.8 控制线路的高压配电装置 (19)5.8.1 使用范围：移动变压器 (19)5.8.2 使用范围：母联(联络开关)和总开 (21)5.8.3 使用范围：井下上下级变电所总开 (21)5.9 照明、信号综合保护装置 (22)5.10 组合开关的整定 (22)5.11 35kV变电所开关柜的整定 (23)一 负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。

1.1 负荷统计平均功率因数计算公式：ene e enen e e e e pj P P P P P P ++++++=...cos ...cos cos cos 212211ϕϕϕϕ加权平均效率计算公式：ene e enen e e e e pj P P P P P P ++++++=......212211ηηηη1.2 负荷计算及变压器选择（1）变压器需用容量S b 计算值为：kVA cos eb xpjP S K φ=∑（）（2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数：∑+=ex P P K max 714.0286.0（3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数：∑+=ex P P K max 6.04.0P max ——最大一台电动机功率，kW 。

第二章：输电线路的相间短路的电流保护GB50062-92《电力装置的继电保护和自动装置设计规范》规定：对3～63kV线路的下列故障或异常运行，应装设相应的保护装置：(1) 相间短路。

(2) 单相接地。

(3) 过负荷。

1. 3~10kV 线路装设相间短路保护装置的配置原则(1) 在3~10kV线路装设的相间短路保护装置，应符合下列要求：1) 由电流继电器构成的保护装置,应接于两相电流互感器上，同一网络的所有线路均应装在相同的两相上。

2) 后备保护应采用远后备方式。

3) 当线路短路使发电厂厂用母线或重要用户电压低于额定电压的60%时,以及线路导线截面过小，不允许带时限切除短路时，应快速切除故障。

4) 当过电流保护的时限不大于0.5~0.7s时，且没有第3)款所列的情况，或没有配合上的要求时，可不装设瞬动的电流速断保护。

(2) 在3~10kV 线路装设的相间短路保护装置，应符合下列规定：1) 单侧电源线路。

可装设两段过电流保护：第一段为不带时限的电流速断保护；第二段为带时限的过电流保护。

可采用定时限或反时限特性的继电器。

对单侧电源带电抗器的线路，当其断路器不能切断电抗器前的短路时，不应装设电流速断保护，此时，应由母线保护或其他保护切除电抗器前的故障。

保护装置仅在线路的电源侧装设。

2) 双侧电源线路。

可装设带方向或不带方向的电流速断和过电流保护。

对1~2km双侧电源的短线路，当采用上述保护不能满足选择性、灵敏性或速动性的要求时，可采用带辅助导线的纵差保护作主保护，并装设带方向或不带方向的电流保护作后备保护。

3) 并列运行的平行线路。

宜装设横联差动保护作为主保护，并应以接于两回线电流之和的电流保护，作为两回线同时运行的后备保护及一回线断开后的主保护及后备保护。

4) 环形网络中的线路。

为简化保护，可采用故障时先将网络自动解列而后恢复的办法，对不宜解列的线路，可参照对并列平行线路的办法。

2.35~63kV线路相间短路保护装置配置原则(1) 35~63kV线路装设的相间短路保护装置，应符合下列要求l) 对单侧电源线路可采用一段或两段电流速断或电流闭锁电压速断作主保护并应以带时限过电流保护作后备保护。

《矿井供电管理细则》总则为了提升矿井供电管理水平，确保矿井供电安全，实现矿井供电的自动化、信息化，特制定本细则。

第一条认真执行《煤矿安全规程》，《电力设备预防性试验第二条第三条第四条第五条第六条第七条规程》、《煤矿电气试验规程》、《煤矿井下电缆安装运行、维修、管理工作细则》。

矿井供电管理范围。

自市供电部门区域变电所馈出间隔至矿井地面井下所有高低压电力设备、设施的安全运行维护。

矿井供电连续可靠，杜绝全矿井停电事故。

井下消灭电气明火及失爆失保。

矿井主要供电设备的大修，必须送有关维修许可证的单位检修。

第二章管理机构及制度生产矿井、矿建项目部和专业化公司机关应设置具有供电管理职能的业务科室，明确科长或一名副科长、至少一名工程技术人员负责供电管理工作。

对矿井供电电压等级在110kv、原煤年产量在3mt以上的矿井要设立矿井供电区（队），应组建专职电气试验组。

各采煤、掘进、开拓、运输区（队）需明确一名副职主管机电工作。

第八条中央变电所和带有高瓦斯头面的变电所要有专职电工值班。

第九条各单位要建立健全一下制度：（一）电气设备安全定期检查制度；（二）电气设备强制性检修制度；（三）电气管理责任制；（四）电气安全保护装置检验制度；（五）电气设备、电缆出厂、入井验收制度；（六）电气事故追查制度；（七）无计划停电追查、上报制度；（八）电缆管理制度；（九）小型电器管理制度；（十）拆、接火审批制度；（十一）井下电气设备定期检修制度；（十二）地面变电所的停送电制度和操作规程；（十三）工广变电所设备运行制度；（十四）隔爆电气设备管理制度；（十五）全矿井停电事故应急预案；（十六）井下电工定期培训制度。

第三章用电管理制度第十条井下电器管理（一）在机电矿长和机电副总工程师领导下，矿井井下电器设备实行集中统一管理，机电办（科）主管井下电气设备，下设电器管理组和防爆设备检查组，负责日常监督检查和管理。

（二）井下采、掘工作面供电设计及拆接火由机电办（科）负责，经矿机电副总工程师批准后实施。

煤矿井下低压电网短路整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算：|d（2）=Ue/2 R 2 X 2R R 1/K b2+ R b+ R2X X i X+X l/K b2+ X b+ X2式中l d（2）――两相短路电流，A;XR、刀X―― 路回路内一相电阻、电抗值的总和，Q;Xx --- 根据三相短路容量计算的系统电抗值，Q;R1、X1 ――高压电缆的电阻、电抗值，Q;Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V 时，变比依次为15、8.7、5;当一次电压为3000V，二次电压为400V时，变压比为7.5;Rb、Xb——矿用变压器的电阻、电抗值，Q;R2、X2――低压电缆的电阻、电抗值，Q;U e――变压器二次侧的额定电压，对于380V网路，U e以400V计算；对于660V 网路，U e以1200V计算；对于127V网路，U e以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id（3）=1.15ld ⑵（2）式中Id⑶一一三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

L H=K1L1+K2L2+……+K n L n+L x+K g L g （3）式中L H——电缆总的换算长度，m;心、K2……K n――换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2 Ln ------- 各段电缆的实际长度，m ;Lx ――系统电抗的换算长度，m;Kg ―― 6KV电缆折算至低压侧的换算系数；Lg―― 6KV电缆的实际长度，m。

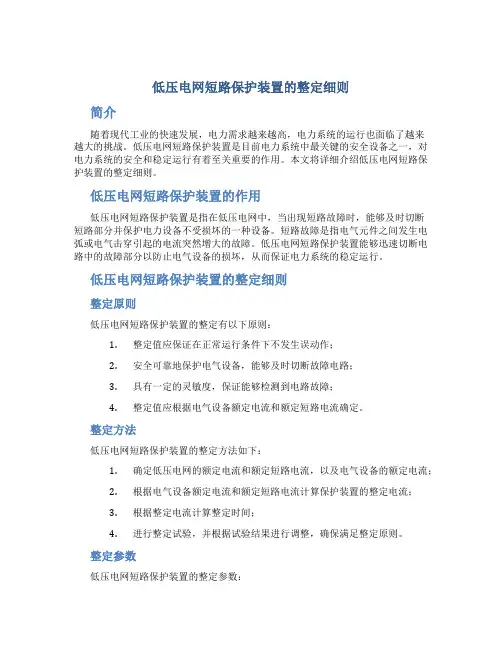

低压电网短路保护装置的整定细则简介随着现代工业的快速发展，电力需求越来越高，电力系统的运行也面临了越来越大的挑战。

低压电网短路保护装置是目前电力系统中最关键的安全设备之一，对电力系统的安全和稳定运行有着至关重要的作用。

本文将详细介绍低压电网短路保护装置的整定细则。

低压电网短路保护装置的作用低压电网短路保护装置是指在低压电网中，当出现短路故障时，能够及时切断短路部分并保护电力设备不受损坏的一种设备。

短路故障是指电气元件之间发生电弧或电气击穿引起的电流突然增大的故障。

低压电网短路保护装置能够迅速切断电路中的故障部分以防止电气设备的损坏，从而保证电力系统的稳定运行。

低压电网短路保护装置的整定细则整定原则低压电网短路保护装置的整定有以下原则：1.整定值应保证在正常运行条件下不发生误动作；2.安全可靠地保护电气设备，能够及时切断故障电路；3.具有一定的灵敏度，保证能够检测到电路故障；4.整定值应根据电气设备额定电流和额定短路电流确定。

整定方法低压电网短路保护装置的整定方法如下：1.确定低压电网的额定电流和额定短路电流，以及电气设备的额定电流；2.根据电气设备额定电流和额定短路电流计算保护装置的整定电流；3.根据整定电流计算整定时间；4.进行整定试验，并根据试验结果进行调整，确保满足整定原则。

整定参数低压电网短路保护装置的整定参数：1.整定电流：根据电气设备额定电流和额定短路电流计算得到；2.整定时间：为了防止过电流的短暂波动，设置一定时间延迟，一般应在0.1秒-0.2秒之间；3.动作保持时间：应保证保护装置能够稳定地动作；4.转换时间：从保护状态切换到重新合闸的时间，应保持在20秒以内。

整定检查低压电网短路保护装置的整定检查包括以下内容：1.测量保护装置的整定参数，包括整定电流、动作时间、保持时间、转换时间等；2.测量过电流保护的灵敏度，检查装置是否能够检测到电路故障；3.进行整定试验，并根据试验结果进行调整；4.定期检查保护装置的整定状况，确保保护装置的正常运行。

低压配电装置及线路设计规范GBJ 54-83主编部门：中华人民共和国机械工业部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日第一章总则 (1)第二章电器和导体的选择 (1)第一节电器的选择 (1)第二节导体的选择 (2)第三章配电装置的布置 (3)第一节一般规定 (3)第二节对建筑物的要求 (4)第四章配电线路的保护 (4)第五章配电线路的敷设 (5)第一节绝缘导线布线 (5)第二节裸导体布线 (7)第三节插接式母线安装 (8)第四节电缆敷设 (8)第一章总则第1.0.1条低压配电装置及线路设计必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。

第1.0.2条低压配电装置及线路的设计，应做到安装维护方便。

第1.0.3条低压配电装置及线路的设计，应节约有色金属，并应认真贯彻以铝代铜的技术政策。

第1.0.4条本规范适用于新建工程的1000伏以下的配电装置及线路设计。

第1.0.5条低压配电装置及线路设计，尚应符合现行的有关国家标准和规范的规定。

第二章电器和导体的选择第一节电器的选择第2.1.1条选择低压电器时，应符合下列要求：一、符合工作电压、电流、频率、准确等级和使用环境的要求；二、配电电器应尽量满足在短路条件下的动稳定和热稳定；三、断开短路电流用的电器，应尽量满足在短路条件下的通断能力。

第2.1.2条验算电器在短路时的通断能力，应采用短路电流的周期分量有效值，并应考虑电动机的反馈影响。

第2.1.3条 确定短路电流时所采用的计算接线方式，应为可能发生最大短路电流的正常接线方式。

同时，可只计及高压系统阻抗、变压器阻抗和低压线路阻抗，且考虑短路时低压侧短路电流不衰减。

第二节 导体的选择第2.2.1条 绝缘导体和电缆的型号，应按工作电压和使用环境等要求选择。

第2.2.2条 选择导体截面时，应符合下列要求：一、导体的允许载流量不应小于线路的负荷计算电流；二、从变压器低压侧母线至用电设备受电端的线路电压损失，一般不超过用电设备额定电压的5%；三、绝缘导线线芯的最小截面，应符合本规范第2.2.7条的规定。

煤矿井下低压电网短路保护装置的整定细则第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：电缆电阻（电抗）值=电缆长度×每公里电阻（电抗）值利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。

若需计算三相短路电流值，可按下公式计算：三相短路电流值=1.15倍两相短路电流值第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。

低压电动机应具备短路、过负荷、单相断线的保护装置。

第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。

第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。

第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。

1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。

煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。

对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。

在起动电动机时，如继电器动作，则应变更起动电阻，以降低起动电流值。

对于某些大容量采掘机械设备，由于位处低压电网末端，且功率较大，起动时电压损失较大，其实际起动电流要大大低于额定起动电流，若能测出其实际起动电流时，则公式(4)和公式(5)中I QN应以实际起动电流计算。

第7条按第6条规定选择出来的整定值，还应用两相短路电流值进行校验，应符合公式(6)的要求：若线路上串联两台及以上开关时(其间无分支线路)，则上一级开关的整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验的灵敏度应满足1．2～1．5的要求，以保证双重保护的可靠性。

2024年供电设计验算制度为保证矿井生产供电的可靠性，防止事故发生，减少投入提高经济效益，指导各级供电单位工作，制定本制度。

(一)职责划分1、地机变电站和供电系统的设置由集团公司设计处负责。

2、地面变电站35kv系统供电设计、验算及调整由集团公司电力公司负责。

3、矿属地面6kv系统供电设计、验算及调整由机电科负责。

4、井下6kv系统供电设计、验算及调整由机电科负责。

5、大型设备机房峒室内电气设备的供电整定、验算及调整由机房所属单位负责。

6、井下生产系统(包括6kv、1140v、660v)供电的设计、整定及验算由机电科负责。

(二)供电设计原则1、地面高压供电设计应考虑矿井长远规划和近期要求，本着经济、适用和安全的原则。

2、井下变电所的设置、供电系统设计应考虑矿井生产衔接、采掘设备向大功率方向发展的因素，采取采掘分开供电的原则，局扇专供的原则。

3、掘进工作供电应考虑开切眼扩帮所需设备功率，应考虑运距离供电短路电流变小时短路保护方式。

掘进巷道超过____米时应加设分路开关。

4、井下660v供电系统一般为一台变压器输出一路，若一台变压器输出多路时，应加设选择性漏电保护装置。

5、井下变电所必须保证双回路供电，一回路为主供回路，另一回路为备用回路。

当两变电所共用两回路供电时，可选一回路为主供回路，并为另一变电所备用。

局扇专供应设在备用回路电源侧。

6、井下低压供电设计应遵守《井下低压电网短路保护装置的整定细则》。

7、当供电系统的负荷有变更时，要由使用单位填写负荷变更卡，报机电科审核批准后方可执行。

8、井下开掘队的临时配电点6kv系统必须有两电源供电，即动力一趟，风机专供一趟，以确保双风机双电源的可靠性。

(三)供电设计有关程序和业务要求1、回采工作面在安装前一个月，由矿生产矿长、机电矿长组织有关单位召开一次专题会确定以下问题：1)机电科设备组提供工作面的有关所有设备的资料____份。

2)生产科提供有关工作面的相关图纸。

采掘供电设计规范一、设计依据1、煤矿安全规程2、煤矿供电设计手册3、煤矿井下低压电网短路保护装置的整定细则4、煤矿井下低压检漏保护装置的安装、运营、维护与检修细则5、煤矿井下保护接地装置的安装、检查、测定工作细则6、供电设计软件二、设计规定1、采掘工作面重要排水地点（涌水量30m3及以上）及有地质钻场的排水设备、局部通风机必须实现双回路供电。

2、掘进工作面瓦斯异常区域的局部通风机应采用三专（专用变压器、专用开关、专用线路）供电，高瓦斯及突出矿井推广采用双三专供电。

使用局部通风机供风的地点必须实行风电闭锁，保证停风后切断停风区内所有非本质安全型电气设备的电源。

使用2台局部通风机供风的，2台局部通风机都必须同时实现风电闭锁，保证当正常运转的局部通风机停止运转或停风后能切断停风区域内所有本质安全型电气设备的电源。

3、采掘供电不能混用，应分开供电。

4、煤巷掘进工作面风机配电点原则上设立在车场风门外侧。

三、供电计算范例1、负荷记录与变压器选择1.1负荷记录计算变压器负荷登记表公式参数说明：K x——需用系数；cosφpj——平均功率因数；cosφe——额定功率因数；P max——最大一台电动机功率，kW；S b——变压器需用容量，kV•A；∑P e——变压器所带设备额定功率之和，kW；P d——变压器短路损耗，W；S e——变压器额定容量，k V•A；U e2——变压器二次侧额定电压，V；U z——变压器阻抗压降；1.2 变压器的选择根据供电系统的拟订原则，变压器的选择原理如下：1.2.1 变压器 T1：K x = 0.4 + 0.6×P max∑P ecos φpj = ∑(P i ×cosφei )∑P i将K x 值和cos φpj 值代入得 S b =K x ×∑P ecos φpj选用KBSGZY-××/6/0.693 型号符合规定。

1.2.2 变压器 T2： K x = 0.4 + 0.6×P max∑P eA = ∑(P i ×cosφei )B = ∑P i cos φpj = AB将K x 值和cos φpj 值代入得S b = K x ×∑P ecos φpj选用KBSGZY-××/6/0.693 型号符合规定。

供电设计规范及短路整定细则机电科目录一负荷计算与变压器选择 (2)1.1负荷统计 (2)1.2负荷计算及变压器选择 (2)二咼压电缆选择计算和校验 (3)2.1按长时负荷电流选择电缆截面 (3)2.2电缆截面的选择 (4)2.3按经济电流密度选择高压电缆截面 (5)2.4按热稳定校验电缆截面 (5)2.5按允许电压损失校验高压电缆截面 (6)三低压电缆选择计算和校验 (7)3.1按长时负荷电流初选电缆截面 (7)3.2电缆截面的选择 (8)3.3按允许电压损失校验电缆截面 (8)四短路电流计算 (10)五保护整定计算 (11)5.1负荷电流计算 (11)5.2井下供电系统保护整定计算 (12)5.3电磁启动器 (13)5.4馈电开关 (14)5.5移动变压器高压配电装置 (15)5.6移动变压器低压配电装置 (17)5.7高压电动机用高压配电装置 (18)5.8控制线路的高压配电装置 (19)5.8.1使用范围：移动变压器 (19)5.8.2使用范围：母联（联络开关）和总开 (21)5.8.3使用范围：井下上下级变电所总开 (21)5.9照明、信号综合保护装置 (22)5.10组合开关的整定 (22)5.11 35kV变电所开关柜的整定 (23)负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、 容量的依 据，也是配电网络计算的依据之一。

1.1负荷统计平均功率因数计算公式:p；1 COS e1Pe2 COS e2 ■■-Pen COS enPe1巳2加权平均效率计算公式:1.2负荷计算及变压器选择(1)变压器需用容量S b 计算值为:(2)单体支架各用电设备无一定顺序起动的一般机组工作面,按下式计算需用系数:PK x 0.286 0.714-^(3)自移式支架，各用电设备按一定顺序起动的机械化采煤工cospjPe1 e1Pe2 e2PjP en enS bK x —cospj玄(kVA )作面，按下式计算需用系数:K x 040.6 飞P max――最大一台电动机功率，kW。
