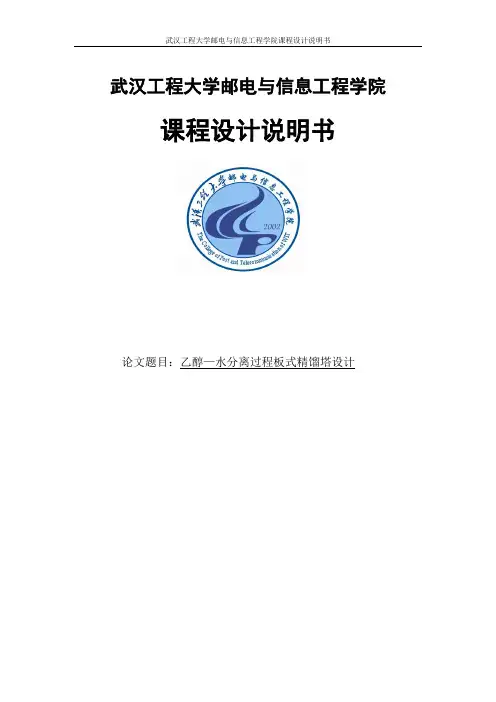

武汉工程大学邮电与信息工程学院课程设计说明书论文题目：乙醇—水分离过程板式精馏塔设计邮电与信息工程学院课程设计任务书专业07过控班级2班学生姓名汪尧全发题时间：2010 年 6 月22 日一、课题名称乙醇——水分离过程板式精馏塔设计二、课题条件（原始数据）原料：乙醇、水年处理量：50000t原料组成（乙醇的质量分率）：0.40料液初温： 30℃操作压力、回流比、单板压降：自选进料状态：饱和液体进料塔顶产品浓度： 98%塔底釜液含乙醇含量不高于0.2%（质量分率）塔顶采用全凝器，泡点回流塔釜：饱和蒸汽间接/直接加热塔板形式：筛板生产时间：330天/年，每天24h运行冷却水温度：30℃设备形式：筛板塔厂址：武汉地区三、设计内容（包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可）1 设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图（精馏段）9换热器设计10馏塔接管尺寸计算11制生产工艺流程图（带控制点、机绘，A2图纸）12绘制板式精馏塔的总装置图（包括部分构件）（手绘，A1图纸）13撰写课程设计说明书一份设计说明书的基本内容⑴课程设计任务书⑵课程设计成绩评定表⑶中英文摘要⑷目录⑸设计计算与说明⑹设计结果汇总⑺小结⑻参考文献14 有关物性数据可查相关手册15 注意事项●写出详细计算步骤，并注明选用数据的来源●每项设计结束后列出计算结果明细表●设计最终需装订成册上交四、进度计划（列出完成项目设计内容、绘图等具体起始日期）1.设计动员，下达设计任务书0.5天2.收集资料，阅读教材，拟定设计进度1-2天3.初步确定设计方案及设计计算内容5-6天4.绘制总装置图2-3天5.整理设计资料，撰写设计说明书2天6.设计小结及答辩1天指导教师（签名）：年月日学科部（教研室）主任（签名）：年月日说明：1．学生进行课程设计前，指导教师应事先填好此任务书，并正式打印、签名，经学科部（教研室）主任审核签字后，正式发给学生。

中南大学化学化工学院化工原理课程设计（2010年6月）设计题目：酒精生产过程中的精馏塔设计指导教师：专业班级：学生姓名：学号：目录前言————————————————————————————5 课程设计任务书———————————————————————7 酒精精馏过程的生产方法及特点————————————————8 精馏塔总体结构的选择和材料的选择——————————————10 精馏塔设计—————————————————————————11 精馏塔的辅助设计——————————————————————26 结束语———————————————————————————30 参考文献——————————————————————————31前言课程设计是理论联系实际的桥梁，就有较强的综合性和实践性。

课程设计要求综合运用本课程和前修课程的基础知识，进行融会贯通的独立思考，在规定的时间内完成制定的化工设计任务，从而得到化工工程设计的初步训练。

通过课程设计，可以树立正确的设计思想，培养实事求是、严肃认真、高度责任感的工作作风。

课程设计不同于平实的作业，在设计中需要自己做出决策，即自己确定方案、选择流程、查取资料、进行过程和设备计算，并要对自己的选择作出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。

所以课程设计是增强工程观念、培养提高独立工作能力的有益实践。

通过课程设计，可以训练提高如下几个方面的能力：熟悉查阅文献资料、搜集有关数据、正确选用公式。

当缺乏必要数据时，尚需要自己通过试验测定或产生现场进行实际查定。

在兼顾技术上先进性、可行性，经济上合理性的前提下，综合分析设计任务要求，确定化工工艺流程，进行设备选型，并提出保证过程正常、安全运行所需的检验和计量参数，同时还要考虑改善劳动条件和环境保护的有效措施。

准确而迅速地进行过程计算及主要设备的工艺设计计算。

用精练的语言、简洁的文字、清晰的图表来表达自己的设计思想和计算结果。

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

填料塔的附属结构填料支承板（Packing support plate ）主要包括：填料支承装置；液体分布及再分布装置；气体进口分布装置；除沫装置等。

要求：（1）足够的机械强度以承受设计载荷量，支承板的设计载荷主要包括填料的重量和液体的重量。

（2）足够的自由面积以确保气、液两相顺利通过。

总开孔面积应不小于填料层的自由截面积。

一般开孔率在70%以上。

常用结构：栅板；升气管式；气体喷射式。

栅板（support grid）：优点是结构简单，造价低；缺点是栅板间的开孔容易被散装填料挡住，使有效开孔面积减小。

升气管式：具有气、液两相分流而行和开孔面积大的特点。

气体由升气管侧面的狭缝进入填料层。

气体喷射式（multibeam packing support plate）：具有气、液两相分流而行和开孔面积大的特点。

气体由波形的侧面开孔射入填料层。

床层限位圈和填料压板（Bed limiter and hold down plate）填料压紧和限位装置安装在填料层顶部，用于阻止填料的流化和松动，前者为直接压在填料之上的填料压圈或压板，后者为固定于塔壁的填料限位圈。

规整填料一般不会发生流化，但在大塔中，分块组装的填料会移动，因此也必需安装由平行扁钢构造的填料限制圈。

液体分布器（Liquid distributor）作用：将液体均匀分布于填料层顶部。

莲蓬头分布器：一种结构十分简单的液体喷洒器，其喷头的下部为半球形多孔板，喷头直径为塔径的1/3~1/5，一般用于直径在0.6m以下的塔中。

它的主要缺点是喷洒孔易堵塞，且气量较大时液沫夹带量大。

压力型多孔管式分布器：有环形和梯形两种。

优点：结构简单、造价低、易于支承。

自由面积较大，气体阻力小，适用于气体流量很大的场合。

其操作弹性在2~2.5:1之间。

缺点：也存在小孔易堵塞的问题，故被喷淋的液体不能有固体颗粒或悬浮物。

梯形二级槽式液体分布器优点：具有较多的喷淋点数，分布质量比较高，且操作弹性可高达4:1。

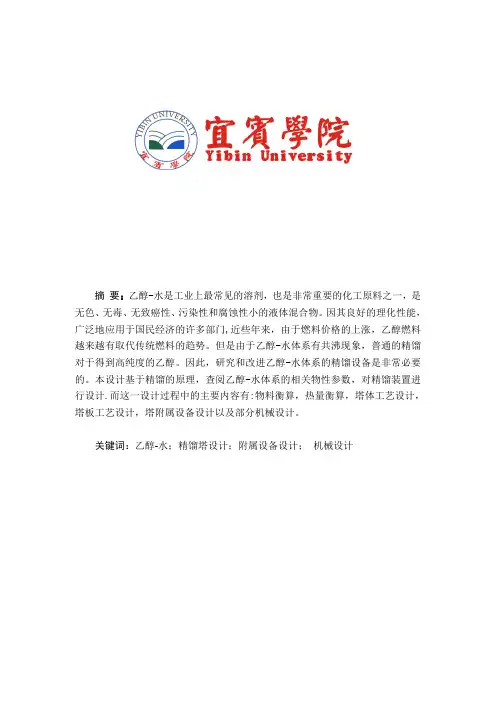

摘要：乙醇-水是工业上最常见的溶剂，也是非常重要的化工原料之一，是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。

因其良好的理化性能，广泛地应用于国民经济的许多部门,近些年来，由于燃料价格的上涨，乙醇燃料越来越有取代传统燃料的趋势。

但是由于乙醇-水体系有共沸现象，普通的精馏对于得到高纯度的乙醇。

因此，研究和改进乙醇-水体系的精馏设备是非常必要的。

本设计基于精馏的原理，查阅乙醇-水体系的相关物性参数，对精馏装置进行设计.而这一设计过程中的主要内容有:物料衡算，热量衡算，塔体工艺设计，塔板工艺设计，塔附属设备设计以及部分机械设计。

关键词：乙醇-水；精馏塔设计；附属设备设计；机械设计Abstract: Ethanol-water is one of the most common industrial solvents and important chemical raw materials,which is colorless,non-toxic, non-pollution,non-carcinogenic,and little corrosive. Due to its good physical and chemical properties ,Ethanol-water is widely used in many national economic sectors. In recent years, because of the rising prices of fuels, ethanol fuel is said to replace traditional fuels in future. but due to the ethanol - water system azeotropic phenomenon, it is difficult to produce high purity ethanol through common distillation .Therefore, It is essential to research and improve the distillation equipment of ethanol- water system.This article is based on the principle of Distillation, Access to some related physical parameters of ethanol - water system, This process of designing the main content Material balance, energy balance, the tower of design, ancillary equipment design as well as some mechanical design,Key words: ethanol-water ；distillation tower design; Ancillary equipment design；mechanical design前言乙醇(ethanolthyl或alcohol)俗称酒精,系醇类代表,是一种无色透明易挥发和易燃的液体。
