板式塔设计计算

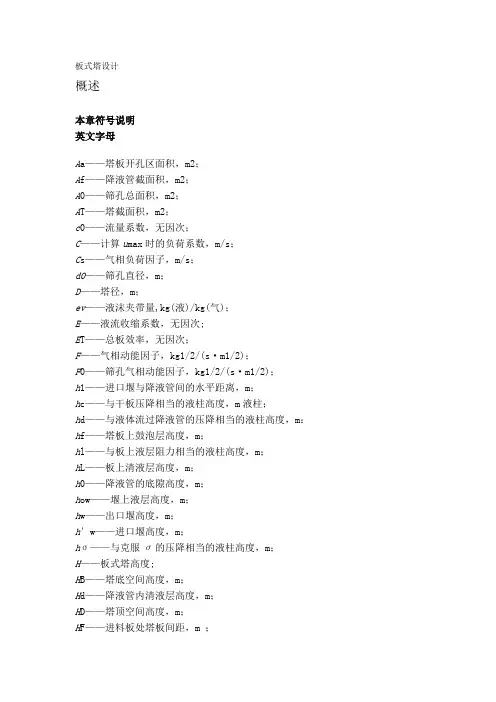

板式塔设计概述本章符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔总面积，m2；A T——塔截面积，m2；c0——流量系数，无因次；C——计算u max时的负荷系数，m/s；C s——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；ev——液沫夹带量,kg(液)/kg(气)；E——液流收缩系数，无因次;E T——总板效率，无因次；F——气相动能因子，kg1/2/(s·m1/2)；F0——筛孔气相动能因子，kg1/2/(s·m1/2)；h1——进口堰与降液管间的水平距离，m；h c——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管的压降相当的液柱高度，m：h f——塔板上鼓泡层高度，m；h l——与板上液层阻力相当的液柱高度，m；h L——板上清液层高度，m；h0——降液管的底隙高度，m；h ow——堰上液层高度，m；h w——出口堰高度，m；h′w——进口堰高度，m；hσ——与克服σ的压降相当的液柱高度，m；H——板式塔高度;H B——塔底空间高度，m；H d——降液管内清液层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m ；H P——人孔处塔板间距，m；H T——塔板间距，m；H1——封头高度，m；H2——裙座高度，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/s；n——筛孔数目；N T——理论板层数；P——操作压力，Pa；△P——压力降，Pa；△P p——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m；t——筛孔的中心距，m；u——空塔气速，m/s；u F——泛点气速，m/su0——气体通过筛孔的速度，m/s；u0.min——漏液点气速，m/s；u′0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V S——气体体积流量，kg/s；W L——液体质量流量，kg/s；W V——气体质量流量，kg/s；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；Z——板式塔的有效高度，m；希腊字母β——充气系数，无因次；δ——筛板厚度，mθ——液体在降液管内停留时间，s；μ——粘度，Pa·s；ρ——密度，kg/m3；σ——表面张力，N/m；φ——开孔率或孔流系数，无因次；ψ——液体密度校正系数，无因次。

《化工原理》电子教案——板式塔及其工艺设计计算教案章节：一、板式塔的概述1. 塔设备的分类及应用2. 板式塔的结构及特点3. 板式塔的分类及选用原则二、塔盘结构与性能1. 塔盘的类型及工作原理2. 塔盘性能的评定指标3. 常用塔盘的结构与性能比较三、塔内流体流动与传质过程1. 塔内流体流动特点2. 气液两相流动计算3. 传质过程及计算四、板式塔的设计计算1. 设计计算的基本步骤2. 塔径的计算方法3. 塔高的计算与确定五、板式塔的工艺计算与优化1. 工艺计算的基本内容2. 塔盘效率的计算与提高措施3. 塔内压降的计算与控制教学目标：通过本章的学习，使学生掌握板式塔的基本概念、结构及特点，了解板式塔的分类和选用原则；掌握塔盘的结构与性能，能够根据实际需求选择合适的塔盘；理解塔内流体流动与传质过程，能够进行简单的计算；熟悉板式塔的设计计算方法，能够进行基本的设计与优化。

教学方法：采用讲解、案例分析、互动讨论相结合的方式进行教学。

通过讲解使学生掌握基本概念和原理，通过案例分析使学生了解实际工程中的应用，通过互动讨论激发学生的思考和创新能力。

教学内容：一、板式塔的概述1. 塔设备的分类及应用讲解：塔设备在化工、环保等领域的应用，各类塔设备的特点及适用范围。

2. 板式塔的结构及特点讲解：板式塔的组成部分，各部分的作用及板式塔相较于其他类型塔的优势。

3. 板式塔的分类及选用原则讲解：不同类型板式塔的结构特点及应用领域，选用原则及注意事项。

二、塔盘结构与性能1. 塔盘的类型及工作原理讲解：常见塔盘类型，如平板塔、圆形塔、浮阀塔等，及其工作原理。

2. 塔盘性能的评定指标讲解：塔盘性能的评定指标，如塔盘效率、压降等，及其计算方法。

3. 常用塔盘的结构与性能比较讲解：常用塔盘的结构特点及性能比较，如圆形塔与浮阀塔的优缺点。

三、塔内流体流动与传质过程1. 塔内流体流动特点讲解：塔内气液两相流动的特点，如流动形态、流动参数等。

板式塔计算板式塔的结构设计及计算2.1 : 塔体与裙座的机械设计条件如下:1.塔体内径D=2000mm,塔体高度近似计算H=40000mm,计算压力Pc=1.0Mpa,计算温度t=300C.2.设置地区:基本风压=400N/;地震防裂度为8度,场地土类:B类。

3.塔内装有N=70快浮法塔板,每块塔板上存留介质层高度为=100mm,介质密度=950kg/,沿塔每高5米左右开设一个人孔,人孔数为8个,相应的人孔安置半圆形平台8个,平台宽度B=900mm,高度为1000mm。

4.塔外保温层厚度=95mm,保温材料密度=300kg/.5.塔体与裙座之间悬挂一台再沸器,其操作质量=400kg,偏心距e=2000mm。

6. 塔体与封头材料选用16MnR,,其=144MPa,=170MPa, =345MPa, =1.8MPa。

7.裙座材料选用Q235—B。

8.塔体与裙座对接焊接,塔体焊接接头系数=0.85。

9.塔体与封头壁厚附加量取c=2mm,裙座壁厚附加量取c=2mm。

2.2 按压力计算塔体厚度:===8.2mm,C=2mm,圆整后=12mm;2.3 封头厚度计算:===8.19mm,C=2mm,圆整后取=12mm;2.4 塔设备质量载荷计算:2.4.1 筒体圆筒,封头,裙座质量圆筒质量=59635.86=21372.56kg;封头质量=4382=876kg裙座质量=5963.08=1835.68kg群体裙座质量=++=21372.56+876+1835.68=24084.24kg;注:1.塔体圆筒的总高度=35.86m;2.查得DN2000,厚度12mm的圆筒每米质量为596kg;3.查得DN2000,厚度12mm的椭圆形封头质量取438kg, (其中封头曲面深度500mm,直边高度40mm;)4.裙边高度3080mm(厚度=12mm)2.4.2 塔内件质量==0.78547570=16485kg注:1.由表查得浮阀塔板每平方米的质量为75kg。

《化工原理》电子教案板式塔及其工艺设计计算一、教学目标1. 理解板式塔的基本概念和工作原理。

2. 掌握板式塔的工艺设计计算方法。

3. 能够应用板式塔的设计计算方法解决实际工程问题。

二、教学内容1. 板式塔的分类和结构填料塔、板式塔的分类塔盘的结构和工作原理2. 板式塔的性能评价塔盘效率的计算塔盘压降的计算3. 板式塔的工艺设计计算设计计算的基本步骤设计计算的参数选择设计计算的公式和计算方法4. 板式塔的优化设计塔盘类型的选择塔盘布置的优化5. 板式塔的设计计算案例分析案例一：简单蒸馏塔的设计计算案例二：吸收塔的设计计算三、教学方法1. 讲授法：讲解板式塔的基本概念、工作原理和设计计算方法。

2. 案例分析法：分析实际工程案例，加深学生对板式塔设计计算的理解。

3. 互动教学法：引导学生提问和讨论，提高学生的参与度和思考能力。

四、教学资源1. 教材：《化工原理》相关章节。

2. 课件：板式塔的图片、示意图和设计计算公式。

3. 案例资料：实际工程案例的数据和计算结果。

五、教学评价1. 课堂参与度：学生提问、回答问题和参与讨论的情况。

2. 作业完成情况：学生完成作业的正确率和完整性。

3. 考核成绩：学生的考试成绩和设计计算案例的分析能力。

六、教学重点与难点1. 教学重点：板式塔的分类和结构特点板式塔的性能评价方法板式塔的工艺设计计算流程板式塔的优化设计方法2. 教学难点：板式塔设计计算公式的推导和应用板式塔优化设计中的参数选择和分析实际工程案例中板式塔设计计算的灵活运用七、教学进程安排1. 第一课时：板式塔的分类和结构介绍，理解填料塔与板式塔的区别。

2. 第二课时：板式塔的性能评价方法讲解，学习塔盘效率和压降的计算。

3. 第三课时：板式塔的工艺设计计算流程学习，了解设计计算的基本步骤。

4. 第四课时：板式塔优化设计的内容讲解，学习塔盘类型选择和布置优化。

5. 第五课时：板式塔设计计算案例分析，通过案例一和案例二加深理解。

《化工原理》电子教案——板式塔及其工艺设计计算教案章节：一、板式塔的分类及基本结构1.1 板式塔的分类1.2 板式塔的基本结构1.3 板式塔的优点与缺点二、塔板的设计与计算2.1 塔板的设计原则2.2 塔板的计算方法2.3 塔板效率的计算与提高三、塔板的类型及其特点3.1 固定泡沫塔板3.2 动态泡沫塔板3.3 流动泡沫塔板3.4 其他类型的塔板四、塔的工艺设计计算4.1 塔的直径计算4.2 塔的高度计算4.3 塔的内件设计4.4 塔的流体力学计算五、塔板塔的应用案例分析5.1 案例一：苯甲酸乙酯的合成5.2 案例二：硫酸铵的结晶分离5.3 案例三：异构体的分离5.4 案例四：乙二醇的脱水反应《化工原理》电子教案——板式塔及其工艺设计计算教案章节：六、塔板塔的流体力学计算6.1 塔内流体的流动模型6.2 塔板塔的流动阻力计算6.3 塔板塔的压力降计算6.4 塔板塔的气液负荷计算七、塔板塔的物料与热量平衡7.1 塔板塔的物料平衡计算7.2 塔板塔的热量平衡计算7.3 塔板塔的热量传递与热效率7.4 塔板塔的节能措施八、塔板塔的模拟与优化8.1 塔板塔的模拟方法8.2 塔板塔的优化目标与方法8.3 塔板塔的工艺参数优化8.4 塔板塔的操作条件优化九、塔板塔的安全与环保考虑9.1 塔板塔的安全设计9.2 塔板塔的安全操作规程9.3 塔板塔的环境影响评估9.4 塔板塔的环保措施十、综合案例分析与实践10.1 案例五：塔板塔在合成氨厂的应用10.2 案例六：塔板塔在石油炼制中的应用10.3 案例七：塔板塔在精细化工中的应用10.4 案例八：塔板塔在环境保护中的应用《化工原理》电子教案——板式塔及其工艺设计计算教案章节：十一、塔板塔的操作与控制11.1 塔板塔的操作流程11.2 塔板塔的控制系统11.3 塔板塔的操作参数监控11.4 塔板塔的故障处理与维护十二、塔板塔的现代化改造与创新12.1 塔板塔的现代化改造技术12.2 塔板塔的创新设计理念12.3 塔板塔的新型材料应用12.4 塔板塔的智能化发展十三、塔板塔在不同领域的应用13.1 塔板塔在化学工业中的应用13.2 塔板塔在制药工业中的应用13.3 塔板塔在食品工业中的应用13.4 塔板塔在其他领域的应用案例十四、实验与实践教学14.1 塔板塔的实验设计14.2 塔板塔的实验操作步骤14.3 塔板塔的实验数据处理14.4 塔板塔的实验结果分析十五、课程总结与展望15.1 塔板塔的主要概念与原理回顾15.2 塔板塔工艺设计计算的关键点15.3 塔板塔在化工领域的未来发展趋势15.4 塔板塔在技术创新中的机遇与挑战重点和难点解析本教案主要围绕板式塔的分类、结构、设计计算、流体力学、物料与热量平衡、模拟与优化、安全与环保、操作与控制、现代化改造与创新、应用领域、实验与实践以及课程总结与展望等方面进行讲解。

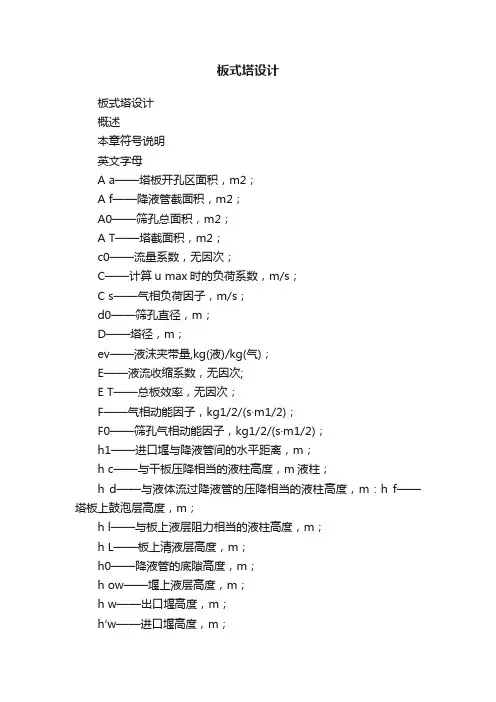

板式塔设计板式塔设计概述本章符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔总面积，m2；A T——塔截面积，m2；c0——流量系数，无因次；C——计算u max时的负荷系数，m/s；C s——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；ev——液沫夹带量,kg(液)/kg(气)；E——液流收缩系数，无因次;E T——总板效率，无因次；F——气相动能因子，kg1/2/(s·m1/2)；F0——筛孔气相动能因子，kg1/2/(s·m1/2)；h1——进口堰与降液管间的水平距离，m；h c——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管的压降相当的液柱高度，m：h f——塔板上鼓泡层高度，m；h l——与板上液层阻力相当的液柱高度，m；h L——板上清液层高度，m；h0——降液管的底隙高度，m；h ow——堰上液层高度，m；h w——出口堰高度，m；h′w——进口堰高度，m；hσ——与克服σ的压降相当的液柱高度，m；H——板式塔高度;H B——塔底空间高度，m；H d——降液管内清液层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m ；H P——人孔处塔板间距，m；H T——塔板间距，m；H1——封头高度，m；H2——裙座高度，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/s；n——筛孔数目；N T——理论板层数；P——操作压力，Pa；△P——压力降，Pa；△P p——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m；t——筛孔的中心距，m；u——空塔气速，m/s；u F——泛点气速，m/su0——气体通过筛孔的速度，m/s；u0.min——漏液点气速，m/s；u′0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V S——气体体积流量，kg/s；W L——液体质量流量，kg/s；W V——气体质量流量，kg/s；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；Z——板式塔的有效高度，m；希腊字母β——充气系数，无因次；δ——筛板厚度，mθ——液体在降液管内停留时间，s；μ——粘度，Pa·s；ρ——密度，kg/m3；σ——表面张力，N/m；φ——开孔率或孔流系数，无因次；ψ——液体密度校正系数，无因次。

板式塔的设计板式塔的设计包括塔高的计算、塔径的确定、溢流装置的结构尺寸、板面布置、塔板校核及负荷性能图绘制等项内容。

一、板式塔的工艺计算（1）选定塔顶、塔底产品浓度（有时由设计任务书给出），进行全塔物料衡算，列出物料衡算总表。

（2）确定冷凝器、塔顶、塔底的操作压力。

（3）确定塔顶、塔底温度。

（4）选定进料状态，定出进料温度。

（5）在已定的操作压力下，作出x-y相平衡曲线。

（6）求出最小回流比。

（7）确定适宜的操作回流比。

（8）计算所需的理论板数及进料位置。

（9）确定全塔效率，算出精馏段、提馏段实际塔板数。

（11）计算塔顶冷凝器及塔底再沸器的热负荷，求出塔顶、塔底所需冷却剂量及加热蒸汽用量，列出全塔热量衡算总表。

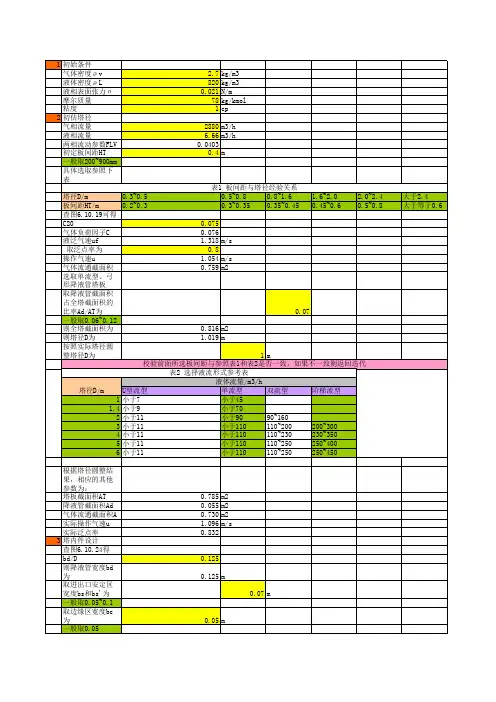

二、筛孔塔板的设计参数液体在塔板上的流动型式确定之后，完整的筛板设计必须确定的主要结构参数有：①塔板直径D②板间距H T③溢流堰的型式，长度l和高度w hw④降液管型式及降液管底部与塔板间距的距离ho⑤液体进、出口安定区的宽度和边缘区宽度⑥筛孔直径d和孔间距0t三、筛孔塔板的设计程序1、板间距的选择和塔径D的初步确定初选板间距H T，取板上清液层高度h l=50-100mm之间，计算最大允许气速u max ，根据泛点百分率计算出设计气速u 和所需气体流通面积n A ，uV A S n =，按下表1选择塔板流型，并取堰长kD l w =，通常单流型可取k=0.6～0.8，双流型取k=0.5～0.7。

对容易发泡的物系k 可取得高一些，以保证液体在降液管内有更长的停留时间。

由教材图8-17查得溢流管面积f A 和塔板总面积T A 之比，即TnT Tf A A A A A -=，然后求得塔板总面积T A ，根据πTA D 4=求得D ，按塔设备系列化规格，将D 进行圆整。

当塔径小于1m 时，按100mm 递增，当塔径大于1m 时，按200mm 递增。

s V 为气体的体积流量m 3/s ， s V 需要按精馏段和提馏段分开计算，最后根据塔径的大小确定均能满足要求的塔径。

《化工原理》电子教案——板式塔及其工艺设计计算一、教学目标1. 使学生了解板式塔的分类、结构及工作原理。

2. 培养学生掌握板式塔的工艺设计计算方法。

3. 培养学生运用板式塔进行化工过程中的分离操作。

二、教学内容1. 板式塔的分类及结构1.1 板式塔的分类1.2 板式塔的结构组成2. 板式塔的工作原理2.1 塔内流体流动与传质过程2.2 塔内压力降及液相传质系数计算3. 板式塔的工艺设计计算3.1 塔径计算3.2 塔高计算3.3 塔内流体分布与调整三、教学方法1. 采用多媒体课件进行教学，展示板式塔的图片及动画，增强学生对板式塔的认识。

2. 结合实际案例，分析板式塔在化工过程中的应用，提高学生的实际操作能力。

3. 利用板式塔的设计软件，让学生动手进行塔的设计计算，培养学生的实际设计能力。

四、教学资源1. 多媒体课件2. 板式塔设计软件3. 实际案例资料五、教学进程1. 板式塔的分类及结构（2课时）1.1 板式塔的分类1.2 板式塔的结构组成2. 板式塔的工作原理（2课时）2.1 塔内流体流动与传质过程2.2 塔内压力降及液相传质系数计算3. 板式塔的工艺设计计算（3课时）3.1 塔径计算3.2 塔高计算3.3 塔内流体分布与调整4. 实际案例分析与讨论（2课时）4.1 分析板式塔在化工过程中的应用4.2 学生分组讨论，提出改进措施5. 板式塔设计软件操作实践（2课时）5.1 学生动手进行塔的设计计算5.2 教师点评，解答学生疑问六、教学评估1. 课堂提问：通过提问了解学生对板式塔分类、结构及工作原理的掌握情况。

2. 设计计算作业：布置板式塔设计计算的相关作业，评估学生对设计计算方法的掌握程度。

3. 实际案例分析报告：评估学生在实际案例分析中的表现，了解其对板式塔应用的理解。

七、教学反思本章节通过板式塔的分类、结构、工作原理及设计计算方法的学习，使学生掌握板式塔的基本知识。

在教学过程中，注意结合实际案例进行分析，让学生了解板式塔在化工过程中的实际应用。

一、设计任务1. 结构设计任务完成各板式塔的总体结构设计，绘图工作量折合A1图共计4张左右，具体包括以下内容：⑴各塔总图1张A0或A0加长； ⑵各塔塔盘装配及零部件图2张A1。

2. 设计计算内容完成各板式塔设计计算说明书，主要包括各塔主要受压元件的壁厚计算及相应的强度校核、稳定性校核等内容。

二、设计条件1. 塔体内径mm 2000=i D ，塔高m 299.59H i =；2.设计压力p c =2.36MPa ，设计温度为=t 90C ︒；3. 设置地区：山东省东营市，基本风压值q 0=480Pa ，地震设防烈度8度，场地土类别III 类，地面粗糙度是B 类；4. 塔内装有N=94层浮阀塔盘；开有人孔12个，在人孔处安装半圆形平台12个，平台宽度B=900m m ，高度为1200m m ；5. 塔外保温层厚度为δs =100m m ，保温层密度ρ2=3503m /kg ；三、设备强度及稳定性校核计算1. 选材说明已知东营的基本风压值q 0=480Pa ，地震设防烈度8度，场地土类别III 类；塔壳与裙座对接；塔内装有N=94层浮阀塔盘；塔外保温层厚度为δs =100m m ，保温层密度ρ2=3503m /kg ；塔体开有人孔12个，在人孔处安装半圆形平台12个，平台宽度B=900m m ，高度为1200m m ；设计压力 p c =2.36MPa ，设计温度为=t 90C ︒；壳3m m ，裙座厚度附加量2m m ；焊接接头系数取为0.85；塔内径mm 2000=i D 。

通过上述工艺条件和经验，塔壳和封头材料选用Q345R 。

对该塔进行强度和稳定计算。

2. 主要受压元件壁厚计算本部分应包括常压塔的主要筒体及椭圆封头等重要受压元件的壁厚计算，裙座厚度先按经验值取。

l塔壳和封头材料选用Q345R[MPa 185][,325)(t.20p eL ==σR R (16<≤δ36)] 直径mm 2000=i D 段圆筒及封头： 圆筒：15.12mm 36.285.01852200036.2][2ci c =-⨯⨯⨯=-=p D p tφσδ 封头：mm 06.1536.25.085.018521200036.25.0][2ci c h =⨯-⨯⨯⨯⨯=-=p K D p tφσδ 经圆整后，塔壳厚度取为22m m ，封头厚度取为24m m ，裙座壳厚度取为18m m 。

《化工原理》电子教案——板式塔及其工艺设计计算教案章节：一、板式塔的概述二、塔板类型及性能三、塔板的设计计算四、塔板塔的工艺设计五、塔板塔的模拟与优化教案内容：一、板式塔的概述1. 塔设备的分类及应用2. 板式塔的结构特点3. 板式塔的优缺点二、塔板类型及性能1. 塔板的基本类型a) 平板塔板b) 圆形塔板c) 三角形塔板d) 弧形塔板2. 不同塔板的性能比较3. 塔板的选用原则三、塔板的设计计算1. 塔板设计的基本参数2. 塔板流体力学计算3. 塔板的压力损失计算4. 塔板的负荷计算5. 塔板的设计步骤四、塔板塔的工艺设计1. 塔板塔的工艺流程2. 塔板塔的操作条件3. 塔板塔的尺寸计算4. 塔板塔的材料选择5. 塔板塔的附件设计五、塔板塔的模拟与优化1. 塔板塔的模拟方法a) 数学模型建立b) 模拟软件的选择c) 模拟结果分析2. 塔板塔的优化方法a) 结构优化b) 操作条件优化c) 塔板塔组合优化3. 塔板塔的模拟与优化案例分析《化工原理》电子教案——板式塔及其工艺设计计算教案章节：六、塔板塔的性能测试与评价七、板式塔的塔板效率与分离效果八、板式塔的塔板液相传质性能九、板式塔的工艺参数优化十、板式塔的应用案例分析六、塔板塔的性能测试与评价1. 塔板塔性能测试方法a) 流体力学性能测试b) 传质性能测试c) 压力损失测试2. 塔板塔性能评价指标a) 塔板效率b) 分离效果c) 液相传质性能3. 性能测试与评价的实验操作步骤4. 性能测试与评价结果的分析与处理七、板式塔的塔板效率与分离效果1. 塔板效率的定义与计算方法2. 影响塔板效率的因素a) 塔板结构b) 操作条件c) 物料特性3. 提高塔板效率的方法4. 分离效果的评估指标与方法5. 提高分离效果的策略八、板式塔的塔板液相传质性能1. 液相传质的基本原理2. 塔板液相传质性能的评估指标a) 传质系数b) 传质单元高度c) 分离因子3. 影响塔板液相传质性能的因素a) 塔板结构b) 操作条件c) 物料特性4. 提高塔板液相传质性能的策略九、板式塔的工艺参数优化1. 工艺参数优化的目标2. 工艺参数优化方法a) 数学优化方法b) 模拟优化方法c) 实验优化方法3. 优化案例分析4. 优化结果的分析与评价十、板式塔的应用案例分析1. 板式塔在化工生产中的应用案例a) 精馏b) 吸收c) 萃取2. 案例分析的内容与方法3. 案例分析的启示与思考4. 板式塔在其他领域的应用前景重点和难点解析一、塔板类型及性能：了解不同塔板的结构特点和性能，对于板式塔的设计和应用至关重要。

《化工原理》电子教案——板式塔及其工艺设计计算教案章节：一、板式塔的概述1. 塔设备的分类及应用2. 板式塔的定义及特点3. 板式塔的分类及选用原则二、塔板的基本操作原理1. 塔板的作用与要求2. 塔板的流体力学特性3. 塔板的传质性能评价三、塔板的工艺设计计算1. 塔板的设计计算方法2. 塔板的结构形式及参数选择3. 塔板计算实例分析四、塔板的制造与验收1. 塔板的制造工艺及要求2. 塔板的材料选择及性能要求3. 塔板的验收标准及方法五、塔板的操作与维护1. 塔板的操作规程及注意事项2. 塔板的故障处理与维修3. 塔板的性能优化与改进教学目标：1. 了解板式塔的分类、特点及选用原则，掌握板式塔的基本操作原理。

2. 学会塔板的设计计算方法，能够进行塔板的结构形式及参数选择。

3. 熟悉塔板的制造工艺、材料选择及验收标准，掌握塔板的操作与维护方法。

教学内容：1. 通过讲解和案例分析，使学生了解板式塔的分类、特点及选用原则，掌握板式塔的基本操作原理。

2. 讲解塔板的设计计算方法，引导学生通过实例进行塔板的结构形式及参数选择。

3. 介绍塔板的制造工艺、材料选择及验收标准，培养学生对塔板操作与维护的技能。

教学方法：1. 采用多媒体教学，结合图片、图表等形式，生动展示板式塔的分类、特点及选用原则。

2. 利用实例分析，让学生深入了解塔板的基本操作原理，提高学生的实践能力。

3. 开展小组讨论，引导学生主动探索塔板的设计计算方法，培养学生的团队协作能力。

教学评价：1. 课后作业：要求学生完成板式塔的分类、特点及选用原则的相关习题，巩固所学知识。

3. 期末考试：设置板式塔相关题目，测试学生对知识的掌握程度。

教学资源：1. 教案、PPT课件、相关教材及参考书籍。

2. 网络资源：板式塔的设计计算软件、制造厂家资料等。

3. 实践教学资源：板式塔的实物或模型、操作手册等。

《化工原理》电子教案——板式塔及其工艺设计计算教案章节：六、塔板的性能优化与改进1. 塔板性能优化的意义2. 塔板结构的改进与创新3. 塔板性能的进一步提升策略七、塔板的现代化操作技术1. 塔板操作的自动化控制系统2. 塔板操作的智能化发展3. 塔板操作技术的未来趋势八、塔板在典型化工过程中的应用1. 塔板在炼油厂的应用案例2. 塔板在化肥厂的应用案例3. 塔板在其他化工领域的应用案例九、塔板的安全运行与环保要求1. 塔板设备的安全运行措施2. 塔板设备的环保要求与遵守规范3. 塔板设备事故预防与处理十、综合案例分析与实践1. 塔板设计计算的综合案例分析2. 塔板设备操作与维护的实践训练3. 塔板设备在实际化工生产中的应用与优化教学目标：1. 理解塔板性能优化的意义，掌握塔板结构的改进与创新方法，了解塔板性能进一步提升的策略。
