热水供暖系统中循环水泵的选择和使用

热水循环泵正确使用方法热水循环泵是一种用于加热系统中的设备，它能够将热水从热源处循环到需要加热的地方，起到了非常重要的作用。

正确使用热水循环泵不仅可以提高加热系统的效率，还可以延长设备的使用寿命。

下面我们就来了解一下热水循环泵的正确使用方法。

首先，正确安装热水循环泵是非常重要的。

在安装时，需要确保泵的进出口方向正确，以免造成逆流或者无法正常工作的情况。

另外，还需要注意泵的固定和支撑，确保泵的安装牢固可靠。

其次，正确设置热水循环泵的工作参数也是至关重要的。

根据实际情况和需求，合理设置泵的流量、扬程等参数，以确保泵能够正常运行并达到预期的加热效果。

此外，还需要根据实际情况选择合适的泵的转速，以达到最佳的工作效果。

在日常使用中，需要定期检查和维护热水循环泵。

定期检查泵的运行情况，包括泵的噪音、温度、振动等，及时发现并解决问题。

同时，定期对泵进行润滑和清洗，确保泵的内部零部件能够正常运转，延长泵的使用寿命。

另外，需要注意热水循环泵的节能使用。

在实际加热系统中，可以通过合理设置温度、流量等参数，以减少能耗，提高能源利用效率。

此外，还可以考虑使用一些节能设备，如变频器等，以进一步降低能耗，达到节能减排的目的。

最后，需要注意热水循环泵的安全使用。

在使用过程中，要严格按照操作规程进行操作，避免因操作不当而造成事故。

另外，还需要定期对泵进行安全检查，确保泵的安全运行。

总之，热水循环泵的正确使用方法对于加热系统的运行效率和设备的使用寿命至关重要。

通过正确安装、合理设置参数、定期检查维护、节能使用和安全使用，可以确保热水循环泵能够正常运行，并发挥最大的作用。

希望大家能够严格按照正确的使用方法来操作热水循环泵，确保加热系统的正常运行和设备的安全使用。

热水采暖系统循环水泵选择分析及应用摘要：热水采暖系统循环水泵的供热方式是新时期社会发展背景下的一种新型技术手段，目的是为了在提高供热效果的基础上降低能源消耗，这符合时代的发展需求。

基本此，本文主要从热水采暖系统循环水泵的科学选择问题入手，从容量设置以及减小水流阻力两个方面的设计工作展开分析，并结合实际工作情况分析影响供暖效果的关键因素，以拟定科学合理的解决方案，推动供暖工作的顺利开展。

关键词：热水采暖系统；循环水泵；水泵选择；应用方案在供暖工作当中为了达到节能环保的目的，目前大多数城市的供热公司都在积极研究利用循环水泵进行集中供热供暖的可行方式，这就涉及到对水泵的选择问题。

基于城市基础设施建设规模的不断扩大，想要提高循环水泵供热工作的应用效果，还必须要从水泵质量的管理及循环系统设计方案的优化等方面展开分析和研究。

一、热水采暖系统循环水泵的科学设计要点在为热水采暖系统选择循环水泵时，主要应当关注于水泵容量的选择及水流阻力的控制问题。

1、容量方面循环水泵的流量是按采暖热负荷、温降等参数计算确定的。

在实际设计水泵的总容量时，需要充分结合城市的基本供暖需求展开分析，确保设计工作的科学性和合理性。

通常来说，循环水泵的总流量应为系统的总设计流量；扬程为系统的总压力损失（可富裕5-10%）。

集中供暖的目的是为了避免各个用户家中出现温度差异过大的情况，不过由于热水采暖系统使用的是管道运输模式，因此在温度传送环节中还存在一定的热量损耗问题。

基于此，目前许多供热公司都开始积极采用分阶段改变流量质调节的运行模式，具体操作方法是：安装一台 100%流量和两台50%流量的循环水泵，然后根据当地每日自然温度的实际情况智能调节水泵的流量及流速。

实践表明，这种方法能够有效减少热能的浪费问题，还能节省水泵安装环节的经济成本，进而推动供热公司各项工作的稳步发展。

2、阻力方面热水采暖系统运行环节中，水流在管道内的流动会受到一定的阻力，为了科学降低阻力对供暖效果带来的不良影响，还需要结合实际情况对阻力进行计算，相关计算公式为：ΔP=H*Gs²/Ge²=H(Δte/Δts)²一般来说，影响水流阻力大小的主要因素就是实际的热水采暖系统温降与设计的情况不相符，这与水泵容量、水泵材质以及系统的造型设计等方面都有一定的关系，还需要工作人员具备专业的设计能力，能够不断结合具体工作经验研究优化工作流程，提高采暖系统设计效果和使用效率的可行方案。

与循环水泵变频节能
徐 志 平
（ 锦州市供 暖管理处 ，辽宁 ，锦 州 ，１ ２ １ ０ ０ ０）
【 摘 要 】分析 了热水供 暖 系 统循环水 台 ５ ０ ％ 的水 泵 ； 当设 ２台 同 容 量 锅 炉 时 ，选 泵容量偏 大、浪费电能的问题 。指 出正确选 用 １台 １ ０ ０ ％流 量 的 水 泵 ， ２台 ５ ０ ％流 量 的 水 择 循 环 水 泵 的 容 量 和循 环 泵 变 频 节 能 ，是供 泵 ， 当 １ 台锅 炉 运 行 时 ，开 １ ０ ０ ％流 量 的 水 暖 系统循 环 水 泵 节 电 的 重要 措 施 。 泵， ２台 ５ ０ ％的泵 又可 同 时运 行 做 为 １ ０ ０ ％泵 【 关键 词 】 热水供暖 ； 循环水泵 ； 选择 ； 的备用；设有 了 ３台同容量的锅炉时，可造 变 频 节 能 ２台 ３ ３ ％的流 量 的泵 、 １台 ６ ６ ％流 量 的 和 １ 台１ ０ ０ ％流 量 的水 泵 。１台 锅 炉 运 行 时 ，开 启 热水 供 暖 系 统 中 设 置 的循 环 水泵 是 向用 ３ ３ ％的水 泵 ，２ 台 锅 炉 运 行 开 启 ６ ６ ％流 量 的 户 输 送 热 媒 的 主 要 设 备 ， 也 是 锅 炉 房 中 耗 电 水 泵 ，３ 台锅 炉 同 时运 行 开 １ ０ ０ ％流 量 的 水 量 较 大 的 设 备 ， 其 用 电 量 约 占锅 炉 房 总 用 电 泵 。２ 台 ３ ３ ％流 量 的 水 泵 可 做 为 ６ ６ ％泵 的 备 量的 ４ ０ ％￣７ ０ ％。实 际 工 程 中 ，循 环 水 泵 容 用 。 也 可 分 别选 １台 ３ ３ ％流 量 、 １台 ６ ６ ％流 量 偏 大 的 现 象 较 为 普 遍 ，有 的 甚 至 达 到 原 参 量 和 １台 １ ０ ０ ％流 量 的水 泵 分 别 与 １台 、 ２台、 数 的 ２倍 以上 ， 如 果循 环 水 泵 的流 量 和 扬 程 ３台锅 炉 配 套 运 行 。 偏 大 ，会 造 成 电能 的 严 重 浪 费 。 显 然 采 用 分 阶 段 改 变 流 量 的 质 调 节 具 有 循 环 水 泵 偏大 的 原 因 明显 的 节 能 效 果 。 造成循环水泵容量偏大的原因主要有 以 ２ 、锅炉本体水流阻力 下 几 点 ： 一 是 有 的设 计 人 员 没 有 认 真 计 算 热 以热 水 锅 炉 为 热 源 的 热 水 供 暖 系 统 ， 热 负 荷 和 系 统 阻 力 ，尤 其 是 外 网和 锅 炉 房 的阻 源 内部阻力主要是锅炉水流阻力 ，这一数值 力 ，采用估算方法 ，为保险起见 ，估算值过 应 由锅炉厂家提供 。当选用的锅炉在额定供 大 ，使 选 的 水 泵 流 量 和 扬 程 加 大 很 多 ；二 是 回 水 温 度 以下 降 温 运 行 时 ， 比如 １ １ ５ ／ ７ ０ ℃ 高 有 的 系 统 运 行 后 没 有 进 行 认 真 的初 调 节 ，一 温 水 改 为 ９ ５ ／ ７ ０ ＂ Ｃ低 温 水 锅 炉 、 或 ９ ５ ７０ ／ ℃ 低 旦 系 统 出现 水 力 失调 ，有 人 认 为是 水 泵 容 量 温水锅炉在 ６ ０ ／ ５ ０ ℃下运行 （ 地板辐射采暖系 不 够 ，而 盲 目换 大 泵 ；三 是 有 个 别 设 计 者 对 统 ）时 ，就 要 考 虑 在 供 出相 同 的热 量 时 ，实 循环水泵扬程 的概念不清 ；对承压锅炉采暖 际循 环 水 量 要 大 于 额 定 流 量 ，使 锅 炉 水 流 阻 系 统 ，定 压 点设 在 循 环 水 泵 吸 入 侧 ，循 环 水 力 增 大 。此 时 ，锅 炉 水 流 阻 力 按 下 式 计 算 ： ＡＰ － ＝ Ｈ・ Ｇ ２ ａ ／ ＧＺ ， ＝ Ｈ（ Ａｔ ｄ ａｔ ｇ ） 泵 进 出 口均 承 受 相 同 的静 水 压 力 ， 因此 ，其 扬 程 不 需 要 考 虑 用 户 系 统 的高 度 ，只 要 克服 式 中 Ｈ一锅 炉 厂 家 给 定 的额 定 流 量 下 的 管 网系 统 的 阻力 即可 。但 有 的设 计 者 却 将 系 水 流 阻力 ； 统 高 度 计 入 扬 程 中 ，这 就 使 循 环 水泵 扬 程 大 Ｇ一 锅 炉 实 际、 额 定 循 环 水 量 ； 大 增 加 ； 四是 选 水 泵 时 ， 因水 泵 规 格 系 列 所 △ｔ ｃ 、△ｔ 一 锅 炉 额 定 、实 际供 回水 温 差 。 限，很难选 到流量 ，扬程 完全一致 的水泵 ， 当供 回水温度 由 １ １ ５ ／ ７ ０ ℃降为 ９ ５ ７０ ／ ＂ Ｃ 般 都选 大一号的，这样 层层加码，致使容 时 ，ＧＢ ＝ Ａｈ ／ Ａｔ ｇ ＝ １ ． ８ ，ＡＰ － ＝ ３ ． ２ ４ Ｈ； 当地 板 量 偏 大 ，甚 至达 到 ２倍 以上 。据 调 查 ， 现有 辐 射 采 暖 用 ６ ０ ／ ５ ０ ℃ 的 热 水 由锅 炉 直 接 供 热 运 行 中 的锅 炉 ，其温 差 多 数在 １ Ｏ ～１ ５ ℃ ，个 时 ， 由 于 锅炉 规 格 系 列 所 限 ， 常用 供 回 水温 别 温 差仅 为 ８ ＂ Ｃ，也 就 证 明 了水 泵 容 量偏 大 。 度 ９ ５ ７０ ／ ℃ 的锅 炉 降温运 行 ，此 时温 差 由 水泵 容 量偏 大 ，一 方 面破 坏 了 原 设计 的 △ｔ ＝ ２ ５ ＂ （ ２ 减小为 １ ０ ℃， 流量 Ｇ Ｂ ＝ ２ ． ５ ，水 流 水 力 工况 ， 另 一 方 面 又 增 加 了水 泵 的 耗 电 量 。 阻力△Ｐ － ６ ． ２ ５ Ｈ。可 见 由于 降温 运 行 使 锅 炉 二 、循 环 水 泵 容 量 的 选 择 阻 力增 大 应 引起 设计 人 员足 够 的重 视 ， 以 免 １ 、 循环 水 泵 容 量 的确 定 循 环泵 扬 程 不 够 ，造 成 用 户 流 量 不 足 若 加 循 环 水 泵 的流 量 是 按 采 暖 室 外计 算 温 度 大 水 泵扬 程 ， 会 造 成 电 能 的 浪 费 ， 建 议 选 用 下 的 用 户 耗 热量 之 和 确 定 的 ， 而 在 整 个 采 暖 合 适温 度 的 锅 炉 ， 或 要 求 锅 炉 生 产 厂 家 按 实 期 内室 外 气 温 达 到 采 暖 室 外 计 算 温 度 的 时 间 际 温 度 调 整 锅 炉 构造 。 很 短 ， 使 大 部 分 时 间 水 泵 流 量 偏 大 。选 择 水 三 、 水 泵 耐 压 强 度 泵 之 前 首 先 应 确 定 热 网系 统 的 调 节 方 式 ， 然 热水循环水泵，当水温＜ ８ ０ ￣ Ｃ， 循环水量 后 根 据 调 节 方 式 确 定 循 环 水 泵 的 流量 。 不大时 ， 可 选用 Ｉ ｓ型泵 ； 当循 环 流 量 较 大 时 ， 国 家 有 关 标 准 中 较 明 确 规 定 ： 对 于 采 用 可选 ｓ型双 吸泵 。对水温较高或静压值较高 集 中 质 调 节 的 供 热 系 统 ，循 环 水 泵 的 总 流 量 场 合 ，可 选 用 Ｒ型 热 水 循 环 泵 。 应 不 低 于 系 统 的 总 设 计 流 量 ；扬 程 不 应 小 于 制 造 泵 体 的材 料 不 同 ， 其 承压 能 力 也 不相 系统的总压力损失 ，即循环泵 的流量和扬程 同。 选择水泵 时还要注意水泵进口压力和出口 不必另加富裕量 。 压力。 水 泵 出 口压 力 等于 水 泵 入 口压 力 加 水泵 集 中质 调 的 供 热 系 统 ， 多数 处 于小 温 差 ， 扬 程 ，是 水泵 的最 大工 作 压 力 。当 定压 点 设 在 大 流 量 的工 况 下 运 行 ，经 济 上 是不 合 理 的 。 循 环 水 泵 入 口 时 ，水 泵 出 口压 力 大 于 水 泵 扬 而 采 用 分 阶 段 改 变 流 量 的 质 调 节 的 运 行 方 程 ，即定 压 点压 力 加 水泵 扬 程 ，如 果工 作 压 力 式 ，可 大 量 节 约 循 环 水 泵 的耗 电量 。将 采 暖 超过水泵耐压强度，泵体可能被压裂 ， 而有的 期 按 室 外 温 度 的 高低 分 为若 干 阶段 ， 当室 外 水泵样本上没有给出水泵的工作压力， 这是设 温度较高 时，开启流量 小的泵 ；室外温度较 计 者 易 忽视 的 问题 ，必须 引起 注 意 ，设计 或 定 低 时开启大流量 的泵 。在每 一个阶段 内保持 货时应提供水泵工作压力的数值 。 流 量 不 变 ， 以满 足 供 热 需 要 。 四、循环水泵耗 电输热 比 对于采用相 同容量锅炉 的情况 ，当设 一 为了控制循环水 泵的动力消耗，国家有 台锅 炉 时 ，可 选 １ 台 １ ０ ０ ％流 量 的水 泵 和 ２ 关 的行 业标 准 规 定 了 锅 炉 房 循 环 水 泵 的 耗 电

（ 有 的系统运行后没有进行认 真的初调节 ， 变流量的质调节的运行方式 ， ２ ） 一 可大量节约循环水泵 的 旦 系统 出现水 力 失 调 ， 认 为 是 水 泵循 环 流量 不 够 ， 耗电量。将采暖期按室外温度的高低分为若干阶段 ， 则 不能满足循环水量的要求 ， 而盲 目更换大泵 。 当室外温度较高时采用循环流量小的泵 ， 室外温度较 （） 个 别 设 计 人 员 对 循 环 水 泵 扬 程 的 概 念 不 低 时开 启大 流量 的泵 。每 一个 阶段 都保 持流 量不 变 ， ３有
维普资讯
王如刚： 浅谈 热水供 暖系统 循 环水泵 的选 择与节 能
第 ３期
额定循环水量 ， 使锅炉水流阻力增 大。此时， 锅炉水 ４ 流阻力按下式计算 。
＾ ●
循环水泵耗 电输热 比
为 了控制循 环水 泵 的动力 消耗 ， 国家 有关 的行业
网系统的调节方式 ， 然后根据系统的调节方式来确定 循环 水泵 的流量 。 造 成循 环水 泵 容 量偏 大 的 主要 原 因主 要 有 以下 国家有关标准中较明确规定 ， 对于采用集 中质调 几点 ： 节的供暖系统 ， 循环水泵 的总流量应不低于系统的总
ｌ 循环水泵选择偏 大 的原 因
（） 的设 计人 员 没有认 真 计 算热 负荷 和系 统阻 设计 流 量 ， 程不 应 小 于 系统 的 总压 力 损 失 ， １有 扬 即循 环
力， 尤其是外 网和锅 炉房 的阻力 ， 采取估算 的方法。 水泵 的 流量 、 程 不必 另加 富裕 量 。 扬
为保险起见 ， 估算值过大 ， 使选 的循环水泵的流量和 集 中质 调 的供 暖 系统 ， 数 属 于 小 温 差 、 流量 多 大 扬程 加 大很 多 。 的工况 下运行 ， 济上是 不 合理 的 。而采 用分 阶段改 经

锅炉 系统 ，由于锅炉与大气相通 ，压力很低， 进 ，开１ ０ ０ ％流量的水泵 ，２ ０ 台５ ％的泵又可同 供暖水泵进 口与 出１静水压 力不 同，此 处的水 时 运行做 为１ ０ ３ ０ ％泵的备用 ，设有 了３ 台同容量
的平衡控制能力很强 ， 热源可以进行质调节，也 可以采用量调节，但造价太高，且只能用于一次
调节，也可用量调节。但需要专用仪器设备和专
业技术人员来操作，很复杂，不易普及。用手动
热水循环水泵 ，当水温＜ ０ ，循环水量 调节阀及普通阀门平衡控制的热网可以采用质调 ８＂ Ｃ 筑不要采用 常压锅炉扬升供 暖系统。以免水泵 不大时 ，可选用Ｉ 型泵 ；当循环 流量较大时 ， 节，也可采用量调节。但此类阀平衡能 力很差， Ｓ 很难平衡， 也使得运行调节变得不可能。 扬程增加使 电耗增加 ； 五是 选水泵时 ，因水泵 可选Ｓ 型双吸泵 。对水温较高或静压值较高的场 热网 锅炉时要考虑 系统 的节能 。建议三层以上的建 ： 规格 系列所限 ，很难选到流 量，扬程完全一致 合 ． 可选用Ｒ型热水循环泵。
造成循 环水 泵容量偏 大的原 因主要 有以下 ： 明确规 定 ： 于采用集 中质调节的供热 系统 ， 对 几点 ：一是有的设计人 员没有认真计算热负荷 ： 环水 泵的 总流 量应 不低 于 系统的 总设 计流 循 和系统阻力 ，尤其是外网和锅炉房的阻 力，采 量 ；扬程 不应 小于系统的总压力损失 ，即循环 用估算方法 ，为保险起见 ，估算值过大 ，使选 泵的流量和扬程 不必另加富裕量 。集 中质调 的 的水泵流量和扬程加大很多 ；二是有的 系统运 供热 系统 ，多数 处于 小温差 ，大流量的工况下 行后没有进 行认真的初调节 ，一旦系统 出现水 运行 ，经济上是 不合理 的。而采用分阶段改变 种振 荡会非常严重甚至系统不能工作。因安装条 力失调，有人认为是水泵容量不够 ，而盲 目换 流量的 质调节 的运行 方式 ，可大量节约循环水 件要求高，造价高，因此只能用于一次 网， 由 且

循环水泵的选择热水系统一般由热水锅炉、循环水泵、管路等组成。

循环水泵是驱动热水在热水供热系统中循环流动的机械设备，安装在系统回水和热水锅炉之间，将低温回水加压输送到热水锅炉，经热水锅炉加热后，输送至热力管网。

而在实际工程中，由于循环水泵更换、改造及初始选型等原因，循环水泵容量偏大的现象较为普遍，如果循环水泵的扬程偏大由于管线和设备的压力限制，导致出口阀门开度小，致使流量偏低，无法达到预期的供热效果，并且流量和扬程偏大，会造成电能的严重浪费。

循环水泵的选择循环水泵是供暖系统重要的组成部分，运行中的问题也比较多。

因此，正确选择、合理使用和管理，确保正常供暖和提高经济效益是十分重要的。

选择的原则是：设备在系统中能够安全、高效、经济地运行。

选择的内容主要是确定它的型式、台数、规格、转速以及与之配套的电动机功率。

1.1循环水系统流程德州站循环水系统是由水塔供给的生水经过钠离子罐、碱罐进行处理之后进入软化水罐，再由循环水泵加压进入锅炉，经过锅炉加热之后，进入热力管网。

流程图如图1 所示：如图1 循环水系统流程1．2 循环水泵流量的确定德州站现配备锅炉为WNS2.1-0.7/95/70-Y ，额定出力为2.1MW,由于1瓦特=1焦耳/秒，则 (1)对只有单一供暖热负荷，或采用集中质调节的具有多种热负荷的并联闭式热水供热系统，网路的总最大设计流量，亦即网路循环水泵的流量，可按下式( 2)计算：t/h ............................................. ( 2)其中式( 2)中各参数：—考虑热网热损失的系数，取1.05〜1.10 ;－供热系统总热负荷，W；—热水的平均比热，4.2J/ (kg「C);—供热系统出水温度；—供热系统回水温度;—锅炉出口母管和循环水泵进口管之间旁通管的循环流量，t/h ;不设旁通管时，=0。

式(2)表示供回水温差，以德州站额定出力为2.1MW勺热水锅炉为例，出水水温设计为95摄氏度，回水水温设计为70摄氏度，用( 2)式进行计算循环水泵的流量为： (3)由 (4)式(4)—水的比重;查的70摄氏度水的比重为978。

热水供暖系统循环水泵的选择与节能随着现代科技的不断发展和社会的进步，新型的热水供暖系统应运而生。

作为该系统中的重要组成部分，循环水泵选择与节能已经成为了一个备受关注的问题。

因此，本文将针对这个问题进行一定的探讨和分析，希翼能够对日常生活和工作中热水供暖系统的选择和运营提供一些有益的参考。

一、循环水泵的选择在热水供暖系统中，循环水泵起到的作用是将水从一处输送至另一处，保证系统的正常运转。

如此重要的设备，选用时自然需要慎重考虑。

为此，下面将从以下几个方面讨论循环水泵的选择：1.流量流量是一个很关键的因素，决定了循环水泵能够输送的水量。

这个因素取决于使用者的具体需求，通常使用者需要按照建筑的难易程度和使用的人数等情况进行评估，然后再确定需要的流量。

在选择循环水泵时，流量应该根据需求进行匹配，避免流量不足或过大，从而影响整个系统的运行。

2.扬程扬程是指循环水泵要克服多大的阻力以使水流动。

使用者应该先计算出该系统中饮水机、暖气设备和净水设备等所需要的水压，然后再根据这个结果来选定循环水泵的扬程。

如果扬程太高，不仅会浪费能源，而且也会增加运营和维护成本，因此，使用者需要尽可能选择扬程适中的循环水泵。

3.耗能与维护成本耗能和维护成本是使用者选择循环水泵时需要考虑的一些关键因素，更节能更具有可持续性的循环水泵不仅能够减少运营成本，而且能够为环境制造更少的污染。

因此，在选择循环水泵时，除了考虑其他方面的因素以外，也要注意其耗能和维护成本是否合理，找到最佳的平衡点。

二、节能与循环水泵的运行为了保证热水供暖系统能够顺畅运转并达到热效率，循环水泵的节能运行也很重要。

因此，在日常生活和工作中，使用者需要注意以下几个方面：1.定期清洗长时间未进行清洗的循环水泵会增加摩擦力，从而导致更大的能源浪费。

因此，使用者应该定期清洗循环水泵，去除其内部的沉积物和污垢，保证其正常运转。

2.优化系统设计循环水泵的运行时间，也是影响热水供暖系统的能耗与效率的一个因素。

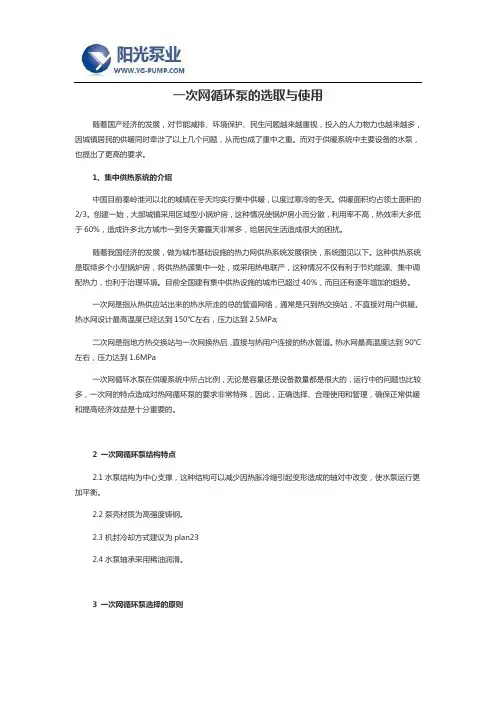

一次网循环泵的选取与使用随着国产经济的发展，对节能减排、环境保护、民生问题越来越重视，投入的人力物力也越来越多，因城镇居民的供暖同时牵涉了以上几个问题，从而也成了重中之重。

而对于供暖系统中主要设备的水泵，也提出了更高的要求。

1、集中供热系统的介绍中国目前秦岭淮河以北的城镇在冬天均实行集中供暖，以度过寒冷的冬天。

供暖面积约占领土面积的2/3。

创建一始，大部城镇采用区域型小锅炉房，这种情况使锅炉房小而分散，利用率不高，热效率大多低于60%，造成许多北方城市一到冬天雾霾天非常多，给居民生活造成很大的困扰。

随着我国经济的发展，做为城市基础设施的热力网供热系统发展很快，系统图见以下。

这种供热系统是取缔多个小型锅炉房，将供热热源集中一处，或采用热电联产，这种情况不仅有利于节约能源、集中调配热力，也利于治理环境。

目前全国建有集中供热设施的城市已超过40%，而且还有逐年增加的趋势。

一次网是指从热供应站出来的热水所走的总的管道网络，通常是只到热交换站，不直接对用户供暖。

热水网设计最高温度已经达到150℃左右，压力达到2.5MPa;二次网是指地方热交换站与一次网换热后，直接与热用户连接的热水管道。

热水网最高温度达到90℃左右，压力达到1.6MPa一次网循环水泵在供暖系统中所占比例，无论是容量还是设备数量都是很大的，运行中的问题也比较多，一次网的特点造成对热网循环泵的要求非常特殊，因此，正确选择、合理使用和管理，确保正常供暖和提高经济效益是十分重要的。

2 一次网循环泵结构特点2.1水泵结构为中心支撑，这种结构可以减少因热胀冷缩引起变形造成的轴对中改变，使水泵运行更加平衡。

2.2泵壳材质为高强度铸钢。

2.3机封冷却方式建议为plan232.4水泵轴承采用稀油润滑。

3 一次网循环泵选择的原则所选的循环泵应满足系统中所需的最大流量和扬程，同时要使循环水泵的最佳工况点，尽可能接近系统实际的工作点，且能长期在高效区运行，以提高循环水泵长期运行的经济性。

2）必须满足介质特性的要求：
▶①对输送易燃、易爆、有毒或贵重介质的泵，要
▶ ③对输送含固体颗粒介质的泵，要求对流部件采 用耐磨材料，必要时轴封采用清洁液体冲洗。
3）机械方面可靠性高、噪声低、振动小。
4）经济上要综合考虑到设备费、运转费、维修费 和管理费的总成本最低。
5）离心泵具有转速高、体积小、重量轻、效率高、 流量大、结构简单、输液无脉动、性能平稳、容易操作 和维修方便等特点。
八、补给水泵的确定
1）补给水泵流量的确定
在闭式热水供暖系统中，采用上述的补给水泵定压 时，补给水泵的流量主要取决于整个热水供暖系统的漏 水量。在实际工程冬季运行中供暖系统管内经常缺水， 补给水泵定压系统不能投入正常运行，造成供暖系统管 内缺水，部分空气进入致使散热器不热，其原因是补给 水泵不能正常启动给供暖系统管内补水，在北方地区供 暖系统管内缺水这种现象较普遍。
Hb=K(Hbs+Hc+Hr+h)
式中： Hb—闭式供暖系统补给水泵的扬程，kPa（m）；
Hbs—调节阀与系统连接处的压力，kPa（m）； Hc—补给水泵出水管道处压力损失，kPa（m）； Hr—补给水泵吸入管道处压力损失，kPa（m）； h—补给水箱最低水位与水泵轴线的间距，m； K—附加值 1.05 ～ 1.10。
1）空气源热泵热交换器、壁挂炉阻力 30kPa（具 体值参看样本）。
2）供暖系统管道的阻力（包括调节阀），由于供 暖系统管路主管没有末端分支环路，管道阻力为热交换 器，燃气壁挂炉循环水泵开始统计管道与散热末端还应
给热泵一颗强劲的心
Copyright©博看网 . All Rights Reserved.
六、供暖循环水泵流量的确定
户式供暖系统中一般选用单台循环水泵，对于中小 型供暖系统中的供暖热负荷，或采用集中调节并联的闭 式热水供暖系统其总最大设计流量，可按照下式计算：

实例剖析
l
实例二：
某单位总供暖面积近10万平方米，两台6t/h热水 锅炉，运行过程中，长期存在补水缓慢现象并多次发 生补水崩片事故。一般都是补水15min，循环水泵出 口压力就升高到45 mH2O，而膨胀水箱还未满水，司 炉工只好停补水泵，因超45 mH2O后极可能崩片。 改造后，在同样情况下补水，补水5min后，水箱水 满，而循环水泵出口压力只达到35 mH2O。
2． 循环水泵的扬程： H=1.1~1.2*Hmax H-----水泵扬程，mH2O； Hmax-----系统最不利环路阻力损失， mH2O；
循环水泵部分
3．设置循环水泵应注意的事项： l 循环水泵的流量—特性曲线，在水泵 工作点应比较平缓； l 循环水泵的耐温应与热网的设计参数 相适应； l 循环水泵在热网中的位置应考虑系统 中主要设备的承压问题；
四、循环水泵
一、循环水泵的选择： 1． 循环水泵的流量： L=1.1*Lmax Lmax=0.860*Qmax/ΔT L-----循环水泵流量，M3 /H； Lmax-----系统计算最大流量，M3 /H； Qmax-----系统计算最大热负荷，KW； ΔT -----系统设计供、回水温差0C。
循环水泵部分
K0-----管网热损失及漏损系数，一般取 1.05—1.15； K1-----采暖热负荷同时使用系数，取1.0； K2-----通风热负荷同时使用系数，一般取 0.9—1.0； K3-----生产热负荷同时使用系数，一般取 0.7—1.0； K4-----生活热负荷同时使用系数，一般取 0.5，视具体情况也可取0； K5-----自用热负荷同时使用系数，一般取 0.8—1.0；
热源部分 2．锅炉设备的选择： 锅炉设备的选择，要根据具体情况，经过经 济技术分析后确定。一般： l 按热介质区分，可选择：蒸汽锅炉或热水 锅炉 l 按承压方式区分，可选择：承压锅炉或无 压锅炉 l 按燃料区分，可选择：燃煤、燃气、燃油 锅炉、电锅炉或其他。

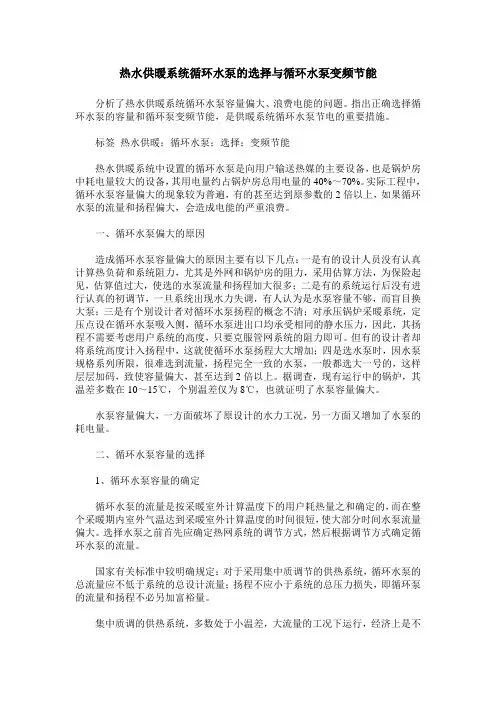

热水供暖系统循环水泵的选择与循环水泵变频节能分析了热水供暖系统循环水泵容量偏大、浪费电能的问题。

指出正确选择循环水泵的容量和循环泵变频节能，是供暖系统循环水泵节电的重要措施。

标签热水供暖；循环水泵；选择；变频节能热水供暖系统中设置的循环水泵是向用户输送热媒的主要设备，也是锅炉房中耗电量较大的设备，其用电量约占锅炉房总用电量的40%～70%。

实际工程中，循环水泵容量偏大的现象较为普遍，有的甚至达到原参数的2倍以上，如果循环水泵的流量和扬程偏大，会造成电能的严重浪费。

一、循环水泵偏大的原因造成循环水泵容量偏大的原因主要有以下几点：一是有的设计人员没有认真计算热负荷和系统阻力，尤其是外网和锅炉房的阻力，采用估算方法，为保险起见，估算值过大，使选的水泵流量和扬程加大很多；二是有的系统运行后没有进行认真的初调节，一旦系统出现水力失调，有人认为是水泵容量不够，而盲目换大泵；三是有个别设计者对循环水泵扬程的概念不清；对承压锅炉采暖系统，定压点设在循环水泵吸入侧，循环水泵进出口均承受相同的静水压力，因此，其扬程不需要考虑用户系统的高度，只要克服管网系统的阻力即可。

但有的设计者却将系统高度计入扬程中，这就使循环水泵扬程大大增加；四是选水泵时，因水泵规格系列所限，很难选到流量，扬程完全一致的水泵，一般都选大一号的，这样层层加码，致使容量偏大，甚至达到2倍以上。

据调查，现有运行中的锅炉，其温差多数在10～15℃，个别温差仅为8℃，也就证明了水泵容量偏大。

水泵容量偏大，一方面破坏了原设计的水力工况，另一方面又增加了水泵的耗电量。

二、循环水泵容量的选择1、循环水泵容量的确定循环水泵的流量是按采暖室外计算温度下的用户耗热量之和确定的，而在整个采暖期内室外气温达到采暖室外计算温度的时间很短，使大部分时间水泵流量偏大。

选择水泵之前首先应确定热网系统的调节方式，然后根据调节方式确定循环水泵的流量。

国家有关标准中较明确规定：对于采用集中质调节的供热系统，循环水泵的总流量应不低于系统的总设计流量；扬程不应小于系统的总压力损失，即循环泵的流量和扬程不必另加富裕量。

集中供热系统循环泵的选型方案供热锅炉的循环水泵是供热系统的心脏，它担负着驱动热媒传递热能的功能，其选用的设备匹配是否合理，直接影响着输送效果和能耗的高低。

为实现供热系统节能运行，降低供热成本，对循环水泵如何选型、如何配置进行分析、探讨和改进。

1. 传统循环水泵的选配原则及存在问题传统循环水泵的选配通常是几台泵并联成一组泵，同时满足锅炉房、热网和热用户流量和扬程的需求，可称之为单级循环泵系统。

其流量的确定是按热负荷计算的最大流量的1.05倍考虑；扬程是按在确定流量下热源、热网和最不利环路的压力损失之和再加2—3mH2O的富裕压头选用；水泵台数视供热规模确定，一般选用3台，运行2台，备用1台。

按以上原则设计和配置的循环水泵存在以下问题：（1）由于按热负荷（供热面积）计算的最大循环水量与按锅炉额定流量计算的总循环水量不一致，一般是按热负荷计算的最大循环水量远远高于按锅炉额定流量计算的总循环水量，如不采取措施，使按热负荷计算的最大循环水量全部流经锅炉，会使锅炉超额定流量运行。

由于锅炉的水阻力与流量的平方成正比，将会大大提高锅炉房的压力损失；将高温水锅炉按低温水锅炉运行，压力损失更大。

有的锅炉房压力损失可达0.3MPa以上，不得不提高水泵的扬程，增加水泵功率，造成电能的严重浪费。

有经验的设计者或管理者一般采用安装与锅炉并联的旁通管，使总循环水量分流，从而保证流经锅炉的循环水为额定流量。

采取这种措施虽然能降低一些水泵的能耗，但未根本解决问题。

（2）间供系统从节能考虑，其供热锅炉提供的一次水应为可变流量，进行质量并调，按传统原则设计的循环水泵系统，由于要保证流经锅炉的循环水量不低于额定流量，很难实现变流量调节。

建筑物采暖系统采用分户热计量方式，热用户有能力主动调节时，显然循环水泵也应是变流量的，基于上述的同样原因，传统的循环水泵系统设计思想也是不能满足用户主动调节要求的。

（3）一些锅炉房的循环水泵系统，由于设计理念的原因，使锅炉超额定流量运行，不仅大大增加了水阻力，造成电能浪费，还会由于锅炉内部循环水流速过快，水冷壁温度低，造成炉膛温度也低，锅炉燃烧状况不佳，效率低。

【 关键 词 】热水 供 暖 循环 水 泵 选择 原 则 节能 参 数确 定
中 图 分 类 号 ：ＴＵ８ ２ 文献 标 识 码 ：Ｂ 文 章 编 号 ： １ ０ — ０ ７ ２ ） ６ ２ － ３ ０ ９ ４ ６ （ ０１ ０ ． ３ ０ｌ ０ ９ 循环 水 泵 是联 接 热 源 、 网和 室 内采 暧 系统 的 枢 纽设 备 ， 过 它 把 温 热 通 暖送 给千 家万 户 ， 以 ， 所 循环 水泵 的性 能 和参 数 的合 理性 ， 就显 得 格外 重要 。
护检 修 的规 程
２、 循 环 水 泵 的 选 择 原 则
设备 在 系统 中能 够安 全 、 效 、 高 经济 地运 行 ， 选择 的 内容 主要 是确 定 它 的型式、 台数、 规格、 转速以及与之配套的电动机功率 。 选择时应具体考虑 以下几个原 则 ： 的循环 泵应 满足 系统 中所 需 的最大流 量和 扬程 ， 所选 同时要使 循环 水 泵的 最佳 工 况点 ， 可 能接 近 系统 实 际的 工作 点 ， 尽 且能 长期 在 高效 区 运行 ， 以提 高 循环 水泵 长 期运 行 的经 济性 。 同时 承常 压 热水 供暧 系 统 ， 一般 选择 高速 泵 （９０／ ｎ）承压 热水 供暖系 统 ， ２ ０ｒｍｉ ， 一般 选择 低速泵 （４０／ ｉ 。 １５ｒｒ ｎ） ａ
电流而 烧坏 电动 机 。
循环 水泵 的 使 用往 往 不 是一 台 ， 是二 台 、 台 、多 台并 联 使用 ，更 而 三 有 七 台泵 同时并 联使 用 的先 例 ， 多 台 并联 使用 ， 的 是 同型号 、 而且 有 同性 能 ， 也有 型 号 不 同 、 能也 不 相 同。 性 管 道系 统 与泵 的联 接 方式 各 异 ， 不在 同 一位 置 、 不在 同一 平面 ， 造成 系统 不 顺 、 阻力 增 加 。 循环 水 泵 的 出力 达 不 到设 计 参数 等 。

热水循环泵正确使用方法热水循环泵是一种常见的供暖设备，它能够将热水从锅炉输送到各个供暖系统，确保整个房间的温度均衡稳定。

不过，很多人在使用热水循环泵时并不了解正确的方法，导致设备效率低下，甚至出现故障。

因此，本文将为大家介绍热水循环泵的正确使用方法，帮助大家更好地使用该设备。

一、了解热水循环泵的工作原理在使用热水循环泵之前，我们需要先了解该设备的工作原理。

热水循环泵主要由电机和叶轮组成，电机通过驱动叶轮旋转，从而将水从锅炉中吸入，再将水压送到供暖系统中。

因此，热水循环泵的运行需要依靠电源供电，同时需要保持水路畅通，以确保水能够正常流通。

二、正确安装热水循环泵正确安装热水循环泵是使用该设备的前提。

在安装热水循环泵时，我们需要注意以下几点：1.选择合适的位置：热水循环泵应该安装在通风良好，干燥且温度适宜的位置，避免受潮和过热。

2.保持水路畅通：在安装热水循环泵时，我们需要保证水路畅通，避免出现管道堵塞或水泵进口处受阻的情况。

3.正确连接管道：在连接管道时，我们需要注意管道的连接方向和密封性，避免出现漏水或管道反向流动的情况。

三、保持热水循环泵的良好运行状态为了保持热水循环泵的良好运行状态，我们需要注意以下几点：1.定期清洗：热水循环泵在运行一段时间后，会出现水垢和污垢的积累，影响泵的效率和寿命。

因此，我们需要定期清洗热水循环泵，保持设备的清洁。

2.定期检查：定期检查热水循环泵的电线、管道和密封件，确保设备的电线接触良好，管道无渗漏，密封件无损坏。

3.注意维护：如果热水循环泵出现故障，我们需要及时维护设备，避免出现更严重的问题。

如果自己无法维护，可以请专业人员进行维修。

四、正确使用热水循环泵在使用热水循环泵时，我们需要注意以下几点：1.合理设置温度：热水循环泵的工作温度应该在适宜范围内，避免过高或过低的温度对设备造成损害。

2.适当调节水流量：热水循环泵的水流量应该适当，避免过大或过小的水流量对设备造成损害。

供热循环系统中的阻力分析及循环泵选择供热循环系统中的阻力分析及循环泵选择摘要:本文分析了供热系统中最不利环路中的各种阻力状况,并根据多年的工作实际提出了各种阻力的正常阻力范围,指出了在实际工作中,各种阻力元件阻力增大的原因、对供热系统的影响及解决的方法,并在此基础上提出了循环泵的选泵方法,具有比较强的实用性。

关键词:阻力分析,热源的阻力,除污器的阻力,用户系统阻力,水泵进出口的阻力,水泵的扬程,水泵的流量,怎样选泵供热循环系统的阻力主要来自两个方面,一是热水在输送管道中流动产生的阻力,叫做沿程阻力;二是由于各种水利元件和供热设备对水的流动产生的阻力,叫做局部阻力。

对于沿程阻力,根据规范中规定:最不利环路的比摩阻应在30-60Pa/m,其它环路的比摩阻应小于等于300 Pa/m,同时循环水的流速小于等于3m/s。

对于各种供热设备的局部阻力,不同的产品有不同的标准。

供热系统最不利环路中的局部阻力和沿程阻力的大小决定了选用循环水泵扬程的大小,循环水泵扬程的大小直接影响着水泵电耗的大小,因此,有必要对供热系统中,涉及最不利环路的各种阻力进行仔细的分析。

一、热力站的阻力供热系统的热力站有两种主要形式,一种是热水锅炉直接供暖的形式,另一种是换热器换热间接供暖的形式。

1、锅炉供热系统中使用的锅炉大多是热水锅炉,根据其额定发热量的大小分为7Mw、14 Mw、29 Mw、58 Mw等多种规格,根据其热媒参数可分为95/70°C、115/70°C、150/90°C等,其中95/70°C、115/70°C的两种参数的锅炉应用比较多。

锅炉在通过额定水量的情况下,锅炉的阻力应在40-80Kpa之间。

在供暖实际中,造成锅炉阻力增大的原因主要是锅炉通过的实际水量大于其额定的循环水量。

在锅炉的铭牌参数里,并没有提供额定循环水量的数据,具体到一台锅炉具体的循环水量是多少呢?可以通过下面的公式进行计算:G=860*Q/(tg-th)G:锅炉的额定循环水量,单位m3/hQ:锅炉的额定发热量,单位M w.tg-th:锅炉的额定进水温度与出水温度之差,单位°C。

统 实际 ， 对流量 大 这 一 问题 ， 取 两 步 措施 改进 ， 针 采 花 最少钱 ， 现有 系统运 行起 来 。 使 其一依 “ 切割 定 律 ” 循 环 泵 扬 程 由 ５ ｍ 降至 将 ０ ３ ｍ， ９ 同时也 降低一 部分 流量 ， 二 通过 水 泵 出 口阀 其
循 环水 泵 电机 轴功 率 ： ３ ／ｏ６ Ｎ＝ Ｕｃ ｓ
ＡＰ＝ａＰ ＋△ ｒ
ＡＰ＝ ￣ｈ ＡｚＧ
成 能源 的浪 费和设 备 运行 和不 稳 定 ， 中只在 循 环 文 泵 的选型不 匹配 和改 造节 能方 面作 以分析 。
１ 运 行 中发 现 的 问题
某供 热站 ， 原装 一 台 ７ Ｗ 热 水 供 热 锅 炉 ， 回 Ｍ 供
水 温度是 ９ ７ ℃ ， ５— ０ 循环 水泵 为 ５ ｋ ， ０ Ｗ 因供 热 站供
Ｇ＝ ＝
程 ５ ｍ， ０ 流量 ５０ ｈ 循 环 水 泵 选 择 较 富余 ， 目 ５ｍ／ ， 其 的是 减少各环 路之 间 的水 力 失 调 ； 确保 适 应 温 度 为 变化 而采 用集 中质 调 节 有效 。投 入 运 行 后 ， 环水 循 泵经常发 热 ， 热 系统压 力参数 为 ： 供 循环 水泵 出 口压
（ 甘肃省平凉市人民政府供热 站 ， 甘肃 平凉 ７４ ０ ） ４ ００
摘
要： 分析老城 区供 暖系统 中 ， 锅炉及循环泵更 新增加 功率 升级后 出现供 热站 内压力损失 大这一 问题 ， 出合 理 提
选择循环水泵的必要性及处理这一问题 的一种方式 。
关键词 ： 供热设备改造升级 ； 水压曲线 ； 问题分析 ； 切割定律 ； 降扬程流量 ； 节能
△ Ｐ ＝９ ｍ。
— — — — — — — —
