接触式与非接触式IC卡选型对比

接触式与非接触式IC 卡选型对比 1 接触式与非接触式IC 卡参数对比 指标详情接触式IC 卡 非接触式IC 卡 外形尺寸 IS0标准卡85.5×54×0.76卡/异形卡（自定义尺寸） IS0标准卡85.5×54×0.76卡/异形卡（自定义尺寸）/更小尺寸电子射频标签存储结构 EEPROM （CPU 卡中会有RAM 、FLASH 等） EEPROM （CPU 卡中会有RAM 、FLASH 等）存储容量 1KB 到数十KB 不等 1KB 到数十KB 不等读写距离 必须与读写器零距离接触一般2.5~10cm ，大功率读写设备可以做到数米距离，如电子不停车收费系统（ETC ） 供电方式 无源IC 卡需通过接触读写器从而获得电能工作。

无需接触，通过线圈天线耦合获取电能工作。

通讯方式 有线通讯：使用国际标准协议ISO7816通讯或通过IIC 等协议 无线通讯：通过一定频率的调制无线电波（一般为13.56MHz ）通讯，标准协议为ISO14443A 、ISO14443B 、ISO15693等使用环境 由于卡座的存在和卡片铜片的裸露，接触式IC 卡需要在使用环境比较好的地方，恶劣的环境会加速卡片及读写器的损坏。

无机械接触，卡片电路和读写器电路都是被外壳完全封装，从而避免了由使用环境造成的各种故障。

故适合恶劣环境中的使用。

器件成本 接触式IC 卡在阿里巴巴上以10K 的量单价大约0.5元。

读写器是卡座加芯片，在实际应用中MCU 可以自主模拟通RFID 可贴式电子标签在阿里巴巴上以10K 的量单价大于1元，如果做成钥匙扣等其他形状程序要再加。

讯协议来节省专用的读写芯片。

读写器需要专门的天线和专用的读写芯片。

2 非接触式IC 卡介绍2.1 简介非接触式IC 卡又称射频卡，它将IC 芯片和感应天线封装在PVC 材质卡片内，使芯片及天线无任何外露部分。

IC 芯片主要是用于存储信息，感应天线主要用于充电及通讯。

非接触IC卡详细介绍非接触式IC卡又称射频卡,由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分,是最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子领域的一大突破,卡片在一定距离范围（通常为5—10mm）靠近读写器表面，通过无线电波的传递来完成数据的读写操作。

1.非接触性IC卡与读卡器之间通过无线电波来完成读写操作,二者之间的通讯频为13.56MHZ。

非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。

另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。

读写器则一般由单片机，专用智能模块和天线组成，并配有与PC 的通讯接口，打印口，I/O口等，以便应用于不同的领域。

2.非接触性智能卡内部分区。

非接触性智能卡内部分为两部分：系统区（CDF）用户区（ADF）。

系统区：由卡片制造商和系统开发商及发卡机构使用。

用户区：用于存放持卡人的有关数据信息。

3.与接触式IC卡相比较,非接触式卡具有以下优点:⑴可靠性高非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.⑵操作方便由于非接触通讯,读写器在10CM范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度。

⑶防冲突非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式IC卡.这提高了应用的并行性,无形中提高系统工作速度.⑷可以适合于多种应用非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改。

IC卡简介关键字:IC卡 ID卡接触式IC卡感应式IC卡射频IC卡电话IC卡IC Card 又有时称为 Smart Card.它是先将IC封装成module，然后嵌入到PVC等类型的塑料或其他材料制成的卡片上得到的。

根据其与外部通信方式可以分成两类: 接触式IC 卡,射频IC卡。

一、接触式IC卡接触式IC卡通过触点与外界实现电气接触进行数据交换.其物理、电气特性应遵循ISO7816-1/2/3协议。

ISO7816－1/2/3详细描述了接触式IC卡的物理尺寸、卡触点功能、通信协议等物理、电气规范。

根据接触式IC卡的数据加密情况可以将接触式IC卡大致分为三类：存储卡、简单加密逻辑卡、CPU卡。

1、存储卡实际上就是普通的EEPROM，不过是封装成module嵌入到卡片上了而已。

只要实现电气接触就可以对其内部数据进行无条件访问(当然需要根据该型号EEPROM的电气规范了)。

这种卡安全性几乎为0，所以只能用于一些对安全性不作要求的场合。

2、带简单加密逻辑的IC卡内部除了常见的EEPROM/EPROM/ROM类型的存储器外，还带有一专门设计的加密逻辑电路，用以防护敏感嘈?数据区。

通常是两个字节的口令字，口令字以明文的形式递交给卡片，卡片效验通过后才允许对保护数据区访问。

3、至于CPU卡当然其内部有一内嵌CPU了，这种卡一般都采用国际上通用的DES、RSA 等加密算法对数据进行保护。

为了加快数据交换的速度，往往还拥有内嵌的RSA算法协处理器等。

CPU卡的CPU一般为8031/51系列单片机的内核，也有采用其他内核的。

卡内通常有一固化的COS（卡片操作系统），实现卡内的数据管理。

这种卡进行密码效验时密码是不以明文出现在通信线上的。

另外为了提高其安全性以更适合于金融等应用场合，卡片的IC在设计时也采用了一些诸如总线加扰等反剖析措施，防止激光切割剖析?二、射频IC卡射频IC卡通过卡内的线圈与外界进行射频通信实现数据交换.这种IC卡有的带有内部电池，可以工作3年或是几年，也有的靠线圈的感应电流工作。

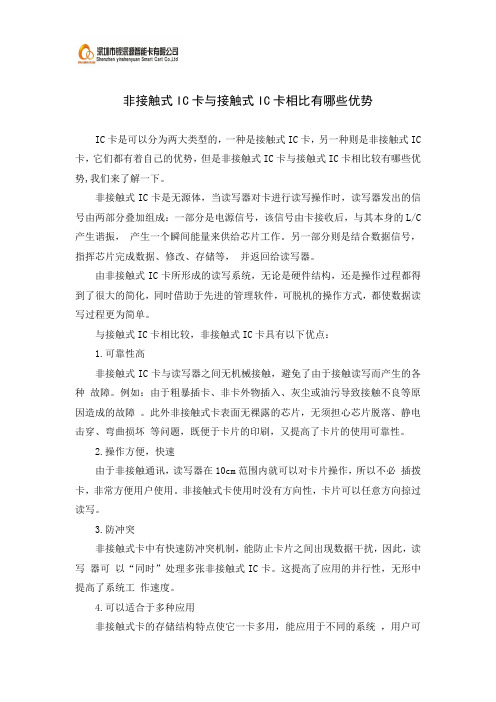

非接触式IC卡与接触式IC卡相比有哪些优势IC卡是可以分为两大类型的，一种是接触式IC卡，另一种则是非接触式IC 卡，它们都有着自己的优势，但是非接触式IC卡与接触式IC卡相比较有哪些优势,我们来了解一下。

非接触式IC卡是无源体，当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与其本身的L/C 产生谐振，产生一个瞬间能量来供给芯片工作。

另一部分则是结合数据信号，指挥芯片完成数据、修改、存储等，并返回给读写器。

由非接触式IC卡所形成的读写系统，无论是硬件结构，还是操作过程都得到了很大的简化，同时借助于先进的管理软件，可脱机的操作方式，都使数据读写过程更为简单。

与接触式IC卡相比较，非接触式IC卡具有以下优点：1.可靠性高非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。

例如：由于粗暴插卡、非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。

此外非接触式卡表面无裸露的芯片，无须担心芯片脱落、静电击穿、弯曲损坏等问题，既便于卡片的印刷，又提高了卡片的使用可靠性。

2.操作方便，快速由于非接触通讯，读写器在10cm范围内就可以对卡片操作，所以不必插拨卡，非常方便用户使用。

非接触式卡使用时没有方向性，卡片可以任意方向掠过读写。

3.防冲突非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰，因此，读写器可以“同时”处理多张非接触式IC卡。

这提高了应用的并行性，无形中提高了系统工作速度。

4.可以适合于多种应用非接触式卡的存储结构特点使它一卡多用，能应用于不同的系统，用户可根据不同的应用设定不同的密码和访问条件。

5.加密性能好非接触式卡的序列号是唯一的，制造厂家在产品出厂前已将此序列号固化，不可再更改。

非接触式卡与读写器之间采用双向验证机制，即读写器验证IC卡的合法性，时IC卡也验证读写器的合法性。

非接触式卡在处理前要与读写器进行三次相互认证，而且在通讯过程中所有的数据都加密。

城市轨道交通基础设施与设备期末复习题及参考答案一、单项选择题（本大题共13小题，每小题1分，共13分）在每小题列出的备选项中只有一个符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑，错涂、多涂或未涂均无分1.熔断器的主要作用是什么（）A.利用电磁感应的原理来改变交流电压的装置，在城市轨道交通系统中主要起到传递和变换交流电能的作用。

B.能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

C.用高导电率的铜、铝质材料制成的，用以传输电能。

D.当电流超过最小熔断电流时，熔断时间随电流增大而缩短，避免设备的损坏。

2.开放式系统不具有实体分隔，轨道交通或与其它交通混合出行，在路口按照信号规定驶停，也可享有一定的优先权，（）通常使用此形式。

A.地铁B.轻轨C.有轨电车D.独轨3.下面那个选项是同站台换乘的缺点（）A.客流量较大时，容易造成拥堵B.旅客高差较大，容易造成不同方向游客的干扰C.旅客换乘路径较长D.需要其他的换乘设备4.车辆段与车辆基地应具备以下几项基本功能？（）①辆停放及日常保养功能②辆检修功能③车救援功能④统设备/设施的维护、保养和检修功能⑤料物资供应功能⑥技术培训功能A.①②③④⑥ B.②③④⑤⑥ C.②④⑤⑥ D.①②③④⑤⑥5.下列哪项不是车辆基地的基本组成？（）A.综合维修中心B.物资总库C.辅助用房D.培训中心6.按车站客流量大小划分车站类型，高峰每小时客流量达3万人次以上属于（）A.特大型车站B.大型车站C.中型车站D.小型车站7.最早，我国地铁建设的指导思想主要为（）。

A.交通运输B.经济发展C.文化象征D.战备人防8.地铁与轻轨的主要区别也是最基本的区别是（）不同。

A.速度B.运量C.铺设方式D.运营组织9.接触轨的布置方式有（）①上接触式②下接触式③侧接触式A.①②B.②③C.①③D.①②③E.以上均不正确10.地下车站结构无论在使用期间或者是施工期间都应有足够的强度、刚度和稳定性，并且应该按照使用年限（）进行设计。

非接触式IC卡与条码卡、磁卡、接触式IC卡相比较
佚名
【期刊名称】《金卡工程》
【年(卷),期】2003(007)005
【摘要】非接触式IC卡又称射频卡,是世界上最近几年发展起来的一项新技术,它成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。

与条码卡、磁卡、接触式IC卡相比较,非接触式卡具有以下优点: 1、新技术非接触式Ic卡,又名感应卡,诞生于90年代初,由于有着较诸条码卡、磁卡和接触式IC卡不可比拟的优点,使之一经问世,便立刻引起了广泛的关注。

【总页数】1页(P21)
【正文语种】中文
【中图分类】TN492
【相关文献】
1.非接触式IC卡在医院应急系统中的应用 [J], 杨旭;王鹏;王涵
2.非接触式IC卡芯片的开发成功为多用途IC卡的实用化开辟了道路 [J],
3.非接触式IC卡射频识读器的设计与实现 [J], 王慧;陈德金;黄浩恩;严谨
4.基于非接触式IC卡的智能门锁设计 [J], 树豫;耿丽;胡海涛;曹星雨;马晴晴
5.PDF417条码卡与IC卡、磁卡技术此较 [J], 蔚慧
因版权原因，仅展示原文概要，查看原文内容请购买。

ic卡的分类及应用-回复IC卡，即集成电路卡（Integrated Circuit Card）是一种内嵌有集成电路芯片的智能卡，也常被称为芯片卡或智能卡。

它通过内嵌的芯片实现存储、处理和通信等功能，具备高度加密和安全性能，被广泛应用于各个领域。

本文将对IC卡的分类和应用进行详细介绍。

I. IC卡的分类IC卡可以按照多个维度进行分类，包括芯片类型、逻辑类型、应用领域等。

下面将分别进行介绍。

1. 芯片类型IC卡的芯片类型主要根据内嵌的集成电路芯片的处理能力、存储容量和通信接口等不同来进行分类。

（1）存储型IC卡：存储型IC卡的芯片主要用于存储和管理数据。

它通常采用EEPROM（Electrically Erasable Programmable Read-Only Memory）芯片作为存储介质，可以存储各类数据，如个人信息、交易记录等。

存储型IC卡的存储容量相对较小，适用于简单的数据存储和传输应用。

（2）处理型IC卡：处理型IC卡的芯片具备更强的处理能力，可以进行复杂的数据处理和运算。

处理型IC卡通常采用FLASH（Floating Gate Avalanche-Injection MOS）作为存储介质，存储容量较大，适用于需要复杂算法和逻辑应用的场景。

（3）通信型IC卡：通信型IC卡是一种集成了通信模块的芯片卡，可以与网络进行通信，实现各种远程服务。

通信型IC卡通常包括GSM（Global System for Mobile Communications）卡、CDMA（Code Division Multiple Access）卡等，广泛用于移动通信和物联网等领域。

2. 逻辑类型IC卡的逻辑类型主要根据芯片内部的逻辑结构和支持的应用协议等不同来进行分类。

（1）接触式IC卡：接触式IC卡具有金属接点，需要通过读卡器的金属触点和芯片进行接触才能进行数据传输和通信。

这种IC卡的读写方式相对简单，但容易受到物理损坏和污染的影响。

非接触式IC卡详解一、非接触式IC卡种类IC卡（按接口方式：接触式，非接触式，双界面卡）；（根据内嵌IC：存储器卡，逻辑加密卡，CPU卡）1、逻辑加密卡非加密存储器卡：卡内的集成电路芯片主要是EEPROM，具有数据存储功能，不具有数据处理功能和硬件加密功能。

逻辑加密存储卡：在非加密存储卡的基础上增加了加密逻辑电路，加密逻辑电路通过效验密码方式来保护卡内的数据对于外部访问是否开放，但是是低层次的安全保护，无法防范恶意性的攻击。

2、CPU卡也称智能卡，卡内的集成电路中带有微处理器CPU、存储单元（包括随机存储器RAM、程序存储器ROM(FLASH)、用户数据存储器EEPROM）以及芯片操作系统COS。

装有COS 的CPU卡相当于一台微型计算机，不仅具有数据存储功能，同时具有命令处理和数据安全保护等功能。

3、双界面卡◆双界面卡定义双界面CPU卡(TimeCOS/DI)是基于单芯片的、集接触式与非接触式接口为一体的智能卡，这两种接口共享同一个微处理器、操作系统和EEPROM。

卡片包括一个微处理器芯片和一个与微处理器相连的天线线圈，由读写器产生的电磁场提供能量，通过射频方式实现能量供应和数据传输。

◆产品型号目前，TimeCOS/DI卡有两种：一种是基于飞利浦公司的Mifare PRO—MF2ICD80双接口芯片开发的，其接触部分符合ISO7816和《中国金融集成电路IC卡规范》的要求，非接触部分符合ISO14443规范中的TYPE A类标准。

另一种是即将推出的基于西门子公司的SLE66CLXX系列双接口芯片开发的，接触部分符合ISO7816和《中国金融集成电路IC卡规范》，非接触部分支持ISO14443—TYPE A或TYPE B的双界面卡。

卡片容量有8K BYTE 、16K BYTE可选。

◆产品参数芯片技术性能参数双界面卡的优势i) 一卡多用、一卡通用：卡片支持多应用：一张卡片可以集成多个不同应用多行业、多应用同时发卡。
