低周减载低电压闭锁值测试

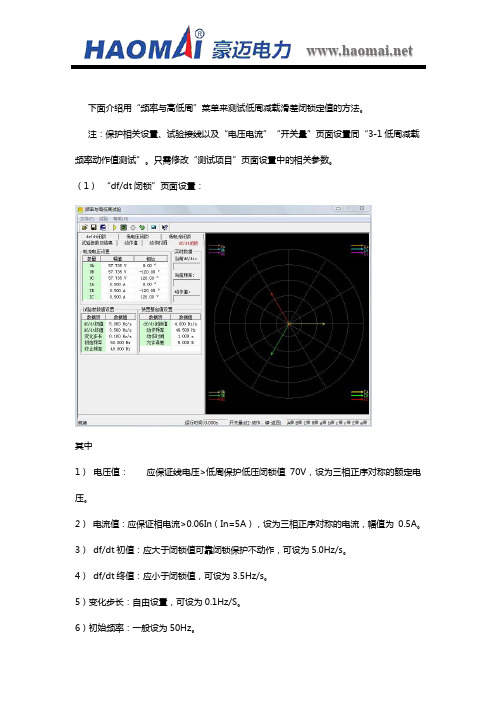

下面介绍用“频率与高低周”菜单来测试低周减载滑差闭锁定值的方法。

注：保护相关设置、试验接线以及“电压电流”“开关量”页面设置同“3-1低周减载频率动作值测试”。

只需修改“测试项目”页面设置中的相关参数。

（1）“df/dt闭锁”页面设置：其中1）电压值：应保证线电压>低周保护低压闭锁值70V，设为三相正序对称的额定电压。

2）电流值：应保证相电流>0.06In（In=5A），设为三相正序对称的电流，幅值为0.5A。

3）df/dt初值：应大于闭锁值可靠闭锁保护不动作，可设为5.0Hz/s。

4）df/dt终值：应小于闭锁值，可设为3.5Hz/s。

5）变化步长：自由设置，可设为0.1Hz/S。

6）初始频率：一般设为50Hz。

7）终止频率：应小于整定频率定值，可设为49Hz。

8）整定值按照定值单要求设置。

务必设置准确动作频率和动作时间。

（2）试验操作方法：在试验参数及结果中只勾选df/dt闭锁，点击或者按键盘上的“运行”“确认”开始试验，测试仪以57.735V三相正序电压，0.5A三相正序电流输出，频率从从初值开始，在df/dt 初值至df/dt终值范围内逐点进行试探测试，每轮测试时频率按当时df/dt值下滑，看保护是否动作，当试探至某一轮试验时保护动作，则测试出此时的df/dt闭锁值。

保护动作后开入量A记录下动作信息。

（3）试验结果：图1.3.6 低周减载滑差闭锁动作值结果开入量A动作，软件记录下df/dt闭锁值为4.0Hz/s。

试验时注意因为保护在大于整定的df/dt值下滑时闭锁，所以，一般df/dt初值应设置为大于保护整定的闭锁值，df/dt终值应设置为小于保护整定的闭锁值，即测试时保护从不动作到动作，即可测出保护的df/dt 闭锁值。

每轮试验频率从初始频率下滑至终止频率。

初始值一般为50Hz，终止值应小于整定动作频率，但不能设置太小，因为一般装置都有一个固有的“闭锁频率”，频率太低了，装置将会被闭锁不出口。

低周减载又称自动按频率减负荷，是保证系统稳定的重要措施之一。

当电力系统出现严重的有功功率缺额时，通过切除一定的非重要负荷来减轻有功缺额的程度，使系统的频率保持在事故允许限额之内，保证重要负荷的可靠供电。

下面以RCS-9612A 线路保护装置为例，介绍低周减载保护众多测试项目的测试方法。

其他具有相同保护原理的保护测试可参考此测试方法。

RCS-9612A线路保护装置配有低电压闭锁及滑差闭锁功能的低周减载保护。

当装置投入工作时频率必须在50±0.5Hz范围内，低周保护才允许投入。

当系统发生故障，频率下降过快超过滑差闭锁定值时瞬时闭锁低周保护。

另外线路如果不在运行状态（I≤0.06In），则低周保护自动退出（有些保护不带此功能试验时电流可设置为0），低周保护动作同时闭锁线路重合闸。

图1.3.1 低周减载保护逻辑框图。

下面介绍用“频率与高低周”菜单来测试低周减载动作时间的方法。

频率从“变化起点”向“变化终点”滑动变化，滑行的速度由“滑差df/dt”确定。

当频率按设定的滑差df/dt 变化到“计时启动值”时，计时启动开始进行时间测量，直到保护动作，接点闭合，计时结束。

考虑到继电器（保护）的动作具有一定的延时性，设置了“最大测试时间”参数作为频率滑到变化终点后，保持输出的时间一般为整定时间的3倍。

低周减载动作时间的测试逻辑如图1.3.5 所示：图1.3.5 低周减载动作时间的测试逻辑注：保护相关设置、试验接线以及“电压电流”、“开关量”页面设置同“3-1低周减载频率动作值测试”。

只需修改“测试项目”页面设置中的相关参数。

（1）“频率高低周动作时间”页面设置：其中1）电压值：应保证线电压>低周保护低压闭锁值70V，设为三相正序对称的额定电压。

2）电流值：应保证相电流>0.06In（In=5A），设为三相正序对称的电流，幅值为0.5A。

3）初始频率：其默认值和复归点频率值相同，一般为50Hz。

4）终止频率：应小于整定的动作频率，可设置为49.3Hz略小于动作频率。

5）df/dt设置值：应小于闭锁定值，可设置为0.5Hz/S。

6）整定值按照定值单要求设置。

务必设置准确动作频率和动作时间。

（2）试验操作方法：在试验参数及结果中只勾选动作时间测试，点击或者按键盘上的“运行”“确认”开始试验，测试仪以57.735V三相正序电压，0.5A三相正序电流输出，自动以设定滑差改变频率（软件上实时显示当前频率值）到整定频率时启动计时器，保护动作后终止记时，开入量A 采集到动作信息。

测试仪输出频率变化如图1.3.5所示。

（3）试验结果：开入量A动作，软件记录下动作时间1.0S。

试验中要注意设置的df/dt一定要小于滑差闭锁值，动作时间的测试结果是否准确，关键在于计时起点的设置是否合理，故应以动作值测试中所测的实际动作频率作为计时启动值。

附件43：福建电网继电保护检验规程________________________________________________________________________________________ PYJ-1型低频低压减载装置检验规程福建省电力有限公司2010年6月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ...... ... ... ... (6)1范围本规程规定了PYJ-1型低频低压减载装置的检验内容、检验要求和试验接线。

本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行PYJ-1型低频低压减载装置的现场检验。

2规范性引用文件国家电网科[2009]572号继电保护和电网安全自动装置现场工作保安规定GB 7261-2000 继电器及继电保护装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。

下面介绍用“频率与高低周”菜单来测试低压减载滑差闭锁定值的方法。

注：保护相关设置、试验接线以及“电压电流”“开关量”页面设置同“4-1 低压减载电压动作值测试”。

只需修改“测试项目”页面设置中的相关参数。

（1）“dv/dt”页面设置：其中1）电压值：应保证线电压>低周保护低压闭锁值60V，设为三相正序对称的额定电压。

2）电流值：应保证相电流>0.06In（In=5A），设为三相正序对称的电流，幅值为0.5A。

3）dv/dt初值：应大于闭锁值可靠闭锁保护不动作，可设为10.0v/s。

4）dv/dt终值：应小于闭锁值，可设为5.0v/s。

5）变化步长：自由设置，可设为0.5v/s。

6）初始电压：一般设为100V。

7）终止电压：应小于整定电压定值，可设为50V。

8）整定值按照定值单要求设置。

务必设置准确动作频率和动作时间。

试验操作方法：在试验参数及结果中只勾选dv/dt闭锁，点击或者按键盘上的“运行”“确认”开始试验，测试仪以57.735V三相正序电压，0.5A三相正序电流输出，频率从从初值开始，在dv/dt初值至dv/dt终值范围内逐点进行试探测试，每轮测试时电压按当时dv/dt值下滑，看保护是否动作，当试探至某一轮试验时保护动作，则测试出此时的dv/dt闭锁值。

保护动作后开入量A记录下动作信息。

（3）试验结果：图1.4.7 低压减载压差闭锁值结果开入量A动作，软件记录下dv/dt闭锁值为6.0v/s。

试验时注意因为保护在大于整定的dv/dt值下滑时闭锁，所以，一般dv/dt初值应设置为大于保护整定的闭锁值，dv/dt 终值应设置为小于保护整定的闭锁值，即测试时保护从不动作到动作，即可测出保护的dv/dt闭锁值。

每轮试验从初始电压下滑至终止电压。

初始值一般为100V，终止值应小于整定动作电压。

四方保护定值说明一．低压线路保护（CSL216B）（一）适用版本：V3.23, 9912, C0=C1=2D8B；V3.53, 9912, C0=C1=7B6A等1．定值清单KG1位定义KG2位定义[注]：带‘*’号的项目为增加功能。

KG3位定义2．保护软压板编号如下：（二）适用版本：V3.13B-5 C0=C1=6AF9 9905;V3.13B C0=C1=9CDF 9802等1．定值清单注意：第１８项定值只在北京版本中有，标准版本中无此项。

KG1位定义KG2位定义KG3位定义2．保护软压板编号如下：二．低压线路保护（CSL206B）适用版本：V3.13B 9804 C0=C1=1BD8等特殊零流版本：V3.14BJ C0=C1=15E4等1．KG1KG3位定义[说明]：3I0满度设置方法1：设定当前定值区定值KG1.14=1(M键投入)2：使用MBPC.EXE或MBPC_W.EXE软件修改地址8003H和8004H中的内容8003H和8004H构成双字节浮点值，8003H中存放尾数内容(128-255)，无符号整数，8004H 中存放指数内容(-10-- 10)，有符号整数，补码表示。

公式：2．压板保护软压板编号如下：三．电容器保护（CSP215A/CSP216A）（一）适用版本：V4.13, 9805, C0=C1=14471．定值清单KG1位定义KG3位定义2．保护压板（二）．适用版本：V4.51S(三相式),C0=C1=7FA5 9906等保护功能：1：三相式过流（I段、II段），动作于跳闸2：过压保护，动作于跳闸3：欠压保护，动作于跳闸4：开口三角保护，动作于跳闸5：过负荷保护，动作于跳闸或告警，由控制字设定。

1．定值清单[整定说明]：1：‘*’项为V4.51S版本增加，和说明书不同。

2：过负荷动作于跳闸时，跳闸延时时间=THL（分钟）；过负荷动作于告警时，告警延时时间=MAX（30，60.0/8*THL) (秒)KG1位定义[注]：‘*’项为V4.51S版本增加，和说明书不同。

低周低压减载检验调试报告
变电站：
设备名称：
检验性质：
检验日期：
工作负责人：
工作班成员：
复核：
审核：
年月日
一、检验设备的基本信息
1.1保护装置基本信息
1.2保护软件版本及程序校验码核查
1.3保护时钟失电保护功能检验
二、检验条件
三、绝缘测试：
交流对地：∞
直流对地：∞
交流对直流：∞
四、保护功能检验
1、采样精度检查
2、保护功能测试
2.1、Ⅰ母线失压保护
2.2、一轮低频减载
2.3、二轮低频减载
2.4、特五轮低频减载
2.5、低频减载闭锁元件2.5.1、母线无压闭锁
2.5.2、频率滑差闭锁
2.5.3、PT断线闭锁
五、内部传动
1、将所有的压板投入，低频减载保护动作，量出口回路
3、将所有的压板投入，母线失压保护动作，量出口回路
六、结合定检完成的其他工作及尚存在的缺陷:
七.本次检验结论：
工作负责人签名。

低周减载测试方法一、适用范围本测试步骤适用于华东电气30E系列、40E系列继保测试仪（V1.7版）二、接好测试线并投入相关保护软、硬压板注：低周保护测试常见的是用电压测试，目前有些低周保护测试条件需加入电流，在测试时可根据各厂家说明书要求及定值来确定。

继保仪的开入量接被测保护动作出口三、软件设置1、进入继电器模块2、进入频率继电器分程序进入频率继电器程序后可以看到该测试模块内含6个子模块，其中低周减载测试功能由“动作、返回频率”“df/dt闭锁”两个子模块完成。

A、开入通道：指接收保护动作信号的开入量通道，有1—8对可选，一般按默认选通道1B、开入方式：指保护动作接点是空接点还是带电位接点。

C、变量：指测试时需步长发生的变化相。

D、初值时间：指故障前时间（正常态时间），应大于保护动作后的自动复归时间，如果是靠人工手动复归应大于人工手动复归时间。

F、电压/电流：低周保护测试常见的是用电压测试，目前有些低周保护测试条件还需加入电流，在测试时可根据各厂家说明书要求及定值来确定。

G、初值频率：指故障前的初始频率，一般应大于动作频率。

H、终值频率：指频率下限，一般应小于动作频率，当频率递减到该值时，停止递减。

I、频率步长：指从初值频率降到动作频率间的幅度。

J、速率：指从初值频率降到动作频率这一幅度间所用的速度，单位为HZ/S，设置应小于定值的闭锁频率值。

例：SQP-1B欠频继电器定值：动作频率为48HZ，闭锁频率为4.5HZ/S，相电压为57.73V测试过程说明：软件按初值状态输出5秒的初值频率50HZ后，进入故障态按照3HZ/S的速率（小于闭锁频率）从50HZ降到49.9HZ（初值频率减去0.1HZ 频率步长，即50-0.1），如保护未动作，则重新走5秒初值态后再次进入故障态按照3HZ/S的速率从50HZ降到49.8HZ（50-0.2），第三次进故障态则为（50-0.3）。

如此反复按频率步长逐级递减输出频率，降到48HZ左右保护可靠动作，收到开入信号后在结果栏记录下动作值，此为动作频率的测试方法。

1、保护相关设置：保护定值设置：序号定值名称数值序号定值名称数值低周保护低频整49.5Hz 02 低频保护时间 1.0S01定低周保护低压闭70.0V 04 df/dt 闭锁整定4Hz/s03锁（2）保护压板设置：在“保护定值”里，把“低周保护投入”、“df/dt闭锁投入”均置为“1”，其他控制字均置为“0”。

并且把“投低周减载”硬压板投入。

2、试验接线：将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。

将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“Ia”、“Ib”、“Ic”（极性端）端子相连；再将保护装置的交流电流“Ia＇”、“Ib＇”、“Ic＇”（非极性端）端子短接后接到“Ios”（零序电流极性端）端子，最后从“Ios＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。

将测试仪的开入接点“A”与保护装置的保护跳闸出口接点相连，将测试仪的开入公共端+KM与保护装置的控制电源相连。

图1.3.2 RCS-9612A 低周减载保护接线图低周减载频率动作值测试：下面介绍用“频率高低周”菜单来测试低周减载频率动作值的方法。

为了尽可能真实地模拟电力系统中频率变化的情况，动作值测试采用滑差变化的方式，首先以滑差值减小至大于设置整定值0.2Hz以上时，再以设定的步长减小，考虑到继电器（保护）的动作具有一定的延时性，设置的间隔时间一般为整定的动作时间3倍，低周减载频率动作值的测试逻辑如图1.3.3 所示：图1.3.3 低周减载频率动作值的测试逻辑（1）“频率高低周动作值”页面设置：其中：1）电压值：应保证线电压>低周保护低压闭锁值70V，设为三相正序对称的额定电压。

2）电流值：应保证相电流>0.06In（In=5A），设为三相正序对称的电流，幅值为0.5A。

3）初始频率：其默认值和复归点频率值相同，一般为50Hz。
