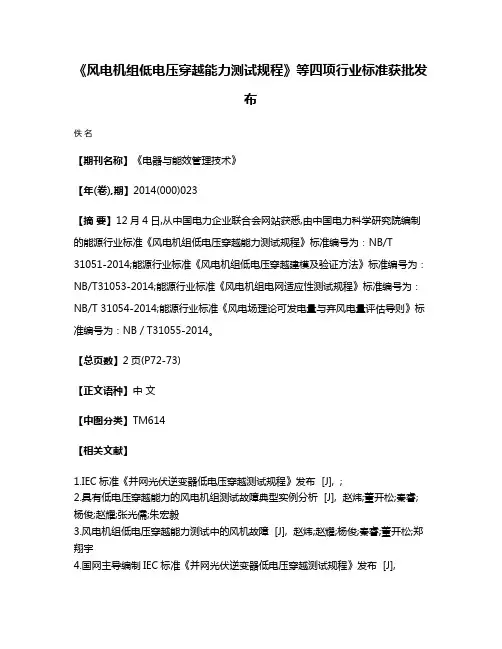

《风电机组低电压穿越能力测试规程》等四项行业标准获批发
布
佚名
【期刊名称】《电器与能效管理技术》
【年(卷),期】2014(000)023
【摘要】12月4日,从中国电力企业联合会网站获悉,由中国电力科学研究院编制的能源行业标准《风电机组低电压穿越能力测试规程》标准编号为：NB/T 31051-2014;能源行业标准《风电机组低电压穿越建模及验证方法》标准编号为：NB/T31053-2014;能源行业标准《风电机组电网适应性测试规程》标准编号为：NB/T 31054-2014;能源行业标准《风电场理论可发电量与弃风电量评估导则》标准编号为：NB／T31055-2014。
【总页数】2页(P72-73)
【正文语种】中文
【中图分类】TM614
【相关文献】
1.IEC标准《并网光伏逆变器低电压穿越测试规程》发布 [J], ;
2.具有低电压穿越能力的风电机组测试故障典型实例分析 [J], 赵炜;董开松;秦睿;杨俊;赵耀;张光儒;朱宏毅
3.风电机组低电压穿越能力测试中的风机故障 [J], 赵炜;赵耀;杨俊;秦睿;董开松;郑翔宇
4.国网主导编制IEC标准《并网光伏逆变器低电压穿越测试规程》发布 [J],
5.国家电网公司主导编制的IEC标准《并网光伏逆变器低电压穿越测试规程》提前1年获批发布 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

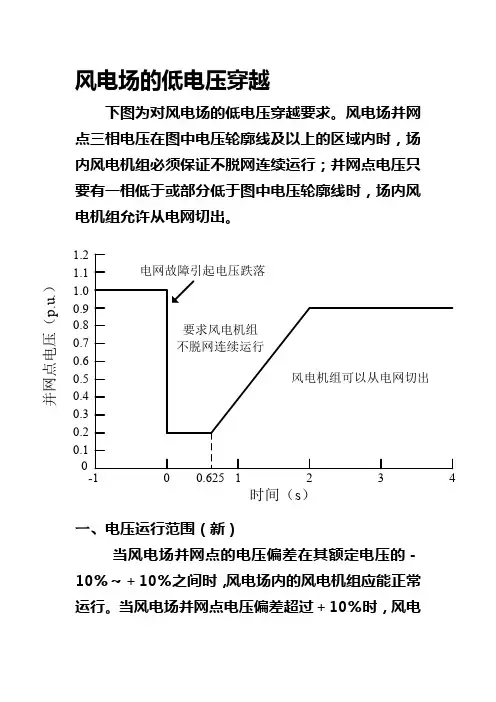

风电场的低电压穿越下图为对风电场的低电压穿越要求。
风电场并网点三相电压在图中电压轮廓线及以上的区域内时，场内风电机组必须保证不脱网连续运行；并网点电压只要有一相低于或部分低于图中电压轮廓线时，场内风电机组允许从电网切出。
一、电压运行范围（新） 当风电场并网点的电压偏差在其额定电压的－10％～＋10％之间时，风电场内的风电机组应能正常运行。
当风电场并网点电压偏差超过＋10％时，风电00.10.20.30.40.50.60.70.80.91.01.11.2-101234电网故障引起电压跌落要求风电机组不脱网连续运行风电机组可以从电网切出时间（s ）并网点电压（p .u .）0.625场的运行状态由风电场所选用风电机组的性能确定。
二、电压控制要求1、风电场应配置无功电压控制系统；根据电网调度部门指令，风电场通过其无功电压控制系统自动调节整个风电场发出（或吸收）的无功功率，实现对并网点电压的控制，其调节速度应能满足电网电压调节的要求。
2、当公共电网电压处于正常范围时，风电场应当能够控制风电场并网点电压在额定电压的－97％～＋107％范围内。
3、风电场变电站的主变压器应采用有载调压变压器。
风电场具有通过调整变电站主变分接头控制场内电压的能力，确保场内风电机组在条款1所规定的条件下能够正常运行。
（依据：GB/T 12325-2008《电能质量供电电压偏差》，提出当风电场并网点的电压偏差在－10％～＋10％之间时，风电场内的风电机组应能正常运行。
）根据风电场接入电网技术规定，在2009年2月后通过审查的，风机必须带有低电压穿越功能，如不具备一律不允许并网。
新疆达坂城风电场，目前购置的华创CCWE-1500/70.DF机型具备低电压穿越能力，当风电场并网点的电压偏差在其额定电压的－10％～＋10％之间时，风电场内的风电机组应能正常运行满足风电场低电压穿越能力要求；能够在并网点电压突降到20%Ue时625ms不切除。

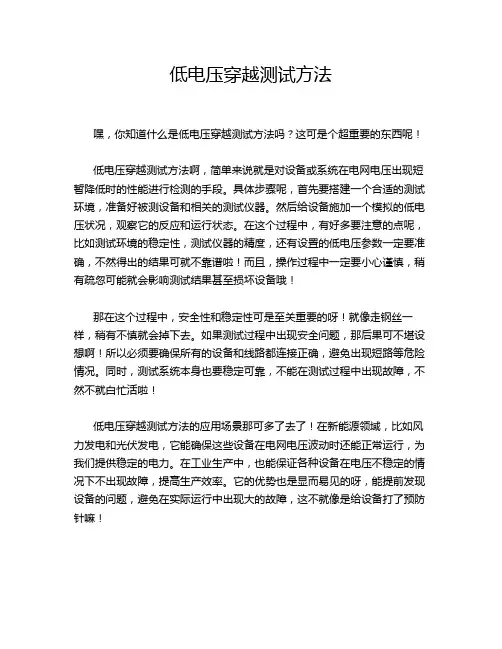

低电压穿越测试方法嘿，你知道什么是低电压穿越测试方法吗？这可是个超重要的东西呢！低电压穿越测试方法啊，简单来说就是对设备或系统在电网电压出现短暂降低时的性能进行检测的手段。
具体步骤呢，首先要搭建一个合适的测试环境，准备好被测设备和相关的测试仪器。
然后给设备施加一个模拟的低电压状况，观察它的反应和运行状态。
在这个过程中，有好多要注意的点呢，比如测试环境的稳定性，测试仪器的精度，还有设置的低电压参数一定要准确，不然得出的结果可就不靠谱啦！而且，操作过程中一定要小心谨慎，稍有疏忽可能就会影响测试结果甚至损坏设备哦！那在这个过程中，安全性和稳定性可是至关重要的呀！就像走钢丝一样，稍有不慎就会掉下去。
如果测试过程中出现安全问题，那后果可不堪设想啊！所以必须要确保所有的设备和线路都连接正确，避免出现短路等危险情况。
同时，测试系统本身也要稳定可靠，不能在测试过程中出现故障，不然不就白忙活啦！低电压穿越测试方法的应用场景那可多了去了！在新能源领域，比如风力发电和光伏发电，它能确保这些设备在电网电压波动时还能正常运行，为我们提供稳定的电力。
在工业生产中，也能保证各种设备在电压不稳定的情况下不出现故障，提高生产效率。
它的优势也是显而易见的呀，能提前发现设备的问题，避免在实际运行中出现大的故障，这不就像是给设备打了预防针嘛！我给你说个实际案例哈，有个新能源电站在投入使用前进行了低电压穿越测试，结果发现了一些潜在的问题。
经过及时整改，当真正遇到电网电压波动时，电站就能够稳稳地运行，没有出现任何故障。
这就很好地展示了低电压穿越测试的实际应用效果呀！所以呀，低电压穿越测试方法真的是超级重要的呀，它能为我们的设备和系统保驾护航，让我们的生活和工作更加安心和高效！。

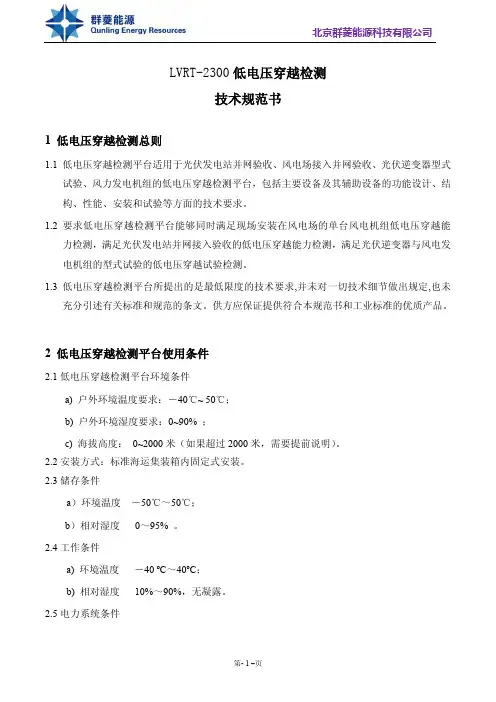

LVRT-2300低电压穿越检测技术规范书1 低电压穿越检测总则1.1低电压穿越检测平台适用于光伏发电站并网验收、风电场接入并网验收、光伏逆变器型式试验、风力发电机组的低电压穿越检测平台，包括主要设备及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2要求低电压穿越检测平台能够同时满足现场安装在风电场的单台风电机组低电压穿越能力检测，满足光伏发电站并网接入验收的低电压穿越能力检测，满足光伏逆变器与风电发电机组的型式试验的低电压穿越试验检测。
1.3低电压穿越检测平台所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。
供方应保证提供符合本规范书和工业标准的优质产品。
2 低电压穿越检测平台使用条件2.1低电压穿越检测平台环境条件a) 户外环境温度要求：－40℃~ 50℃；b) 户外环境湿度要求：0~90% ；c) 海拔高度：0~2000米（如果超过2000米，需要提前说明）。
2.2安装方式：标准海运集装箱内固定式安装。
2.3储存条件a）环境温度－50℃～50℃；b）相对湿度0～95% 。
2.4工作条件a) 环境温度－40 ºC～40ºC；b) 相对湿度10%～90%，无凝露。
2.5电力系统条件a) 电网电压最高额定值为35kV，电压运行范围为31.5kV~40.5kV；同时也可以同时满足10kV\20kV电网电压的试验检测。
b) 电网频率允许范围：48~52Hz；c) 电网三相电压不平衡度：<= 4%；d) 电网电压总谐波畸变率：<= 5%。
2.6负载条件负载包括直驱或双馈式等风力发电机组，其总容量不大于6.0MVA。
其控制和操作需要满足国家关于风电机组电电压穿越测试与光伏发电站的相关测试规程技术要求。
本检测平台能够同时满足同等条件下光伏电站或光伏逆变器的低电压穿越能力测试。
2.7接地电阻：<=5Ω。
3低电压穿越检测平台的技术要求3.1 低电压穿越检测平台结构及原理要求根据模拟实际电网短路故障的要求，测试系统须采用阻抗分压方式，原理如下图1所示(以实际为准)。

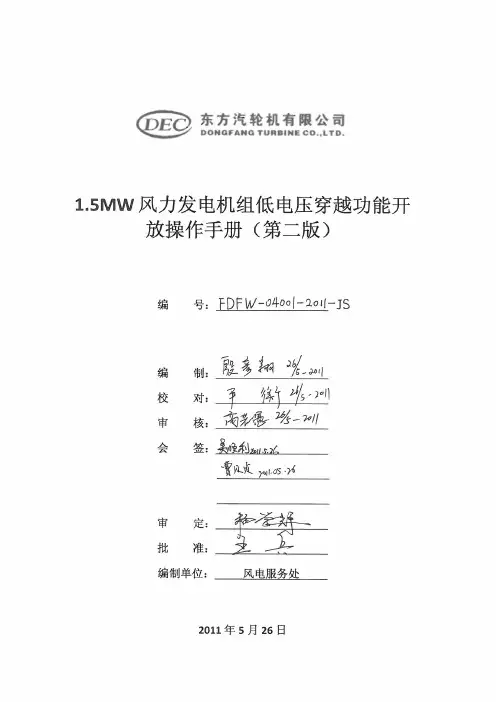

1.5MW风力发电机组低电压穿越功能开放操作手册（第二版）编 号：____________________编 制：____________________校 对：____________________审 核：____________________会 签：____________________________________________________________审 定：____________________批 准：____________________编制单位：_____风电服务处_____2011年5月26日鉴于各电网公司及风场用户对风机低电压穿越功能开放的迫切要求，我公司决定对已完成低电压穿越改造的风机及原已具备低电压穿越功能的风机进行功能开放，请现场人员根据风电服务处通知中对开放程度的要求进行相关参数的调整，严格按照手册中的步骤进行实施，并反馈执行情况。
本操作手册应用于单台风机低电压穿越功能开放，内容包含开放实施步骤及相关记录信息。
填表说明：附表一至附表三为必填；附表四至附表七请根据机舱主控制器品牌选择相应表格填写；附表八至附表十一请根据变频器品牌选择相应表格填写；附表十二至附表十五请根据实际处理情况进行填写。
每台风机低电压穿越档案应包含以上所有表格（机舱主控制器及变频器需按照品牌选择对应表格填写）。
请仔细阅读各项操作说明及填表说明，并按照填表要求据实填写相应表格。
在填写完成后，由现场负责人统一针对每台风机整理形成档案并将所属风场的所有风机低电压穿越开放信息档案回传至服务处。
由于低电压穿越开放需对多个系统同时改动，要求现场服务人员务必逐台进行实施，要求一次性对单台风机进行所有改动（单台风机应一次性完成所有功能开放步骤），再进行下一台改动，不允许批次进行单个系统的改动。
此手册请妥善保管，若不慎遗失，请及时告知所属片区经理进行信息补录工作。
由于编写时间比较仓促，其内容有待进一步完善和细化，请各位领导、专家及各风场服务人员提出宝贵意见，以便进一步修订完善。

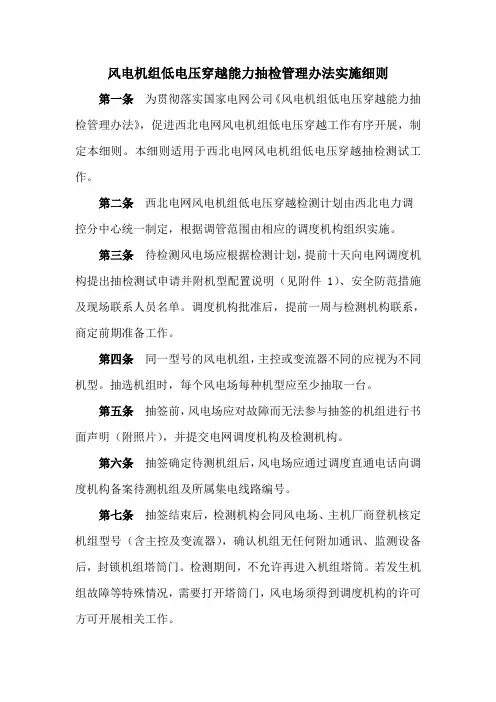

风电机组低电压穿越能力抽检管理办法实施细则第一条为贯彻落实国家电网公司《风电机组低电压穿越能力抽检管理办法》，促进西北电网风电机组低电压穿越工作有序开展，制定本细则。
本细则适用于西北电网风电机组低电压穿越抽检测试工作。
第二条西北电网风电机组低电压穿越检测计划由西北电力调控分中心统一制定，根据调管范围由相应的调度机构组织实施。
第三条待检测风电场应根据检测计划，提前十天向电网调度机构提出抽检测试申请并附机型配置说明（见附件1）、安全防范措施及现场联系人员名单。
调度机构批准后，提前一周与检测机构联系，商定前期准备工作。
第四条同一型号的风电机组，主控或变流器不同的应视为不同机型。
抽选机组时，每个风电场每种机型应至少抽取一台。
第五条抽签前，风电场应对故障而无法参与抽签的机组进行书面声明（附照片），并提交电网调度机构及检测机构。
第六条抽签确定待测机组后，风电场应通过调度直通电话向调度机构备案待测机组及所属集电线路编号。
第七条抽签结束后，检测机构会同风电场、主机厂商登机核定机组型号（含主控及变流器），确认机组无任何附加通讯、监测设备后，封锁机组塔筒门。
检测期间，不允许再进入机组塔筒。
若发生机组故障等特殊情况，需要打开塔筒门，风电场须得到调度机构的许可方可开展相关工作。
第八条具备检测条件后，风电场与检测机构须签订准备工作确认单（见附件2），并提交调度机构备案。
风电机组低电压穿越抽检测试工作杜绝任何形式的预抽检。
第九条检测内容为：在大功率（>90%额定功率）和小功率（10%-30%额定功率）工况下、三相及两相电压跌落至0.2倍额定电压时，检测验证风电机组是否具备低电压穿越功能。
受检机组连续两次均穿越成功方可认为通过，若有一次穿越失败即认为未通过。
第十条检测期间，风电场可向电网调度机构书面申请退出风电场小电流接地选线装置，装置退出后，除待检测机组所属线路外，其余集电线路均应退出运行。
第十一条风电场须在检测结束前，向检测机构提供风电机组测试参数说明（见附件3）。
低电压穿越检测摘要：新能源经过多年的发展，目前各种新能源发电设备已经接入到电网中了，为了规范接入到电网中的发电设备，无论是风力发电设备，还是光伏发电设备，都需要通过低电压穿越检测的测试，低电压穿越检测具体包括哪些内容呢？新能源经过多年的发展，目前各种新能源发电设备已经接入到电网中了，为了规范接入到电网中的发电设备，相应的国家标准也制定出来，如针对风力发电制定的GB/T 19963-2011《风电场接入电力系统技术规定》，针对光伏发电制定的GB/T 19964—2012《光伏发电站接入电力系统技术规定》，这两个国标中都要求接入电网的发电站通过低电压穿越检测测试，同时NB/T 32005—2013《光伏发电站低电压穿越检测技术规程》是专门规范低电压穿越检测的标准，低电压穿越测试具体包括哪些内容呢？所谓低电压穿越，是指并入电网的发电站，在电网电压跌落后，在规定的电压跌落的时间内，发电站能不脱网继续运行，同时能够提供无功电流支撑电网。
下面以GB/T 19963-2011《风电场接入电力系统技术规定》为例，说明被检测的风力发电站要符合的要求。
（光伏发电站低电压穿越要求的具体值稍微不同，但是检测的内容和重点都是相同的）一、基本要求图1为风电场的低电压穿越要求。
图1 风电场低电压穿越要求根据图1，我们可以看出如下的要求：1.当电压跌落位于图1红线上方区域时，要求风电机组不能脱离电网；2.当电压跌落位于图1红线下方区域时，风电机组可以脱离电网；3.图1横轴为时间，对风电机组不脱网运行的时间做出了要求，如当电压跌至20%标称电压后，风电场内的风电机组应保证不脱网连续运行625ms。
检测机构会根据图1，选择多个跌落点，对风电机组进行低电压穿越检测测试。
二、有功恢复要求电压跌落恢复后，风电机组的有功功率应快速恢复，从电压跌落恢复时刻开始，以至少10％额定功率/秒的功率变化率恢复至电压跌落前的值。
实际低电压穿越检测测试中，厂商提供的风电机组基本都能符合有功恢复的要求，所以这个不是检测机构测试的重点。

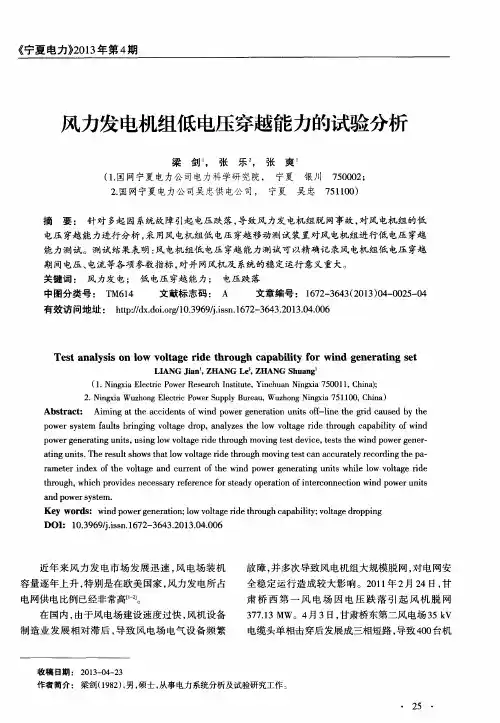

简述风电场低电压穿越能力测试摘要：低电压穿越是指当电网故障或扰动引起风电场并网点的电压跌落时，在电压跌落的范围内，风电机组仍能够不间断并网运行。
对于电压跌落范围的界定，各国有其不同的规定。
为了满足并网规定，包括变桨控制系统在内的所有电气设备均需满足电网故障时的低电压穿越要求。
中国具有丰富的风能资源。
提高并网能力成了中国要充分利用风力资源所面临的首要问题之一，这就对电网的稳定性提出了较高要求。
本文主要针对风电机组低电压穿越检测技术及检测流程作以阐述。
关键词：风电机组，低压穿越，检测技术，检测内容，检测流程Abstract: the low voltage across is when power grid failure or disturbance caused by wind farms and of the network voltage dips, in the voltage drop, within the scope of the wind generator can still uninterrupted parallel operation. For voltage dips demarcation, countries have different rules. In order to meet the grid rules, including change propeller control system, all electric equipment all needs to meet the power grid failure of low voltage across the requirements. China has a wealth of wind energy resources. Improve the grid has become China’s ability to make full use of wind resources face one of the primary problem, this to the grid stability put forward higher requirement. This article mainly aims at the enlargement of low voltage across detection technology and testing process paper discusses.Keywords: wind power units, and the low voltage across, detection technology, testing content, test process一、风电场低电压穿越理论1、低电压穿越（LVRT）的概念当电网故障或扰动引起风电场并网点的电压跌落时，在一定电压跌落的范围内，风电机组能够不间断并网运行。

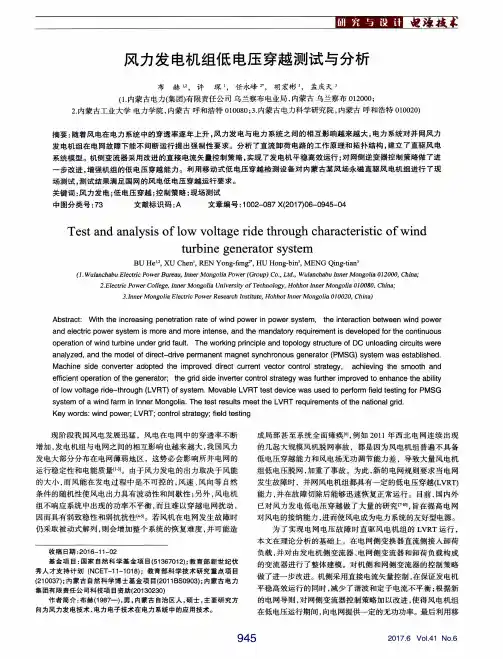

一、引言风力发电机组作为清洁能源发电的重要装备，在利用风力发电的过程中，面临着各种故障可能，其中包括电压穿越故障。
对风力发电机组的电压穿越能力进行测试至关重要，本文将就风力发电机组故障电压穿越能力测试规程进行深入探讨。
二、风力发电机组故障电压穿越能力测试概述1.故障电压穿越能力测试的定义故障电压穿越能力测试是指在一定条件下，风力发电机组在系统出现故障时，保持对系统的支撑，并在一定时间内保持对系统的直流电压控制能力，以确保系统的稳定运行和生产。
2.测试的意义故障电压穿越能力测试对于风力发电机组的性能评估、故障处理和系统稳定运行都具有重要的意义。
通过测试可以评估风力发电机组在故障状态下的电压控制能力，为故障处理提供依据，并为系统的运行提供参考。
三、风力发电机组故障电压穿越能力测试规程1.测试前准备工作（1）测试前的检查在进行故障电压穿越能力测试前，需要对风力发电机组的设备进行全面检查，确保设备正常运行，包括控制系统、电气系统、机械系统等。
（2）测试条件的确定确定测试条件包括故障等级、故障类型、故障持续时间等，根据实际情况选择合适的测试条件。
2.测试过程（1）系统状态下的测试在系统正常运行状态下进行测试，观察风力发电机组对系统的控制、维持能力。
（2）系统故障下的测试在系统模拟出故障状态下进行测试，观察风力发电机组在故障状态下的电压控制能力和维持系统运行的能力。
3.测试结果的分析与评估对测试结果进行分析和评估，评定风力发电机组的故障电压穿越能力，确定是否符合要求。
四、风力发电机组故障电压穿越能力测试的重要性风力发电机组作为清洁能源发电的重要设备，其在系统故障下的稳定运行能力对整个能源系统的稳定性和可靠性都具有重要的影响。
故障电压穿越能力测试不仅能够评估风力发电机组在故障状态下的性能，也为故障处理和系统的运行提供了重要参考，因此具有重要的意义和价值。
五、结论风力发电机组故障电压穿越能力测试规程是风力发电的重要组成部分，对保障系统的稳定运行和可靠性具有重要意义。
