菲利克斯-滑插式连接端子说明

14PHOENIX CONTACT产品一览系统特性1615PHOENIX CONTACT菲尼克斯电气提供独创的CLIPLINE complete组合式端子系列，用户可以根据实际需要任意选择连接方式。

可供选择的连接方式如下：–UT螺钉连接–PT直插式连接–ST回拉式弹簧连接–QT快速免剥线连接–COMBI插拔式连接解决方案–RT螺栓连接无论是螺钉、弹簧、直插、快速免剥线还是螺栓连接，都使用相同的桥接系统，相互之间可以任意桥接。

CLIPLINE complete组合式接线端子具有极大的灵活性。

完全统一的桥接、标识和测试系统能够帮助客户降低选型、配货及物流成本。

CLIPLINE complete组合式接线端子通过了全球的各种标准认证，并且通过了ATEX体系的防爆认证。

该系列可用于防爆区域。

CLIPLINE complete系统特性CLIPLINE complete不同的连接技术，同一套附件系统16PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products灵活的插入式桥接系统全部连接技术都采用统一的插入式桥接系统。

CLIPLINE complete系统所有的接线端子都具有双通道桥接井，可快速、高效地实现多电位分配或转接。

所有接线端子的桥接通道都在同一条直线上，可实现多种桥接方式。

使用2位到50位的插拔式桥接件，可在极短时间内完成全部电位桥接任务。

使用转换桥接件可完成诸如从UT 螺钉端子到ST 回拉式弹簧接线端子之间的转接。

插拔式开关桥可牢靠卡接到桥接井上。

相邻接线端子之间形成可拆式连接。

可插拔连接技术COMBI 可插拔接线端子帮助用户快速实现应用模块化。

和组合接线端子一样，COMBI 插头也可采用螺钉连接（UT）、回拉式弹簧连接（ST）、直插式连接（PT）和快速免剥线连接（QT）技术。

41A 和1000V 最大的额定工作电流和电压满足绝大多数电源和信号回路的接线要求。

德国菲尼克斯电气集团专为电力、通讯、交通、铁路运输、石油化工及工业自动化等行业提供世界一流产品和优良服务，是世界顶尖级电连接专业厂家。

目前在海外32个国家设有子公司，56个国家设有销售处和代表处。

1993年底，德国菲尼克斯电气集团与南京电力自动化研究院（NARI南瑞集团）合资组建了南京菲尼克斯电气有限公司，主要生产并经营菲尼克斯集团各种高质量的电连接件、电子模块、信号变送器、现场总线、防雷浪涌电压保护系统等产品。

南京菲尼克斯电气公司的成立不仅进一步巩固了菲尼克斯产品在电连接行业的领先地位，同时也为中国引进了更多具有世界先进水平的工业自动化产品，有力地促进了国内电气连接及工业自动化技术的发展。

公司自1993年组建以来，仅用三年时间,市场占有率即跃居全国电气接口行业首位。

截止2001年，南京菲尼克斯的业务量已达2亿元，先后在全国各地设立了12个代表处，拥有60多家分销商和经销商。

南京菲尼克斯的迅速崛起，在社会各界引起了较大的反响。

1997年以来公司连续几年被评为江苏省重点外商投资企业、江苏省“AAA”级资信企业、南京市高利税企业、江苏省及南京市外商投资先进企业、南京市三资企业管理工作先进单位、国家级高新技术产业开发区“作出突出贡献企业”。

1999年公司顺利通过ISO9002质量体系认证；2002年公司又顺利通过ISO2000质量体系认证。

德国菲尼克斯集团总部非常看好中国市场，从1996年起多次追加投资，引进各种现代化生产设备，并在南京江宁开发区征地120亩，着手建立其海外最大的生产管理基地——一个具备研发中心的菲尼克斯工业园，为中国用户提供更优质的产品，更完善的服务。

到目前为止，总投资近三千万美元的一家合资公司、两家独资公司已在华成立，中国公司已成为面向中国及亚太地区颇具规模的海外生产基地。

位于南京江宁开发区的公司总部目录PHOENIX CONTACT34Phoenix Contact双出线接线端子UK...-TWIN见20页双出线接地端子UK...-TWIN-PE见22页双进双出接线端子UDK...见24页双进双出接地端子UDK...-PE见25页同向通用接线端子UK...-RETURN见26页同向通用接地端子UK...-RETURN-PE见27页PE/N 输入端子块UK...-PE/N见28页紧凑型的PE/N 输入端子块UIK...-PE/N见29页大电流PE/N 输入端子块UKH...-PE/N见30页桥接件应用表格见32页微型双层接线端子MBKKB 2.5见38页双层通用型接线端子系列UKK...系列见39页通用型接线端子UK...系列见10页大电流接线端子UKH...系列见14页通用型接地端子USLKG...系列见16页大电流接地端子USLKG...系列见19页通用端子建筑安装接线端子UIK (54)Ｎ线滑块分断端子UKN...见56页三层建筑安装接线端子PIK (60)分断旋臂式保险丝端子UK...HESI见68页螺帽式保险丝端子UK10-DREHSI见69页刀闸分断端子UK...-MTK见72页双层刀闸分断端子UKK...-MTK见74页可插入元器件插头的基座端子UK...TG见76页元器件插头ST-BE见78页带滑块端子UGSK/S见82页通用试验端子URTK/S (83)微型接线端子MT1.5见90页双层接地端子UKK...-PE见43页传感器接线端子DIK (44)执行器接线端子DOK (46)四层传感器和执行器端子VIOK (48)Phoenix Contact56Phoenix Contact小型带状接线端子MBK 6/E见95页小型带状接地端子MSLKG6见97页螺栓接线端子OTTA...见100页滑块分断螺栓端子OTTA6-T见101页测试插座PSBJ...见122页快速标记条/扁平式快速标记板ZB.../ZBFM...见104页端子组的标识UBE见108页分组标记KLM-A,KLM,KLM 1,KLM 2见109页导线标记套筒PMH...见110页导线标记系统PAB...见111页导线标记牌LM、LS见112页塑料电缆标识夹KMK见114页双层微型接线端子MTTB 1.5见91页小型接线端子MBK...见94页小型接地端子MBK...-PE见96页微型接地端子MT 1.5...-PE见92页Phoenix Contact7剥线工具QUICK-WIREFOX...见129页压线钳CRIMPFOXUD 6...见130页气动式压线钳ZAP...见131页管状预绝缘裸端子A...,AI...,AI-TWIN...,AI-XL...见133页螺丝刀SZ...见130页导轨切割机PPS...见132页安装导轨NS...见116页快速终端固定件/终端固定件/小型终端固定件UHV...、E/....、E/M...见118页绝缘保护罩AP...见115页切线钳CUTFOX..见126页8Phoenix Contact菲尼克斯组合端子的附件组合端子的使用舒适性在很大程度上取决于端子的附件。

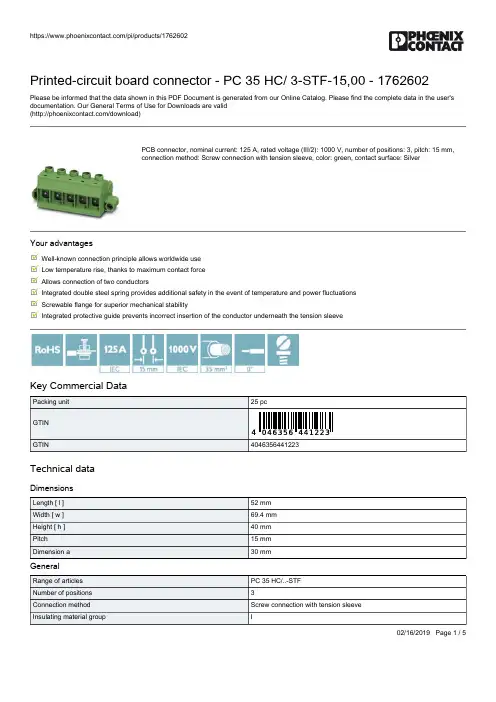

02/16/2019 Page 1 / 5Printed-circuit board connector - PC 35 HC/ 3-STF-15,00 - 1762602Please be informed that the data shown in this PDF Document is generated from our Online Catalog. Please find the complete data in the user's documentation. Our General Terms of Use for Downloads are valid (/download)PCB connector, nominal current: 125 A, rated voltage (III/2): 1000 V, number of positions: 3, pitch: 15 mm,connection method: Screw connection with tension sleeve, color: green, contact surface: SilverYour advantagesWell-known connection principle allows worldwide use Low temperature rise, thanks to maximum contact force Allows connection of two conductorsIntegrated double steel spring provides additional safety in the event of temperature and power fluctuations Screwable flange for superior mechanical stabilityIntegrated protective guide prevents incorrect insertion of the conductor underneath the tension sleeveKey Commercial DataTechnical dataDimensionsGeneralPrinted-circuit board connector - PC 35 HC/ 3-STF-15,00 - 1762602 Technical dataGeneralConnection data02/16/2019 Page 2 / 502/16/2019 Page 3 / 5Printed-circuit board connector - PC 35 HC/ 3-STF-15,00 - 1762602Technical dataConnection dataStandards and RegulationsEnvironmental Product ComplianceDrawingsDiagramAmbient temperature [°C]C u r r e n t s t r e Type: PC 35 HC/...-STF-15,00 with PCV 35 HC/...-GF-15,00DiagramAmbient temperature [°C]C u r r e n t c a r r y i n g c a p Type: PC 35 HC/...-STF-15,00 with PC 35 HC/...-GF-15,00DiagramAmbient temperature [°C]C u r r e n t s t r e PC 35 HC/..-STF-15,0 with IPC 35 HC/..-STGF-15,0Derating curve, representation based on DIN EN 60512-5-2:2003-01 Connected conductor cross section = 35 mm² Reduction factor = 0.8Number of positions: see diagramDimensional drawingApprovalsApprovalsPrinted-circuit board connector - PC 35 HC/ 3-STF-15,00 - 1762602 ApprovalsApprovalsCCA / IECEE CB Scheme / VDE Gutachten mit Fertigungsüberwachung / EAC / cULus RecognizedEx ApprovalsApproval detailsCCA CCA/ DE1 34354EAC B.0174202/16/2019 Page 4 / 5Phoenix Contact 2019 © - all rights reservedPHOENIX CONTACT GmbH & Co. KGFlachsmarktstr. 832825 BlombergGermanyTel. +49 5235 300Fax +49 5235 3 4120002/16/2019 Page 5 / 5。

FLEX 5000 端子座组件模块端子座组件产品目录号：5094-TB3、5094-TB3S、5094-TB3T、5094-TB3TS、5094-TB3W、5094-TB3WS、5094-TB3I、5094-TB3IS、5094-TB32V、5094-TB32VS、5094-TB32C、5094-TB32CS、5094-TB3AC、5094-TB3ACS、5094-TB3XT、5094-TB3SXT、5094-TB3TXT、5094-TB3TSXT、5094-TB3WXT、5094-TB3WSXT、5094-TB3IXT、5094-TB3ISXT、5094-TB32VXT、5094-TB32VSXT、5094-TB32CXT、5094-TB32CSXT、5094-TB3ACXT、5094-TB3ACSXT安装基座：5094-MB、5094-MBXT可拆卸端子块：5094-RTB3、5094-RTB3S、5094-RTB3T、5094-RTB3TS、5094-RTB3W、5094-RTB3WS、5094-RTB3I、5094-RTB3IS、5094-RTB32V、5094-RTB32VS、5094-RTB32C、5094-RTB32CS、5094-RTB3AC、5094-RTB3ACS、5094-RTB3XT、5094-RTB3SXT、5094-RTB3TXT、5094-RTB3TSXT、5094-RTB3WXT、5094-RTB3WSXT、5094-RTB3IXT、5094-RTB3ISXT、5094-RTB32VXT、5094-RTB32VSXT、5094-RTB32CXT、5094-RTB32CSXT、5094-RTB3ACXT、5094-RTB3ACSXT产品概述FLEX 5000™ 端子座组件由一个 5094-MB 或 5094-MBXT 安装基座以及一个可拆卸端子块 (组装 FLEX 5000 模块专用端子座所需的部件) 组成。

名称额定电压 V额定电流 A额定横截面 mm²长 mm 宽 mm 高 mm1信号、小电流UK2.580024 2.542.5 5.2422UT4100032447.7 6.2473UK5N 80032442.5 6.2474UK6N 80041642.58.2475UK16800761042.510.2546UT3510001253560.21665.77UK351000125355015.1628URTK/S 400416728.251.59RTO 4-T-TC 50041682.412.35110接地USLKG+红色 +RD 绿色 +GN 蓝色 +BU 黄色 +YE 橙色 +OG 棕色 +BN 黑色 +BK 白色 +WH 米白色 +BG 混.黑黄+FE终端固定件E/UK 50.59.535.3AP-ME METER 13866.58.2AP 3 CM 8966.510AP 2 CM 55.556.45颜色表颜色表里的端子所有端子不一定有颜色表里分断大电流保护盖罩中、大电流颜色端板隔板桥接件 螺桥接件 插标识条D-UK2.5ATP-UK FBRI 10-5N EBL 10-5ZB5 LGS1-9D-UT 2,5/10ATP-UK FBS 10-6ZB6 LGS1-10D-UK4/10ATP-UK FBI 10-6EB 10-6ZB6 LGS1-10D-UK4/10ATP-UK FBI 10-8EB 10-8ZB6 LGS1-10D-UK16ATP-UK FBI 10-10EB 10-10ZB10 LGS1-10TPNS-UK FBS 2-16ZB16 LGS1-10KT-S FBI 3-15D-URTK ATS-RTK FB 10-RTK/SSB 4-RTK/SEB 10-8ZB8 LGS1-10D-RT4-TTPNS-UKFBS 10-6ZB8 LGS1-10KLM-A终端固定架中间支撑架APH-ME APT-ME AP 3-TNS 35AP 3-TU AP 2-TU KS AP 2-TU的端子颜色越不常用货期越长。

5.0(H)mm, 2.0mm行程型 SSSS9系列行程2mm操作部方向Vertical操作部长度4mm电路数1接点数2动作力3±1.5N安装方法Standard切换时限Non shorting焊接方法Manual, Dip使用温度范围‒40℃ to +85℃最大额定/最小额定(电阻负载)0.1A 12V DC/1mA 5V DC30mΩ max./80mΩ max.电性能接触电阻(初期/寿命后)绝缘电阻100MΩ min. 500V DC耐电压500V AC for 1 minute机械性能端子强度3N for 1 minute操作部强度操作方向30N拉引方向10N耐久性能无负载寿命10,000 cycles 60mΩ max.负载寿命(最大额定负载)10,000 cycles 80mΩ max.耐环境性能耐寒性能‒40℃ 500h耐热性能85℃ 500h耐湿性能60℃, 90 to 95%RH 500h 最小订货单位(pcs.)日本1,000出口5,000外形图安装孔尺寸图自A方向看。

电路图包装规格散装包装数(pcs.)1箱/日本1,0001箱/出口包装5,000出口包装箱尺寸(mm)400×270×290焊接条件浸焊方式的参考举例项目预热温度120℃ max.预热温度时间60s max.浸焊焊接温度260±5℃焊接浸渍时间5+0/‒1s (2 times)手工焊接方式的参考举例焊接温度350±10℃焊接时间3s max.表示本系列共通的注释。

1. 本产品目录中产品的颜色，与实物的颜色有所差异。

2. 请以最小订购单位的N(整数）倍来订货。

3. 还有上述产品一览以外的产品，需要时，请向本公司营业部门询问。

4. 汽车用时，请进行洽谈。
