PRS-778S型变压器成套保护装置技术说明书-国网华东500kV 版V100.120529PRS-778S微机变压器成套保护装置技术说明书Ver 1.00（华东500kV版）深圳南瑞科技有限公司二〇一一年七月PRS-778S微机变压器成套保护装置技术说明书Ver 1.00（华东500kV版）编写：陈锐石磊审核：陈远生侯林张广嘉批准：徐成斌长园深瑞继保自动化有限公司二〇一一年七月本说明书为PRS-778S装置用于华东500kV电压等级主变时的技术说明书，适用于PRS-778S软件PRS-778S-5D V1.00及以上兼容版本。
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意实际产品与本说明书描述的不符之处。
更多产品信息，请访问互联网：(0755) 3301-8687/8695/8685技术支持电话：传真：(0755) 3301-8889，3301-8664 欢迎拨打免费客户服务电话：400-678-8099目录1装置概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3典型应用配置 (4)1.4主要性能特点 (5)2技术参数 (8)2.1机械及环境参数 (8)2.2额定电气参数 (8)2.3主要技术指标 (9)2.4通讯接口 (11)3CT极性及差动说明 (12)3.1变压器CT极性 (12)3.2差动保护说明 (12)3.3各侧CT的平衡 (13)4保护原理 (14)4.1启动元件 (14)4.2纵差及分相差动保护逻辑 (15)4.3分侧差动、低压侧小区差动保护 (20)4.4差动保护的其他相关元件 (22)4.5过激磁保护 (25)4.6阻抗保护 (28)4.7过流保护 (31)4.8零序过流保护（中性点接地保护） (32)4.9过负荷保护 (33)4.10PT断线判别元件344.11CT断线判别元件355辅助功能 (36)5.1信号系统 (36)5.2事故分析与过程记录 (36)6定值清单及整定说明 (45)6.1装置设备参数定值 (45)6.2差动保护定值 (46)6.5低压侧后备保护定值 (48)6.6公共绕组后备保护定值 (49)6.7自定义定值 (49)6.8保护装置软压板 (50)6.9保护跳闸矩阵说明 (50)7硬件说明 (52)7.1装置整体结构（硬件原理图） (52)7.2跳闸出口 (54)7.3输入开关量 (55)7.4信号接点 (56)7.5装置接线与安装 (56)附录A装置使用 (57)A.1面板布置与显示 (57)A.2菜单界面操作说明 (62)附录B 装置调试与投运 (83)B.1 调试资料准备 (83)B.2 通电前检查 (83)B.3 上电检查 (83)B.4 整机调试 (84)B.5 定值整定说明 (85)B.6 装置投入运行操作步骤 (85)B.7 注意事项 (86)附录C 装置通讯说明（IEC60870-5-103规约） (90)C.1 定值和交流量 (90)C.2 保护动作事件 (90)C.3 保护告警记录 (96)C.4 自检信息 (99)C.5 保护开关量 (100)C.6 故障录波实际通道序号表（ACC） (101)附录D 差动保护整定计算 (103)D.1 纵差及分相差动 (103)D.2 差动速断 (107)D.3 分侧、零序、低压侧小区差动 (108)附录E 后备保护整定计算 (112)E.3 变压器不接地运行后备保护 (118)E.4 阻抗保护 (119)E.5 自耦变压器中性点零序过电流保护整定计算 (121)【附图1】装置背视图 (123)【附图2】装置开入开出端子排接线图 (124)【附图3】装置交流端子接线图 (125)【附图4】装置正面布置及安装开孔图 (127)1装置概述1.1应用范围本说明书针对PRS-778S微机变压器成套保护装置适用于330kV及以上电压等级的变压器。
1、装置概述 (1)1．1适用范围 (1)1．2技术特点 (1)1.3主要功能 (1)2.主要技术参数 (2)2．1额定输入参数 (2)2．2工作电源及功耗 (2)2．3主要技术性能指针 (2)2．4采样回路电流、电压精确工作范围 (2)2．5绝缘性能 (2)2．6 冲击电压 (3)2．7 抗电气干扰能力 (3)2．8 机械性能 (3)2．9 环境条件 (3)2．10 外形及开孔尺寸 (4)3.装置硬件原理 (5)4.保护配置及原理 (6)4.1保护配置 (6)4.2保护原理及逻辑图 (6)5. 液晶显示说明及按键操作方法 (9)5.1按键操作方法 (9)5.2菜单含义 (9)6.装置安装及调试 (12)6.1调试资料准备 (12)6.2试验仪器准备 (12)6.3试验通电检查及注意事项 (12)7.订货须知 (14)附录一：装置端子排含义及布置图 (15)附录二：装置遥测量表 (17)附录三：装置定值表及含义 (18)附录四：报警信息表 (21)附录五：装置接线原理图 (22)1、装置概述1．1适用范围航车低压电动机保护装置适用于两段母线带多台低压电动机的场所，最多可完成5台400V电动机的保护、测量、控制功能。
每段母线所带电动机数量可设定，装置针对I、II段母线具有独立的欠压保护、过压保护，保护动作时跳开故障母线上的所有电动机。
装置特别适用于各厂、矿生产航车用电机的保护、监视与控制。
除I、II段母线的欠压保护、过压保护外，装置对每台电动机都具有独立的过电流保护、过载保护、过热保护和断相保护。
1．2技术特点该装置是基于微型计算机应用技术的新一代高科技产品，具有以下特点：★采样组件采用精密电压电流互感器，体积小，重量轻，负载小；★人机接口采用128×64全汉化大屏幕液晶显示器，接口友好直观，操作简单，使用方便；★软硬件均采用标准化模块设计，方便生产调试与现场的运行维护；★提供一路RS485接口，支持与低压配电综合自动化系统相关单元通信；★双层印制电路板布线技术及SMT表面贴装工艺，可靠性高、抗干扰能力强；★体积小的全密封装置，安装方便，外形美观，内部结构紧凑合理；★能测量多路输入模拟量，可测量四路4~20mA直流输入；1.3主要功能★测量I、II段母线上的电压、5台电动机的电流和四路直流量；★可接入7路开关输入量；★ I、II段母线的欠压保护、过压保护；★每台电机独立的过流保护、过载保护、过热保护和断相保护；★所有保护定值参数及时间参数独立整定；★能远方遥控电机分合闸，远方修改保护定值；★ SOE事件按事件顺序记录并主动上传；★电机启动时，过流保护、过载保护退出；2.主要技术参数2．1额定输入参数★交流电流：5A；★交流电压：380V/220V；★频率：50Hz；2．2工作电源及功耗★工作电源：AC/DC180~260V；★功耗：交流电流回路每相不大于0.5VA；交流电压回路每相不大于0.5VA；直流电源回路：当正常工作时，不大于15W；2．3主要技术性能指针★电压测量精度：0.5级；★电流测量精度：0.5级；★频率测量精度：0.5级；★电压保护整定误差：<±3%；★电流保护整定误差：<±3%；★保护延时整定误差：<1%；★遥信最小分辨率：<5mS；★ SOE最小分辨率：<5mS；★遥控响应时间：<1S；★出口跳合闸触点开断电流能力：AC250V，5A，cosφ=0.4；2．4采样回路电流、电压精确工作范围★电压输入范围： 0~512V；★测量电流输入范围： 0~6.4A；2．5绝缘性能★绝缘电阻各带电导电回路分别对非带电金属部分及外壳之间，无电气联系的各带电导电回路之间，用开路电压为500V的兆欧表测定其绝缘电阻值不小于100MΩ。

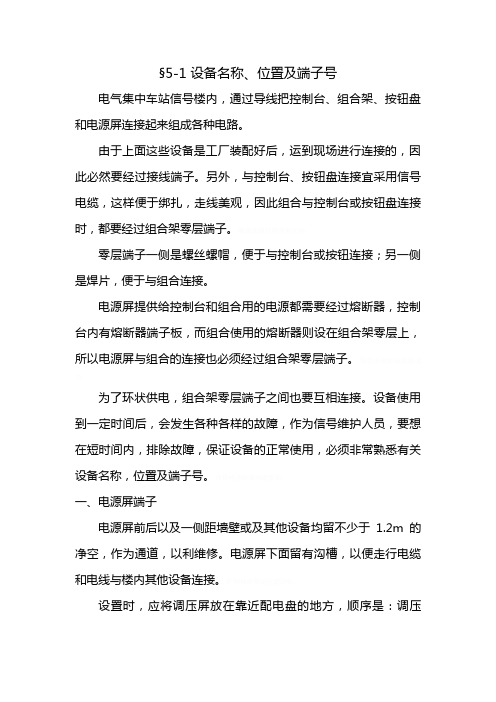

§5-1 设备名称、位置及端子号电气集中车站信号楼内，通过导线把控制台、组合架、按钮盘和电源屏连接起来组成各种电路。
由于上面这些设备是工厂装配好后，运到现场进行连接的，因此必然要经过接线端子。
另外，与控制台、按钮盘连接宜采用信号电缆，这样便于绑扎，走线美观，因此组合与控制台或按钮盘连接时，都要经过组合架零层端子。
零层端子一侧是螺丝螺帽，便于与控制台或按钮连接；另一侧是焊片，便于与组合连接。
电源屏提供给控制台和组合用的电源都需要经过熔断器，控制台内有熔断器端子板，而组合使用的熔断器则设在组合架零层上，所以电源屏与组合的连接也必须经过组合架零层端子。
为了环状供电，组合架零层端子之间也要互相连接。
设备使用到一定时间后，会发生各种各样的故障，作为信号维护人员，要想在短时间内，排除故障，保证设备的正常使用，必须非常熟悉有关设备名称，位置及端子号。
一、电源屏端子电源屏前后以及一侧距墙壁或及其他设备均留不少于1.2m的净空，作为通道，以利维修。
电源屏下面留有沟槽，以便走行电缆和电线与楼内其他设备连接。
设置时，应将调压屏放在靠近配电盘的地方，顺序是：调压屏、主用直流屏、主用交流屏、转换电源屏、备用交流屏和备用直流屏。
（一）PD1-15型大站电源屏由转换屏的下列端子输出以下电源:1.继电器电源：直流24V3D-6、3D-7 KZ3D-8、3D-9 KF2.电动转辙机电源：直流220V3D-12、3D-13 DZ3D-14、3D-15 DF3.轨道电路电源：交流220V5D-3、5D-5、5D-7、5D-9 GJZ5D-4、5D-6 、5D-8、5D-10 GJF4.道岔表示继电器电源：交流220V4D-9 DJZ4D-10 DJF5.信号点灯电源：交流220V4D-1、4D-3、4D-5、4D-7 XJZ4D-2、4D-4、4D-6、4D-8 XJF6.闪光电源：交流24V3D-3 SJF3D-4 SJZ7.表示灯电源：交流24V3D-1 JZ3D-2 JF（二）PZ-5型中站电源屏由交直流屏的下列端子输出以下电源: 1．继电器电源：直流24V1D-9、1D-10、1D-11 KZ1D-12、1D-13、1D-14 KF 2．电动转辙机电源：直流220V1D-15、1D-16 DZ1D-17 DF3．轨道电路电源：交流220V2D-1、2D-2 1GJZ2D-3、2D-4 1GJF2D-5、2D-6 2GJZ2D-7、2D-8 2GJF4．道岔表示继电器电源：交流220V 2D-9 DJZ2D-10 DJF5．信号点灯电源：交流220V1D-20、1D-21 1XJZ1D-22、1D-23 1XJF1D-24、1D-25 2XJZ1D-26、1D-27 2XJF6．闪光电源：交流24V1D-3、1D-4 SJZ7．表示灯电源：交流24V1D-7、1D-8 JZ1D-5、1D-6 JF（三）PD3-2.5型小站电源屏（只有一面屏）1．继电器电源：直流24V1D-5 KZ1D-6 KF2．电动转辙机电源：直流220V1D-14 DZ1D-15 DF3．轨道电路电源：交流220V1D-12 GJZ1D-13 GJF4．道岔表示继电器电源：交流220V4D-9 DJZ4D-10 DJF5．信号点灯电源：交流220V1D-10 XJZ1D-11 XJF6．闪光电源：交流24V1D-9 SJZ7．表示灯电源：交流24V1D-7 JZ1D-8 JF二、分线盘端子设置：设在室内电缆引出处，它是室内外设备电缆连接的地方。
苏电生〔2008〕537号关于颁发《江苏省电力公司变电站端子箱技术标准》的通知各供电公司、省电力设计院、电力试验研究院：为规范公司系统变电站端子箱的结构工艺、箱内设备配置及操作面板布置，提高端子箱的安全可靠性，防止人员误操作，保障变电站的安全运行，现颁发《江苏省电力公司变电站端子箱技术标准》（Q/GDW-10-362-2008），请各单位遵照执行。
附件：变电站端子箱（GDW-10-362-2008）二○○八年四月十八日主题词：变电站端子箱标准通知江苏省电力公司总经理工作部2008年4月18日印发校对：董勤伟份数：80份Q/GDW变电站端子箱江苏省电力公司发布目次前言------------------------------------------------------- 11 范围------------------------------------------------------- 22 规范性引用文件----------------------------------------------- 23 通用技术条件------------------------------------------------- 24 端子箱种类及适用范围----------------------------------------- 35 端子箱结构--------------------------------------------------- 36 端子箱内设备配置--------------------------------------------- 47 检验--------------------------------------------------------- 78 标志、包装、运输--------------------------------------------- 7附录A （规范性附录）标准端子箱总装图-------------------------- 9附录B （规范性附录）端子排布置图----------------------------- 10前言本标准是为规范公司系统变电站端子箱的结构工艺、箱内设备配置及操作面板布置，提高端子箱的安全可靠性，防止人员误操作，保障变电站的安全运行而编制。

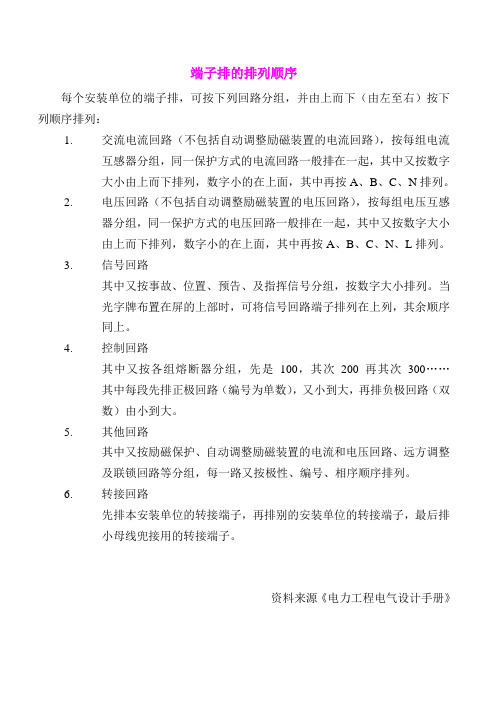

端子排的排列顺序
每个安装单位的端子排，可按下列回路分组，并由上而下（由左至右）按下列顺序排列：
1.交流电流回路（不包括自动调整励磁装置的电流回路），按每组电流
互感器分组，同一保护方式的电流回路一般排在一起，其中又按数字
大小由上而下排列，数字小的在上面，其中再按A、B、C、N排列。
2.电压回路（不包括自动调整励磁装置的电压回路），按每组电压互感
器分组，同一保护方式的电压回路一般排在一起，其中又按数字大小
由上而下排列，数字小的在上面，其中再按A、B、C、N、L排列。
3.信号回路
其中又按事故、位置、预告、及指挥信号分组，按数字大小排列。
当
光字牌布置在屏的上部时，可将信号回路端子排列在上列，其余顺序
同上。
4.控制回路
其中又按各组熔断器分组，先是100，其次200再其次300……
其中每段先排正极回路（编号为单数），又小到大，再排负极回路（双
数）由小到大。
5.其他回路
其中又按励磁保护、自动调整励磁装置的电流和电压回路、远方调整
及联锁回路等分组，每一路又按极性、编号、相序顺序排列。
6.转接回路
先排本安装单位的转接端子，再排别的安装单位的转接端子，最后排
小母线兜接用的转接端子。
资料来源《电力工程电气设计手册》。
附录 A（资料性附录）计量屏柜典型结构及器件排布示意图图F.1柜体结构标签框标签框标签框标签框标签框标签框标签框标签框标签框图F.2电气件排布（6表位）电能量采集装置Ⅱ2U 假面板2U 过线盒4U 假面板电表①电表③电表⑤电表⑥电表④电表②接线盒①接线盒③接线盒⑤接线盒⑥接线盒④接线盒②2U 过线孔面板2U 过线盒插座电能量采集装置Ⅰ电能量采集装置Ⅱ交流开关交流开关交流开关交流开关交流开关交流开关交流开关直流开关直流开关电能量采集装置Ⅰ标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框a)正面b)背面图F.3电气件排布（9表位）电表①电表④电表⑦接线盒①接线盒④接线盒⑦接线盒⑧接线盒⑤接线盒②2U 过线孔面板接线盒⑨接线盒⑥接线盒③电表②电表⑤电表⑧电表③电表⑥电表⑨交流插座标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框标签框插座交流开关交流开关交流开关交流开关交流开关交流开关交流开关直流开关直流开关a)正面b)背面附录 B（资料性附录）端子排安装段结构示意图JID2终端固定件端子罩盖支架标记端子及标识插入式桥接件分断试验端子终端固定件导轨端子罩盖支架端子罩盖图G.1带端子防护罩功能段安装结构示意图(螺钉连接)BID1-UT 6-T-HV P/P BUPD-UT 4 BU图G.2电流回路功能段安装结构示意图图G.3电压、信号回路端子功能段安装结构示意图(螺丝连接端子)PD-PT 4 BU图G.4电压、信号回路端子功能段安装结构示意图(直插式连接端子)。

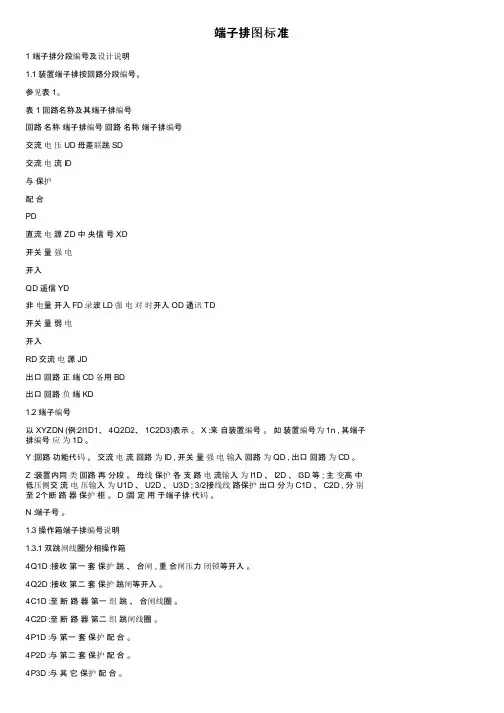

端子排图标准1 端子排分段编号及设计说明1.1 装置端子排按回路分段编号。
参见表 1。
表 1 回路名称及其端子排编号回路名称端子排编号回路名称端子排编号交流电压 UD 母差联跳 SD交流电流 ID与保护配合PD直流电源 ZD 中央信号 XD开关量强电开入QD 遥信 YD非电量开入 FD 录波 LD 强电对时开入 OD 通讯 TD开关量弱电开入RD 交流电源 JD出口回路正端 CD 备用 BD出口回路负端 KD1.2 端子编号以 XYZDN (例:2I1D1、 4Q2D2、 1C2D3)表示。
X :来自装置编号。
如装置编号为 1n , 其端子排编号应为 1D 。
Y :回路功能代码。
交流电流回路为 ID , 开关量强电输入回路为 QD , 出口回路为 CD 。
Z :装置内同类回路再分段。
母线保护各支路电流输入为 I1D 、 I2D 、 I3D 等 ; 主变高中低压侧交流电压输入为 U1D 、 U2D 、 U3D ; 3/2接线线路保护出口分为 C1D 、 C2D , 分别至 2个断路器保护柜。
D :固定用于端子排代码。
N :端子号。
1.3 操作箱端子排编号说明1.3.1 双跳闸线圈分相操作箱4Q1D :接收第一套保护跳、合闸 , 重合闸压力闭锁等开入。
4Q2D :接收第二套保护跳闸等开入。
4C1D :至断路器第一组跳、合闸线圈。
4C2D :至断路器第二组跳闸线圈。
4P1D :与第一套保护配合。
4P2D :与第二套保护配合。
4P3D :与其它保护配合。
4XD :含控制回路断线、电源断线、保护跳闸、重合闸压力低、断路器位置、事故音响等信号。
4LD :分相跳闸、三相跳闸、重合闸接点。
1.3.2 单跳闸线圈分相操作箱4QD :接收保护跳、合闸 , 重合闸压力闭锁等开入。
4CD :至断路器跳、合闸线圈。
继电保护柜端子排标准化设计说明5114PD 于保护配合4XD :含控制回路断线、电源断线、保护跳闸、重合闸压力低、断路器位置、事故音响等信号。
1、装置概述 (1)1．1适用范围 (1)1．2技术特点 (1)1.3主要功能 (1)2.主要技术参数 (2)2．1额定输入参数 (2)2．2工作电源及功耗 (2)2．3主要技术性能指针 (2)2．4采样回路电流、电压精确工作范围 (2)2．5绝缘性能 (2)2．6 冲击电压 (3)2．7 抗电气干扰能力 (3)2．8 机械性能 (3)2．9 环境条件 (3)2．10 外形及开孔尺寸 (4)3.装置硬件原理 (5)4.保护配置及原理 (6)4.1保护配置 (6)4.2保护原理及逻辑图 (6)5. 液晶显示说明及按键操作方法 (9)5.1按键操作方法 (9)5.2菜单含义 (9)6.装置安装及调试 (12)6.1调试资料准备 (12)6.2试验仪器准备 (12)6.3试验通电检查及注意事项 (12)7.订货须知 (14)附录一：装置端子排含义及布置图 (15)附录二：装置遥测量表 (17)附录三：装置定值表及含义 (18)附录四：报警信息表 (21)附录五：装置接线原理图 (22)1、装置概述1．1适用范围航车低压电动机保护装置适用于两段母线带多台低压电动机的场所，最多可完成5台400V电动机的保护、测量、控制功能。
每段母线所带电动机数量可设定，装置针对I、II段母线具有独立的欠压保护、过压保护，保护动作时跳开故障母线上的所有电动机。
装置特别适用于各厂、矿生产航车用电机的保护、监视与控制。
除I、II段母线的欠压保护、过压保护外，装置对每台电动机都具有独立的过电流保护、过载保护、过热保护和断相保护。
1．2技术特点该装置是基于微型计算机应用技术的新一代高科技产品，具有以下特点：★采样组件采用精密电压电流互感器，体积小，重量轻，负载小；★人机接口采用128×64全汉化大屏幕液晶显示器，接口友好直观，操作简单，使用方便；★软硬件均采用标准化模块设计，方便生产调试与现场的运行维护；★提供一路RS485接口，支持与低压配电综合自动化系统相关单元通信；★双层印制电路板布线技术及SMT表面贴装工艺，可靠性高、抗干扰能力强；★体积小的全密封装置，安装方便，外形美观，内部结构紧凑合理；★能测量多路输入模拟量，可测量四路4~20mA直流输入；1.3主要功能★测量I、II段母线上的电压、5台电动机的电流和四路直流量；★可接入7路开关输入量；★ I、II段母线的欠压保护、过压保护；★每台电机独立的过流保护、过载保护、过热保护和断相保护；★所有保护定值参数及时间参数独立整定；★能远方遥控电机分合闸，远方修改保护定值；★ SOE事件按事件顺序记录并主动上传；★电机启动时，过流保护、过载保护退出；2.主要技术参数2．1额定输入参数★交流电流：5A；★交流电压：380V/220V；★频率：50Hz；2．2工作电源及功耗★工作电源：AC/DC180~260V；★功耗：交流电流回路每相不大于0.5VA；交流电压回路每相不大于0.5VA；直流电源回路：当正常工作时，不大于15W；2．3主要技术性能指针★电压测量精度：0.5级；★电流测量精度：0.5级；★频率测量精度：0.5级；★电压保护整定误差：<±3%；★电流保护整定误差：<±3%；★保护延时整定误差：<1%；★遥信最小分辨率：<5mS；★ SOE最小分辨率：<5mS；★遥控响应时间：<1S；★出口跳合闸触点开断电流能力：AC250V，5A，cosφ=0.4；2．4采样回路电流、电压精确工作范围★电压输入范围： 0~512V；★测量电流输入范围： 0~6.4A；2．5绝缘性能★绝缘电阻各带电导电回路分别对非带电金属部分及外壳之间，无电气联系的各带电导电回路之间，用开路电压为500V的兆欧表测定其绝缘电阻值不小于100MΩ。
★介质强度各带电导电回路分别对非带电金属部分及外壳之间，无电气联系的各带电导电回路之间，能承受交流50HZ，电压2KV（有效值），历时1min的工频耐压试验而无绝缘击穿闪络及元器件损坏现象。
2．6 冲击电压各输入输出端子分别对地，交流回路与直流回路之间，交流电压回路和交流电流回路之间，能承受幅值为5KV的标准雷电波短时冲击电压试验，装置无绝缘损坏。
2．7 抗电气干扰能力能承受频率为1MHZ及100KHz衰减振荡波脉冲干扰检验，严酷等级为III 级的静电放电干扰检验，严酷等级为III级的辐射电磁场干扰检验，严酷等级为Ⅳ级的快速瞬变干扰检验。
2．8 机械性能★工作条件：能承受严酷等级为I级的振动耐久响应，冲击耐久响应检验；★运输条件：能承受严酷等级为I级的振动耐久，冲击耐久及碰撞检验。
2．9 环境条件★环境温度a、工作：-5℃~45℃；b、贮运：-20℃~55℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置应能正常工作。
★环境湿度：45％~75％，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面无凝露。
★大气压力：86kPa~106kPa 。
★周围环境装置的使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源，不允许有超过发电厂变电站范围内可能遇到的电磁场存在。
有防御雨、雪、风、沙、尘埃及防静电措施。
2．10 外形及开孔尺寸★单元外形尺寸：285mm×150mm×80mm。
★安装开孔尺寸：（长）267mm×（宽）147mm。
3.装置硬件原理本单元集远动通信、控制、测量、事件记录为一体，采用交流采样技术，采样频率为1200HZ，测量的电量参数采用模拟量有效值算法，并计及7次谐波，具有较高的精度。
装置的硬件原理结构图如下图所示：4.保护配置及原理4.1保护配置航车低压电动机保护装置保护配置如下： ★ I 段母线欠压保护； ★ I 段母线过压保护； ★ II 段母线欠压保护； ★ II 段母线过压保护； ★ 1#电机过流保护； ★ 1#电机过载报警； ★ 1#电机过热保护； ★ 1#电机断相保护； ★ 2#电机过流保护； ★ 2#电机过载报警； ★ 2#电机过热保护； ★ 2#电机断相保护； ★ 3#电机过流保护； ★ 3#电机过载报警； ★ 3#电机过热保护； ★ 3#电机断相保护； ★ 4#电机过流保护； ★ 4#电机过载报警； ★ 4#电机过热保护； ★ 4#电机断相保护； ★ 5#电机过流保护； ★ 5#电机过载报警； ★ 5#电机过热保护； ★ 5#电机断相保护；4.2保护原理及逻辑图4.2.1母线欠压保护当保护处于投入状态，母线电压UAB 、UBC 均低于整定值时，经延时后，保护动作，跳开故障母线上的所有电动机。
其动作判据为：dz U <U式中：U 为母线电压UAB 、UBC ，dz U 为欠压保护定值，保护返回系数1.05。
保护逻辑图如下：4.2.2母线过压保护当保护处于投入状态，母线电压UAB 、UBC 任意一相高于整定值时，经延时后，保护动作，跳开故障母线上的所有电动机。
其动作判据为：dz U >U式中：U 为母线电压UAB 、UBC ，dz U 为过压保护定值，保护返回系数0.95。
保护逻辑图如下：4.2.3过电流保护当保护处于投入状态，某一电动机任意一相电流值高于整定值时，经延时后，保护动作，跳开故障电动机。
其动作判据为：dz I >I式中：I 为电动机任意一相电流，dz I 为过电流保护定值，保护返回系数0.95。
保护逻辑图如下：4.2.4过载报警当保护处于投入状态，某一电动机任意一相电流值高于整定值时，经延时后，发出报警信息。
其动作判据为：dz I >I式中：I 为电动机任意一相电流，dz I 为过载保护定值，保护返回系数0.95。
保护逻辑图如下：4.2.5过热保护过热保护考虑了电动机正序、负序电流所产生的综合热效应、热积累过程合散热效应。
当保护处于投入状态，某一电动机任意一相电流值高于1.05倍电动机额定电流时，保护启动，开始计算热量积累，按照下列公式延时后，跳开故障电动机。
() 1.05-I /I ≥t 22e eq τ式中：τ---电动机发热时间常数；222211eq I K +I K =I ，1I ---电动机实际运行电流的正序分量；2I ---电动机实际运行电流的负序分量；e I ---电动机实际额定电流变换到CT 二次侧的值；1K ---正序电流发热系数，电动机启动过程中1K =0.25，电动机运行过程中1K =0.25；2K ---负序电流发热系数， 2K =4；保护逻辑图如下：4.2.6断相保护当保护处于投入状态，某一电动机任意一相电流值为零，另两相电流值相等，经延时后，保护动作，跳开故障电动机。
但当三相电流中的最大值小于0.3A 时，保护不动作，其动作判据为：；，；或，；或，IB =IA 0=IC IC =IA 0=IB IC =IB 0=IA保护逻辑图如下：5. 液晶显示说明及按键操作方法5.1按键操作方法本装置采用带有自动开启和关闭背景光的128×64全汉化大屏幕液晶显示器，共有8个小按键其示意图如下：“复位”键被按下时，装置复位。
“整定”键用于整定装置的各种定值及确认输入密码。
要整定某一定值时，先按下“整定”键，光标将开始闪烁，使用“▲”“▼”键将光标指向想要修改定值的位置，使用“+”“-”键将定值修改为要设定的值，再按“整定”键确认定值。
“显示”键被按下时，液晶显示屏弹出菜单；“查询”键被按下时，装置根据菜单中光标所在的位置，显示所选菜单的第一幅子画面；“+”键用于整定定值时，使定值增加。
“-”键用于整定定值时，使定值减小。
“▲”键被按下时，若装置处于正常状态时，液晶显示下一幅画面；若装置处于整定定值状态或显示菜单时，将光标指向下一位置。
“▼”键被按下时，若装置处于正常状态时，液晶显示上一幅画面；若装置处于整定定值状态或显示菜单时，将光标指向上一位置。
5.2菜单含义装置菜单包含以下8个内容：数据查询，报警查询，时间设定，定值设定，定值查询，直流调试，交流调试，遥控操作。
其具体含义如下：5.2.1数据查询数据查询菜单包括3个子画面，第一个子画面显示两段母线电压、两段母线电压频率、7个开关输入量及装置当前时间；第二个子画面显示1~4#电动机的A、C相CT一次侧电流值（需根据实际情况设置CT变比）；第三个子画面显示5#电动机的A、C相CT一次侧电流值（需根据实际情况设置CT变比）及4个直流输入量的值（需根据实际情况设置直流系数及单位）；通过“查询”键可进入第一个子画面，通过“▲”“▼”键可轮流显示三个子菜单。
5.2.2报警查询报警查询菜单包括32个子画面，子画面显示装置记录的各种事件，其内容为：事件发生时间(月-日时：分：秒：毫秒)，事件内容，事件发生时的各种数据（有些事件没有此项），该事件在所有事件中所处的位置。
