等电位安装技术交底1. 前言等电位安装技术是一种重要的电气安装工艺,在电气设备的安装、接地和屏蔽方面具有很高的安全性和可靠性。
本文将对等电位安装技术进行详细介绍。
2. 等电位安装技术的定义等电位安装技术,是一种基于等电位原理的电气设备安装技术,其基本思想是将不同电势的设备连接在同一电位上,以达到消除电流的传导,避免设备之间的电位差,确保人身和设备的安全。
3. 等电位安装技术的应用等电位安装技术可以用于电气设备的安装、接地、屏蔽等领域。
在不同的应用领域,等电位安装技术都有其独特的特点和适用条件。
3.1 电气设备的安装在电气设备的安装过程中,等电位安装技术通过使用同一种接地方式,将所有的设备接地到同一个电势上,避免出现电位差引发的安全风险。
在这个过程中,需要使用专业的等电位连接线,以确保电气设备能够达到最佳的等电位程度。
3.2 电气设备的接地等电位安装技术在电气设备的接地过程中,通过使用同一种接地方式,将电气设备和地线之间建立等电位联通,减小电流的传导,提高设备和人身的安全性。
在这个过程中需要注意的是,要对接地电缆进行正确的选择和施工,以确保接地电缆能够达到最佳的接地效果,并且能够满足相关的电气要求。
3.3 电气设备的屏蔽等电位安装技术在电气设备的屏蔽过程中,通过将设备的屏蔽连接在同一个电势上,消除屏蔽与屏蔽之间的电位差,从而达到较好的屏蔽效果。
在这个过程中需要注意的是,要选用适当的屏蔽材料,并注意其屏蔽效果的稳定性和可靠性。
4. 等电位安装技术的特点4.1 安全可靠等电位安装技术具有较高的安全性和可靠性,能够有效地减少设备之间的电位差,降低人身安全和设备安全方面的风险,提高设备的运行稳定性。
4.2 安装简便等电位安装技术在安装过程中不需要特殊的工具,只需要使用专用的接地线、屏蔽线等材料进行安装,使得安装过程较为简便,并且能够节约大量的人力和物力。
4.3 使用范围广泛等电位安装技术具有广泛的应用领域,不仅可以应用于电气设备的安装和接地,还可以应用于电气设备的屏蔽等领域,并且在不同的应用领域中都有其独特的特点和应用条件。
缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装1.电位联接预留端子板距地0.5米,从等电位联接端子箱引出LEB线,均采用BVR-1×4㎜铜线在地面内或墙内穿塑料管暗敷,等电位联接线与浴盆、金属地漏、下水管等卫生设备连接,在电缆进线处设置总等电位端子箱MEB,与防雷接地引下线连接。
2.在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气装置与防雷装置连接。
3.总等电位联结端子板的安装。
建筑物电源进线都应做总等电位联结,各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。
总等电位联结端子板,应将下列导电部分汇流互相连通:1)户线配电箱的母排。
2)公用设施的金属管道,如上、下水、热力、燃气等管道。
3)建筑物金属结构。
4)接地极引线。
4.等电位联结,应符合以下要求:1)扁钢的搭接长度不应小于其宽度的三倍,三面施焊(当扁钢宽度不同时,搭接长度以宽的为准)。
2)圆钢的搭接长度不应小于其直径的六倍,双面施焊(当直径不同时,搭接长度以大的为准)。
3)扁钢于圆钢连接时,其搭接长度应不小于圆钢直径的六倍。
4)等电位联结线与金属管道的连接。
应采用抱箍与管道接触处表面须刮拭干净,安装完毕后刷防护涂料,抱箍内径等于管道外径,其大小依管径大小而。
金属部件或零件,应有专线按线螺栓与等电位联接支线连接,连接处螺帽紧固、防松件齐全。
5)等电位联接经测试导电的连续性,导电不良的连接处需做跨接线。
6)等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的电阻包括连接点的电阻不应大于0.2Ω。
7)等电位联接系统工法,应符合以下要求:①总等电位联接系统工艺流程端子板应采用紫铜板,根据设计要求的规格尺寸加工。
端子箱尺寸及箱顶、缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装底板孔规格和孔距应符合设计要求。
MEB线截面应符合设计要求。
相邻近管道及金属结构允许用一根MEB线连接。
南京地铁工程承包单位:中铁十四局集团电气化工程有限公司合同号:监理单位:重庆赛迪工程咨询有限公司编号:技术交底记录A3.11二、施工工艺2.1 工艺流程测量定位→保护管预埋(暗敷)→端子板(箱)制作安装→支架安装(明敷设)→联结线敷设与连接→导通性测试2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向,从始端(MEB/LEB端子板)至终端(外露可导电部分或装置可导电部分),先干线后支线,找好水平或垂直线,用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线,则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作:首先确定MEB(LEB)端子板的长度,长度根据等电位联结线的出线数确定:单行排列时端子板的长度:50mm×(支路数+1)+2×25mm×2,其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距,25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
也可参考表16-3。
用于MEB(LEB)端子板材料的紫铜板厚度不宜小于4mm。
支路较多时,其压接孔可多行排列。
然后采用台钻在端子板上开孔,干线压接孔一般布置在右侧。
开孔孔径为10.5mm,其余支线压接孔开孔孔径为6.5mm,安装孔径的横向开孔孔径为10.5mm。
固定支路接线端子采用M6×30的螺栓、M6螺母及6mm的垫圈。
最后根据端子板的规格制作保护罩,保护罩采用2mm厚钢板,保护罩的宽度应比MEB(LEB)端子板的宽度宽约10mm,安装孔的横向开孔孔径为10.5mm。
等电位端子板及其保护罩做法见图16-30所示。
2) MEB(LEB)端子箱制作首先可参考MEB(LEB)端子板制作方法,采用4mm厚的紫铜板制作好MEB(LEB)端子箱内的端子板,然后根据端子板的规格制作MEB(LEB)端子箱体,MEB(LEB)端子箱体的顶、底板要根据MEB(LEB)线的规格开敲落孔,禁止开长孔。
南京地铁工程
承包单位:中铁十四局集团电气化工程有限公司合同号:
监理单位:重庆赛迪工程咨询有限公司编号:
技术交底记录A3.11
然后采用台钻在端子板上开孔,干线压接孔一般布置在右侧。
开孔孔径为10.5mm,其余支线压接孔开孔孔径为6.5mm,安装孔径的横向开孔孔径为10.5mm。
固定支路接线端子采用M6×30
螺栓、M6螺母及6mm的垫圈。
③浴室、卫生间局部等电位连接:地面内钢筋网宜与等电位联结线连通。
当墙为混凝土墙时,墙内钢筋网宜与等电位联结线连通。
LEB干线除注明外,均应采用25mm×4mm的镀锌扁钢在地面内或墙内穿塑料管暗敷设;等电位联结支线除注明外,均应采用BV-1×4mm2的铜线在地面内或墙内穿塑料管暗敷设。
等电位端子板的设置位置应便于检测。
技术交底签到表
单位名称:中铁十四局集团苏州地铁四号线SRT4-12-5标项目经理部第页/共页。
交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1.本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03项目名称综合楼交底单位河南省第二建设集团有限公司交底主持人签名交底日期8月15日交底级别□公司级□项目部级□工地级接收交底人签名:交底作业项目: 综合楼分项工程建筑物等电位连接2.3厨房、卫生间等电位施工1) 在厨房、卫生间内便于检测位置设置局部等电位端子板, 端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通, 当墙为混凝土墙时, 墙内钢筋网也宜与等注 1.本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1.本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1.本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。
2.本表由交底人填写。
3.本表涉及被交底单位各留存一份。
SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03。

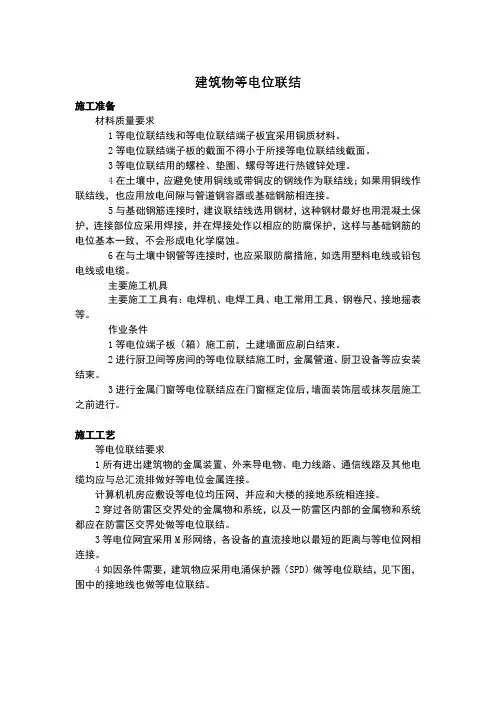

建筑物等电位联结施工准备材料质量要求1等电位联结线和等电位联结端子板宜采用铜质材料。
2等电位联结端子板的截面不得小于所接等电位联结线截面。
3等电位联结用的螺栓、垫圈、螺母等进行热镀锌处理。
4在土壤中,应避免使用铜线或带铜皮的钢线作为联结线;如果用铜线作联结线,也应用放电间隙与管道钢容器或基础钢筋相连接。
5与基础钢筋连接时,建议联结线选用钢材,这种钢材最好也用混凝土保护,连接部位应采用焊接,并在焊接处作以相应的防腐保护,这样与基础钢筋的电位基本一致,不会形成电化学腐蚀。
6在与土壤中钢管等连接时,也应采取防腐措施,如选用塑料电线或铅包电线或电缆。
主要施工机具主要施工工具有:电焊机、电焊工具、电工常用工具、钢卷尺、接地摇表等。
作业条件1等电位端子板(箱)施工前,土建墙面应刷白结束。
2进行厨卫间等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。
3进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行。
施工工艺等电位联结要求1所有进出建筑物的金属装置、外来导电物、电力线路、通信线路及其他电缆均应与总汇流排做好等电位金属连接。
计算机机房应敷设等电位均压网,并应和大楼的接地系统相连接。
2穿过各防雷区交界处的金属物和系统,以及一防雷区内部的金属物和系统都应在防雷区交界处做等电位联结。
3等电位网宜采用M形网络,各设备的直流接地以最短的距离与等电位网相连接。
4如因条件需要,建筑物应采用电涌保护器(SPD)做等电位联结,见下图,图中的接地线也做等电位联结。
质量标准1 主控项目(GB50303-2002/第27条)1.1 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
1.2 等电位联结的线路最小允许截面应符合表27.1.2的规定:2.1 等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠,熔焊、钎焊或机械紧固应导通正常。
等电位安装施工技术交底
(QG/SBC KJ 21-2015/F-1)
交底内容:
1、建筑物等电位连结的范围、方式、方法、部位及联结导体的材料和截面应符合设计要求。
2、需做等电位联结的外露可导电部分外界可导电部分的连接应可靠,焊接时应符合规范,采用
螺栓连接时螺栓、垫圈、螺母等应为热镀锌制品,且应连接牢固。
3、需做等电位联结的卫生间内金属部件或零件的外界可导电部分,应有专用接线螺栓与等电位
联结导体连接,且有标识,连接处螺帽应紧固防松零件应齐全。
4、设有洗浴设施的卫生间设置局部等电位连接装置,成品住房应有等电位连接施工节点大样图。
5、等电位箱内端子排厚度不应小于4mm材质宜为铜质材料,若选用其它材质,应进行热镀锌处
理。
6、建筑物等电位连接直线应从接地装置有不少于2处直接连接的接地干线或总等电位箱引出。
7、电表箱与总等电位连接应直接连接,不得串接。
8、等电位端子排与扁钢应通过螺栓加弹簧垫可靠连接,连接处应有防止发生化学腐蚀的过渡措
施。
9、所用强电井均应做等电位连接,所有电梯井内金属轨道均做等电位连接,建筑物竖向金属管
道(消防管,空调水管,热力管,燃气管道)应作等电位措施,利用楼板或圈梁内主钢筋(钢筋一般为两组,不小于2*Ø16)设局部等电位端子板,管道底端、顶端、中间每三层预埋100mm*100mm*8mm热镀锌钢板一块,并与上述管道联通(详见14D504)。
等电位联结技术交底一、施工准备(一)材料准备等电位联结线和等电位联结端子板宜采用铜质材料,其材质、厚度等应符合相关规范的要求。
(二)施工机具钢卷尺、电焊机、电焊工具、电工常用工具等;测量工具:ZC-8型接地摇表(三)作业条件1、接地体安装:利用底板及构造住钢筋做接地体:底板筋与柱筋连接处已绑扎完。
2、防雷引下线暗敷设:利用主筋作引下线时,钢筋绑扎完毕。
二、质量要求(一)主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2、测试接地装置的接地电阻值必须符合设计要求。
(二)一般项目接地、等电位联结如采用焊接应采用搭接焊,搭接长度应符合下列规定:1、扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊;2、圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;3、圆钢与扁钢搭接为圆钢直径的6倍,双面施焊;4、扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;5、除埋设在混凝土中的焊接接头外,有防腐措施。
三、工艺流程配合土建埋设预埋件→总等电位端子箱安装→总等电位联结→厨房、卫生间等电位联结→金属门窗等等电位联结四、施工工艺1、根据设计图纸要求,确定各等电位端子箱位置,如设计无要求,则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后,将等电位端子箱固定。
2、等电位联结线施工等电位联结线施工见图3、厨房、卫生间等电位施工①在厨房、卫生间内便于检测位置设置局部等电位端子板,端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通,当墙为混凝土墙时,墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、十水鉴定等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防护漆抱箍内径等于管道外径,抱箍大小依管道大小而定。
等电位联结线采用BV-1×4㎜2铜导线穿塑料管于地面或墙内暗敷设。
②于厨房、卫生间地面或墙内暗敷不小于25㎜×4㎜镀锌扁钢构成环状。
工程名称Xx交底部位等电位安装工程工程编号日期2021.4.10(1)建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出,等电位连接干线或局部等电箱间的连接线形成环行网络,环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
(3)材料的质量符合设计要求。
2、一般项目:(1)等电位联结的可接近裸导体或其它金属部件与支线应连接可靠,导通正常。
(2)需等电位联结的金属部件,应有专用接地螺栓与等电位联结支线连接,且有标识,连接处螺帽紧固,防松零件齐全。
四、成品保护(1)电气施工时不得砸坏及弄脏墙面。
(2)喷浆前必须预先将等电位联结线及等电位箱用纸包扎好。
(3)搬运物件时不得砸坏等电位联结线。
(4)焊接时注意采取保护墙面、金属门窗等的措施。
(5)进行卫生间等电位联结时,应注意保护洁具。
五、应注意的质量问题(1)焊接面不够,药皮处理不干净,防腐处理不好,焊口有夹渣、咬肉、裂纹、气孔等,应按规范要求整改。
(2)空调防护栏接地引线遗漏,应及时补上。
(3)卫生间接地卡子及平弹垫片遗漏及螺丝松动,应及时补上及将螺丝拧紧。
(4)等电位连接线刷锡遗漏,应及时补上。
(3)卫生间等电位施工:卫生间内便于检测位置设置局部等电位端子箱,端子板与接地干线采用25*4镀锌扁钢连接,卫生间内金属管道通过等电位连接线与局部等电位端子板连接。
连接时抱箍与管道接触处的表面接触可靠,固定牢固,平弹垫片齐全。
抱箍内径等于管道外径,抱箍大小依管道大小而定。
等电位连结线采用BV-4mm2软铜线穿FPC20管于地面、墙内暗敷设至金属管道处。
具体做法如下:1、主控项目:(1)建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出,等电位连接干线或局部等电箱间的连接线形成环行网络,环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
(3)材料的质量符合设计要求。
1.1.6.2交底工程名称交底时间施工单位工种电工交底内容:等电位接地一、材料要求:镀锌扁钢、导线、等电位端子箱、PVC管规格型号必须符合设计及规范要求,产品必须有合格证及检验报告,其余辅助材料如焊条、镀锌螺栓、防锈漆、焊锡、铜鼻子等必须使用合格产品,并有合格证。
镀锌材料应使用热镀锌钢材。
镀锌扁钢规格为:-40*4、-25*4。
二、主要机具:手锤、钢锯、铁锹、大锤、卷尺、电焊机、电工常用工具、压线钳、电炉子、焊锡锅、电锤、冲击钻、接地电阻测试仪。
三、作业条件1、等电位端子箱引上线,在底层钢筋绑扎完后,上层钢筋未绑扎,根据施工图尺寸和位置配合土建施工。
2、等电位端子箱施工前,土建墙面应刮白后。
3、卫生间设备、金属管道安装结束后方可进行等电位的联结施工4、进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行。
四、操作工艺1、工艺流程:总等电位端子箱→局部等电位端子箱→等电位联结线→联接工艺设备外壳2、总等电位端子箱、局部等电位端子箱施工;根据设计图纸要求,确定各等电位端子箱位置,将等电位端子箱固定。

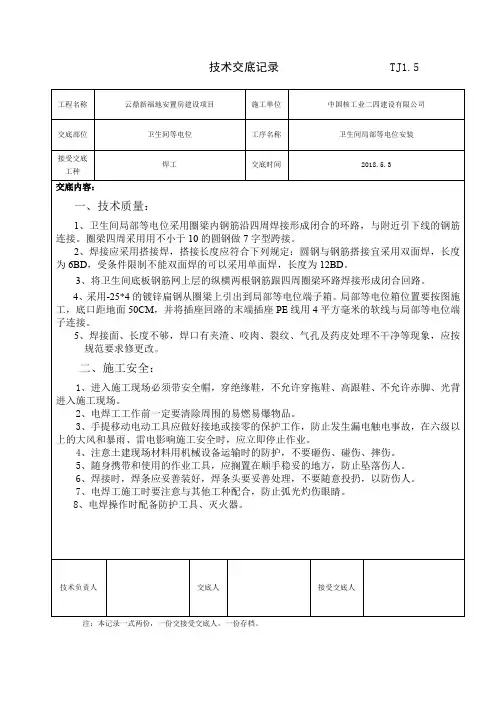

3、卫生间等电位施工:卫生间等电位采用-25*4镀锌扁铁与本层建筑钢筋网焊接引出至卫生间MEB 等电位端子箱。
4、从LEB等电位端子箱至各金属管道及器具部位的等电位接线盒,采用SC16PVC管内穿BVR-1*4mm 导线沿卫生间地面和墙内暗配。
卫生间内所有金属管道、器物通过等电位联结线与局部等电位端子箱连接。
连接时抱箍与管道接触处的接触表面须刮试干净,抱箍内径等于管道外径,抱箍大小依管道大小而定。
5、金属门窗等电位施工;根据设计图纸位置于柱内或圈梁内预留预埋件,预埋件应预留于拄角或圈梁角,与柱内或圈梁内主筋焊接。
使用-25x4mm镀锌扁钢做等电位联结线连接预埋件与固定金属门窗框的铁板,连接方式采用三面焊接。
五、质量标准:1、主控项目:⑴、等电位联结干线应从与接地装置有不少于两处直接连接。
分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期永靖黄河三峡旅游综合服务中心酒店主楼等电位工程施工技术交底主要有下面内容。
1、施工准备1.1材料准备本施工需要准备材料:镀锌扁钢(-40×4,-25×4),黄绿双色线(BV-4mm2),油漆(黄色、绿色),银粉漆,不锈钢抱箍,接线鼻子等。
1.2机具准备本施工需要准备机具:电焊机、螺丝刀、台钻、切割机、角磨机等。
1.3施工准备本施工随主体及装饰装修施工同步进行,施工人员需求电焊工2人,电工2人,普工4人。
2主要施工方法(1)总等电位端子箱、局部等电位端箱施工:总等电位箱设置在10KV 配电室,卫生间等电位箱设置在洗手盆下方,其他区域等电位箱设置在墙面,安装高度底边500mm。
(2)卫生间等电位施工:端子板与接地干线采用25*4镀锌扁钢连接,卫生间等电位连结线采用BV-4mm2黄绿双色铜线穿PVC管于地面、墙内暗敷设至金属管道及各种金属部件处。
(3)金属门窗等电位施工:1)根据设计图纸位置防护栏、外门窗等与接地干线采用25*4镀锌扁钢连接。
2)搭接长度≥2b,搭接焊接3个棱边。
焊接连接的焊缝平整、饱满,无明显气孔、咬肉分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期等缺陷。
3)镀锌扁钢与防护栏、外门窗等焊接必须在抹灰层施工之前进行。
(4)接地线与金属件连接时,导线应横平竖直,并做3~4圈螺纹状。
(5)接地线与金属管、件连接时,需采用不锈钢抱箍进行连接,抱箍应紧固。
(6)所有出户管线必须进行等电位连接。
(7)明装接地扁钢,须刷黄绿相间色漆,宽度100mm,斜率45°。
接线端子压接处,刷50mm宽银粉漆。
(8)等电位连接处须粘贴一处接地符号。
(9)配电室内门、挡鼠板、支护台等须采用扁铜线或黄绿双色线进行等电位连接。
3 安全、成品保护措施2.1 安全措施1、上岗作业电工及电焊工必须持有特种作业操作证。
南京地铁工程承包单位:中铁十四局集团电气化工程有限公司合同号:监理单位:重庆赛迪工程咨询有限公司编号:技术交底记录A3.11二、施工工艺2.1 工艺流程测量定位→保护管预埋(暗敷)→端子板(箱)制作安装→支架安装(明敷设)→联结线敷设与连接→导通性测试2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向,从始端(MEB/LEB端子板)至终端(外露可导电部分或装置可导电部分),先干线后支线,找好水平或垂直线,用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线,则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作:首先确定MEB(LEB)端子板的长度,长度根据等电位联结线的出线数确定:单行排列时端子板的长度:50mm×(支路数+1)+2×25mm×2,其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距,25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
也可参考表16-3。
用于MEB(LEB)端子板材料的紫铜板厚度不宜小于4mm。
支路较多时,其压接孔可多行排列。
然后采用台钻在端子板上开孔,干线压接孔一般布置在右侧。
开孔孔径为10.5mm,其余支线压接孔开孔孔径为6.5mm,安装孔径的横向开孔孔径为10.5mm。
固定支路接线端子采用M6×30的螺栓、M6螺母及6mm的垫圈。
最后根据端子板的规格制作保护罩,保护罩采用2mm厚钢板,保护罩的宽度应比MEB(LEB)端子板的宽度宽约10mm,安装孔的横向开孔孔径为10.5mm。
等电位端子板及其保护罩做法见图16-30所示。
2) MEB(LEB)端子箱制作首先可参考MEB(LEB)端子板制作方法,采用4mm厚的紫铜板制作好MEB(LEB)端子箱内的端子板,然后根据端子板的规格制作MEB(LEB)端子箱体,MEB(LEB)端子箱体的顶、底板要根据MEB(LEB)线的规格开敲落孔,禁止开长孔。
箱门应装锁,并在箱体面板表面注明“等电位联结端子箱不可触动”字样。
MEB端子箱以及箱内的端子板的规格、尺寸可根据具体工程要求确定。
(2) MEB(LEB)端子板(箱)安装1) MEB(LEB)端子板多用于设备间墙上明装,安装高度应符合设计要求。
安装时,首先根据弹线定位的结果以及MEB(LEB)端子板的安装孔的位置在墙上的对应位置标好安装孔的位置,然后采用M10mm×80mm的膨胀螺栓将端子板固定在墙上,固定时应保证膨胀螺栓的螺杆预留出足够长度以便用来固定保护罩。
最后用M10mm螺母及10mm的弹垫圈将端子板的保护罩固定在膨胀螺栓的螺杆上。
2) MEB(LEB)端子箱用于墙上暗装①暗装配电箱(盘)箱体安装:在现浇混凝土墙内安装配电箱(盘)时,应设置配电箱(盘)预留洞。
②暗装配电箱(盘)箱体固定首先根据施工图要求的标高位置和预留洞位置,将箱体放入洞内找好标高和水平位置,并将箱体固定好。
用水泥砂浆填实周边,并抹平。
待水泥砂浆凝固后再安装盘面和贴脸。
如箱底保护层厚度小于30mm时,应在外墙固定金属网后再做墙面抹灰,不得在箱底板上直接抹灰。
在二次墙体内安装配电箱时,可将箱体预埋在墙体内。
在轻钢龙骨墙内安装配电箱时,若深度不够,则采用明装式或在配电箱前侧四周加装饰封板。
4. 支架安装(明敷设)当等电位联结线敷设在设备间内,且材料为型钢时,可采用支架安装的方法明敷设。
固定支架前应拉线,并使用水平尺复核,使之水平,沿联结线走向均匀分布固定点,弹好线,然后在固定点位置进行钻孔,埋入金属膨胀螺栓,将支架固定好。
固定支架时先两端后中间,使支架固定高度一致。
支架可采用自制或定型产品。
5. 联结线敷设与连接等电位联结线的连接,包括不同部件和不同材质问的连接,联结线与端子板的连接和联结线之间的连接,以及联结线与建筑物钢筋及与各种金属管道的连接。
等电位联结线使用铜质材料当与基础钢筋或地下的钢材管道相连接时,应注意铜和铁具有不同的电位。
铜的标准电位是+0.35V,而铁的标准电位是-0.44V,由于土壤中的水分和盐类形成电解液而组成原电池,产生电化学作用,将腐蚀基础钢筋和钢管道,因此在土壤中,应避免使用裸4) 各种管道的等电位联结:首先根据管道外径的大小选择相应规格的专用抱箍(抱箍内径等于管道外径),抱箍材质应为镀锌扁钢或铜带,厚度满足强度要求。
然后将抱箍套在管道上,通过相应规格的螺拴、螺母及弹簧垫圈与等电位联结线连接牢固,安装时要将抱箍与管道的接触表面刮拭干净。
施工完毕后应测试导电的连续性,导电不良处应及时补做跨接线。
金属管道连接处一般不需加跨接线。
给水系统的水表应加跨接线,以保证水管的等电位联结和接地的有效;金属管道的金属保护套管应与金属管道跨接连接。
为避免用煤气管道做接地极,煤气管入户后应插入一绝缘段(例如在法兰盘间插入绝缘板)以与户外埋地的煤气管道隔离。
防止雷电流在煤气管道内产生电火花,在此绝缘段两端应跨接火花放电间隙。
此项工作由煤气公司确定。
厚壁金属管道经设计允许也可采用焊接法,焊接后应做防锈处理。
5) 建筑物总等电位联结总等电位联结,是指通过电源进线配电箱(盘)近旁设置一个总等电位联结端子箱(板),并由此端子板将进线配电箱(盘)的PE(PEN)母排、公共设施的金属管道(如上、下水、热力、燃气等管道),建筑金属结构等做等电位联结,如果设置有人工接地,也包括其接地装置的接地线。
建筑物每个进线电源都需作各自的总等电位联结,一处电源进线的总等电位联结。
当建筑物防雷设施利用建筑物金属体和基础钢筋做引下线和接地装置时,引下线应与等电位联结系统连通以实现等电位。
图中等电位联结(MEB)线均采用40mm×4mm镀锌扁钢或25mm2铜导线在墙内或地面紫铜带在架空地板下明敷设,无特殊要求时,网格尺寸不大于600mm×600mm,紫铜带可压在架空地板支柱下。
IT设备的电源回路和PE线以及等电位联结网格宜与其他供电回路(包括PE线)以及装置外可导电部分绝缘。
③水平或垂直等电位联结:楼内各层的IT设备下均设等电位联结网格,并与电气装置的外露可导电部分做多次联结以实现楼内各层间的垂直等电位联结,且接地母干线宜与柱子钢筋、金属立面等屏蔽件每隔5m连接一次;水平等电位联结可采用金属网格式接地。
11) 特殊部位的等电位联结做法:游泳池之类特殊电击危险场所需增大地下金属导体密度,例如在地下加埋等电位带,做局部等电位连接。
①游泳池局部等电位连接:在游泳池的池边地面下无钢筋时,应敷设扁钢或圆钢或采用钢丝网组成的电位均衡导线。
用25mm×4mm扁钢或φ10圆钢做电位均衡导线时,均衡导线的间距为0.6m,并最少在两处做横向连接,且与局部等电位端子板连接,如在地面下有暗敷设采暖管线时,电位均衡导线应位于采暖管线的上方;电位均衡导线若采用φ3钢丝网时,网格尺寸为150mm×150mm,相邻钢丝网之间应相互焊接。
如室内游泳池原无PE线,则不应引入PE线,将装置外可导电部分相互连接。
室内不宜采用金属穿线管或金属护套电缆。
水下照明灯的电源及灯盒、爬梯、扶手、给水口、排水口及变压器外壳等,水池构筑物的所有金属部件(包括水池外框、石砌挡墙和跳水台中的钢筋),与池水循环系统有关的所有电气设备的金属配件(包括水泵、电动机等)除应采取总等电位联结外,还应进行局部等电位联结。
②医院手术室局部等电位连接:手术灯之类的电气设备的外露导电部分应做局部等电位联结;等电位联结端子板与插座保护接线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
敷设时参考表16-5。
医疗场所和与其电气上有联系的场所一般不允许采用TN-C系统。
当采用TN-S系统时,凡设备场所内电气设备的外露导电部分在伸臂范围内者,其供电线路应装设剩余电流保护器。
③浴室、卫生间局部等电位连接:地面内钢筋网宜与等电位联结线连通。
当墙为混凝土墙时,墙内钢筋网宜与等电位联结线连通。
LEB干线除注明外,均应采用25mm×4mm的镀锌扁钢在地面内或墙内穿塑料管暗敷设;等电位联结支线除注明外,均应采用BV-1×4mm2的铜线在地面内或墙内穿塑料管暗敷设。
等电位端子板的设置位置应便于检测。
在使用安全低电压的地方,不论其标称电压如何,必须用遮拦或外护物提供直接接触保护,遮拦或外护物应能耐受500V试验电压历时1min的绝缘。
不允许采用阻挡物及置于伸臂范围以外的直接接触保护措施;也不允许采用非导电场所及不接地的等电位联结的间接接触保护措施。
浴室内开关设备的装设应符合下列要求:在距浴盆外缘600mm以内严禁装设开关设备及辅助设备,只可装设电热水器及二类防电击的照明器;在距浴盆外缘600mm以外3.0m以内装设插座时,必须由隔离变压器供电或由安全特低电压供电,也可采取漏电保护措施的线路供电,但其动作电流值不应超过30mA;当浴室内有成品组装式淋浴小间时,开关和插座的安装位置必须至少距淋浴间的门边600mm以上;埋于地面内的用于场所加热的电加热器件,装设时必须用金属网栅(与等电位接地相连的)或接地的金属罩罩住。
6. 导通性测试等电位联结安装完毕以后,应采用等电位联结测试仪进行导通性测试。
对等电位联结进行导通性测试,即是对等电位用的端子板、联结线、有关接头、管箍、截面和整个路径上的色标进行检验,通过测定来判定等电位联结的有效性。
当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时,可认为等电位联结是有效的。
测量等电位联结端子板与等电位联结范围内的金属管道末端之间的电阻一般距离较远,可进行分段测量,将所测得的电阻值相加。
如有导通不良的连接处,应做跨接线。
三、质量标准3.1 主控项目1. 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2. 等电位联结采用钢材焊接时,应做到扁钢与扁刚搭接为扁钢的2倍,不少于三面施焊;当扁钢宽度不同时,搭接长度以宽的为准。
圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;若直径不同时,以大直径为准。
扁钢与钢管、扁钢与角钢焊接、紧贴角钢外侧两面或紧贴3/4钢管表面,上下两侧施焊。
焊接接头应有防腐措施。
3. 等电位联结的线路最小允许截面应符合表16-6、表16-7的规定。
3.2一般项目1. 等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠,熔焊、钎焊或机械紧固应导通正常。
