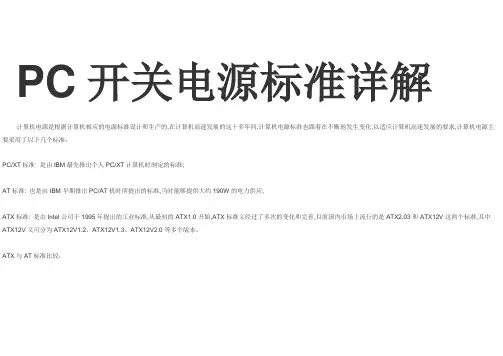

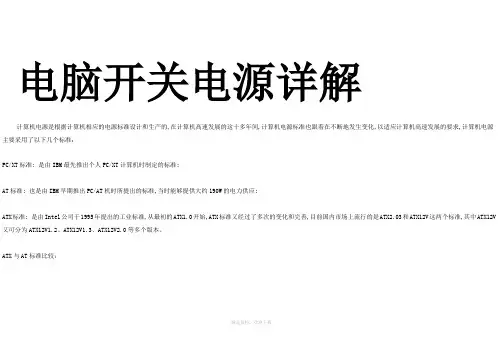

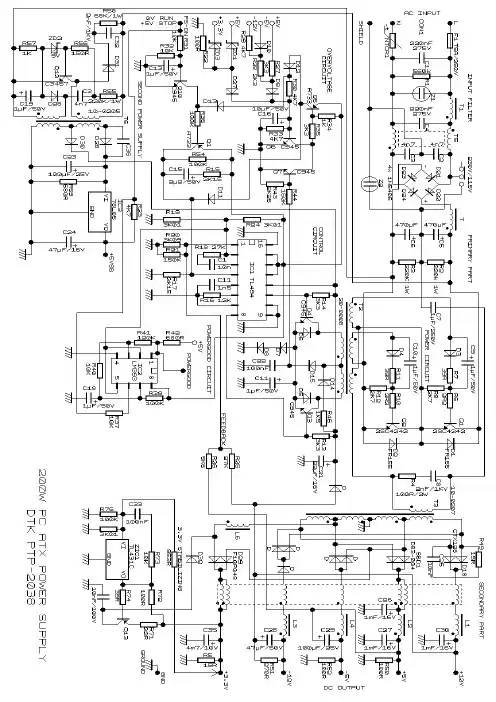

电脑开关电源详解
计算机电源是根据计算机相应的电源标准设计和生产的,在计算机高速发展的这十多年间,计算
机电源标准也跟着在不断地发生变化,以适应计算机高速发展的要求,计算机电源主要采用了以
下几个标准：
PC/XT标准: 是由IBM最先推出个人PC/XT计算机时制定的标准;
AT标准: 也是由IBM早期推出PC/AT机时所提出的标准,当时能够提供大约190W的电力供应;
ATX标准: 是由Intel公司于1995年提出的工业标准,从最初的ATX1.0开始,ATX标准又经过了多次的变化和完善,目前国内市场上流行的是ATX2.03和ATX12V这两个标准,其中ATX12V又可分为ATX12V1.2、ATX12V1.3、ATX12V2.0等多个版本。
标准比较：AT与ATX．
1、ATX标准取消了AT电源上必备的电源开关而交由主板进行电源开关的控制,增加了一个待机电路为电源主电路和主板提供电压来实现电源唤醒等功能;
2、ATX电源首次引进了+3.3V的电压输出端,与主板的连接接口上也有了明显的改进。
ATX12V与ATX2.03标准比较：
1、ATX2.03是1999年以前PII、PIII时代的电源产品,没有P4 4PIN接口;
2、ATX12V加强了+12VDC端的电流输出能力,对+12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定;
3、ATX12V增加的4芯电源连接器为P4处理器供电,供电电压为+12V;
4、ATX12V加强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。
ATX12V标准之间的比较：
ATX 12V是支持P4的ATX标准,是目前的主流标准,该标准又分为如下几个版本：
ATX12V_1.0：2000年2月颁布,P4 时代电源的最早版本,增加P4 4PIN接口;
ATX12V_1.1：2000年8月颁布, 在前一版本的基础上,加强了+3.3V电流输出能力,以适应AGP 显卡功率增长的需求
ATX12V_1.2：2002年1月颁布,在前版的基础上,取消-5V输出,同时对Power on 时间作出新的规定;
ATX12V_1.3：2003年4月颁布,在前版的基础上,提高了电源效率,增加了对SATA的支持,增加了+12V的输出能力。
ATX12V_2.0：2003年6月颁布,在前版的基础上,将+12V分为双路输出（+12VDC1和+12VDC2）,其中+12VDC2对CPU单独供电,+12V输出能力进一步提升,电源效率更高。
ATX12V2.01：2004年6月颁布,在前版的基础上,对+12VDC2输出电流的纹波作出新的要求。
ATX12V2.2：2005年3月颁布,在前版的基础上,加强+5VSB的输出电流至2.5A;增加更高功率电源规格。
电源输出线的颜色及功能分配
电脑电源的输出线稍比大多数电器的输出线复杂些,虽然花花绿绿一大把线,其实其中大部分输出线都连接在同样的焊点上,只是输出设备不同所以需要多根连线而已。同样颜色的输出线,其输出电压都是一致的。电脑电源上的输出线共有九种颜色,其中在主板20针插头上的绿色和灰色线,是主板启动的信号线,而黑色线则是地线,其他的各种颜色的输出线的含义如下：
PII但进入,供给5VDC、内存、板卡的供电也都由＋CPU在传统上,包括磁盘、光盘驱动器的控制电路,用于驱动除磁盘、光盘驱动器马达以外的大部分电路,输出5VDC红色线：＋
时代后,这些设备的供电需求越来越大,导致＋5VDC电流过大,所以新的电源标准将其部分功能转移到其他输出上,目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
黄色线：＋12VDC输出,用于驱动磁盘驱动器马达、冷却风扇,或通过主板的总线槽来驱动其它板卡。在最新的P4系统中,由于P4处理器能源的需求很大,电源专门增加了一个4PIN的插头,提供+12V电压给主板,经主板变换后提供给CPU和其它电路而不再使用+5VDC,所以P4结构的电源+12V输出较大。
橙色线：＋3.3VDC输出,这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V,提供给主板、CPU、内存、各种板卡等,从PII时代开始,INTEL公司为了降低能耗,把CPU、内存等的电压降到了3.3V以下,为了减少主板产生热量和节省能源,现在的电源直接提供3.3V电压,经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳
定与超频。
以上三种输出,是电脑电源的主要电能输出,它们的输出线明显多于其他输出,而且输出电流也要
大得多。
白色线：－5VDC输出,在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压,现在的某些形式电源一般不再提供-5V输出。在INTEL发布的标准ATX12V 1.3版本中,已经明确取消了-5V的输出,但大多数电源为了保持向上兼容,还是有这条输
出线。
蓝色线：－12VDC输出,主要用于某些串口电路,其放大电路需要用到+12V和-12V,通常输出小于
1A,在目前的主板设计上也几乎已经不使用这个输出,而通过对＋12VDC的转换获得需要的电流。
用于电源及系统的唤醒服务。,的等待电压+5V保留一个,在系统关闭后,提出ATX最早在By,—+5V Stand紫色线：
很明显,要考量一个电源的功率支持能力,最主要就是要看红色、黄色、橙色三条线的最大输出能力。而不同配置的系统,则对于这三条线的输出能力有不同的要求。对于大多数新装配输出是最重要的。+12VDC显然,的电
脑．
电脑电源接口定义
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
ATX电源线颜色定义：
黄色：＋12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，
