LED电平指示器电路

led电平指示电路原理-回复什么是LED电平指示电路原理？在电子技术领域中，LED电平指示电路是一种将数字电路的逻辑电平转换成可视化输出的装置，用来指示电路的当前状态。

LED（发光二极管）是一种以半导体材料工作的二极管，当电流通过时，它能够发光。

通过将LED 与逻辑电路相连接，可以实现逻辑电平状态的可视化显示，从而方便我们观察和判断电路的工作情况。

LED电平指示电路原理的基本构成LED电平指示电路主要包括以下几个部分：电源、电阻、开关、逻辑电路和LED灯。

其中，电源用于提供工作电压，电阻用于限制和调节电流，开关用于控制电路的开关状态，逻辑电路负责输出相应的逻辑电平状态信号，LED灯则用作指示器。

LED电平指示电路的工作原理当逻辑电路的输入信号改变时，逻辑电路根据输入信号的真值逻辑进行运算，并输出相应的逻辑电平状态信号。

这个信号将经过电阻进行限流，然后通过连接的LED灯，使其发光。

如果输入信号为高电平，则LED灯将会亮起；如果输入信号为低电平，则LED灯将会熄灭。

通过观察LED灯的亮灭状态，我们可以清晰地知道逻辑电路当前的工作状态。

LED电平指示电路的实际应用LED电平指示电路在数字逻辑电路设计和电子电路实验中广泛应用。

例如，在计算机硬件中，LED电平指示电路经常用于显示操作状态，如电源指示灯、硬盘活动指示灯、网络状态指示灯等。

此外，它还经常应用于电子仪器设备、通信设备、汽车电路和电源管理等领域中，用于指示设备的工作状态和报警提示。

设计LED电平指示电路的注意事项在设计LED电平指示电路时，我们需要注意以下几点：1. 进行合理的电源设计：确保电源稳定，并符合LED的工作电压和电流要求，以避免过电流或电压过高导致LED灯损坏。

2. 选择合适的电阻：根据LED的额定工作电流和电源电压计算出适合的限流电阻值，以确保电流适中，延长LED的使用寿命。

3. 合理布局：保持LED与逻辑电路的连接线尽量短，以降低电阻和干扰。

电平指示电路原理电平指示电路是一种常见的电路，用于检测和指示电路中信号的电平状态。

它可以将不同的电平状态转换为可视化的信号，使得人们能够直观地了解电路中信号的变化情况。

电平指示电路的原理主要基于电压比较和信号转换的原理。

它通常由电源、比较器、指示灯和相关的电阻、电容等元件组成。

电源为电路提供所需的电压。

在电路中，通常会有一个参考电压，用来作为比较的标准。

比较器是电路中的关键元件，它接收来自被测量信号的电压和参考电压，并将它们进行比较。

当被测量信号的电压高于参考电压时，比较器的输出为高电平，反之为低电平。

这样，比较器的输出就可以表示被测量信号的电平状态。

为了让人们能够直观地了解信号的电平状态，通常会在比较器的输出端接上一个指示灯。

当比较器输出高电平时，指示灯亮起，表示信号为高电平；当比较器输出低电平时，指示灯熄灭，表示信号为低电平。

通过观察指示灯的亮灭状态，人们可以清楚地了解信号的电平状态。

为了保证电平指示电路的正常工作，还需要适当选择电阻和电容等元件。

电阻可以用来限制电流的流动，保护电路不受损坏；而电容则可以用来滤波，减小噪声对电路的影响。

除了基本的电平指示电路，还有一些其他类型的电平指示电路。

例如，多级电平指示电路可以同时显示多个信号的电平状态；阈值电平指示电路可以根据设定的阈值来判断信号的电平状态。

总结一下，电平指示电路是一种常见的电路，用于检测和指示电路中信号的电平状态。

它利用电压比较和信号转换的原理，将不同的电平状态转换为可视化的信号。

通过观察指示灯的亮灭状态，人们可以直观地了解信号的电平状态。

电平指示电路在电子设备、自动控制系统等领域中得到广泛应用，为人们提供了便利和可靠的信号指示。

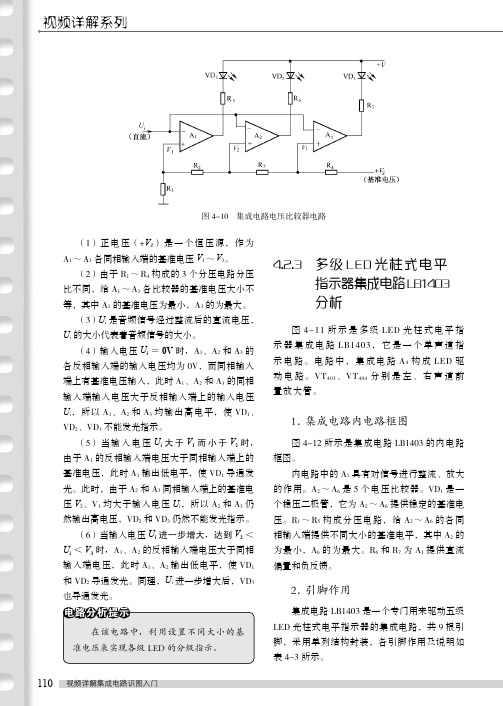

图4-10　集成电路电压比较器电路压（+V Z）是一个恒压源，作为
各同相输入端的基准电压V1～V3。

R1～R4构成的3个分压电路分压
1～A3各比较器的基准电压大小不
的基准电压为最小，A3的为最大。

是音频信号经过整流后的直流电压，的大小代表着音频信号的大小。

（4）输入电压U i＝0V时，A1、A2和A3的各反相输入端的输入电压均为0V，而同相输入端上有基准电压输入，此时A1、A2和A3的同相输入端输入电压大于反相输入端上的输入电压
、A2和A3均输出高电平，使VD1、
不能发光指示。

入电压U i大于V1而小于V2时，的反相输入端电压大于同相输入端上的基准电压，此时A1输出低电平，使VD1导通发4.2.3 多级LED光柱式电平
指示器集成电路LB1403
分析
图4-11所示是多级LED光
示器集成电路LB1403，它是一
示电路。

电路中，集成电路A4
动电路。

VT403、VT404分别是左、
置放大管。

1．集成电路内电路框图
图4-12所示是集成电路LB1403
框图。

内电路中的A1具有对信号进行整流、放大。

音乐电平指示器
这种LED随音乐闪烁，效果上类似于音响设备的电平指示器。

电路很多，可用分立元件，也可用现成的IC，如图所示：此图可接21只LED，排成往两边闪的效果，中间一只LED长亮，作为电源指示。

输入端接音频信号，信号弱，LED闪的少，信号强，LED闪的多，直至闪到头。

使LED灯随音乐节奏闪动；LED灯可以通过开关电路如三极管开关电路、可关断可控硅电路对其电源进行控制，问题在于取得随音乐变化的控制电压，以控制连接LED灯的开关电路，使灯亮灭。

控制电压可以用电压比较电路，例如两个以LED灯为负载的三极管开关电路，其中基极预置的偏压不同，音频输出电压当通过电容同时偶合到这两电路基极时，偏置电压较高的一路得到稍低的音频电压时便导通，对应LED 灯点亮，而偏置电压低的一路则需要较大的音频电压才得到导通；这样，两路灯便可以跟随输出大小闪烁；或者，两路一样偏置的开关电路，分别由高、低音分频器驱动，则开关电路由不同频率电压控制，灯光跟随频率闪烁。

实际上，有现成的由输出音量控制的LED灯闪烁电路，见来自网络的附图；如果控制彩灯功率较大，使用它来控制固态继电器就可以扩大输出功率了。

总算焊的有点样子了刚学焊接不久欢迎各种吐槽
电路图网上找的。

电平指示灯原理
电平指示灯是一种常见的电子元件，用于指示电路、设备或系统中的电平状态。

它通常以不同的颜色（如红色、绿色、黄色等）和亮度表示不同的电平状态。

电平指示灯的原理是基于发光二极管（LED）的工作原理。

LED是一种半导体器件，能够将电能转化为可见光。

在LED 中，有两个区域，即P区和N区。

当LED正极连接到正电压，负极连接到负电压时，电流从P区流向N区，产生光线。

根
据电流的大小和方向，LED的发光亮度和颜色会发生变化。

为了将LED用作电平指示灯，通常需要在电路中加入电阻来
限制电流的流过。

该电阻的阻值可以根据LED和电源的特性
来选择，以确保适当的亮度和耐久性。

此外，为了实现不同电平状态的指示，可以使用不同颜色的LED。

例如，红色LED
可能表示低电平，绿色LED可能表示高电平，黄色LED可能
表示中间电平。

当电路中的电平发生变化时，电平指示灯的亮度和颜色也会随之改变。

通过观察电平指示灯的状态，用户可以迅速了解电路或设备的工作状态。

这对于故障排除、调试和正确操作电路非常有帮助。

总之，电平指示灯利用LED的发光特性，通过控制电流的大
小和方向，来指示电路、设备或系统中的不同电平状态。

它是一种常见且实用的电子元件，广泛应用于各种电路和设备中。

LED电平指示电路的课程设计一、课程目标知识目标：1. 让学生理解LED的基本工作原理，掌握LED电平指示电路的设计与搭建；2. 使学生了解并掌握电路中电阻的作用，能正确选择电阻的阻值；3. 让学生掌握基本的电路分析方法，能够分析LED电平指示电路的工作状态。

技能目标：1. 培养学生动手搭建电路的能力，学会正确使用实验仪器和工具；2. 提高学生运用电路知识解决实际问题的能力，学会设计简单的电子电路；3. 培养学生团队协作能力，能够在小组合作中共同完成任务。

情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探索精神和创新意识；2. 培养学生严谨的科学态度，注重实验过程和结果的准确性；3. 增强学生的环保意识，使其关注电子产品的节能与环保。

分析课程性质、学生特点和教学要求：1. 课程性质：本课程属于电子技术基础课程，注重理论与实践相结合；2. 学生特点：学生具备一定的物理知识和电路基础，但对电子技术的了解有限；3. 教学要求：结合学生的实际水平，注重启发式教学，引导学生主动探索和思考。

二、教学内容1. 电路基础知识回顾：导体、绝缘体、电流、电压、电阻等基本概念，电路的串联和并联；2. LED基本原理：LED的结构、发光原理、特性参数及其分类；3. 电阻的选用与计算：电阻的阻值、公差、功率等参数，电阻在电路中的作用；4. LED电平指示电路设计：电路原理、元件选择与连接，电路图的绘制；5. 搭建与测试：动手搭建LED电平指示电路，进行功能测试与优化；6. 电路分析与调试：分析电路工作状态，解决电路故障，进行调试与改进；7. 教材章节关联：《电子技术基础》第四章第二节，关于LED的应用电路。

教学进度安排：1. 第一课时：回顾电路基础知识，介绍LED基本原理；2. 第二课时：讲解电阻的选用与计算，分析LED电平指示电路原理；3. 第三课时：进行电路设计，指导学生绘制电路图；4. 第四课时：动手搭建与测试，分析并解决电路问题；5. 第五课时：总结与拓展，讨论电路的改进与应用。

[图]LED通用电平显示电路电路图[图]LED通用电平显示电路利用10个发光二极管作为输入端电平变化的显示，输入端电平信号可以是通过各类传感器和变换电路而探测的各种物理量，如电压、电流、温度、湿度、亮度、响度、音频、距离、磁场强度、重量等等。

用它做成的电平显示器，既醒目、直观，又方便、实用，并且能反映瞬间变化的信号，用途十分广泛。

例如，在电路设计制作中，它既可以通过探头和处理电路实现温度控制和显示，用于烘箱、冰箱、空调、热塑封机等设备上，也可以通过分压变换电路实现电压高低的直观显示，用于仪器、仪表、音响及办公设备上。

核心电路采用了塑封双列直插的18脚LED点条显示驱动集成电路LM3914，电路构成及管脚功能如图1 所示。

LM3914内部含有10个相同的电压比较器，它们的输出端可以分别直接驱动外接的10只发光二极管(VDl—VDl0)作条状显示，也可以实现点状显示。

它们的反相输入端并联在一起，并通过一个缓冲器接到输入端⑤脚。

而10个同相输入端分别接到由10个精密电阻串联而成的多级分压器上。

而这个分压器的两端在内部没有与其它电路或公共端相连，而是直接由⑥、④脚引出，通常将之称为悬浮式，这样使得应用电路的设计更加灵活和方便。

此集成电路内部还包含一个悬浮式1．25V的标准电压源，直接由⑦、⑧脚引出。

分压器两端⑥、④脚即可直接接1．25V的标准电压源，也可外接设定的其它电压值。

点状或条状显示的选择方式为：⑨、（11）脚相接(或⑨脚悬空)为点状显示，⑨、③脚相接为条状显示。

LM3914的电源电压范围很宽，可在3—18V范围内选择，实际应用中，通常取6—12V。

模拟信号由⑤脚输入，并经内部高输入阻抗缓冲器后加至内部10级电压比较器的反相输入端，每级电压比较器的同相输入端被一串分压电阻偏置在不同的比较电平上。

由于分压电阻均为1kΩ，故10级比较器的进位电平呈线性变化。

当④脚接地。

⑥与设定的基准电压UO相连(当然也可相连内部的1250mV的基准电压输出端⑦脚)每级分压器上的电压均为1\10 UO。

LM324设计的LED电平指示器电路图本文介绍用LM324制作的两款LED电平指示器电路。

LED电平指示器常应用于音频电路及功放电路中的输出电平指示。

LM324是四运放集成电路.１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。

电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。

来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。

音频输人信号越强，点亮发光二极管的个数也越多。

元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。

RP选用超小型电位器或立式可变电阻器。

C1-C3均选用耐压值为16V的铝电解电容器。

VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。

VU-V Ln均选用币5mm的红色高亮度发光二极管。

V选用C8050或58050、3 DG8050型硅NPN晶体管。

IC选用LM324型运算放大集成电路。

２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。

但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。

电路原理图见附图所示。

当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。

同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。
