SWL系列蜗轮丝杆升降机

丝杆升降机的组成丝杆升降机是一种常见的垂直运输装置，由以下组成部分构成。

1. 丝杆：丝杆是丝杆升降机的核心部件，它是一种长丝形零件，通常由高强度合金钢制成。

丝杆的表面有着精密的螺纹，可以与其他零部件进行螺纹配合。

丝杆的作用是将电动机的旋转运动转化为垂直升降运动。

2. 电动机：电动机是丝杆升降机的动力源，它通常安装在机器的顶部或底部。

电动机通过轴与丝杆连接，将旋转运动传递给丝杆。

电动机的功率和转速决定了升降机的运行速度和承载能力。

3. 导轨：导轨是丝杆升降机的支撑结构，它通常固定在升降机的周围墙壁或支架上。

导轨的作用是引导升降平台进行垂直升降运动，使其保持稳定且不偏离轨道。

4. 升降平台：升降平台是丝杆升降机上的工作平台，用于承载货物或乘客。

升降平台的尺寸和结构根据具体的使用需求而定，可以制成不同形状和尺寸的平台，以适应不同的场景和要求。

5. 控制系统：控制系统是丝杆升降机的大脑，通过控制电动机的运行来实现升降平台的升降。

控制系统可以采用各种不同的控制方式，如按钮控制、遥控控制或自动控制等，以满足不同场景下的使用需求。

丝杆升降机的工作原理是，当电动机启动时，它通过轴与丝杆连接，并将旋转运动传递给丝杆。

丝杆上的螺纹与升降平台上的螺母配合，当丝杆旋转时，螺母沿着丝杆上下移动，从而实现升降平台的垂直运动。

控制系统可以控制电动机的运行方向和速度，以达到精确控制升降平台的位置和运动。

丝杆升降机在现代工业和建筑领域中得到广泛应用，它可以用于货物的垂直运输、乘客的上下楼以及各种场景下的高度调节。

丝杆升降机具有结构简单、安全可靠、运行平稳等优点，因此被广泛使用，成为现代化生产和生活的重要工具。

231中国设备工程Engineer ing hina C P l ant中国设备工程 2019.07（上）引言本文以JLK-630型37B/6+12+18框绞机为例,以下简称:37B 框绞机(三段绞笼共36个放线盘,和前端1个中心线放线盘）,用于扇形导体绞制紧压，圆形导体绞合拉制紧压等。

自2003年使用至今，底部液压上盘装置经多次整修,升降系统可靠性仍得不到保障，影响正常生产。

同时因液压系统外漏和内泄的原因，一方面污染周边环境，另一方面升降过程存在较大的安全隐患。

“安全”、“环保”、“生产”，一系列急待解决的问题摆在我们面前。

图0-1 37B/6+12+18框绞机现场布局图1 现况分析1.1 机构功能说明底部上盘装置由液压升降台、载盘平移小车和推动机构等组成。

液压升降台为叉式结构，通过液压缸的动作可使装载线盘的平移小车上升或下降。

平移小车上由可转动的转盘，线盘推上小车后需旋转90°，以便绞笼顶针装夹线盘。

平移小车由推动机构中的气缸作用，经过导轨推入液压升降台或拉出液压升降台。

浅谈JLK-630型框绞机上盘机构的优化改造余德洋（上海华新丽华电力电缆有限公司，上海 201802）摘要：早期电缆设备中JLK-630型框绞机底部上盘机构,采用液压升降装置。

随着系统的劣化，安全隐患凸显、维修成本增高、漏油污染性强。

本文以JLK-630型37B/6+12+18框绞机为例,本着安全环保的理念，将原劣化液压上盘装置优化改造为环保型电控丝杆上盘装置，旨在使企业达成安全、环保、节能的生产目标。

关键词：液压系统；上盘机构；安全环保；电控丝杆中图分类号：TV53 文献标识码：A 文章编号：1671-0711（2019）07（上）-0231-03图1-1 37B 框绞机底部上盘装置图（以12盘为例）37B 框绞机上盘流程：“平台上升至地面（液压）”→“滑移小车载盘”→“小车平移至后限位（气压）”→“平台上升至绞笼位（液压）”→“线盘装夹”→“平台下降至下限位（液压）”→“滑移小车平移至前限位（气压）”→“上盘结束”。

丝杆升降机工作原理
丝杆升降机是一种常见的垂直运输设备，其工作原理是通过电动机带动丝杆的旋转，进而使螺母在丝杆上升降。

丝杆升降机通常由电机、丝杆、螺母、导轨和控制系统等组成。

电机是丝杆升降机的动力来源，一般采用电动机作为驱动装置。

当电机启动时，其输出的动力通过减速机将转速降低，然后通过联轴器将动力传递给丝杆。

丝杆是丝杆升降机的关键部件之一，它通常是由金属材料制成的螺旋形轴，且表面具有螺纹。

当电动机带动丝杆旋转时，螺纹将螺母沿丝杆进行升降运动。

螺母是丝杆升降机的运动部件，它与丝杆上的螺纹相配合。

当丝杆旋转时，螺母会沿着丝杆的螺纹进行升降运动，从而实现货物或乘客的垂直运输。

导轨是丝杆升降机的支持部件，其作用是保持螺母在运动过程中的稳定性。

导轨一般安装在丝杆的两侧，丝杆和螺母可以沿着导轨上下滑动。

控制系统负责控制丝杆升降机的启动、停止和运行方向等操作。

通常，控制系统由电控柜、按钮和传感器等组成。

通过按下按钮来控制电机的启停，传感器可以监测丝杆升降机的位置和状态，确保其安全运行。

综上所述，丝杆升降机工作原理是通过电机带动丝杆转动，使螺母沿着丝杆进行升降运动，从而实现货物或乘客的垂直运输。

第47卷第1期2021年2月农业装备技术Agricultural Equipment&TechnologyVol.477.1Feb.2021中"三维％件'境下SWL丝杆升降机的结构234567真陈莉娟，孙挥，娄玉萍(宜兴高等职业技术学校，江苏宜兴214200)摘要：中望三维软件在对机构进行建模的同时，能模拟机构运行的过程，同时还可以演示机构的运动过程，并做成动画文件，用于演示和存档。

以SWL丝杆升降机为例，介绍了三维实体建模过程和方法，并进行升降机的三维装配和升降机的动画演示V关键词：SWL丝杆升降机；中望三维；三维设计;运动仿真Structure design and motion simulation of SWL screw lifter under Zhongwang3D software environmentChen Lijuan,sunHui,Lou Yuping(Yixing Higher vocational School,Yixing214206=Chin:)Absrtact：Zhongwang3D software can simulate the operation process of the mechanism while modeling the mechanism,and can also demonstrate the motion process of the mechanism,and make animation files for demonstration and archiving.Taking SWL screw elevator as an example,this paper introduces the process and method of3D solid modeling,and carries out the3D assembly of the elevator,and carries out the animation demonstration of the elevator.Key words：SWL screw lifter;middle view3D;3D design;motion simulation1设计背景现代科学技术的发展推动了不同学科的交叉与渗透，使机械工业的技术结构、产品、功能与构成发生了巨大变化，特别是2013年我们国家提岀工业4.0之后，工业生产智能化开始了快速发展阶段。

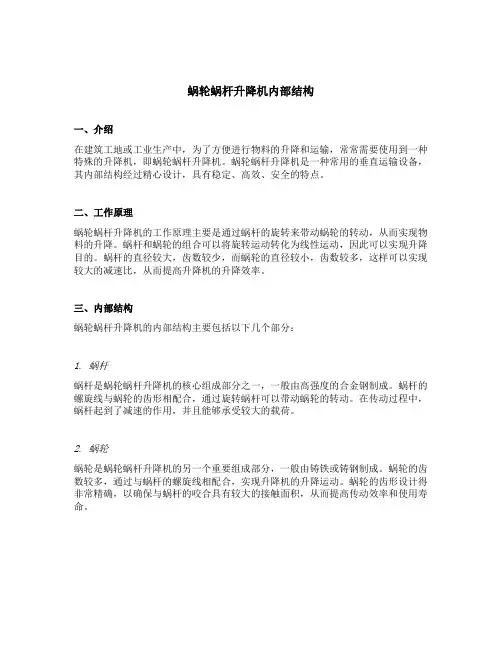

蜗轮蜗杆升降机内部结构一、介绍在建筑工地或工业生产中，为了方便进行物料的升降和运输，常常需要使用到一种特殊的升降机，即蜗轮蜗杆升降机。

蜗轮蜗杆升降机是一种常用的垂直运输设备，其内部结构经过精心设计，具有稳定、高效、安全的特点。

二、工作原理蜗轮蜗杆升降机的工作原理主要是通过蜗杆的旋转来带动蜗轮的转动，从而实现物料的升降。

蜗杆和蜗轮的组合可以将旋转运动转化为线性运动，因此可以实现升降目的。

蜗杆的直径较大，齿数较少，而蜗轮的直径较小，齿数较多，这样可以实现较大的减速比，从而提高升降机的升降效率。

三、内部结构蜗轮蜗杆升降机的内部结构主要包括以下几个部分：1. 蜗杆蜗杆是蜗轮蜗杆升降机的核心组成部分之一，一般由高强度的合金钢制成。

蜗杆的螺旋线与蜗轮的齿形相配合，通过旋转蜗杆可以带动蜗轮的转动。

在传动过程中，蜗杆起到了减速的作用，并且能够承受较大的载荷。

2. 蜗轮蜗轮是蜗轮蜗杆升降机的另一个重要组成部分，一般由铸铁或铸钢制成。

蜗轮的齿数较多，通过与蜗杆的螺旋线相配合，实现升降机的升降运动。

蜗轮的齿形设计得非常精确，以确保与蜗杆的咬合具有较大的接触面积，从而提高传动效率和使用寿命。

3. 导轨导轨是蜗轮蜗杆升降机中的承载结构，一般由冷弯钢或钢板制成。

导轨的主要作用是支撑和引导升降机的运动，使其能够沿着垂直方向平稳升降。

导轨的表面经过特殊处理，以减少与升降机零部件的摩擦，确保升降运动的稳定性和可靠性。

4. 驱动装置驱动装置是蜗轮蜗杆升降机的动力来源，一般采用电动机作为驱动装置。

电动机通过减速装置将高速旋转的动力输出到蜗轮上，从而带动蜗轮与蜗杆的协同工作。

驱动装置的设计需要考虑到驱动力的大小和升降机的负载要求，以及对速度、精度等方面的要求。

四、优势和应用蜗轮蜗杆升降机凭借其独特的结构和工作原理，在工业生产和建筑领域得到了广泛的应用和推广。

其具备以下优势：1.稳定性：蜗轮蜗杆升降机具有稳定的升降运动，保证了物料的安全运输。

SWL1、SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100等SWL蜗轮丝杠升降机。

上海锡蓝减速机厂4000-64-9989.产品特点:SWL升降机，SWL蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

SWL升降机，SWL蜗轮丝杆升降机技术参数：1.丝杆升降机提升速度：150mm/min～1800mm/min2.丝杆升降机输入功率：0.55-17.5KW3.丝杆升降机螺距范围：6-25mm4.丝杆升降机承载范围：1T-50T5.丝杆升降机结构形式：电机直联式，单入力轴、双入力轴具体行程可以根据客户的要求订制。

技术参数：1、结构型式：1型——丝杆作轴向移动; 2型——丝杆作旋转运动、螺母作轴向移动。

2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)5、提升承载能力：1kN、2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、50kN、 100kN6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)。

SWL系列蜗轮丝杆升降机产品特点：1、JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

2、价格经济、结构紧凑、操作简单、保养方便。

3、低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，即使没有制动装置也可保持载重。

SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

丝杆升降机联动方式有2台升降机联动，3台升降机的联动，4台升降机联动和8台升降机联动等等。

广泛用于食品，制药，化工，钢铁，冶金，纺织，塑料，造纸等机械设备，流水线等行业。

主要产品有SWL蜗轮丝杆升降机，QWL蜗轮丝杆升降机，JWM梯形丝杆升降机，JWB滚珠丝杆升降机，TRSS蜗轮蜗杆升降机，JRSS蜗轮蜗杆千斤顶，SJA螺旋丝杆升降机，SJB滚珠丝杆升降机，HK螺杆升降机，MA螺旋丝杠升降机升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。

丝杠上的螺母作轴向移动。

装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。

涡轮丝杠升降机原理
涡轮丝杠升降机是一种常见的垂直运输设备，主要用于建筑物、工厂、仓库、停车场等场所的货物和人员的运输。

它的升降原理是利用电动机带动蜗轮和蜗杆旋转，使蜗杆带动丝杠旋转，由于丝杠螺距的作用，使升降平台上升或下降。

涡轮丝杠升降机的主要构成部件包括电动机、蜗轮蜗杆、丝杠、升降平台等。

当电动机工作时，通过减速器带动蜗轮和蜗杆旋转，蜗杆又带动丝杠一起旋转，丝杠通过螺距的作用，将旋转运动转化为线性运动，从而带动升降平台上升或下降，完成货物或人员的垂直运输。

涡轮丝杠升降机具有结构紧凑、工作平稳、效率高等优点，是一种广泛应用于物流、工业、交通等领域的升降设备。

它的安全性、稳定性和可靠性也得到了广泛的认可和应用。

- 1 -。
