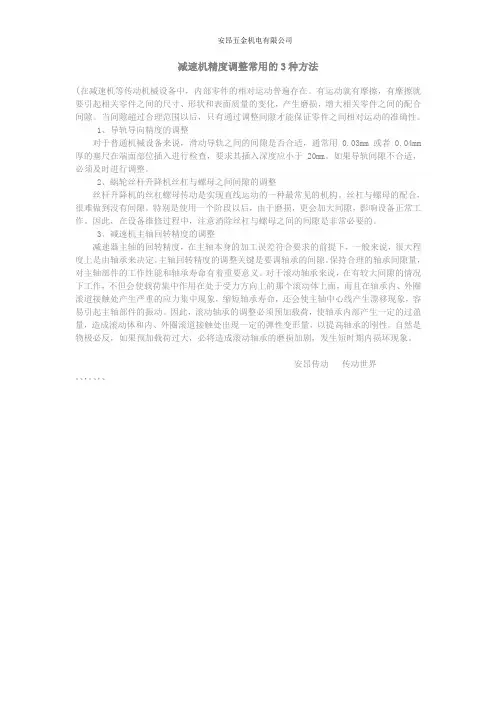

安昂五金机电有限公司减速机精度调整常用的3种方法(在减速机等传动机械设备中，内部零件的相对运动普遍存在。

有运动就有摩擦，有摩擦就要引起相关零件之间的尺寸、形状和表面质量的变化，产生磨损，增大相关零件之间的配合间隙。

当间隙超过合理范围以后，只有通过调整间隙才能保证零件之间相对运动的准确性。

1、导轨导向精度的调整对于普通机械设备来说，滑动导轨之间的间隙是否合适，通常用0.03mm或者0.04mm 厚的塞尺在端面部位插入进行检查，要求其插入深度应小于20mm。

如果导轨间隙不合适，必须及时进行调整。

2、蜗轮丝杆升降机丝杠与螺母之间间隙的调整丝杆升降机的丝杠螺母传动是实现直线运动的一种最常见的机构。

丝杠与螺母的配合，很难做到没有间隙。

特别是使用一个阶段以后，由于磨损，更会加大间隙，影响设备正常工作。

因此，在设备维修过程中，注意消除丝杠与螺母之间的间隙是非常必要的。

3、减速机主轴回转精度的调整减速器主轴的回转精度，在主轴本身的加工误差符合要求的前提下，一般来说，很大程度上是由轴承来决定。

主轴回转精度的调整关键是要调轴承的间隙。

保持合理的轴承间隙量，对主轴部件的工作性能和轴承寿命有着重要意义。

对于滚动轴承来说，在有较大间隙的情况下工作，不但会使载荷集中作用在处于受力方向上的那个滚动体上面，而且在轴承内、外圈滚道接触处产生严重的应力集中现象，缩短轴承寿命，还会使主轴中心线产生漂移现象，容易引起主轴部件的振动。

因此，滚动轴承的调整必须预加载荷，使轴承内部产生一定的过盈量，造成滚动体和内、外圈滚道接触处出现一定的弹性变形量，以提高轴承的刚性。

自然是物极必反，如果预加载荷过大，必将造成滚动轴承的磨损加剧，发生短时期内损坏现象。

安昂传动传动世界。

、，。

、，、。

蜗轮丝杆升降机原理蜗轮丝杆升降机是一种常见的升降设备，其原理主要是利用蜗轮和丝杆的传动来实现升降运动。

蜗轮丝杆升降机主要由电机、减速机、蜗轮、丝杆、导轨、工作台等部件组成。

下面我们将详细介绍蜗轮丝杆升降机的工作原理。

首先，电机通过减速机驱动蜗轮转动，蜗轮的螺旋齿与丝杆的螺纹配合，当蜗轮转动时，丝杆便会产生线性运动。

这样，通过蜗轮和丝杆的传动，电机产生的旋转运动被转换成了垂直方向的升降运动。

其次，蜗轮丝杆升降机的导轨起到了支撑和导向作用。

导轨使工作台在升降过程中保持稳定的运动轨迹，避免了工作台的晃动和偏离轨道的情况。

同时，导轨也能减小运动过程中的摩擦阻力，使升降运动更为平稳。

此外，蜗轮丝杆升降机还配备了限位开关和安全装置。

限位开关能够控制升降机的上下行程，确保升降高度的精准控制。

安全装置则能在发生意外情况时及时停止升降机的运动，保障操作人员和设备的安全。

总的来说，蜗轮丝杆升降机的工作原理是通过电机驱动蜗轮转动，蜗轮和丝杆的传动实现升降运动，同时通过导轨、限位开关和安全装置等配件的配合，保证升降机的稳定、安全运行。

这种原理简单而有效，使得蜗轮丝杆升降机成为了工业生产中常见的升降设备。

蜗轮丝杆升降机的应用领域非常广泛，包括工厂生产线、仓储物流、汽车维修、医疗设备等领域。

在工业生产中，蜗轮丝杆升降机能够实现对货物、设备的快速、精准的升降操作，提高生产效率；在汽车维修和医疗设备领域，蜗轮丝杆升降机能够实现对车辆、病床等设备的升降调节，为维修和治疗提供便利。

综上所述，蜗轮丝杆升降机是一种通过蜗轮和丝杆传动实现升降运动的设备，其工作原理简单而有效。

在工业生产、仓储物流、汽车维修、医疗设备等领域有着广泛的应用，为各行业提供了便利和效率的提升。

丝杆升降机4联动升降平台方案
丝杆升降机四台联动升降平台是丝杆联动方案中最常见的一种组合型式，通过联轴器、连接杆、转向器等部件将丝杆升降机与电机、减速机组合起来形成同时升降、同方向旋转的工作平台。

丝杆升降机联动平台负载大、传动效率高、定位精度高，使用安装方便。

蜗轮蜗杆传动独有的自锁功能加强了工作平台的安全平稳运行。

丝杆升降机4联动平台通常的设计使用方案为T型、H型和U型。

首先根据使用要求确定联动平台负载的大小、升降机行程、所需升降速度以及安装平台尺寸，按照升降机的选型方案选出升降机的具体型号，丝杆升降机在平台上尽量对称布置，使每台升降机均匀受力。

对于平台尺寸较大的使用工况，当连杆较长时需要轴承座支撑。

由于连杆的加工长度有限制(一般不超过3米)，可适当增加升降机的台数，使升降机能为平台提供足够的支撑点。

蜗轮丝杆升降机联动平台无论几台组合联动，使用配件数量不同但都是采用一台电机驱动，这样才能保证整个平台的同步性（由于电机转速有误差，多台电机驱动无法保证同步稳定性）。

选用电机时需考虑各传动部件的效率，预留足够的安全预留，确保驱动源的扭矩足以驱动各部件平稳工作。

丝杆升降机联动平台根据使用需要可加装计算器、限位开关等部件使升降更精准。

关于丝杆升降联动平台的更多使用方案欢迎咨询鲁德传动，工程师会根据具体使用要求给出最合理的选型设计方案。

蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机是一种常见的机械升降设备，广泛应用于工业生产和物流运输等领域。

其原理是利用蜗轮蜗杆的转动产生螺旋运动，在丝杠上带动螺母移动，从而实现货物的升降。

下面我们就来详细介绍一下蜗轮蜗杆丝杠升降机的原理。

一、蜗轮蜗杆的作用原理蜗轮蜗杆是一种利用螺旋线的旋转来传递动力和运动的装置。

蜗杆为一种螺纹统称，具有螺旋线形的表面，而蜗轮则是一个与之相配合的齿轮。

蜗轮的齿数与蜗杆上的螺纹数不同，一般来说，蜗轮的齿数比蜗杆上的螺纹数要多，这样就能够使蜗轮在每转一周时带动蜗杆只转动一定的角度，从而实现了减速的效果。

在蜗轮蜗杆的运动过程中，由于螺旋线的连续转动，蜗杆上载荷传递到螺母上，从而实现了螺旋运动的传递。

而由于蜗轮蜗杆的传动比较大，一般可达到50∶1以上，因此在实际应用中可以实现机械升降和传送的效果。

二、丝杠的作用原理丝杠是一种转动运动和直线运动的可转换机构，可以将旋转运动转换为直线运动。

其主要由螺杆和螺母组成，在丝杆的环状凸缘上设有螺纹，与之相配的螺母可以沿着螺纹上下左右移动。

当螺杆旋转时，螺母就会跟随螺纹的旋转而产生线性运动，从而实现了丝杠的功能。

在蜗轮蜗杆升降机中，丝杠的作用是将蜗轮蜗杆的旋转运动转换为垂直向上或向下的直线运动。

当蜗轮旋转时，由于其和蜗杆的匹配，就能够带动蜗杆旋转一定的角度。

当蜗杆旋转到一定的角度时，就会将其上的螺纹带动螺母产生向上或向下的线性运动，从而带动货物的升降。

三、蜗轮蜗杆丝杠升降机的实现在蜗轮蜗杆丝杠升降机的结构中，蜗轮和蜗杆被用于实现减速效果，而丝杠和螺母被用于实现机械升降的效果。

蜗轮的传动能够将电机的高速旋转运动转换为低速、高力矩的蜗轮转动。

而蜗杆和蜗轮的传动比大，使得在传递过程中能够实现减速。

同时，在蜗轮的固定端设置一个安全制动装置，可以避免发生安全事故。

丝杠和螺母的传动则主要是用于实现机械升降的效果。

在实际应用中，丝杠通常是采用制造加工比较简单的高速旋压制法，而螺母是采用机械加工的方法，可以根据需求而设计材料、加工精度等参数。

蜗轮蜗杆升降机原理
蜗轮蜗杆升降机是一种常用的垂直运输设备，广泛应用于工业生产线、货物仓储、建筑工地等场合。

其工作原理是通过蜗轮与蜗杆的传动，使升降平台上升或下降。

蜗轮蜗杆升降机的主要部件包括蜗杆、蜗轮、升降平台和电动机。

蜗杆固定在机壳上，蜗轮与蜗杆咬合并自由旋转。

电动机通过传动装置将动力传递给蜗轮，使蜗轮转动。

当蜗轮转动时，蜗杆也随之转动，并通过蜗轮与蜗杆的咬合作用，将旋转运动转化为线性运动。

具体工作过程如下：当电动机启动时，传动装置将动力传递给蜗轮，使蜗轮开始转动。

蜗轮的高速旋转带动蜗杆一同旋转。

由于蜗杆与蜗轮咬合的特性，蜗杆受到转动的限制，只能沿着自身轴线进行线性运动。

升降平台上的载物因为固定在升降平台上，随着蜗杆的旋转运动，也会相对于地面上下移动。

当蜗轮继续旋转时，升降平台可以在垂直方向上实现升降操作。

当蜗轮停止旋转时，升降平台则停留在所设定的高度位置。

蜗轮蜗杆升降机的优点是结构简单，传动效率高，具有较大的传动比。

同时，由于螺旋线的特殊形状，使得其能够实现自锁功能，即使在电机停止工作时，也能稳定地保持升降平台的位置。

总之，蜗轮蜗杆升降机通过蜗轮与蜗杆的传动，利用线性运动
实现升降平台的升降功能。

其简洁而高效的工作原理，使得其在垂直运输领域中得到广泛应用。

滚珠丝杠升降机是一种替代液压缸、节约能源、降低维护成本的经济有效的解决方案。

下面告诉大家丝杠升降机的一些注意点。

优点：1.根据客户所选升降机类型，做好现场准备工作。

对于滚珠丝杠升降机，现场应根据尾管长度预留尾管安装空间可采用深坑或焊接钢结构(工程结构)支架。

2.保持各单元中心高一致根据客户选择的电梯、转向器和马达的类型，确定各单元中心高度的差异，然后根据差异选择合适的背板。

确保每个输入轴和输出轴处于同一水平位置非常重要。

3.确保各输入、输出轴的同轴度用联轴器和连杆连接各单元时，应标定同轴度，不得发生倾斜和摔跤。

直线导轨可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类连接挠性联轴器时，浮动量不得超过联轴器的允许范围。

刚性连接时，应确保每个安装和连接的形式和位置公差。

4.更高的传动效率。

与梯形螺杆相比，滚珠螺杆只驱动梯形螺杆的1 / 3，传动效率高。

当滚珠丝杠运行时，螺母内的滚珠不断旋转，达到相同的力度时，滚珠丝杠将会节省更多的电能。

5.更高的精度。

滚珠丝杠升降机始终由世界上高水平的设备生产。

直线导轨可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。

缺点：依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类工厂对研磨、装配、检验等各种工序的工厂环境要求极高。

由于完善的质量控制体系和环境要求，可以保证精度。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。

公司技术力量雄厚，具有多名国内外技术专家，通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

丝杆升降机自锁条件丝杆升降机是一种常见的升降设备，广泛应用于工业、建筑、物流等领域。

为确保升降机在运行过程中的安全性和稳定性，需要通过一些自锁条件来保护。

下面是关于丝杆升降机自锁条件的相关参考内容：1. 动力系统自锁条件：- 电机停止：在电机停止运行时，需要确保升降机不再继续运动。

可以通过安装电机刹车装置或电机断电装置来实现电机停止。

- 电压丢失：当电源供应中断或电压异常时，需要确保升降机能够自动停止工作。

可以通过安装电压监测装置或断电保护装置来实现电压丢失的自锁条件。

2. 机械自锁条件：- 负载保护：当升降机超过额定负载时，需要确保升降机无法继续运行。

可以通过安装负载传感器或过载保护装置来实现负载保护的自锁条件。

- 摆动保护：当升降机出现摆动或倾斜时，需要确保升降机能够自动停止工作，以避免安全事故的发生。

可以通过安装倾斜传感器或摆动限位装置来实现摆动保护的自锁条件。

3. 控制系统自锁条件：- 控制信号中断：当升降机控制信号中断或异常时，需要确保升降机自动停止工作。

可以通过安装控制信号监测装置或故障保护装置来实现控制信号中断的自锁条件。

- 控制盘、遥控器失效：当升降机的控制盘或遥控器失效时，需要确保升降机无法继续运行。

可以通过安装控制盘失效保护装置或遥控器失效保护装置来实现控制盘、遥控器失效的自锁条件。

4. 紧急停止自锁条件：- 紧急停止按钮：当发生紧急情况时，操作人员可以通过按下紧急停止按钮来使升降机立即停止运行。

紧急停止按钮需要具备明显的标志和易于触发的设计，方便操作人员快速反应并进行停止操作。

- 紧急制动装置：当升降机发生紧急情况时，还可以通过安装紧急制动装置来实现紧急停止的自锁条件。

紧急制动装置可以迅速刹住升降机的运动，确保升降机不再继续运行。

以上是关于丝杆升降机自锁条件的相关参考内容。

通过合理安装和配置相应的自锁条件，可以有效提高丝杆升降机的安全性和稳定性，确保升降机在运行过程中的顺畅和可靠。

SWL1、SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100等SWL蜗轮丝杠升降机。

上海锡蓝减速机厂4000-64-9989.产品特点:SWL升降机，SWL蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

SWL升降机，SWL蜗轮丝杆升降机技术参数：1.丝杆升降机提升速度：150mm/min～1800mm/min2.丝杆升降机输入功率：0.55-17.5KW3.丝杆升降机螺距范围：6-25mm4.丝杆升降机承载范围：1T-50T5.丝杆升降机结构形式：电机直联式，单入力轴、双入力轴具体行程可以根据客户的要求订制。

技术参数：1、结构型式：1型——丝杆作轴向移动; 2型——丝杆作旋转运动、螺母作轴向移动。

2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)5、提升承载能力：1kN、2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、50kN、 100kN6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)。

SWL系列蜗轮丝杆升降机产品特点：1、JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

2、价格经济、结构紧凑、操作简单、保养方便。

3、低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，即使没有制动装置也可保持载重。

SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

丝杆升降机联动方式有2台升降机联动，3台升降机的联动，4台升降机联动和8台升降机联动等等。

广泛用于食品，制药，化工，钢铁，冶金，纺织，塑料，造纸等机械设备，流水线等行业。

主要产品有SWL蜗轮丝杆升降机，QWL蜗轮丝杆升降机，JWM梯形丝杆升降机，JWB滚珠丝杆升降机，TRSS蜗轮蜗杆升降机，JRSS蜗轮蜗杆千斤顶，SJA螺旋丝杆升降机，SJB滚珠丝杆升降机，HK螺杆升降机，MA螺旋丝杠升降机升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。

丝杠上的螺母作轴向移动。

装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。
