2.6 标记示例3 尺寸1型升降机的外形结构尺寸见图1和表1,2型升降机的外形结构尺寸见图2和表2。
图1 1型结构形式第12章 升降机表1/mm型号S WL2.5SWL5S WL10S WL15S WL20S WL25SWL35S1行程+20行程+20行程+20行程+20行程+20行程+20 S2行程+110行程+110行程+150行程+190行程+205行程+250 S3150.5193230262317350 A165212235295350430 B120155200215260280 M135168190240280360 N90114155160190210 H97130150176217240h4561.57087102115h1121816202530d(k6)162025283238 d1141721283535键GB10965×5×326×6×458×7×458×7×4510×8×5010×8×70 L——42425880 L1110.5132172213.5221265L2190228280322355430 D486580100130150D198122150185205260D27090100120150180 D345607683114121 D498110130170200210 D5607095108133139 A145.256.266.872.597120A2505863.59595135 A3658086122.5130170b1202517353035b2201818314040 F8.512 6.56810螺杆头部型式ⅠⅡⅢd2(k6)202540507080l1304050606380 l2455173.58092100D798122150185205260D87585105140155200 D940506590100130d3141721262733F1121820202530F2304050606380 F3455173.58092100d4M22×1.5-6g M30×2-6g M42×2-6g M48×2-6g M70×3-6g M80×3-6gl3303950606380125-21-9 www.jia 第12章升降机续表1/mm螺杆头部型式Ⅳl 4455173.58092100d 5506590110130150d 6(H 8)253550607080b 33042607590105l 52537.550607080l 65075100120140160l 785117153.5170204240l 870105130150175220图2 2型结构型式 第12章 升降机表2/mm型号S WL2.5SWL5S WL10S WL15S WL20S WL25SWL35S行程+85行程+100行程+125行程+150行程+170行程+205S1行程+215行程+270行程+335行程+404行程+476行程+535 S2行程+2385行程+300行程+359行程+430行程+513行程+580 A165212235295350430 B120155200215260280 M135168190240280360 N90114155160190210 H100131160194226250 H197131150181211250 h4561.57087102115 h1121416202530 d(k6)162025283238d1141721283535键GB10965×5×326×6×328×7×458×7×4510×8×5010×8×70 L——42425880Ll110.5132172213.5221265L2190228280322355430 D98122150185205260 D16883110140160180A l45.256.266.872.597120A2505863.59595135 A3658086122.5130170 F26.53034395245安全裕度X202025252530 Y331334活动螺母D2D3(h9)F1F2808711012015519050709090130150456075*********151825303535螺杆头部型式ⅠⅡd2(k6)202540507080l1304050608080d4M22×1.5-6g M30×2-6g M42×2-6g M48×2-6g M70×3-6g M80×3-6gl3303950606380325-21-9 www.jia 第12章升降机4 性能参数4.1 升降机的主要性能参数应按表3。

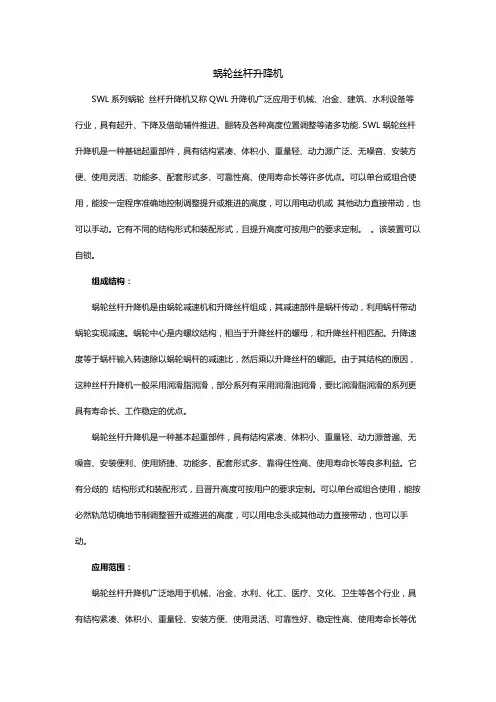

蜗轮丝杆升降机蜗轮丝杆升降机顾名思义就是运用蜗轮蜗杆与丝杠组合来进行直线运动的一种传动方式。
蜗轮蜗杆进行减速，蜗轮与丝杠进行升降、翻转或推进等运动。
鲁德传动提供蜗轮丝杆升降机的设计加工服务，询0534*******。
丝杆升降机作为一种基础起重部件，有多种安装结构型式可选，适合多种工况安装使用。
可以单台安装也可以配减速机、转向箱等部件组合工作平台使用。
丝杆升降机平台可以实现同步升降同一方向旋转，保证设备运行的平稳。
蜗轮丝杆升降机结构型式：1型-蜗轮与螺杆为螺纹联接，螺杆作轴向运动2型-蜗轮与螺杆为键联接，螺杆上配螺母，螺杆上的螺母作轴向运动。
装配型式：螺杆头部型式：1型结构型式螺杆头部分为I型（圆柱型）、II型（法兰型）III型（螺纹型）和IV（变头型）2型结构型式螺杆头部分为I型（圆柱型）和III型（螺纹型）两种蜗轮丝杆升降机选型：升降机选型的主要参数为：起升负荷（KN）、螺杆行程（mm）起升速度（m/min）选型方法实例（仅供参考）：以上图11~图17给出了允许弯曲力矩下，螺杆长度与极限负荷的关系。
根据螺杆行程和起升负荷，查图12~图17，查出所需升降机的型号。
再根据查出的升降机型号和起升负荷查表4（表4是各种型号在不同的起升负荷下所允许的起升速度），若查出的起升速度满足不了要求，则须选用大一规格的升降机，直至满足要求。
例：已知：起升负荷为F=20KN，螺杆行程为200mm，起升速度V=0.45m/min，试求所需升降机。
选择升降机：根据F=20KN，行程200mm，查图12，选择SWL2.5升降机，查表4起升速度V=0.3m/min，满足不了要求，若选SWL5升降机，查看表4起升速度V=0.7m/min，满足要求，应选择SWL5型丝杆升降机。
以上方法只是丝杆升降机选型中的一种，更多详细选型使用欢迎百度鲁德传动进行咨询。
蜗轮丝杆升降机SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能. SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。
可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。
它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。
该装置可以自锁。
组成结构：蜗轮丝杆升降机是由蜗轮减速机和升降丝杆组成，其减速部件是蜗杆传动，利用蜗杆带动蜗轮实现减速。
蜗轮中心是内螺纹结构，相当于升降丝杆的螺母，和升降丝杆相匹配。
升降速度等于蜗杆输入转速除以蜗轮蜗杆的减速比，然后乘以升降丝杆的螺距。
由于其结构的原因，这种丝杆升降机一般采用润滑脂润滑，部分系列有采用润滑油润滑，要比润滑脂润滑的系列更具有寿命长、工作稳定的优点。
蜗轮丝杆升降机是一种基本起重部件，具有结构紧凑、体积小、重量轻、动力源普遍、无噪音、安装便利、使用矫捷、功能多、配套形式多、靠得住性高、使用寿命长等良多利益。
它有分歧的结构形式和装配形式，且晋升高度可按用户的要求定制。
可以单台或组合使用，能按必然轨范切确地节制调整晋升或推进的高度，可以用电念头或其他动力直接带动，也可以手动。
应用范围：蜗轮丝杆升降机广泛地用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业，具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点，可以用电动机或其它动力直接带动，也可以手动。
蜗轮螺杆升降机可以自锁，有不同的结构型式和装配方式。
第47卷第1期2021年2月农业装备技术Agricultural Equipment&TechnologyVol.477.1Feb.2021中"三维％件'境下SWL丝杆升降机的结构234567真陈莉娟，孙挥，娄玉萍(宜兴高等职业技术学校，江苏宜兴214200)摘要：中望三维软件在对机构进行建模的同时，能模拟机构运行的过程，同时还可以演示机构的运动过程，并做成动画文件，用于演示和存档。
以SWL丝杆升降机为例，介绍了三维实体建模过程和方法，并进行升降机的三维装配和升降机的动画演示V关键词：SWL丝杆升降机；中望三维；三维设计;运动仿真Structure design and motion simulation of SWL screw lifter under Zhongwang3D software environmentChen Lijuan,sunHui,Lou Yuping(Yixing Higher vocational School,Yixing214206=Chin:)Absrtact：Zhongwang3D software can simulate the operation process of the mechanism while modeling the mechanism,and can also demonstrate the motion process of the mechanism,and make animation files for demonstration and archiving.Taking SWL screw elevator as an example,this paper introduces the process and method of3D solid modeling,and carries out the3D assembly of the elevator,and carries out the animation demonstration of the elevator.Key words：SWL screw lifter;middle view3D;3D design;motion simulation1设计背景现代科学技术的发展推动了不同学科的交叉与渗透，使机械工业的技术结构、产品、功能与构成发生了巨大变化，特别是2013年我们国家提岀工业4.0之后，工业生产智能化开始了快速发展阶段。
SWL1、SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100等SWL蜗轮丝杠升降机。
上海锡蓝减速机厂4000-64-9989.产品特点:SWL升降机，SWL蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。
SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。
可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。
它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。
SWL升降机，SWL蜗轮丝杆升降机技术参数：1.丝杆升降机提升速度：150mm/min～1800mm/min2.丝杆升降机输入功率：0.55-17.5KW3.丝杆升降机螺距范围：6-25mm4.丝杆升降机承载范围：1T-50T5.丝杆升降机结构形式：电机直联式，单入力轴、双入力轴具体行程可以根据客户的要求订制。
技术参数：1、结构型式：1型——丝杆作轴向移动; 2型——丝杆作旋转运动、螺母作轴向移动。
2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)5、提升承载能力：1kN、2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、50kN、 100kN6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)。

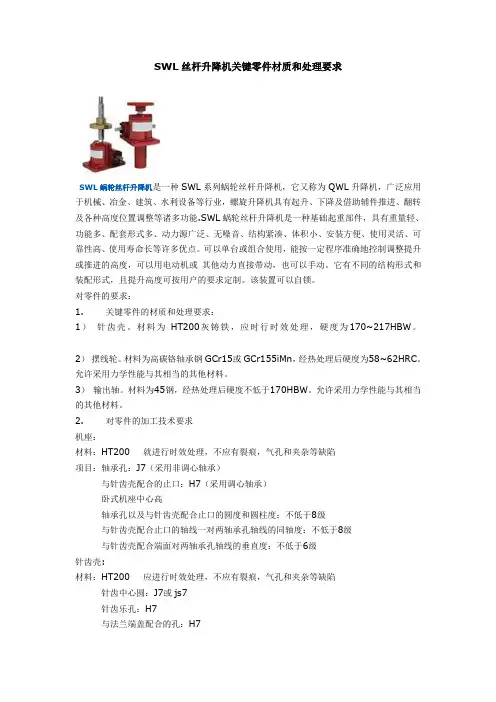

SWL丝杆升降机关键零件材质和处理要求SWL蜗轮丝杆升降机是一种SWL系列蜗轮丝杆升降机，它又称为QWL升降机，广泛应用于机械、冶金、建筑、水利设备等行业，螺旋升降机具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有重量轻、功能多、配套形式多、动力源广泛、无噪音、结构紧凑、体积小、安装方便、使用灵活、可靠性高、使用寿命长等许多优点。
可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。
它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。
该装置可以自锁。
对零件的要求：1. 关键零件的材质和处理要求：1）针齿壳。
材料为HT200灰铸铁，应时行时效处理，硬度为170~217HBW。
2）摆线轮。
材料为高碳铬轴承钢GCr15或GCr155iMn，经热处理后硬度为58~62HRC。
允许采用力学性能与其相当的其他材料。
3）输出轴。
材料为45钢，经热处理后硬度不低于170HBW。
允许采用力学性能与其相当的其他材料。
2. 对零件的加工技术要求机座：材料：HT200 就进行时效处理，不应有裂痕，气孔和夹杂等缺陷项目：轴承孔：J7（采用非调心轴承）与针齿壳配合的止口：H7（采用调心轴承）卧式机座中心高轴承孔以及与针齿壳配合止口的圆度和圆柱度：不低于8级与针齿壳配合止口的轴线一对两轴承孔轴线的同轴度：不低于8级与针齿壳配合端面对两轴承孔轴线的垂直度：不低于6级针齿壳:材料：HT200 应进行时效处理，不应有裂痕，气孔和夹杂等缺陷针齿中心圆：J7或js7针齿乐孔：H7与法兰端盖配合的孔：H7与机座配合的止口：h6针齿销孔的圆度和圆柱度：不低于8级与法兰端盖配合孔的圆度：不低于8级与机座配合止口的圆度：不低于7级针齿中心圆对与法兰端盖配合孔轴线的径向圆跳动：不低于7级针齿销孔轴线对与法兰端盖配合端面的垂直度：不低于6级与机座配合止口的轴线对与法兰端盖配合轴线的垂直度：不低于5级针齿壳两端面平行度：不低于7级蜗轮丝杆升降机的维护与保养丝杆升降机使用寿命至关重要于日常的保养，定期检查升降机机体内润滑油量。

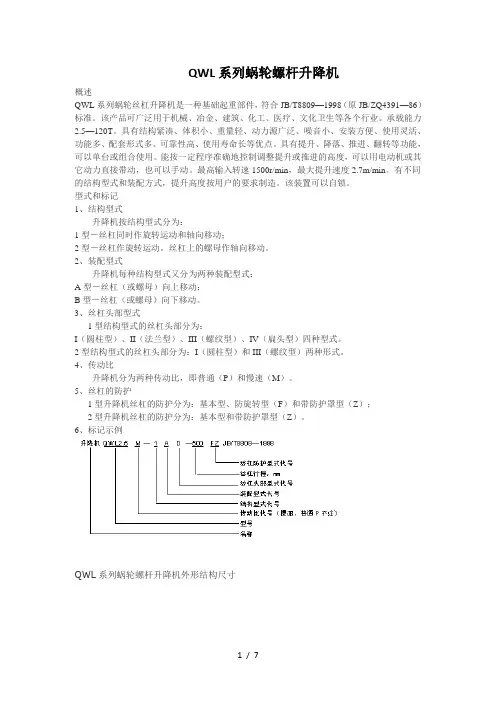

QWL系列蜗轮螺杆升降机概述QWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。
该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。
承载能力2.5—120T。
具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。
具有提升、降落、推进、翻转等功能，可以单台或组合使用。
能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。
最高输入转速1500r/min，最大提升速度2.7m/min。
有不同的结构型式和装配方式，提升高度按用户的要求制造。
该装置可以自锁。
型式和标记1、结构型式升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。
丝杠上的螺母作轴向移动。
2、装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。
3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。
2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。
5、丝杠的防护1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。
6、标记示例QWL系列蜗轮螺杆升降机外形结构尺寸型号QWL 2.5 QWL 5 QWL 10QWL 15QWL 20 QWL 25 QWL35 QWL50 QWL100 QWL120S1行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 S2行程+110 行程+110 行程+150 行程+190 行程+205 行程+250 行程+285 行程+350 行程+400 S3150.5 193 230 262 317 350 416 550 570A 165 212 235 295 350 430 475 526 526B 120 155 200 215 260 280 500 622 622M 135 168 190 240 280 360 385 412 412 N 90 114 155 160 190 210 406 508 508H 97 130 150 176 217 240 280 360 360h 45 61.5 70 87 102 115 121 155 155h112 18 16 20 25 30 32 38 42 d(k6) 16 20 25 28 32 38 38 45 48 d114 17 21 28 35 35 45 48 48键GB11096 5×5×32 6×6×45 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100 14×9×100 L ——42 42 58 80 105 100 190 L1110.5 132 172 213.5 221 265 310 380 380 L2190 228 280 322 355 430 558 610 610D 48 65 80 100 130 150 170 240 240D198 122 150 185 205 260 300 420 4202型升降机的外形结构尺寸型号QWL2.5 QWL5 QWL10QWL15QWL 20 QWL 25 QWL 35 QWL50 QWL100QWL120S 行程+85 行程+100 行程+125 行程+150行程+170 行程+205行程+250 行程+320 行程+330S1行程+215 行程+270 行程+335 行程+404行程+476 行程+535行程+603 行程+815 行程+845S2行程+238.5 行程+300 行程+359 行程+430行程+513 行程+580行程+685 行程+880 行程+910A 165 212 235 295 350 430 475 526 526B 120 155 200 215 260 280 500 622 622 M 135 168 190 240 280 360 385 412 412 N 90 114 155 160 190 210 406 508 508 H 100 131 160 194 226 250 290 375 375 H197 131 150 181 211 250 280 360 360 h 45 61.5 70 87 102 115 121 155 155 h112 14 16 20 25 30 32 38 42 d(k6) 16 20 25 28 32 38 38 45 48 d114 17 21 28 35 35 45 48 48键GB1096 5×5×32 6×6×32 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100 14×9×100L ——42 42 58 80 105 100 100 L1110.5 132 172 213.5 221 265 310 380 380性能参数表注：1.最大许用功率是在环境温度为20℃，工作持续率为每小时20％的条件下的参数。

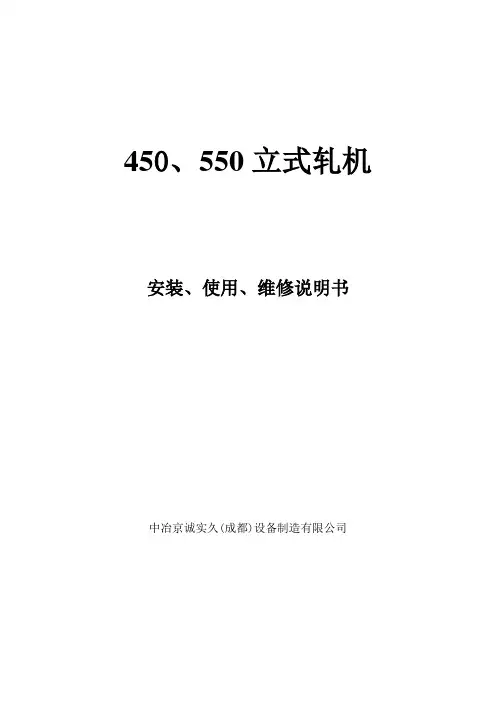

450、550立式轧机安装、使用、维修说明书中冶京诚实久(成都)设备制造有限公司尊敬的客户：您好！感谢您对本公司产品的使用，并愿意继续为您提供优质的产品和满意的售前、售后服务。
尊敬的客户，您使用的轧机是高刚度闭口二辊式立式轧机。
为了使本产品的功能得到最佳发挥。
请您在使用之前仔细、完整地阅读本说明书。
供货范围：序号 名 称数 量备 注 1 2V550 轧机机列 1台 2V 、4V 、6V 、8V 、10V 机列中每台轧机含液压缸、换辊小车、接轴托架、轧机本体、轧机底座。
2 4V550 轧机机列 1台 3 6V450 轧机机列 1台 4 8V450 轧机机列 1台 5 10V450轧机机列 1台 6 备用辊系（不含轧辊、轴承） 5套一、 450、550立式轧机简况： (一)、立式轧机使用环境及条件： 环境温度：-20～＋40℃ 工作环境：不适用于易燃易爆 (二)、立式轧机性能：1）、轧机的最大轧制力：450V: 2000KN ； 550V: 2800KN ； 2）、轧机的轧制力距： 450V: 200KN ．m ； 550V: 350KN ．m ； 3）、轧机的压下形式：手动或液压马达；液压马达型号：1QJM11—0.63Z液压马达转速：4～250r/min ；4)、轧机的升降形式：电动蜗轮升降机升降450V 蜗轮升降机型号: SWL100M —I B Ⅲ—1300FZ 行程：1300mm550V 蜗轮升降机型号: SWL100M —I B Ⅲ—1150FZ 行程：1150mm 提升力: 100t 提升电机型号：TZLD250 功率：22kw5)、轧机的换辊形式：采用液压缸伸缩进行换辊。
横移及换辊液压缸型号：MC25LAB160/100—2300—Ⅰ行程：2300 mm；工作压力：16MPa；6)、轧机的锁紧形式：弹簧锁紧,锁紧力：23KN；液压松开锁紧缸。
缸径/杆径：∮200/∮160；锁紧缸工作压力：10MPa；7)、轧机辊系润滑方式：采用注射或人工加干油润滑脂进行润滑；润滑脂型号：锂基3号二硫化钼。
