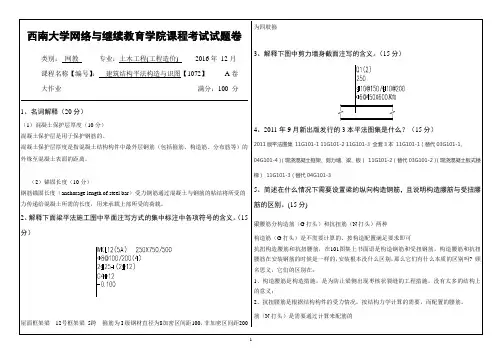

17秋西南大学[1072]《建筑结构平法构造与识图》作业答案

建筑识图与构造练习题库（含参考答案）一、单选题（共65题，每题1分，共65分）1.在一般民用建筑中，不属于小开间横墙承重结构的优点的是( )。

A、结构刚度较大B、有利于组织室内通风C、空间划分灵活D、房屋的整体性好正确答案：C2.多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（），其他尺寸线间的距离为（）。

选( )A、7~10mm不小过10mmB、7~10mm不超过10mmC、不超过10mm7~10mmD、不小过10mm7~10mm正确答案：D3.楼板层通常由( )组成。

A、面层、楼板、地坪B、面层、楼板、顶棚C、垫层、梁、楼板D、支撑、楼板、顶棚正确答案：B4.标高的单位是( )A、mB、kmC、cmD、mm正确答案：A5.若一条直线既平行于V面又平行于H面,则这条直线是( )。

A、水平线B、正平线C、侧平线D、一般位置线正确答案：C6.下列屋顶坡度的表示方法，那一项是错误的。

( )A、1/5、1/10；B、2%、3%；C、0.2、0.1；D、20°、30°。

正确答案：C7.一般建筑跨度30m以上的大跨度建筑采用( )结构。

A、空间B、框架C、板墙D、砌体正确答案：A8.楼梯中间平台下要通行一般其净高度不小于( )。

A、2000mmB、1900mmC、2100mmD、2200mm正确答案：A9.为防止建筑物因沉降不均匀而发生不规则破坏，所设置的缝隙为( )。

A、伸缩缝B、分仓缝C、沉降缝D、防震缝正确答案：C10.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的( )？A、点M位于点N正后方B、点M位于点N正左方C、点M位于点N正上方D、点M位于点N正下方正确答案：C11.为增强建筑物的整体刚度可采取设置( )等措施。

A、勒脚B、圈梁C、预制板D、变形缝正确答案：B12.通常楼梯的踏步数量应该控制在( )。

《建筑构造与识图》习题库及答案《建筑构造与识图》习题库及答案建筑识图部分：一、单选题：（每题1分）1、表示为（B ）。

A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。

A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。

A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。

A.隔墙B.柱子C.大梁D.屋架8、房间的（A）是指平面图中相邻两道横向定位轴线之间的距离。

A．开间 B．进深 C．层高 D．总尺寸9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。

A、H、K、ZB、I、O、QC、I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。

A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。

A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。

A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。

A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（A ）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（）高度为零点参照点。

A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。

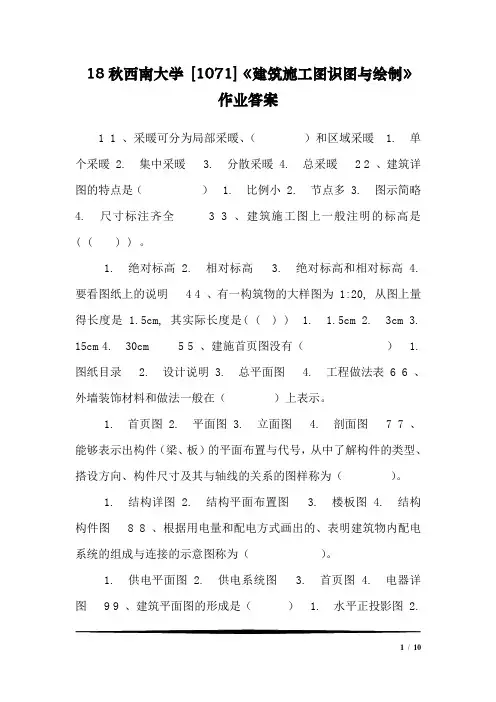

18秋西南大学[1071]《建筑施工图识图与绘制》作业答案1 1 、采暖可分为局部采暖、（）和区域采暖 1. 单个采暖 2. 集中采暖 3. 分散采暖 4. 总采暖2 2 、建筑详图的特点是（） 1. 比例小 2. 节点多 3. 图示简略4. 尺寸标注齐全3 3 、建筑施工图上一般注明的标高是( ( ) ) 。

1. 绝对标高2. 相对标高3. 绝对标高和相对标高4. 要看图纸上的说明 4 4 、有一构筑物的大样图为 1:20, 从图上量得长度是 1.5cm, 其实际长度是( ( ) ) 1. 1.5cm 2. 3cm 3. 15cm 4. 30cm 5 5 、建施首页图没有（） 1. 图纸目录 2. 设计说明 3. 总平面图 4. 工程做法表 6 6 、外墙装饰材料和做法一般在（）上表示。

1. 首页图2. 平面图3. 立面图4. 剖面图 7 7 、能够表示出构件（梁、板）的平面布置与代号，从中了解构件的类型、搭设方向、构件尺寸及其与轴线的关系的图样称为（）。

1. 结构详图2. 结构平面布置图3. 楼板图4. 结构构件图 8 8 、根据用电量和配电方式画出的、表明建筑物内配电系统的组成与连接的示意图称为（）。

1. 供电平面图2. 供电系统图3. 首页图4. 电器详图 9 9 、建筑平面图的形成是（） 1. 水平正投影图 2.1/ 10垂直剖面图 3. 纵向剖面图 4. 水平剖面图 10 、下列拉丁字母中，可以用做定位轴线编号的是（）。

1. L2. I3. O4. Z 11 、（）是建筑施工图的重要组成部分，它详细地表示出所画部位的构造形状、大小尺寸、使用材料和施工方法等。

1. 建筑平面图2. 建筑详图3. 建筑立面图4. 建筑剖面图 12 、如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

1. 建筑平面图2. 建筑立面图3. 建筑剖面图4. 建筑详图 13 、房屋中的（）都画有定位轴线，定位轴线是施工时定位放线和查阅图纸的依据。

五单元一、填空题1、基本几何体称为基本形体，基本形体可称为平面体和曲面体两种。

2、圆柱体是由圆柱面和平面所围成的形体。

圆柱面是直线按一定规律运动形成的轨迹，运动的线叫母线，母线的任一位置称为素线。

3、圆锥体表面上的一般位置点的投影用素线法或纬圆法求得，球体表面上的一般位置点的投影只能用纬圆法求得。

4、组合体的组合类型有叠加型、混合型和切割型三种。

5、识读组合体投影图的基本方法有形体分析法和线面分析法。

6、被平面截割后的形体称为截切体。

截割形体的平面称为截平面。

截平面与形体表面的交线称为截交线。

7、同坡屋面的正投影图中，空间互相平行的屋面其投影必定平行。

8、圆柱被平面截切后的截交线形状有圆、椭圆和矩形三种。

9、当截平面与圆锥轴线倾斜时，其截交线一般为曲线加直线。

10、两立体相交称为相贯，这样的立体称为相贯体，它们表面的交线称为相贯线。

二、选择题1、体表面数最少的形体是D 。

A、三棱柱B、三棱锥C、圆锥D、球2、四棱台的一个投影反映底面实形，另两个投影为D 。

A、圆B、三角形C、矩形D、梯形3、在曲面体中，母线是曲线的是D 。

A、圆柱B、圆锥C、圆台D、球4、圆锥的四条轮廓素线在投影为圆的投影图中的投影位置B 。

A、在圆心B、在中心线上C、在圆上D、分别积聚在圆与中心线相交的四个交点上5、在形体表面上取点，首先应A 。

A、判断点所在的面B、作出辅助直线C、作出辅助圆线D、直接求6、若圆锥面上某个点的W 、V 面投影均不可见，则该点在圆锥面上的位置正确的是的是 D 。

A 、左前方、左前方B 、右前方、右前方C 、左后方、左后方D 、右后方、右后方7、若球面上某个点的H 、V 面投影均可见，W 面投影不可见，则该点在球面上的位置正确的是的位置正确的是 D 。

A 、左后上方、左后上方B 、左前下方、左前下方C 、右后下方、右后下方D 、右前上方、右前上方8、同坡屋面中檐口线相交的两个坡面相交，其交线为、同坡屋面中檐口线相交的两个坡面相交，其交线为 C 。

建筑识图与构造习题集答案建筑识图与构造习题集答案建筑识图与构造是建筑学专业的一门重要课程，它涉及到建筑设计和施工的方方面面。

通过学习建筑识图与构造，学生可以了解建筑的各种图纸和施工细节，掌握建筑的构造原理和技术要求。

在学习过程中，习题集是非常重要的辅助教材，它可以帮助学生巩固所学知识，提高解题能力。

下面是建筑识图与构造习题集的一些典型题目及其答案。

题目一：请解释建筑平面图中的比例尺是什么意思？答案：建筑平面图是建筑设计师用来表达设计意图和构造细节的重要工具。

为了使平面图能够准确地表达设计尺寸和比例关系，设计师会在平面图上标注比例尺。

比例尺是指平面图上的长度与实际长度之间的比值关系。

比如，如果平面图上标注的比例尺是1:100，那么图上的1毫米表示实际长度的100毫米。

比例尺的选择要根据图纸的大小和内容来确定，通常会选择能够清晰表达设计意图的比例尺。

题目二：请解释建筑立面图中的标高线是什么意思？答案：建筑立面图是建筑设计师用来表达建筑外观和立面细节的重要工具。

为了使立面图能够准确地表达建筑高度和标高关系，设计师会在立面图上标注标高线。

标高线是指建筑各个部位的高度相对于某一基准点的高度差。

通过标高线，可以清晰地了解建筑的层高、楼层分布和各个部位的高度差。

标高线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑高度关系的标高线。

题目三：请解释建筑剖面图中的剖面线是什么意思？答案：建筑剖面图是建筑设计师用来表达建筑内部结构和构造细节的重要工具。

为了使剖面图能够准确地表达建筑内部结构和构造关系，设计师会在剖面图上标注剖面线。

剖面线是指建筑在某一平面上被切割后的截面线。

通过剖面线，可以清晰地了解建筑的空间结构、构造方式和各个部位的连接关系。

剖面线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑内部结构和构造关系的剖面线。

题目四：请解释建筑细部图中的细部标注是什么意思？答案：建筑细部图是建筑设计师用来表达建筑细节和施工要求的重要工具。

《建筑识图与房屋构造》课后习题答案（1）第一章制图基本知识1、什么是投影？投影分为几类？形体的影子就发展成为能满足生产需要的投影图，简称投影。

分为中心投影和平行投影。

2、正投影有哪些特点？1）真实性2）积聚性3）类似性4）从属性5）定比性6）平行不变性3、什么是三等关系？V、H两面投影都反映形体的长度，展开后所反映形体的长度不变，因此画图时必须使它们左右对齐，即“长对正”的关系；同理，H、W面投影都反映形体的宽度，有“宽相等”的关系；V、W面投影都反映形体的高度，有“高平齐”的关系，总称为“三等关系”。

4、形体的三面投影图是怎样形成的?将形体置于三面投影体系中，且形体在观察者和投影面之间。

形体靠近观察者一面称为前面，反之称为后面。

由观察者的角度出发，定出形体的左、右、上、下四个面。

由安放位置可知，形体的前、后两面均与V面平行，顶底两面则与H面平行。

用三组分别垂直于三个投影面的投射线对形体进行投影，就得到该形体在三个投影面上的投影。

5、点的投影和坐标有怎样的关系?把三投影面体系当作直角坐标系，则各投影面就是坐标面，各投影轴就是坐标轴,点到三个投影面的距离，就是相应的坐标数值。

空间A点的坐标可表示为: A (X,Y,Z)；而点的每个投影只反映两个坐标，其投影与坐标的关系如下：（1）A点的H面投影a可反映该点的X和Y坐标；（2）A点的V面投影a′可反映该点的X和Z坐标；（3）A点的W面投影a″可反映该点的Y和Z坐标6、如何判别两点的相对位置?空间两点的相对位置是以其中某一点为基准来判断另一点在该点的前后、左右、上下的位置，这可用点的坐标值的大小或两点的坐标差来判定。

具体的说就是：X坐标大者在左边，X坐标小者在右边；Y坐标大者在前边，Y坐标小者在后边；Z坐标大者在上边，Z坐标小者在下边。

7.什么是重影点? 如何判别重影点的可见性?当空间两点位于某一投影面的同一投射线上时，则此两点在该投影面上的投影重合，此两点称为对该投影面的重影点。

识图与房屋构造习题册答案识图与房屋构造习题册答案在学习建筑学的过程中，识图与房屋构造是非常重要的一部分。

通过识图，我们能够更好地理解建筑设计与结构的原理，而房屋构造则是实现建筑设计的关键。

为了帮助学生更好地掌握这一知识点，教师们通常会布置习题册，其中包含了一系列与识图与房屋构造相关的问题。

本文将为大家提供一些关于识图与房屋构造习题册的答案，希望能够帮助大家更好地理解这一知识点。

一、识图1. 在建筑平面图中，常用的符号有哪些？建筑平面图中常用的符号有墙体、门窗、家具、设备等。

墙体一般用实线表示，门窗则用虚线表示。

家具和设备的符号各有不同，常见的有床、桌子、椅子、水槽等。

2. 如何理解建筑立面图？建筑立面图是建筑物外部的垂直投影图，它展示了建筑物的外观特征和立面构造。

通过立面图，我们可以了解建筑物的外部形态、窗户的位置和大小、墙体的高度等信息。

3. 什么是剖面图？剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。

通过剖面图，我们可以看到建筑物的地基、墙体、楼板、屋顶等构造细节。

二、房屋构造1. 什么是结构体系？结构体系是指建筑物的整体结构组织形式，包括了建筑物的框架、柱、梁、墙等构件的布置和连接方式。

常见的结构体系有框架结构、框剪结构、悬挑结构等。

2. 什么是荷载？荷载是指作用在建筑物上的外力，包括了静力荷载和动力荷载。

静力荷载主要包括自重、雪荷载、风荷载等，而动力荷载则包括地震荷载、人员活动荷载等。

3. 如何计算梁的尺寸？梁的尺寸计算需要考虑到梁的跨度、荷载和材料的强度等因素。

一般来说，梁的截面尺寸应满足强度和刚度的要求，同时还需要考虑梁的整体稳定性。

4. 如何计算柱的尺寸？柱的尺寸计算需要考虑到柱的高度、荷载和材料的强度等因素。

一般来说，柱的截面尺寸应满足强度和稳定性的要求，同时还需要考虑柱的整体刚度。

总结起来，识图与房屋构造是建筑学中非常重要的一部分。

通过识图，我们能够更好地理解建筑设计与结构的原理，而房屋构造则是实现建筑设计的关键。

《建筑识图与构造》习题库（含参考答案）1、关于楼梯平台宽度的问题，下列说法错误的是( )A、平台宽度≥楼梯段宽度；B、一般楼梯平台宽度≥1.1m；C、医院主楼梯的梯段宽度不应小于1.65m，平台深度不应小于2m；D、楼梯平台净宽≤楼梯段宽度。

答案：D2、屋面分格缝处常用的密封材料为( )。

A、水泥砂浆；B、油膏；C、细石混凝土；D、防水砂浆。

答案：B3、垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、2个C、3个D、0个答案：B4、屋顶设计最核心的要求是( )。

A、美观B、承重C、防水D、保温、答案：C5、用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线两端点的X坐标差B、直线两端点的Y坐标差C、直线的实长D、直线两端点的Z坐标差答案：B6、称为建筑物的是( )A、水塔B、蓄水池C、体育馆D、烟囱答案：C7、已知M点在N点正前方，则M和N两点的( )坐标值不相等A、X方向B、Y方向C、Z方向D、所有方向答案：B8、下列哪种建筑的楼梯坡度可以略大些？( )A、教学楼；B、医院；C、住宅楼；D、影剧院。

答案：C9、下列平屋顶的各构造层次中，那一项不是主要构造层。

( )A、承重结构层；B、防水构造层；C、找平（找坡）层；D、保温隔热层。

答案：C10、民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是( )A、旅馆B、宿舍C、疗养院D、幼儿园答案：B11、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于( )。

A、900mmB、1000mmC、1100mmD、1200mm答案：C12、下面哪些楼梯不可以作为疏散楼梯( )。

A、直跑楼梯B、剪刀楼梯C、螺旋楼梯D、多跑楼梯答案：C13、建筑立面图不可以用( )命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线答案：C14、引出线应以( )绘制。

A、点画线B、中实线C、细实线D、粗实线答案：C15、在下列基础类型中，可不受刚性角限制的是( )A、砖基础B、毛石基础C、砼基础D、钢筋砼基础答案：D16、安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、20B、30C、40D、50答案：A17、地下室防潮构造做法中，在做好外墙防潮层后，需在外侧回填低渗透性的土壤，并逐层夯实，其宽度为( )mm。

建筑识图与构造练习题库与答案一、单选题（共100题，每题1分，共100分）1.下列选项中，不是建筑剖面图所表达的内容的是（）。

A、楼面、阳台、楼梯平台的标高B、门窗洞口、窗间墙等的高度尺寸C、外墙表面装修的做法D、各层梁板、楼梯、屋面的结构形式、位置正确答案：C2.建筑高度超过（）的民用建筑为超高层建筑。

A、50mB、90mC、100mD、60m正确答案：C3.框架梁上有架立钢筋时，架立钢筋与非贯通钢筋的搭接长度是（）。

A、300mmB、150mmC、200mmD、250mm正确答案：B4.下列有关移出断面图说法错误的是（）A、断面图画在靠近形体的一侧或端部B、断面图按次序依次排列C、绘制的断面图可适当放大比例D、断面图图名以剖切符号的编号命名,如“X—X断面图”正确答案：D5.图幅就是（）的大小。

A、图纸的大小B、建筑物在图上具有的范围大小C、图框的大小D、图纸内所画建筑物的大小正确答案：A6.非封闭结合的纵向定位轴线应是（）。

A、屋架外缘与上柱外缘重合B、上柱内缘与纵向定位轴线重合C、屋架外缘与外墙内缘重合D、屋架外缘与上柱内缘重合正确答案：D7.下列天窗中，不能兼作采光、通风的是（）天窗。

A、平天窗B、横向下沉式C、M形D、锯齿形正确答案：A8.构造柱的最小截面尺寸为。

（）A、240mm*110mmB、240mm*240mmC、240mm*180mmD、240mm*220mm正确答案：C9.同一图幅内应当选用同一个线宽组，当粗实线线宽取1mm时，细实线应取（）。

A、0.3mmB、0.25mmC、0.2mmD、0.5mm正确答案：B10.外墙外侧墙脚处的排水斜坡构造称为（）。

A、墙裙B、勒脚D、散水正确答案：D11.当建筑物为柱承重且柱距较大时宜采用（）A、筏片式基础B、条形基础C、井格式基础D、独立基础正确答案：D12.对于砌块长度方向的错缝搭接有一定要求，小型空心砌块上下皮的搭接长度应不小于（）mm。

第二章平法梁单选1表示框架梁第1号，4跨，无悬挑。

应该是（ C）。

A.KL1(4A)；B.KL1(4B)；C.KL1(4)；D.KZL1(4)2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。

A.腋长300；B. 腋长700；C. 腋长400；D. 腋长250。

3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。

A. 箍筋为HPB300级钢，直径为10mm；B. 加密区间距为100，非加密区间距为200，均为双肢箍；C. 加密区间距为100，四肢箍；D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( B )。

A. 框架梁上部有4根通长筋，2根20，2根12；B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；D. 框架梁下部有4根通长筋，2根20，2根12。

5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。

A. 框架梁配有1排底筋， 6φ25，全部伸入支座；B. 框架梁配有1排底筋， 6φ25，其中2φ25伸入支座，4φ25不伸入支座；C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为2φ25，伸入支座。

6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。

（A ）附加箍筋或弯起钢筋；（B ）附加箍筋或鸭筋；（C ）附加箍筋或吊筋； （D ）附加箍筋或浮筋。

7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处，其中n l 指( D )。

A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。

《建筑识图与构造》（75分）一、填空：15%1、点的水平投影到OX轴的距离等于空间点到面的距离。

2、投影面垂直线的投影特征为3、在曲面体上定点的方法一般有和两种。

4、正投影图中的每个线框可以是、、、5、楼梯详图一般包括、、。

6、详图符号的含义是。

7、图样的比例的含义是，比例的大小是指的大小。

8、轴测投影轴的长度与空间坐标轴长度的比值称为。

二、单项选择10%1、轴测投影是用投影法绘制的平面投影图A、正投影B、斜投影C、平行投影D、中心投影2、投射方向垂直于投影面所得到的投影称为A、正投影B、斜投影C、平行投影D、中心投影3、下列标高正确的是4、图样轮廓线之外尺寸线，距离图样最外轮廓线不小于mm。

A、15B、12C、10D、85、平面图、剖面图、立面图在建筑工程图比例选用中常用A、1：500 1：200 1：100B、1：1000 1：200 1：50C、1：50 1：100 1：200D、1：50 1：25 1：106、常用的建筑材料中多孔材料的图例正确的是7、、下列构件代号正确的是A、挡雨板或檐口板-YBB、基础-JCC、柱间支撑—CCD、天窗端壁—CD8、现浇钢筋混凝土板的配筋图中，底层钢筋的弯钢应A、向上或向右B、向上或向左C、向下或向右D、向下或向左9、基础的埋置深度，是从至基础底面的距离A、室内±0.000处B、室外地坪C、室内地面与室外地坪中的较低处10、尺寸线用来表示A、所注尺寸范围B、尺寸的起止C、尺寸方向D、尺寸大小三、判断：（对打√，错打╳）1、剖面图包含断面图（）2、半剖用于对称物件剖切，全剖面图只用于不对称物件剖切（）3、在剖面图中，剖切到的断面应画出材料图例（）4、投影图中，每条线表示的空间情况是垂直于投影面的平面（）5、A2图幅是b*l=420*594，C=5，a=25 （）6、若长仿宋题字是10号，则字宽就是10mm （）7、标注球的半径、直径时应在尺寸数字前加注符号R，ф（）8、尺寸界限、尺寸线、尺寸起止符号都用细是实线绘制（）9、三面投影图中的类似性通常指几个图形相似，对应边成比例（）10、曲面体指全部由曲面围成的几何体（）四、作图：25%1、四心圆弧作椭圆4% （留必要作图线）2、根据两面投影补第三投影，并求表面上点的长轴60mm，短轴40mm 其他投影5%3、根据轴测图画三面正投影图（尺寸在土中1：1量取）6%4、分析A、B、C所在平面位置3%5、画1-1剖面图4%A是面，B是面，C是面6、补第三视图3% 五、读图15%（一）基础详图1、基础墙厚为mm2、室内外高差m3、圈梁底标高为4、基础宽度为mm5、基础埋置深度为室内地面以下6、防潮层在室内地面以下mm（二）读立面图与剖面图1、若按立面图两端轴线编号标注，该南立面图可以称为2、阳台侧面装修做法是3、立面图的外形轮廓线用室外地平线用4、女儿墙顶面处的标高为5、房屋的总高度为米6、剖面图中涂黑部分建筑材料是7、窗台高度为m，窗高是mm8、各层层高为m参考答案：一、填空：1、V面2、直线在它垂直的投影面上的投影积聚为一点；另两个投影面上的投影平行于同一投影轴，且反映实长。

《建筑构造与识图》复习资料答案单元1子单元1 投影知识一、单选题1.C2.A3.C4.B5.C6.D7.B8.C9.C 10.C11.D 12.B 13.D 14.B 15.C 16.C 17.B 18.B 19.C 20.D21.B 22.D 23.A 24.D 25.A二、填空题1. H W V2.W Z H X 23.上下4.15 25 105.一般位置直线投影面平行线投影面垂直线6. 一般位置平面投影面平行面投影面垂直面７．根据图①，判断直线与平面的空间位置关系：1）直线SA是正平线；直线BC是正垂线；直线SB是一般位置线；直线AB是水平线；直线SC是一般位置线；2）平面SBC是正垂面；平面ABC是水平面。

8.根据图②，在投影图上注明空间形体各表面的三面投影，并判断其空间位置。

P为侧垂面；Q为侧平面；R为正平面； N为水平面。

9.根据断面图在视图上的位置不同，可分为移出断面图、中断断面图、重合断面图三种。

10.根据不同剖切方式，剖面图有全剖面图、半剖面图、阶梯剖面图、旋转剖面图、局部剖面图五种。

子单元2 建筑制图知识一、单选题1.D2.A3.C4.A5.A6.A7.D8.B9.A 10.D11.A 12.D 13.A 14.C 15.C 16.D 17.B 18.B 19.D 20.C21.B 22.D 23.B 24.B 25.C 26. C 27.D 28.C 29.C 30.B31.A 32.A 33.A 34.D 35.C 36.D 37.A 38.C 39.B 40.A41.C 42.D二、填空题1. 2:12．建筑工程制图中图线宽度可分为粗、中粗、中、细四种，线宽比为 1： 0.7 ： 0.5 ： 0.25 。

3．图纸中图示比例1：100指图形与实物相对应的线性尺寸之比。

4. J103 2 55. 14mm 粗实线6. 24mm 细实线7. 风玫瑰 8. 细单点长画线9. 尺寸线、尺寸界线、尺寸起止线和尺寸数字10.对称符号由对称线和两端的两对平行线组成，对称线用细单点长画线绘制。

平法识图考试和答案一、单项选择题（每题2分，共10题，共20分）1. 平法识图是指使用平面图和剖面图来表达建筑物的结构信息，以下哪项不是平法识图的特点？（）A. 信息量大B. 直观性强C. 易于修改D. 便于施工答案：C2. 在平法识图中，以下哪项不是平面图的主要作用？（）A. 表达建筑物的平面布局B. 表达建筑物的立面设计C. 表达建筑物的尺寸和位置D. 表达建筑物的平面形状答案：B3. 平法识图中的剖面图主要用于表达建筑物的哪方面信息？（）A. 内部结构B. 外部装饰C. 材料选择D. 施工方法答案：A4. 在平法识图中，以下哪项不是建筑物的基本信息？（）A. 建筑物的尺寸B. 建筑物的位置C. 建筑物的用途D. 建筑物的施工单位答案：D5. 平法识图中，建筑物的尺寸通常用以下哪种方式表示？（）A. 文字描述B. 数字标注C. 图形符号D. 颜色区分答案：B6. 在平法识图中，以下哪项不是建筑物的结构信息？（）A. 梁的尺寸B. 柱的布置C. 墙体的材料D. 建筑物的朝向答案：D7. 平法识图中，建筑物的平面图和剖面图之间的关系是？（）A. 相互独立B. 相互补充C. 完全相同D. 互不相关答案：B8. 在平法识图中，建筑物的剖面图通常位于平面图的哪个位置？（）A. 顶部B. 底部C. 左侧D. 右侧答案：B9. 平法识图中，建筑物的尺寸标注通常使用哪种单位？（）A. 米B. 厘米C. 毫米D. 英寸答案：C10. 在平法识图中，建筑物的平面图和剖面图的比例尺通常是？（）A. 1:1B. 1:100C. 1:500D. 1:1000答案：B二、多项选择题（每题3分，共5题，共15分）11. 平法识图的主要优点包括哪些？（）A. 信息量大B. 直观性强C. 易于修改D. 便于施工答案：ABD12. 在平法识图中，建筑物的基本信息通常包括哪些？（）A. 建筑物的尺寸B. 建筑物的位置C. 建筑物的用途D. 建筑物的施工单位答案：ABC13. 平法识图中，建筑物的结构信息通常包括哪些？（）A. 梁的尺寸B. 柱的布置C. 墙体的材料D. 建筑物的朝向答案：ABC14. 在平法识图中，建筑物的剖面图的主要作用包括哪些？（）A. 表达建筑物的内部结构B. 表达建筑物的外部装饰C. 表达建筑物的材料选择D. 表达建筑物的施工方法答案：A15. 平法识图中，建筑物的尺寸标注通常使用哪些方式？（）A. 文字描述B. 数字标注C. 图形符号D. 颜色区分答案：BC三、判断题（每题2分，共10题，共20分）16. 平法识图是一种使用平面图和剖面图来表达建筑物的结构信息的方法。

房屋建筑学1：[论述题]读图题：由图简述房屋的组成及其作用？参考答案：答：右上图所示为一幢三层楼的建筑。

楼房第一层为底层（或一层、首层），往上数为二层、三层...顶层（本例的三层即为顶层）。

房屋由许多构件、配件和装修构造组成。

它们有些起承重作用，如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用，如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。

2：[单选题]下列叙述中不正确的是（）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位A：3%表示长度为100.高度为3的坡度倾斜度B：指北针一般画在总平面图和底层平面图上C：总平面图中的尺寸单位为毫米，标高尺寸单位为米D：总平面图的所有尺寸单位均为米，标注至小数点后二位参考答案：C 3：[单选题]7-9层的住宅属于（）A、低层B、多层C、中高层 D 、高层参考答案：C4：[单选题]一级建筑的耐久年限为（）年。

A、15-25B、25-50C、50-100D、100以上参考答案：D5：[单选题]剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm 参考答案：A6：[单选题]建筑的耐火等级可分为( )级。

A、3B、4C、5D、6参考答案：B7：[单选题]建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明参考答案：B8：[单选题]下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

参考答案：D9：[单选题]详图索引符号为圆圈内的3表示( )。

题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。

（）::判断题:: CJQ表示窗井墙。

（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。

题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。

题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。

题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。

题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。

（）选择一项：对错反馈回答正确正确的答案是“对”。

1、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）。

1. L（悬挑梁净长）-保护层2. 0.85*L（悬挑梁净长）3. 0.8*L（悬挑梁净长）4. 0.75*L（悬挑梁净长）2、当图纸标有：JZL1（2A）表示？（）1. 1号井字梁，两跨一端带悬挑2. 1号井字梁，两跨两端带悬挑3. 1号剪支梁，两跨一端带悬挑4. 1号剪支梁，两跨两端带悬挑3、剪力墙单洞口连梁锚固值为L aE且不小于（）。

1. 500mm2. 600mm3. 750mm4. 800mm4、当梁的腹板高度h w大于多少时必须配置构造钢筋？其间距不得大于多少？（）1. 450mm 250mm2. 800mm 250mm3. 450mm 200mm4. 800mmm 200mm5、梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋长度为（）。

1. 1/5Ln+锚固2. 1/4Ln+锚固3. 1/3Ln+锚固4.其他值6、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为（）。

1. 10d 85mm中取大值2. 10d 75mm中取大值3. 12d 85mm中取大值4. 12d 75mm中取大值7、当纵向钢筋搭接接头面积百分率为50%时，纵向受拉钢筋的修正系数为（）。

1. 1.22. 1.43. 1.64. 1.88、板块编号中WB表示？（）1.现浇板2.悬挑板3.延伸悬挑板4.屋面现浇板9、某框架截面尺寸250×600mm，四级抗震，该梁的箍筋加密区长度为（）。

1. 5002. 9003. 12004.无法确定10、带肋钢筋钢筋的直径大于25mm时，受拉钢筋的锚固长度系数为（）。

1. 1.252. 1.13. 0.84. 0.711、架立钢筋同支座负筋的搭接长度为（）。

1. 10d2. 12d3. 1504. 15d12、图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
