涂层表面缺陷分析

海工混凝土防腐涂层常见缺陷及解决对策海工混凝土防腐涂层是保护结构物免受海洋环境侵害的重要措施之一。

然而，这种涂层经常会出现缺陷，影响其防腐性能。

以下是海工混凝土防腐涂层常见的缺陷及解决对策。

1. 防腐涂层脱落防腐涂层脱落是防腐涂层最常见的缺陷之一。

造成这个问题的主要原因是涂层与基材之间的粘结力不足。

解决方法包括：（1）选用适合海工混凝土表面的底漆和面漆。

（2）清洁表面，确保其光洁、干燥、油污和其他污染物无法影响涂层的粘结。

（3）在涂层之间擦拭底漆和面漆之间的过渡层。

2. 防腐涂层龟裂防腐涂层龟裂是指涂层表面出现裂纹，降低其防腐能力。

它的发生原因可以是材料的老化、扩张（由于温度变化等原因）、基材和涂层之间的不兼容性等。

解决方法包括：（1）更换老化的涂层。

（2）减少基材和涂层之间的不兼容性。

（3）添加一定的粘结剂增强涂层。

3. 防腐涂层氧化防腐涂层氧化是指涂层的颜色变暗，光泽度降低。

造成这个问题的主要原因是涂层表面与氧气、水蒸气和其他环境因素接触导致。

解决方法包括：（1）涂抹抗氧化剂的底漆或面漆。

（2）时常检查涂层的状态，及时修复受损涂层。

（3）对涂层进行表面处理以获得良好的光洁度。

4. 防腐涂层返锈防腐涂层返锈是指在涂层下出现锈蚀。

它的发生原因可以是基材表面未完全清洁或底漆涂层不足。

解决方法包括：（1）正确清洁基材表面，以确保完全的脱脂和去污。

（2）确保底漆涂层充分涂抹整个基材表面。

（3）涂层下检查并及时修复受损处。

总的来说，为了确保海工混凝土防腐涂层的质量，我们需要选择适合的材料、设备和方法，严格控制施工质量，对于出现的问题及时进行修复，保证涂层的有效防护效果和安全使用寿命。

油漆涂层外观质量缺陷
(本文被浏览110次)
(1)干喷：油漆未达到被涂表面即干燥而成粉末状; 油漆达到了被涂表面，但已干燥而不能成膜; 油漆达到了被涂表面，但是油漆还未全部干燥却看上去已成膜。

(2)气泡：涂层表面凸起，内部含有空气或溶剂或水的小泡;涂层干燥过程中，空气或溶剂或水因受热蒸发起泡或使小泡破裂而成凹坑。

(3)尾流、条纹：尾流是指喷嘴喷出的扇形“喷雾”，两端或者中间有较粗的线条形的“漆流”;条纹是指上述“漆流”已喷涂于涂面上，并已成形而呈现条状凸起。

(4)流挂：顶部，—般像冷凝水的水滴状，严重的像已凝固的小水柱;立壁，像凝固的向下流动的水流，流动状态处涂层很薄，两个边缘及向下流动的凝固处，则有较高的凸起;立壁和平面的结束部存在厚厚的堆积。

(5)咬底：覆盖油漆将原涂层“吊起”，并使表面呈现皱皮形状。

(6)结皮：涂层表面呈现凹凸不平，像橘子皮的形状。

(7)流散：某—点的一起去向四周扩散，涂层干燥定型后呈现死火山口的形状。

(8)涂层不干或干燥缓慢：超过了规定的干燥时间仍不干燥，超过了规定的固化时间仍不固化。

(9)发白：涂层表面失去本色，而呈现整体的或局部的乳白色。

(10)针眼：像缝纫针的针尖—样大小的孔散布于涂层表面。

术语1油漆涂层缺陷用语起泡涂层表面呈现鼓包的现象针孔漆膜表面呈现针状小孔或毛孔的现象起皱漆膜表面呈现凹凸不平且无规则线状褶皱的现象桔皮漆膜表面呈现桔皮状纹路的现象露底）漏涂或未能完全覆盖前道涂层或材料色泽的现象遮盖不良涂敷过薄或涂料遮盖力差使底色隐约可见的现象裂纹漆膜表面呈现不规则，深浅不同断裂纹路的现象漆膜表面呈现脱落漆膜从涂面呈现片状脱离的现象麻点（凹陷）涂层表面因水，油等异物影响致使涂料不能均匀附着，产生抽缩形式泡疤而呈现凹坑的现象流痕（流漆）喷涂在垂直面上的涂料向下流动，使漆面产生条痕的现象。

严重时称为流挂杂漆（发花）漆膜表面呈现不相溶的色点或块状的现象颗粒漆膜表面附着颗粒状物质的现象锈痕漆膜中产生锈点或接缝处呈现锈斑的现象砂纸纹涂装干燥后，面漆仍可清楚地见到砂纸打磨纹的现象碰划伤漆膜表面受外力碰伤而呈划痕的现象2表面油漆涂层质量表面油漆涂层质量检验包括：缺漆（露底）、起泡、裂纹、脱落、锈痕、麻点、流痕、起皱、桔皮、针孔、杂漆、颗粒、脏污、划伤、砂纸纹、遮盖不良、层光滑平整度等缺陷，并检验漆膜硬度、厚度、附着力、鲜映性、光泽度参数等注：漆膜厚度、漆膜附着力、漆膜光泽、漆膜鲜映度等项目可酌情进行考核注：漆膜厚度、漆膜附着力、漆膜光泽、漆膜鲜映度等项目可酌情进行考核漆膜硬度铅笔检验方法 铅笔检验法是以一定硬度的铅笔刻划漆层，以目测漆膜划痕的深浅程度表示漆膜硬度。

1 检验工具1.1 中华牌高级绘图铅笔，规格为 H 、HB 、B 三种。

1.2 绘图用橡皮或绒布2 检验条件2.1 被检产品涂层表面漆膜必须干燥、洁净（被检表面应尽量避免选择醒目及影响外观的部位）。

2.2铅笔芯直径为1.8mm以上，长度为3mn左右，笔尖圆平。

3检验方法用手握住铅笔，铅笔与被检漆膜表面保持45度角，推进速度约8mm/s推力要保持均匀，用力以不折断铅芯为限。

在被检部位往返进行 5 次后，用橡皮或绒布将铅笔炭灰擦去，以目测检验漆膜划痕的深浅及明显程度。

ABCD一、涂层缺陷概述涂层在各种工业和日常应用中广泛存在，其质量对于保护基体材料、提供美观外观以及实现特定功能（如防腐蚀、绝缘、耐磨等）起着至关重要的作用。

然而，在涂层的制备和使用过程中，常常会出现各种各样的缺陷，这些缺陷不仅影响涂层的外观，更可能严重损害其性能，导致基体材料过早失效，增加维护成本和安全风险。

涂层缺陷的产生原因复杂多样，涉及到涂层材料本身的特性、涂装工艺的各个环节、基体材料的预处理情况以及使用环境等多个因素。

因此，对涂层缺陷进行全面、深入的分析，并制定有效的处理办法，是确保涂层质量和性能的关键所在。

二、常见涂层缺陷分析（一）流挂流挂是指在涂层垂直表面上，涂料由于重力作用而产生不均匀流淌和下坠的现象，形成类似泪痕或幕帘状的外观缺陷。

- 产生原因：涂料的粘度太低，无法抵抗重力的影响；涂装时涂层过厚，超过了涂料在特定条件下的允许厚度；喷枪的喷雾压力不足或喷枪与被涂表面的距离太近，导致涂料雾化不良，大颗粒涂料容易流淌；环境温度过低，涂料干燥速度过慢，给涂料流淌提供了足够的时间。

- 影响：流挂严重影响涂层的外观均匀性和平整度，使涂层表面不美观。

在流挂区域，涂层厚度不均匀，可能导致局部涂层性能下降，如防腐性能、耐磨性能等，降低涂层对基体材料的保护作用。

对于一些对外观要求较高的产品，如汽车、家具等，流挂缺陷会使其商品价值大打折扣。

（二）桔皮桔皮是指涂层表面呈现出类似桔子皮的粗糙纹理，表面不光滑，有凹凸不平的现象。

- 产生原因：涂料本身的流平性差，无法在涂装后自动流平形成光滑表面；在涂装过程中，溶剂挥发速度过快，涂料表面迅速干燥形成硬壳，而内部涂料仍在流动，导致表面不平整；喷枪的雾化效果不佳，涂料喷出后形成的颗粒大小不均匀，较大颗粒在干燥后形成凸起；施工环境温度过高或过低、湿度不合适等也会影响涂料的流平过程。

- 影响：桔皮使涂层的光泽度降低，外观质量变差，对于一些需要高光泽外观的产品，如汽车面漆等，桔皮缺陷是不允许存在的。

涂层缺陷分析与修正涂料是一种混合物质，由树脂、增塑剂、颜料、填料、固化剂、助剂、溶剂等组成。

它们以微米为单位薄薄地涂在物体上，形成不可溶薄膜，对被涂物提供保护，外表还可以提供美观的色彩。

这种薄膜要经受风雨、阳光、湿气、冷热、物理化学等各种作用力，这些都会导致涂料不可避免地产生缺陷。

只要涂料出了反应缶，装入包装桶，各种各样的问题就随之而来了。

缺陷的发生并不只是发生在施工中和施工后，在包装桶里也会发生问题。

为了便于理解和处理涂层缺陷，我们把涂料以及涂层发生缺陷分为以下四个阶段：1.包装桶里（1）结皮（2）粘度太高（3）粘度太低（4）沉淀（5）结块2.施工中（1）磨料夹渣/灰尘（2）流挂（3）针孔/漏点（4）漆膜不足（5）漆膜过厚（6）漏涂3.使用前的干燥和固化过程中4.使用过程1．包装桶里的问题有些时候，对于涂料所产生的问题是现场施工人员和质量检查人员无法控制，或者只能对其进行很小的处理。

有的时候，我们真的不知道涂料在打开桶扔掉盖后会发生什么事。

1．1 结皮涂料的结皮通常是受到了氧化反应、热气影响或溶剂的挥发而造成的。

多见于油性涂料和醇酸涂料中。

如果包装桶破损，或者密闭不好，就会发生结皮。

有的时候是生产中防结皮剂的问题。

挑去结皮，小心搅拌，涂料多半还是能够使用的。

1．2 粘度太高如果粘度太高，涂料看上去就很厚，有时会胶凝肝化。

如果涂料到了胶凝肝化的阶段，就不可再使用了。

粘度太高发生的原因有：●溶剂或稀释剂的挥发●使用了不适当的溶剂●在过冷或过热的环境中贮存●发生质量不稳定的聚合如果聚合没有发生，加入小量的稀释剂进行搅拌一般仍可使用。

如果聚合已经发生，稀释剂和搅拌是没有任何用处的，必须进一步检查其质量。

现在我们使用的都是厚浆型和高固体份涂料，这一点要严加识别。

厚浆型的涂料看上去粘度高，是因为增塑剂（触变剂）的应用，只要一经搅拌就会发现涂料具有很好的流动性。

高固体份涂料的广泛应用是现在的趋势，加之增稠剂的使用，这些涂料可以从技术说明书上检查它的体积固体份含量。

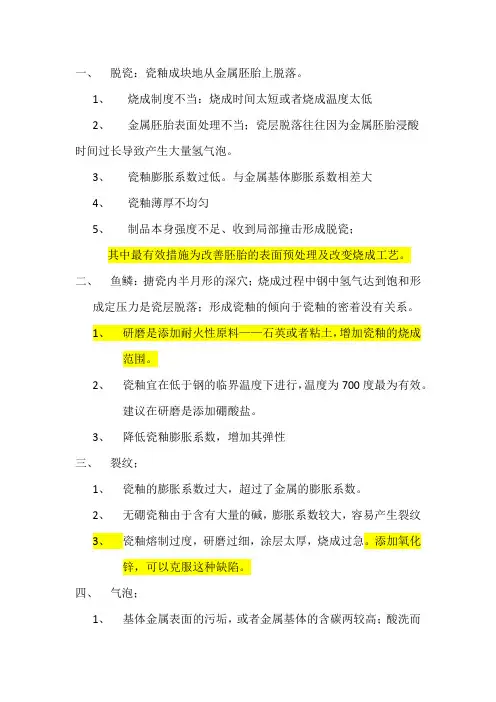

一、脱瓷：瓷釉成块地从金属胚胎上脱落。

1、烧成制度不当：烧成时间太短或者烧成温度太低2、金属胚胎表面处理不当；瓷层脱落往往因为金属胚胎浸酸时间过长导致产生大量氢气泡。

3、瓷釉膨胀系数过低。

与金属基体膨胀系数相差大4、瓷釉薄厚不均匀5、制品本身强度不足、收到局部撞击形成脱瓷；其中最有效措施为改善胚胎的表面预处理及改变烧成工艺。

二、鱼鳞：搪瓷内半月形的深穴；烧成过程中钢中氢气达到饱和形成定压力是瓷层脱落；形成瓷釉的倾向于瓷釉的密着没有关系。

1、研磨是添加耐火性原料——石英或者粘土，增加瓷釉的烧成范围。

2、瓷釉宜在低于钢的临界温度下进行，温度为700度最为有效。

建议在研磨是添加硼酸盐。

3、降低瓷釉膨胀系数，增加其弹性三、裂纹；1、瓷釉的膨胀系数过大，超过了金属的膨胀系数。

2、无硼瓷釉由于含有大量的碱，膨胀系数较大，容易产生裂纹3、瓷釉熔制过度，研磨过细，涂层太厚，烧成过急。

添加氧化锌，可以克服这种缺陷。

四、气泡；1、基体金属表面的污垢，或者金属基体的含碳两较高；酸洗而未从金属表面完全排除的污垢等。

不采用酸洗。

2、涂层太厚，采用较为薄的磨细瓷釉；或者选用磨料量少且淹没时间短，不经过太长时间老化的瓷釉。

五、发沸：瓷面出现明显的失光而起毛形状的缺陷。

1、胚胎处理的不净2、瓷釉的熔融温度太低3、涂塘好的瓷釉放置时间太长4、涂塘的不均匀、干燥的不充分、烧成的温度过高或者时间过短六、焦边；线状为焦边、点状为焦点。

1、瓷釉涂塘的太薄2、釉浆的流动性太强，不易在金属表面停留。

3、瓷釉的烧成范围不大。

热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。

热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。

本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。

关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。

在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。

在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。

二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。

其中，钢板表面质量是影响镀层质量的重要因素之一。

钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。

表面处理和气氛的质量也会影响亮点缺陷的形成。

三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。

其中，显微镜和电子显微镜分析是目前比较常用的方法。

四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。

要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。

五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。

未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。

镀膜产品常见不良分析随着现代科技的发展，镀膜技术被广泛应用于各种领域，如光学、电子、航空、汽车等。

然而，在生产和使用过程中，镀膜产品可能会出现一些不良现象，影响其性能和品质。

下面将对镀膜产品常见的不良进行分析。

1.膜层缺陷：镀膜产品的关键是涂层的质量。

常见的膜层缺陷有气泡、裂纹、均匀性差等。

气泡形成主要是因为基材表面有污垢或油脂，镀膜过程中没有很好去除干净，导致气泡的产生。

裂纹则是由于镀膜时的应力超过了基材的承受力，使涂层出现裂纹。

而均匀性差是因为涂层沉积不均匀，可能是镀膜工艺参数不合理或设备故障所致。

2.色差：对于镀膜产品来说，色差是一个重要的质量指标。

常见的色差包括单一颜色不均匀、无色差不均匀、色差偏差等。

单一颜色不均匀是指镀膜产品的颜色在不同区域具有差异，可能是因为工艺参数不合理或设备故障导致沉积不均匀。

无色差不均匀则是指镀膜产品在从中心到边缘的区域没有明显的颜色差异，可能是因为沉积不均匀或基材不平整。

色差偏差是指镀膜产品的颜色与要求的颜色有一定差距，可能是因为工艺参数调整不当或材料不合格。

3.光学性能不佳：镀膜产品的主要功能是改善光学性能，如增透、增反射、滤波等。

但是，不良的光学性能可能导致光的损失、不那么透明或反射不均匀等问题。

其中，光学透过率不佳可能是因为膜层的折射率不符合要求、沉积过程中有杂质或气泡等。

光学反射率不均匀可能是因为镀膜过程中的控制不准确，导致薄膜厚度不一致或反射率不稳定。

4.耐久性差：镀膜产品通常需要具备一定的耐久性，能够在使用过程中保持其性能稳定。

然而，有时镀膜产品可能会出现脱层、氧化、变色等问题，导致其耐久性下降。

脱层通常是由于涂层与基材之间的附着力不强，可能是因为沉积工艺不合理或基材表面未处理好。

氧化和变色则是由于镀膜产品在长期暴露于氧气、水蒸气或其他化学物质中，使涂层发生化学反应而导致。

总结起来，镀膜产品常见的不良现象包括膜层缺陷、色差、光学性能不佳和耐久性差等。

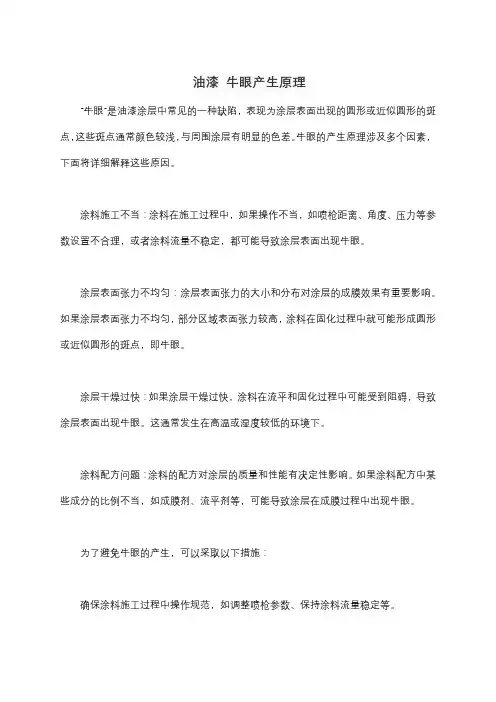

油漆牛眼产生原理
“牛眼”是油漆涂层中常见的一种缺陷，表现为涂层表面出现的圆形或近似圆形的斑点，这些斑点通常颜色较浅，与周围涂层有明显的色差。

牛眼的产生原理涉及多个因素，下面将详细解释这些原因。

涂料施工不当：涂料在施工过程中，如果操作不当，如喷枪距离、角度、压力等参数设置不合理，或者涂料流量不稳定，都可能导致涂层表面出现牛眼。

涂层表面张力不均匀：涂层表面张力的大小和分布对涂层的成膜效果有重要影响。

如果涂层表面张力不均匀，部分区域表面张力较高，涂料在固化过程中就可能形成圆形或近似圆形的斑点，即牛眼。

涂层干燥过快：如果涂层干燥过快，涂料在流平和固化过程中可能受到阻碍，导致涂层表面出现牛眼。

这通常发生在高温或湿度较低的环境下。

涂料配方问题：涂料的配方对涂层的质量和性能有决定性影响。

如果涂料配方中某些成分的比例不当，如成膜剂、流平剂等，可能导致涂层在成膜过程中出现牛眼。

为了避免牛眼的产生，可以采取以下措施：
确保涂料施工过程中操作规范，如调整喷枪参数、保持涂料流量稳定等。

优化涂料配方，调整成膜剂、流平剂等成分的比例，以提高涂层的表面张力和流平性。

控制施工环境的温度和湿度，避免涂层干燥过快。

在涂层出现牛眼时，可以尝试采用打磨、重新涂装等方法进行修复。

总之，牛眼的产生与涂料施工、涂层表面张力、涂层干燥速度和涂料配方等多个因素有关。

了解这些因素并采取相应的预防措施，可以有效减少牛眼的产生，提高涂层的质量和美观度。

电弧喷涂涂层缺陷分析电弧喷涂技术是目前热喷涂技术中最受重视的技术之一。

电弧喷涂设备简单、操作方便，电厂锅炉喷涂分为新锅炉和老锅炉的喷涂.新锅炉在表面没有喷过涂层.老锅炉上面存在原始涂层。

老锅炉对喷涂工艺要求比较高，若喷涂工艺不当，易产生一些缺陷。

一、涂层缺陷1、喷涂前基本表面的预处理不符合要求在热喷涂前，对基本表面进行清理、粗化、预热、喷涂结合底层等工艺方法统称为表面预处理。

这种预处理是提高涂层与基本物体结合的重要工序。

基本表面清理不彻底是降低涂层与基体间结合强度的重要因素之一。

热喷涂层与基体的结合强度又与基体的表面粗糙度有关，粗糙度低，表面光滑同样会降低涂层与基体的结合强度，所以在喷涂前表面预处理中，对喷涂基体表面的喷砂处理通常都要有一定的要求。

喷砂压力越大，获得的粗糙值越大，在设备允许的情况下，应尽量提高压力的设置，但并不是压力越大越好，过大的压力设置会导致基体表面损坏，同时不易于砂粒的弹出；喷砂角度对粗糙度也有一定的影响，但当喷砂角度为90度时，偶有砂粒嵌入，过多的砂粒嵌入工件会降低喷涂的喷涂效果，同时影响涂层与基体的结合强度，因此在喷砂时应尽量避免直喷，喷砂角度宜取75度至85度；采用喷砂方法制备表面时，压缩空气中含有过多的油分及水蒸气会降低影响喷涂效果，所以，喷砂用空气压缩机应装有油水分离器和空气过滤器，以保证压缩空气的清洁；对处理好的基体表面，应及时喷涂，一般不要超过2小时.2、涂层龟裂涂层龟裂是指涂层表面或内部出现局部的小面积或封闭型的裂纹。

引起涂层裂纹的原因有：①喷涂层过热。

在喷涂过程中，喷涂距离太小或喷枪移动的速度相对工件太慢，引起涂层局部过热，当涂层冷却后，由于应力作用在涂层表面产生裂纹。

为避免过热而产生裂纹，在喷涂操作时要调整喷涂距离和喷枪的移动速度，避免喷枪过长时间停留在喷涂表面的局部位置。

②涂层内裂纹与飞行中熔融粒子的状态有密切关系，当被加热到过热状态的粒子中含有气泡时，它撞击到基体表面时发生飞散现象，形成薄层状粒子，在热应力作用下，薄层状粒子会产生裂纹，为此，要确保喷涂材料基体表面无油、水、锈、漆等污物，严防有害气体产生。

因为局部丧失附着力和从下涂层顶起而形成的圆顶状突起。

泡内可能含有液体、蒸汽、气体或晶体。

可能的原因：
多种原因和机理会导致起泡。

包括与可溶性盐、可溶性颜料、腐蚀产物、残留溶剂和货物溶剂有关的渗透梯度。

非渗透水泡与阴极剥离，冷壁效应的热梯度以及压应力有关。

预防措施：
确保正确的表面处理和施工。

对可溶性盐进行测试后，采用合适的涂层体系。

考虑在特定环境中不同的起泡原因和机理的可能性。

6、Bloom （Blush）白华（胺霜）
涂膜表面类似葡萄上的花斑样的模糊的沉积。

结果导致光泽丧失和颜色发暗。

可能的原因：
涂膜固化期间暴露在冷凝或潮气下，特别是在低温时（胺固化环氧常出现此现象）。

不正确的溶剂也可导致该现象。

预防措施：
起皱常见于溶剂型油漆。

可因前道涂层未充分固化前覆涂而产生。

涂膜超厚。

特别是醇酸涂料。

预防措施：
采用正确的涂层配套和涂料。

按涂料制造商的建议确保充分的混合、应用和固化。
