阀控液压马达速度伺服系统仿真分析

阀控液压马达速度伺服系统仿真分析引言阀控液压马达速度伺服系统的负载具有较大的惯性与很小的阻尼,其传递函数常可近似由一对实部为零的极点组成,并有很低的动态响应,由于负载处在系统的闭环之中,所以它对阀控液压马达的动态品质有很大的影响。

此外,系统的负载常就是可变的,系统设计只能针对一种特定负载,负载一旦改变,系统的动态品质就会变坏,有时甚至失去稳定性,严重的影响了伺服系统的跟踪性能。

本文主要针对干扰力矩对系统的影响,利用结构不变性原理,消除干扰力矩对系统的影响,同时利用PID 控制理论来提高系统的动态性能。

1 阀控液压马达速度伺服系统模型建立阀控液压马达速度伺服系统的结构如图1所示。

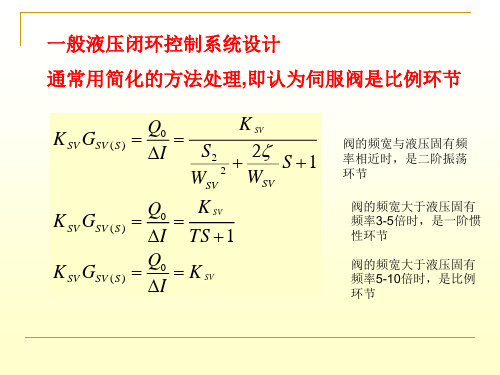

液压马达的力矩方程为:fm m s l m T G s C J P +++=θ)(D (1)负载流量方程为:l em m l tm l sP Vs D P C βθ4Q +== (2)伺服阀的线性流量方程为:L p x l P K x k Q -= (3)电液伺服阀近似瞧成二阶振荡环节:122^2^)()(++=s S K s i s x svsvsv svv ωξω (4) 伺服放大器输出电流ΔI 与输入电压Ue 近似成正比,其传递函数可用伺服放大器增益Ka 表示:但通常的速度控制系统采用积分放大器,对原系统加以校正才能稳定工作。

校正后的积分放大器增益Ka 表示为:测速机速度传感器(测速机)的数学模型为:在上述公式中:v x 为电液伺服阀阀芯位移;i 为电液伺服阀输入电流;v sv k s sv ωξ、、分别为电液伺服阀的增益、阻尼系数与固有频率;m D 为马达排量;L Q 为马达的负载流量;x K 为流量增益系数;p K 为流量一压力系数;只为供油压力;s P 为负载压力;m θ为马达转速;e β为从油液有效体积弹性模数;V 为马达的总容积;J 为折算到马达输出轴上的转动惯量;f T 为外干扰力矩;tm C 为马达泄露系数;m C 为粘性阻尼系数;G 为扭簧梯度。

泵控马达速度控制系统P I D控制器的设计与仿真综述(总52页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--石家庄铁道大学毕业设计泵控马达速度控制系统PID控制器的设计与仿真Design of PID Controller for Pump Controlled Motor Speed Control System2016 届电气与电子工程学院专业电气工程及其自动化学号学生姓名武云飞指导教师郑海青完成日期 2016年6月 11 日摘要随着科学水平的发展，泵控马达系统越来越多的应用于民用以及军用领域，这是由于泵控马达具有一些其他系统不具备的优点，该系统效率高、转动惯量小同时其响应速度迅速。

然而泵控马达系统在实际的生产生活中常常会出现系统负载频繁变化的情况，这种情况会导致系统的输出速度不稳定，严重时可能导致系统的瘫痪。

本设计的目的就是为了寻找一个较为适合泵控马达系统的控制系统用以克服外负载以及模型变化对系统产生的影响。

通过对泵控马达系统的组成的学习和研究以及对液压回路的工作原理的分析，建立起泵控马达速度控制系统的数学模型，借此来实现对泵控马达速度控制系统的仿真模拟。

在该数学模型的基础上，采用PID控制器作为系统的控制环节，分别对传统PID控制器、位置式PID控制器、增量式PID控制器以及抗积分饱和PID控制器进行系统的仿真模拟，通过对系统进行仿真，比较在外负载干扰的情况下马达转速的响应曲线，从而得出哪种PID控制器更适合泵控马达调速系统。

经过仿真分析对比，可以看出，抗积分饱和PID控制器较其他三种PID控制器有着更短的调节时间以及平滑的曲线，能更符合系统对于马达转速控制的要求。

所以最终选择抗积分饱和PID控制器作为系统的控制环节。

关键词：泵控马达；PID控制器；仿真AbstractWith the development of technology, pump controlled motor system more and more applied in civil and military fields, this is because the pump controlled motor system has some advantages that other systems do not have, this system is highly efficient, low mom -ent of inertia, and fast response. However, pump controlled motor system often appears system load change in actually, the load change can cause the system output speed not stable, severe cases may lead to paralysis of the system. The purpose of this design is to find a suitable control system that can solve to the impact of load changes.Through to the study of pump controlled motor system and the analysis of the hydraulic circuit, we establish the mathematical model of pump controlled motor system, with the system, we can realize the simulation of the pump controlled motor control system. On the basis of the mathematical model, we simulate the traditional PID controller, posi -tional PID controller, incremental PID controller and anti-windup PID controller for respectively. By compare the motor speed response curve which in the case of external load disturbance, which PID controller we can draw is more suitable for pump controlled motor speed control system. Through simulation comparison, we can get that anti-windup PID controller has a more smooth curve and a shorter adjusting time. So we finally choose anti-windup PID controller as the control link of the system.Key words:pump motor control;t he PID controller;simulation目录第1章绪论 0课题研究的背景意义 0PID控制器简介 (2)主要内容 (4)第2章泵控马达调速系统模型的建立 (5)泵控马达调速系统基本原理 (5)时域数学模型 (6)电-机械转换元件的模型建立 (6)比例方向控制阀4WRA6的模型建立 (7)变量泵的阀控液压缸模型的建立 (8)活塞-斜盘倾角环节模型的建立 (10)建立泵控马达的回路模型 (11)速度传感器以及比例放大器的模型建立 (13)建立系统的开环传递函数 (14)系统中各环节参数的整定 (16)求解比例放大器的增益系数 (16)比例方向控制阀的增益系数 (16)系统的流量增益系数 (16)活塞斜盘倾角传递函数 (16)泵-马达环节的参数整定 (17)对系统稳定性的检测 (18)控制系统的基本要求 (18)系统稳定性检测 (18)本章小结 (19)第3章泵控马达PID控制器设计与仿真 (20)PID控制器的基本原理 (20)四种PID控制器简介 (20)位置式PID控制算法 (20)增量式PID控制算法 (22)抗积分饱和PID控制算法 (23)PID控制器设计 (24)PID控制器参数的整定 (25)PID控制器仿真 (25)关于Simulink的简介 (25)PID控制器的仿真分析 (25)泵控马达速度控制系统的仿真模拟 (27)本章小结 (32)第4章结论与展望 (33)结论 (33)展望 (33)参考文献 (35)致谢 (37)附录 (39)附录A 外文资料翻译 (39)英文 (39)译文 (44)附录B 泵控马达速度控制系统仿真图 (47)第1章绪论课题研究的背景意义随着时代的发展，各种科技也在飞快的发展着，工业自动化水平的高低早已经成为了衡量各个部门现代化水平的标志，而工业自动化必然离不开动力的源泉——马达。

阀控液压马达速度伺服系统仿真分析引言阀控液压马达速度伺服系统的负载具有较大的惯性和很小的阻尼，其传递函数常可近似由一对实部为零的极点组成，并有很低的动态响应，由于负载处在系统的闭环之中，所以它对阀控液压马达的动态品质有很大的影响。

此外，系统的负载常是可变的，系统设计只能针对一种特定负载，负载一旦改变，系统的动态品质就会变坏，有时甚至失去稳定性，严重的影响了伺服系统的跟踪性能。

本文主要针对干扰力矩对系统的影响，利用结构不变性原理，消除干扰力矩对系统的影响，同时利用PID 控制理论来提高系统的动态性能。

1 阀控液压马达速度伺服系统模型建立阀控液压马达速度伺服系统的结构如图1所示。

液压马达的力矩方程为：fm m s l m T G s C J P +++=θ)(D （1）负载流量方程为：l em m l tm l sP Vs D P C βθ4Q +== （2）伺服阀的线性流量方程为： L p x lP K x k Q -= （3）电液伺服阀近似看成二阶振荡环节：122^2^)()(++=s S K s i s x svsvsv svv ωξω （4） 伺服放大器输出电流ΔI 与输入电压Ue 近似成正比，其传递函数可用伺服放大器增益Ka 表示：但通常的速度控制系统采用积分放大器，对原系统加以校正才能稳定工作。

校正后的积分放大器增益Ka 表示为：测速机速度传感器（测速机）的数学模型为：在上述公式中：v x 为电液伺服阀阀芯位移；i 为电液伺服阀输入电流；v sv k s sv ωξ、、分别为电液伺服阀的增益、阻尼系数和固有频率；m D 为马达排量；L Q 为马达的负载流量；x K 为流量增益系数；p K 为流量一压力系数；只为供油压力；s P 为负载压力；m θ为马达转速；e β为从油液有效体积弹性模数；V 为马达的总容积；J 为折算到马达输出轴上的转动惯量；f T 为外干扰力矩；tm C 为马达泄露系数；m C 为粘性阻尼系数；G 为扭簧梯度。

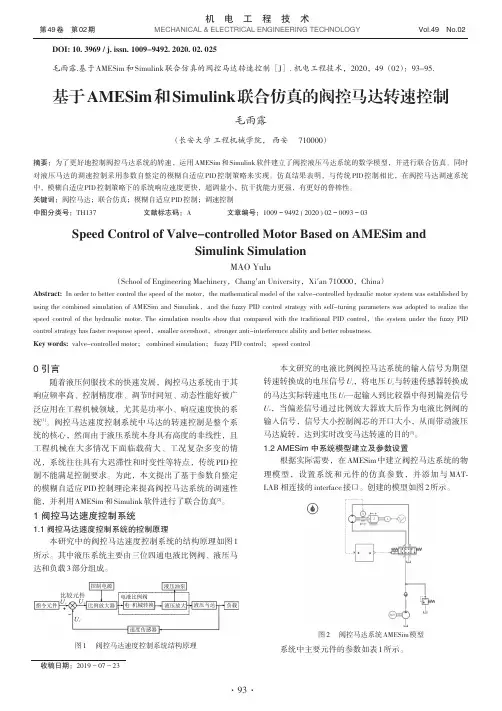

收稿日期：2019－07－23基于AMESim 和Simulink 联合仿真的阀控马达转速控制毛雨露（长安大学工程机械学院，西安710000）摘要：为了更好地控制阀控马达系统的转速，运用AMESim 和Simulink 软件建立了阀控液压马达系统的数学模型，并进行联合仿真。

同时对液压马达的调速控制采用参数自整定的模糊自适应PID 控制策略来实现。

仿真结果表明，与传统PID 控制相比，在阀控马达调速系统中，模糊自适应PID 控制策略下的系统响应速度更快，超调量小，抗干扰能力更强，有更好的鲁棒性。

关键词：阀控马达；联合仿真；模糊自适应PID 控制；调速控制中图分类号：TH137文献标志码：A文章编号：1009－9492(2020)02－0093－03Speed Control of Valve-controlled Motor Based on AMESim andSimulink SimulationMAO Yulu（School of Engineering Machinery ，Chang ′an University ，Xi ′an 710000，China ）Abstract:In order to better control the speed of the motor ，the mathematical model of the valve-controlled hydraulic motor system was established byusing the combined simulation of AMESim and Simulink ，and the fuzzy PID control strategy with self-tuning parameters was adopted to realize the speed control of the hydraulic motor.The simulation results show that compared with the traditional PID control ，the system under the fuzzy PIDcontrol strategy has faster response speed ，smaller overshoot ，stronger anti-interference ability and better robustness.Key words:valve-controlled motor ；combined simulation ；fuzzy PID control ；speed controlDOI:10.3969/j.issn.1009-9492.2020.02.025第49卷第02期Vol.49No.02机电工程技术MECHANICAL &ELECTRICAL ENGINEERING TECHNOLOGY毛雨露.基于AMESim 和Simulink 联合仿真的阀控马达转速控制［J ］.机电工程技术，2020，49（02）：93-95.0引言随着液压伺服技术的快速发展，阀控马达系统由于其响应频率高、控制精度准、调节时间短、动态性能好被广泛应用在工程机械领域，尤其是功率小、响应速度快的系统[1]。

阀控马达轮边驱动系统仿真分析杨霞;白雪银;张伟【摘要】以单泵双马达阀控速度闭环控制系统作为工程车辆的轮边驱动单元为研究背景,分析了车辆调速与转向控制原理,提出了应用负反馈闭环控制技术调整发动机转速的节能思路,并进行了AMESim仿真分析.结果表明:该系统能够实现两个驱动轮转速的独立控制,对复杂路面工况具有较强的自适应性,能够实时调整发动机转速,减少溢流,具有显著的节能效果.【期刊名称】《液压与气动》【年(卷),期】2015(000)002【总页数】4页(P62-65)【关键词】轮边驱动;阀控马达;调速;节能;AMESim【作者】杨霞;白雪银;张伟【作者单位】内蒙古化工职业学院测控与机电工程系,内蒙古呼和浩特010070;内蒙古化工职业学院测控与机电工程系,内蒙古呼和浩特010070;秦皇岛港股份有限公司,河北秦皇岛066002【正文语种】中文【中图分类】TH137引言目前，随着液压技术的不断创新发展，以液压马达为驱动单元的轮边驱动形式在工程车辆领域得到了广泛应用[1-3]。

其基本形式为发动机-量泵-变量马达-驱动轮，它通过改变泵的排量实现车速控制，改变马达排量以调节驱动轮输出转矩，应用液压缸转向机构改变车辆行进方向。

该传动形式有效利用了恒压系统下各并联元件可以互不干涉独立工作的特性，实现了驱动轮转速、转矩和转向的独立控制，而且采用泵控马达闭式系统，节能效果显著[4-6]，但存在动态调节响应慢、系统成本高等缺陷。

本研究提出了一种发动机-定量泵-比例阀-定量马达-驱动轮的传动形式，该系统充分发挥了阀控系统响应快的特点，有效地改善了车辆操作性能，而且降低了成本。

1 原理分析和仿真模型搭建工程车辆阀控马达行走系统基本原理如图1所示。

用两套独立的比例阀控定量马达速度闭环控制系统分别驱动左右两个车轮，通过调节比例阀开口大小来改变进入定量马达的流量，进而改变驱动轮的转速，以实现车辆的速度控制。

引入转向控制系数，将其与速度控制信号作乘除运算后，分别作为两套阀控马达系统的输入信号，进而使得两个驱动轮的输出转速成比例关系，当左轮转速大于右轮转速，车辆即实现右转，当左轮转速小于右轮转速，车辆即实现左转。

2010年第9期液压与气动基于A MESi m的泵控马达变转速系统仿真分析彭天好,朱刘英,胡佑兰Sm i ulati on analysis of pu mp contro l motor varia b le speedsyste m based on AMES m iPE NG T ian hao,Z HU L i u y ing,HU You lan(安徽理工大学机械工程学院,安徽淮南 232001)摘 要:介绍了泵控马达变转速调速实验系统的组成,推导了变频器及电机的数学模型,根据数学模型在AMES i m中构建了变频器及电机的仿真模型,并与液压系统回路仿真模型相结合,从而在AMES i m中建立了泵控马达变转速调速系统的仿真模型,并对系统的开环及闭环PI D特性进行了仿真分析,通过仿真分析,得到了有益的结论。

关键词:AM ESi m;泵控马达;变转速;PI D控制;仿真分析中图分类号:TP137 文献标识码:B 文章编号:1000 4858(2010)09 0033 030 引言变量泵控马达的容积调速回路常用于大功率液压系统中,在工程领域也有较广泛的应用,如采煤机、液压提升机等。

但是这种泵控马达容积调速方式存在系统复杂、自动化程度低、对油液要求较高等缺点,其控制精度、工作效率没有得到很大的提高。

交流变频电机与定量泵构成的电液控制系统不仅同样可以避免节流和溢流损耗,而且在轻载时还可提高异步电动机的运行效率和功率因数,泵控马达变转速调速系统在不同的控制参量时具有不同的性能特点和控制方法[1-2],本文主要是通过在AMES i m中建立系统的仿真模型,分析马达的转速特性,并通过PI D控制,改善系统的性能。

1 泵控马达变转速系统的原理泵控马达变转速系统的原理图如图1所示,系统主要有由变频器、变频调速三相异步电机、变量泵、溢流阀、比例方向阀、比例溢流阀、马达和加载泵组成。

改变变频器1接收的控制信号,可以改变变频器供给异步电机2的电压,从而调节电机的转速,电机带动主液压泵3旋转使其输出一定流量的压力油,压力油经单向阀4、截止阀5和比例方向阀7驱动双向定量马达8做回转运动,通过改变主泵的转速和方向来控制马达8的转速和旋转方向,马达出油口的低压油经比例方向阀再流回油箱。

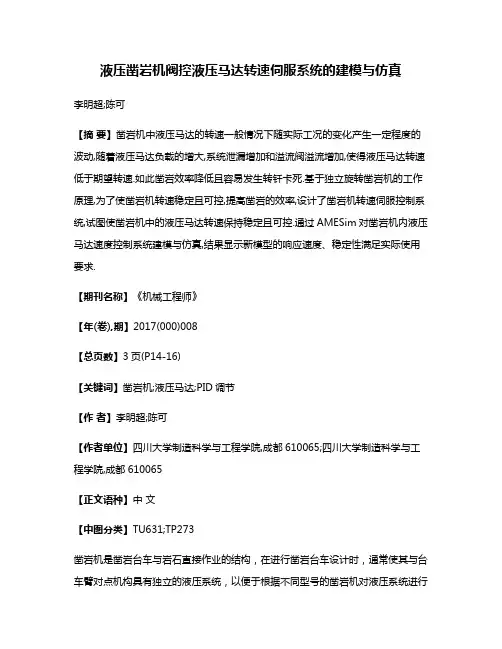

液压凿岩机阀控液压马达转速伺服系统的建模与仿真李明超;陈可【摘要】凿岩机中液压马达的转速一般情况下随实际工况的变化产生一定程度的波动,随着液压马达负载的增大,系统泄漏增加和溢流阀溢流增加,使得液压马达转速低于期望转速.如此凿岩效率降低且容易发生转钎卡死.基于独立旋转凿岩机的工作原理,为了使凿岩机转速稳定且可控,提高凿岩的效率,设计了凿岩机转速伺服控制系统,试图使凿岩机中的液压马达转速保持稳定且可控.通过AMESim对凿岩机内液压马达速度控制系统建模与仿真,结果显示新模型的响应速度、稳定性满足实际使用要求.【期刊名称】《机械工程师》【年(卷),期】2017(000)008【总页数】3页(P14-16)【关键词】凿岩机;液压马达;PID调节【作者】李明超;陈可【作者单位】四川大学制造科学与工程学院,成都610065;四川大学制造科学与工程学院,成都610065【正文语种】中文【中图分类】TU631;TP273凿岩机是凿岩台车与岩石直接作业的结构，在进行凿岩台车设计时，通常使其与台车臂对点机构具有独立的液压系统，以便于根据不同型号的凿岩机对液压系统进行调整。

目前常用的凿岩机种类繁多，根据工作方式不同分为冲击型凿岩机和独立旋转式凿岩机。

某品牌HYD200型独立旋转式凿岩机旋转机构工作原理图如图1所示，凿岩机中有一个液压马达，凿岩机中一系列的机构通过液压马达的旋转带动转钎的旋转。

由转钎直接对岩石进行作用。

凿岩机中液压马达的转速一般情况下随实际工况的变化产生一定程度的波动，随着液压马达负载的增大、系统泄漏增加和溢流阀溢流增加，使得液压马达转速低于期望转速。

如此凿岩效率降低且容易发生转钎卡死。

如图1所示，凿岩机中有一个液压马达，凿岩机中一系列的机构通过液压马达的旋转带动转钎的旋转。

由转钎直接对岩石进行作用。

1）转钎处于停止状态：当换向阀4的阀芯处于右位（如图1所示位置）时，由液压泵2输出的压力油经过溢流阀5，沿回油管直接回到油箱。
