伺服电机及其控制原理.

伺服电机及其控制原理什么是伺服电机？伺服电机是一种带有反馈控制系统的电机。

很多人可能会想到直流电机或步进电机，但这些电机只能进行开关式的控制，不能有效地调节转速和位置。

相比较而言，伺服电机可以准确地控制转速和位置，因此在机器人技术、自动控制和工业制造等领域得到了广泛应用。

伺服电机的工作原理伺服电机常用于自动控制系统中，其工作原理基于反馈控制的概念。

简单来说，伺服电机将目标位置与当前位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。

具体来说，伺服电机常用的控制系统包括位置反馈、速度反馈和加速度反馈等。

伺服电机的控制原理伺服电机的控制原理包括位置控制、速度控制和扭矩控制等。

位置控制在位置控制中，伺服电机将目标位置与实际位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。

位置控制系统包括位置传感器、位置反馈回路和控制电路等。

常用的位置传感器包括编码器、光电传感器和霍尔传感器等。

位置反馈回路可以及时地反馈电机的位置信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的位置。

控制电路包括位置控制器、功率放大器和驱动器等。

速度控制在速度控制中，伺服电机将目标速度与实际速度进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标速度匹配。

速度控制系统包括速度传感器、速度反馈回路和控制电路等。

常用的速度传感器包括电动机转速传感器和转矩传感器等。

速度反馈回路可以及时地反馈电机的速度信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的速度。

控制电路包括速度控制器、功率放大器和驱动器等。

扭矩控制在扭矩控制中，伺服电机将目标扭矩与实际扭矩进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标扭矩匹配。

扭矩控制系统包括扭矩传感器、扭矩反馈回路和控制电路等。

常用的扭矩传感器包括压力传感器和力传感器等。

扭矩反馈回路可以及时地反馈电机的扭矩信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的扭矩。

伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。

它通常由电机、编码器、控制器和驱动器等组成。

伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。

下面将介绍几种常见的伺服电机控制原理。

1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。

在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。

控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。

2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。

在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。

控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。

3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。

在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。

控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。

4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。

PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。

通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。

总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。

不同的应用场景和要求可能需要采用不同的控制原理。

通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。

伺服电机与伺服控制系统原理伺服电机是一种能够按照外部指令进行精确位置、速度和力控制的电动执行器。

它可以根据控制信号的输入改变转速和输出扭矩，达到精确控制运动的目的。

伺服电机主要由电机、传感器、控制器和驱动器等组成。

伺服电机的原理基于闭环反馈控制系统。

闭环反馈控制是利用传感器测量输出信息，并将其与输入参考信号进行比较，通过控制器调整输出信号，以便使输出信号更接近输入信号。

在伺服电机中，传感器通常用于测量转速、位置和力等，控制器根据传感器的测量值与给定值进行比较，并据此计算出控制信号，驱动器将控制信号转换为电流信号，从而控制电机的运动。

伺服控制系统的原理基本上是通过负反馈控制来实现的。

根据控制需求，伺服控制系统将输出信号与给定值进行比较，并计算出一个控制信号，通过驱动器将该信号转换成电流信号，驱动电机进行运动。

同时，控制系统还会从传感器中读取反馈信息，判断输出是否与给定值一致。

如果输出与给定值不一致，控制系统将根据反馈信息调整控制信号，直到输出与给定值尽可能一致。

伺服电机的优点在于其精确性和可重复性。

伺服控制系统可以根据需要进行高速运动、大扭矩输出和高精度定位。

此外，伺服控制系统还具有较好的响应特性和稳态性能，能够快速准确地响应控制指令，实现良好的动态性能。

因此，伺服电机被广泛应用于各种需要精确控制和定位的领域，例如机械加工、自动化生产线、机器人等。

在工作过程中，伺服电机的控制主要通过PID控制算法实现。

PID控制算法是一种基于比例、积分和微分三个部分组成的控制器，它通过实时计算误差，根据比例、积分和微分项的权重系数调整控制信号，以期望的精确控制输出。

比例项用于对系统响应进行快速、准确调整，积分项用于消除系统的稳态误差，微分项用于抑制系统的超调和振荡。

总之，伺服电机是一种能够根据外部指令进行精确位置、速度和力控制的电动执行器。

其工作原理基于闭环反馈控制系统，通过传感器测量输出信息和给定值的比较，控制器生成控制信号，驱动器将控制信号转换为电流信号，驱动电机进行精确运动。

伺服电机是怎么控制的原理伺服电机是一种能够根据控制信号精确控制角度、速度或位置的设备。

它通常由电机、编码器、控制器和电源组成。

伺服电机的控制原理简单来说就是根据输入的控制信号来调节电机转子位置，并通过反馈信号进行闭环控制，使得电机能够精确地达到预定的位置和速度。

下面将详细介绍伺服电机的工作原理。

伺服电机的工作原理可以分为四个主要步骤：输入信号的解码、目标位置的计算、PID控制算法和电机驱动。

首先，输入信号通常是指通过控制器发送给伺服电机的指令信号。

这些信号可以是模拟信号、数字信号或脉冲信号。

模拟信号通常是电压信号或电流信号，而数字信号通常是通过通信接口发送的二进制数据。

脉冲信号则是通过脉冲编码器发送的信号，用来表示电机转子位置。

第二步是目标位置的计算。

在这一步骤中，控制器会根据输入信号和其他参数来计算出电机需要达到的目标位置。

这个目标位置通常是由用户设置或由外部程序动态计算得出的。

接下来是PID控制算法的应用。

PID控制算法是一种经典的反馈控制算法，由比例、积分和微分三个部分组成。

比例部分根据误差信号的大小进行调节，积分部分根据误差信号的积分值进行调节，微分部分根据误差信号的微分值进行调节。

PID控制算法能够根据误差信号的变化情况实时调整电机的输出信号，以快速而准确地将电机转子位置调整到目标位置。

最后一步是电机驱动。

电机驱动器负责将控制器输出的信号转换成对电机的驱动信号，以使电机产生相应的运动。

电机驱动器通常根据输入信号的类型和电机的驱动方式进行配置。

例如，对于直流伺服电机，可以使用H桥驱动器来实现正反转和速度控制；对于步进伺服电机，可以使用微步驱动器来实现精确控制。

在伺服电机运行过程中，反馈信号起着至关重要的作用。

常见的反馈设备包括编码器、霍尔传感器和位置传感器等。

这些设备能够实时监测电机转子位置，并将实际位置信息反馈给控制器。

通过比较实际位置和目标位置的差异，控制器可以自动调整输出信号，使电机能够精确地达到目标位置。

伺服电机及其控制原理伺服电机是一种能够根据外部控制信号来实现准确位置控制的电动机。

它通过搭配编码器或传感器，能够反馈运动信息，实现高精度的运动控制。

伺服电机广泛应用于机器人、自动化设备、工业生产线以及医疗仪器等领域。

伺服电机的工作原理可以简单描述为：通过控制器将目标位置和当前位置进行比较，计算出位置偏差，并通过电机驱动器控制电机旋转，使得位置偏差最小化，从而实现精确的位置控制。

通常情况下，伺服电机控制系统由以下几个主要组成部分构成：1.电机：伺服电机通常采用直流电机或交流电机，有时也会采用步进电机。

电机的类型和规格取决于具体的应用需求。

2.编码器或传感器：它们负责检测电机的位置或运动状态，并将这些信息反馈给控制器。

编码器可以采用不同的工作原理（如光电式、磁电式等），用于提供高精度的位置反馈。

3.控制器：控制器是伺服系统的核心部件，其功能是接收来自外部的指令信号，并输出给电机驱动器。

控制器通常采用微处理器或数字信号处理器（DSP）来实现控制算法，并与编码器/传感器配合使用，实现位置反馈和误差校正。

4.电机驱动器：电机驱动器负责将来自控制器的指令信号转化为电流或电压输出，控制电机的旋转。

电机驱动器通常包含功率放大器、保护电路和信号转换电路等部分。

伺服电机的控制原理基于闭环反馈控制的思想，主要包括位置控制和速度控制两个方面。

对于位置控制，控制器将目标位置与当前位置进行比较，并计算出位置误差。

根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的旋转，使得位置误差最小化。

位置反馈信号由编码器或传感器提供，控制器通过比较反馈信号和目标位置来实现闭环控制。

对于速度控制，控制器将目标速度与当前速度进行比较，并计算速度误差。

根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的转速，使得速度误差最小化。

速度反馈信号通常由编码器或传感器提供，控制器通过比较反馈信号和目标速度来实现闭环控制。

在实际应用中，伺服电机控制系统还需要考虑加速度、阻尼等因素，以实现更加精确的运动控制。

伺服电机工作原理伺服电机是一种能够从外部输入控制信号来控制运动和位置的电动机，通常用于需要高精度和高性能的工业设备和机械上。

它通过内部的反馈系统，能够实现精准的位置控制，因此在自动化生产线、机器人、CNC机床等方面得到广泛应用。

本文将介绍伺服电机的工作原理及其主要特点。

一、伺服电机的工作原理1. 伺服电机的组成伺服电机主要由电机、编码器、控制器和驱动器组成。

电机作为动力源，由编码器返回转动信息，控制器根据设定的位置信息与实际位置信息进行比较并产生控制信号，驱动器将控制信号转换成电流输出给电机，从而控制电机的转动。

2. 控制原理伺服电机的控制原理是通过控制器根据输入的命令信号和反馈的位置信息，来调整电机的转速和位置，使之与指令位置保持一致。

当指令位置发生变化时，控制器将根据编码器的反馈信息来调整电机的转速和方向，直至达到设定的位置要求。

3. 反馈系统伺服电机的关键在于其内部的反馈系统，通过编码器等装置实时地获取电机的角度信息，反馈给控制器，从而使控制系统能够实时调整电机的转速和位置，以达到预定的要求。

这种闭环控制系统能够帮助伺服电机实现非常精准的位置控制。

二、伺服电机的特点1. 高精度伺服电机能够实现非常高的位置控制精度，通常在微米级别，因此在需要精密定位的领域得到广泛应用，例如在半导体生产设备、医疗器械、光学设备等方面都能见到其身影。

2. 高性能伺服电机能够实现快速响应和高速度输出，通常具有较大的功率密度，能够在较短的时间内完成对位置的控制，因此在需要高效率和高性能的设备上得到广泛应用。

3. 灵活性伺服电机可以通过控制器对其运动规律进行灵活的调整和设定，能够适应各种复杂的运动轨迹和工作要求，因此在很多需要多功能和自适应性的设备中被广泛应用。

4. 自动化伺服电机能够与控制系统紧密结合，实现自动化控制，例如在自动化生产线上，通过与PLC等控制系统的配合，能够实现复杂的生产过程的自动化控制。

以上是关于伺服电机工作原理的简要介绍，伺服电机的应用领域非常广泛，随着工业自动化的发展，伺服电机将会在更多的领域得到应用，相信随着技术的不断创新，伺服电机在未来将会有更加广阔的发展前景。

伺服电机与伺服控制系统原理全伺服电机是一种能够在给定的位置和速度范围内精确控制旋转或线性运动的电机。

它通常由电机本体、编码器和伺服控制器组成。

伺服控制系统则是用来控制伺服电机运动的系统，包括传感器、运动控制器和执行器等。

一、伺服电机的原理伺服电机的主要原理是通过反馈控制来实现精确位置和速度的控制。

伺服电机的控制系统通常由三个主要组件组成，分别是电机本体、编码器和伺服控制器。

1.电机本体：伺服电机通常采用带有内部电脑的电机，可以通过传感器测量其位置和速度。

它具有高速、高精度和高效率等特点。

2.编码器：编码器是一种用来测量电机位置和速度的传感器。

它通常安装在电机的轴上，并通过光电、磁电或电容等方式来检测旋转的位置和速度。

3.伺服控制器：伺服控制器是控制伺服电机运动的关键组件，它接收由编码器测量的位置和速度信息，并根据预定的控制算法计算出驱动电机的控制信号。

控制信号通过控制电流或电压来控制电机转动。

二、伺服控制系统的原理伺服控制系统的主要原理是通过对伺服电机进行闭环控制来实现运动的精确控制。

闭环控制系统由传感器、运动控制器和执行器组成。

1.传感器：传感器用于测量伺服电机的位置和速度，反馈给运动控制器。

传感器通常是编码器，通过检测电机的位置和速度来提供准确的反馈信号。

2.运动控制器：运动控制器接收传感器的反馈信号，并根据控制算法计算出控制信号。

控制信号传输给执行器驱动，以实现对伺服电机位置和速度的控制。

3.执行器：执行器是伺服电机的驱动器，它接收来自运动控制器的控制信号，并转化为适当的驱动电流或电压，以驱动电机转动。

伺服控制系统的工作原理是不断比较期望位置和实际位置之间的差距，并调整控制信号，使得它们尽可能接近。

控制器根据编码器反馈的位置和速度信息，计算出一个修正量，并将其与设定值进行对比。

然后，该修正值将被发送到执行器，以调整电机的转动。

由于伺服电机采用了闭环控制，可以有效地解决电机在负载变化、摩擦和惯性等方面的不确定性。

伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。

本文将详细介绍伺服电机的工作原理。

一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。

当通过电流流过电机的线圈时，会产生磁场。

在磁场的作用下，电机的转子会受到力矩的作用而旋转。

1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。

永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。

电流越大，磁场越强，电机的转速也会相应增加。

1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。

这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。

二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。

它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。

驱动器通常包括功率放大器、电流传感器和保护电路等组件。

2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。

常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。

通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。

2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。

控制器通常包括微处理器、存储器和输入输出接口等组件。

它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。

三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。

控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。

3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。

控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。

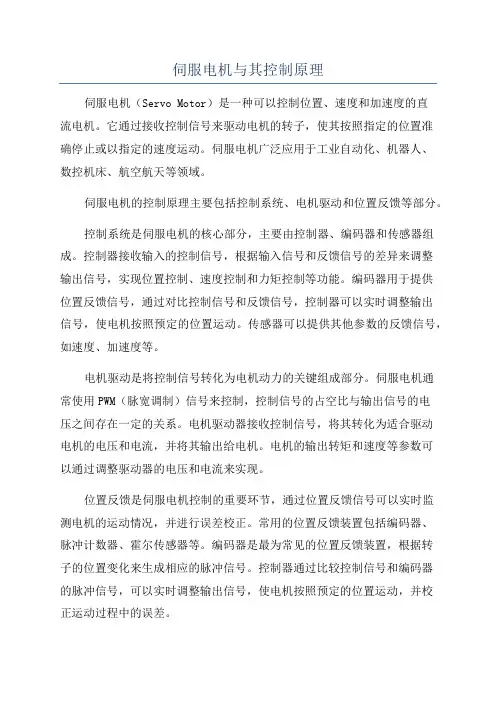

伺服电机与其控制原理伺服电机（Servo Motor）是一种可以控制位置、速度和加速度的直流电机。

它通过接收控制信号来驱动电机的转子，使其按照指定的位置准确停止或以指定的速度运动。

伺服电机广泛应用于工业自动化、机器人、数控机床、航空航天等领域。

伺服电机的控制原理主要包括控制系统、电机驱动和位置反馈等部分。

控制系统是伺服电机的核心部分，主要由控制器、编码器和传感器组成。

控制器接收输入的控制信号，根据输入信号和反馈信号的差异来调整输出信号，实现位置控制、速度控制和力矩控制等功能。

编码器用于提供位置反馈信号，通过对比控制信号和反馈信号，控制器可以实时调整输出信号，使电机按照预定的位置运动。

传感器可以提供其他参数的反馈信号，如速度、加速度等。

电机驱动是将控制信号转化为电机动力的关键组成部分。

伺服电机通常使用PWM（脉宽调制）信号来控制，控制信号的占空比与输出信号的电压之间存在一定的关系。

电机驱动器接收控制信号，将其转化为适合驱动电机的电压和电流，并将其输出给电机。

电机的输出转矩和速度等参数可以通过调整驱动器的电压和电流来实现。

位置反馈是伺服电机控制的重要环节，通过位置反馈信号可以实时监测电机的运动情况，并进行误差校正。

常用的位置反馈装置包括编码器、脉冲计数器、霍尔传感器等。

编码器是最为常见的位置反馈装置，根据转子的位置变化来生成相应的脉冲信号。

控制器通过比较控制信号和编码器的脉冲信号，可以实时调整输出信号，使电机按照预定的位置运动，并校正运动过程中的误差。

伺服电机的控制原理基于反馈控制的闭环控制系统。

控制器根据输入信号和反馈信号的差异来调整输出信号，通过不断调整输出信号，使电机的实际运动情况尽可能接近控制信号。

控制系统将控制信号作为输入，根据编码器等位置反馈设备提供的实际位置信息对电机进行调节，在设定的时间内达到精确控制目标。

另外，伺服电机的控制原理还与PID控制算法密切相关。

PID控制算法通过计算控制信号、编码器反馈信号和设定值之间的差异，根据比例、积分和微分三个参数来调整输出信号，以实现最优的控制效果。

伺服电机的控制原理伺服电机是一种用于精确控制转速和位置的电机。

它由电机本体、编码器、控制器和驱动器组成。

伺服电机的控制原理包括位置反馈、闭环控制和PID控制。

位置反馈是伺服电机控制的基础，在伺服电机中常使用的位置反馈器件是编码器。

编码器能够实时检测电机的实际位置，并将位置信息反馈给控制器。

控制器根据编码器的反馈信号来调整电机的转速和位置，从而实现精确的控制。

编码器通常采用光电传感器原理工作，通过感知光线的变化来测量位置。

闭环控制是伺服电机控制的核心思想，其基本原理是通过不断地与编码器进行位置比较，计算误差，并对电机速度和方向进行调整。

闭环控制系统的工作过程如下：1.接收位置指令：控制器接收到外部发送的位置指令，例如要求电机转向某个特定位置。

2.比较位置差异：编码器反馈电机的实际位置，控制器将其与接收到的位置指令进行比较，计算出位置误差。

3.计算控制信号：控制器根据位置误差和控制算法，计算出适当的控制信号，用于调整电机的转速和方向。

4.发送控制信号：控制器将计算出的控制信号发送给驱动器。

5.驱动电机：驱动器接收到控制信号后，通过改变电机的输入电压、电流或脉宽调制等方式，控制电机的转速和方向。

6.反馈调整：电机开始运动后，编码器不断地监测电机的实际位置，并反馈给控制器。

控制器根据反馈信号继续进行位置比较和调整，使得电机能够准确地达到指定的位置。

PID控制是常用的闭环控制算法之一，它基于位置误差、误差变化率和误差积分三个因素进行控制。

PID控制的基本原理如下：1.比例（P）控制：根据位置误差的大小，确定电机的输出功率。

当误差较大时，输出功率较大，电机加速，使误差减小。

2.积分（I）控制：根据位置误差的积分值，调整电机的输出功率。

积分控制能够消除静差，并提高系统的稳定性。

3.微分（D）控制：根据位置误差的变化率，调整电机的输出功率。

微分控制能够减小系统的超调和震荡，提高系统的响应速度。

PID控制通过不断地调整比例、积分和微分系数，使系统能够快速而稳定地达到指定的位置，同时具有较好的抗扰性和适应性。
