【理论知识】：任务3.1 配气机构的功用和组成3.1.1配气机构的功用配气机构的功用是按照发动机每一气缸内所进行的工作循环和发火次序的要求，定时地开启和关闭各缸的进、排气门，使新鲜可燃混合气（汽油机）或纯空气（柴油机）得以及时进入气缸，废气得以及时从气缸排出。
新鲜空气或可燃混合气被吸进气缸越多，则发动机发出的有效功率和转矩越大。
新鲜空气或可燃混合气充满气缸的程度可用充气效率表示。
充气效率越高，表明进入气缸内的新鲜空气或可燃混合气越多，燃烧所放出的热量越大，发动机发出的功率越大，动力性越好。
影响发动机充气效率的因素很多，提高充气效率可以从多方面入手。
就配气机构而言，主要是要求其构造有利于减小进气和排气的阻力，而且进、排气门的开启时刻和持续开启时间比较适当，使进气充分和排气彻底。
3.1.2配气机构的组成和类型配气机构主要由气门组、气门传动组两部分组成。
气门组包括气门、气门座、气门导管、气门弹簧、气门弹簧座等零件；气门传动组包括正时齿轮（或带轮、链轮）、正时皮带（或链条）、凸轮轴、挺柱、推杆、摇臂、摇臂轴等零件。
配气机构的组成如图3.1所示。
配气机构可以从气门的布置形式、凸轮轴的布置形式等不同的角度来分类。
1.气门的布置形式按气门的布置形式，配气机构可分为气门顶置式和气门侧置式两种。
气门顶置式配气机构应用广泛，其进气门和排气门都倒挂在气缸上，如图3.2（a）所示。
现代汽车发动机均采用气门顶置式配气机构。
气门侧置式配气机构的进气门和排气门都装置在气缸的一侧，如图3.2（b）所示，导致燃烧室构造不紧凑，热量损失大，气道曲折，进气流通阻力大，从而使发动机的经济性和动力性变差，目前在汽车发动机上已不再采用。
2.凸轮轴的布置形式按凸轮轴的布置位置，配气机构可分为下置凸轮轴式、中置凸轮轴式和上置凸轮轴式3种。
3.1.3配气相位1.配气相位配气相位是指表示的进、排气门的开启时刻和开启延续时间相对应于曲轴的转角。
用曲轴转角的环形图来表示配气相位，这种图形即称为配气相位图。

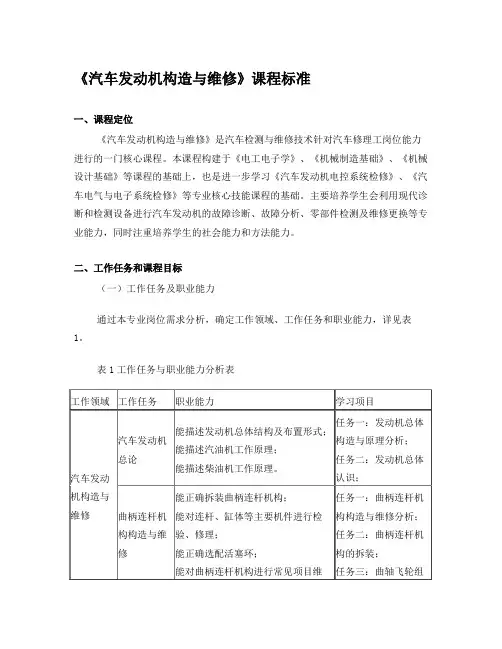

《汽车发动机构造与维修》课程标准一、课程定位《汽车发动机构造与维修》是汽车检测与维修技术针对汽车修理工岗位能力进行的一门核心课程。
本课程构建于《电工电子学》、《机械制造基础》、《机械设计基础》等课程的基础上，也是进一步学习《汽车发动机电控系统检修》、《汽车电气与电子系统检修》等专业核心技能课程的基础。
主要培养学生会利用现代诊断和检测设备进行汽车发动机的故障诊断、故障分析、零部件检测及维修更换等专业能力，同时注重培养学生的社会能力和方法能力。
二、工作任务和课程目标（一）工作任务及职业能力通过本专业岗位需求分析，确定工作领域、工作任务和职业能力，详见表1。
表1工作任务与职业能力分析表（二）课程目标通过本课程的学习，使学生从整体上对汽车发动机构造与维修所需要的知识与技能有初步认识，培养学生具备一定的发动机维修保养、发动机修理、发动机故障诊断与检测等技能型人才所必需的知识及相关的职业能力，通过行动导向教学改革提高学生积极的行动意识和职业规划能力，培养学生的创新、创业能力，为后续课程学习作前期准备，为学生顶岗就业夯实基础。
同时使学生具备较强的工作方法能力和社会能力。
根据本课程面对的工作任务和职业能力要求，本课程的教学目标为：知识目标①掌握汽车发动机的基本构造、工作原理；②掌握发动机部件的功用、构造、工作原理；③掌握发动机零部件的耗损形式、原因、检测与维修方法；④掌握发动机拆装、调试工艺知识；⑤掌握汽车发动机的维护保养知识；⑥掌握发动机简单故障的分析与排除方法。
技能目标①会进行发动机的日常维护保养和定期维护保养；②能熟练拆装发动机总成、零部件，正确判定其工作、使用状况；③能对曲柄连杆机构进行故障诊断与维修；④能对配气机构进行故障诊断与维修；⑤能对汽油机燃油供给系进行故障诊断与维修；⑥能对柴油机燃油供给系进行故障诊断与维修；⑦能对冷却系进行故障诊断与维修；⑧会能进行发动机的组装与调试。
态度目标①培养学生创新精神、认真负责的工作态度及一丝不苟的工作作风，逐渐形成符合汽车维修行业职业岗位（群）所要求的职业道德与职业素养；②注重培养学生自我学习汽车新知识新技术的自学能力，为适应汽车行业岗位群的要求打下基础，提高学生走向社会求职的竞争力；③有较强的集体荣誉感和团队合作意识；④能客观地评判自己或他人的工作业绩。
