气体质量流量测量原理

质量流量计（MFC）原理质量流量计（MFC）原理及如何来选择使⽤⾸先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是⼀种精确测量⽓体流量的仪表，其测量值不因温度或压⼒的波动⽽失准，不需要温度压⼒补偿。

质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能⾃动控制⽓体流量，即⽤户可根据需要进⾏流量设定，MFC⾃动地将流量恒定在设定值上，即使系统压⼒有波动或环境温度有变化，也不会使其偏离设定值。

简单地说，质量流量控制器就是⼀个稳流装置，是⼀个可以⼿动设定或与计算机联接⾃动控制的⽓体稳流装置。

质量流量计/质量流量控制器的主要优点是什么？（1）流量的测量和控制不因温度或压⼒的波动⽽失准。

对于多数流量测控系统⽽⾔，很难避免系统的压⼒波动及环境和介质的温度变化。

对于普通的流量计，压⼒及温度的波动将导致较⼤的误差；对于质量流量计/质量流量控制器，则⼀般可以忽略不计。

（2）测量控制的⾃动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。

这样很容易实现对流量的数字显⽰﹑累积流量⾃动计量﹑数据⾃动记录﹑计算机管理等。

对质量流量控制器⽽⾔，还可以实现流量的⾃动控制。

通常，模拟的MFC/MFM输⼊输出信号为0～+5V或4～20mA，数字式MFC/MFM还配有RS232或RS485数字串⾏通讯⼝，能⾮常⽅便地与计算机连接，进⾏⾃动控制。

（3）精确地定量控制流量质量流量控制器可以精确地控制⽓体的给定量，这对很多⼯艺过程的流量控制﹑对于不同⽓体的⽐例控制等特别有⽤。

（4）适⽤范围宽，有很宽的⼯作压⼒范围，我们的产品可以从真空直到10MPa；可以适⽤于多种⽓体介质（包括⼀些腐蚀性⽓体，如HCL）；有很宽的流量范围，我们的产品最⼩流量范围可达0～5 sccm，最⼤流量范围可达0～200 slm。

流量显⽰的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程⽐为-- 50:1），因此在很多领域得到⼴泛应⽤。

气体流量计工作原理
气体流量计是一种用于测量气体流动速度和质量流量的仪器。

它基于流体动力学定律和物理性质的变化来实现流量的测量。

气体流量计的工作原理通常包括以下几个方面：
1. 等密度原理：根据气体流过的截面积和速度可以计算出气体的流量。

一种常见的实现方式是通过流体动力学原理，将气体流过的截面积和流速转换为压力差。

2. 热速度原理：根据热速度定律，通过测量热电偶的温度差来计算气体的流量。

当气体通过测量管道时，流体的速度会影响热交换的速度，从而使热电偶测量到的温度差发生变化，通过测量温度差的变化可以计算出气体的流量。

3. 导管压差原理：根据气体在导管中流动时产生的压力差来计算气体的流量。

通过在导管中设置压力传感器，测量气体流过导管时的压力差，通过一定的计算方式可以得到气体的流量。

4. 质谱法：通过质谱仪来分析气体中的组分，并根据组分的质量来计算气体的流量。

质谱仪可以将气体中各组分的质量分析出来，通过测量时间、速度和流量等参数来确定气体的流量。

以上是常见的几种气体流量计的工作原理，通过选择适合的工作原理和仪器可以实现对不同气体的准确流量测量。

质量流量控制器原理质量流量控制器是一种用于控制气体质量流量的仪器，它可以根据用户设定的质量流量值，精确地调节气体的流量，从而确保气体流量的准确性和稳定性。

本文将重点介绍质量流量控制器的原理及其工作方式。

一、质量流量控制器原理质量流量控制器的原理基于流场动态计量技术，它通过测量气体密度和瞬时流量计算气体的质量流量，然后根据设定值调节流量控制阀门的开度，从而实现质量流量的精确控制。

在质量流量控制器中，气体通过流量计进入测量腔体，测量腔体中装有传感器，可以进行压力、温度、流量、密度等参数的测量。

这些参数直接影响了气体密度的计算，而气体密度的准确计算是控制质量流量的关键。

测量系统完成数据采集后，将数据转换为质量流量值，并通过控制阀门的开度来调节气体流量，实现质量流量的精确控制。

二、质量流量控制器的工作方式质量流量控制器主要分为两个部分，即测量模块和电子控制模块。

（一）测量模块测量模块由流量计和密度计组成。

流量计可以根据气体流过流体的速度进行测量，而密度计则是利用气体压力、温度、流量等参数进行测量。

这两种仪器都非常精确，可以实时测量气体的流量和密度。

在测量模块中，流量计和密度计通过传感器与电子控制模块相连。

当气体经过流量计时，流量计产生信号并将其传输到控制模块，控制模块根据信号计算出气体的流量。

当气体经过密度计时，密度计也会产生信号并传输到控制模块，控制模块根据信号计算出气体的密度。

（二）电子控制模块电子控制模块主要由控制器、流量计控制器、密度计控制器和阀门控制器等部分组成。

电子控制模块的主要作用是接收来自测量模块的信号，并根据用户设定的质量流量值自动调节阀门的开度，从而控制气体的流量。

具体的工作流程如下：1. 用户根据需要设定目标质量流量值，并将该值输入到控制器中。

2. 测量模块中的流量计和密度计开始测量气体的流量和密度，并将测量结果传输到电子控制模块中。

3. 电子控制模块根据测量结果计算出当前的质量流量值，并将该值与用户设定的目标质量流量值进行比较。

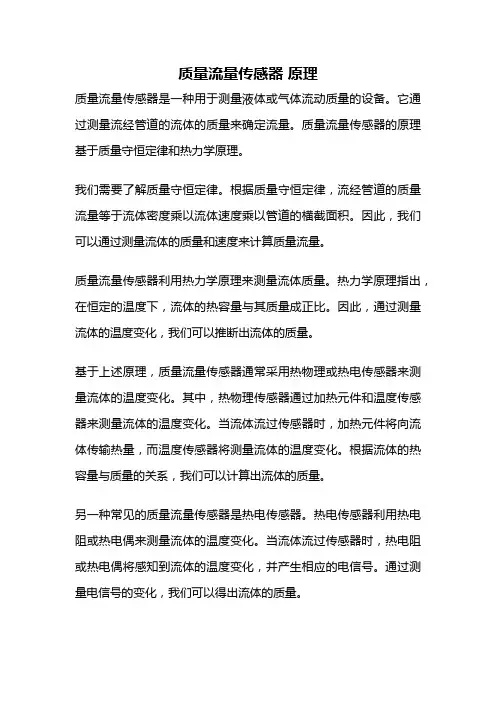

质量流量传感器原理质量流量传感器是一种用于测量液体或气体流动质量的设备。

它通过测量流经管道的流体的质量来确定流量。

质量流量传感器的原理基于质量守恒定律和热力学原理。

我们需要了解质量守恒定律。

根据质量守恒定律，流经管道的质量流量等于流体密度乘以流体速度乘以管道的横截面积。

因此，我们可以通过测量流体的质量和速度来计算质量流量。

质量流量传感器利用热力学原理来测量流体质量。

热力学原理指出，在恒定的温度下，流体的热容量与其质量成正比。

因此，通过测量流体的温度变化，我们可以推断出流体的质量。

基于上述原理，质量流量传感器通常采用热物理或热电传感器来测量流体的温度变化。

其中，热物理传感器通过加热元件和温度传感器来测量流体的温度变化。

当流体流过传感器时，加热元件将向流体传输热量，而温度传感器将测量流体的温度变化。

根据流体的热容量与质量的关系，我们可以计算出流体的质量。

另一种常见的质量流量传感器是热电传感器。

热电传感器利用热电阻或热电偶来测量流体的温度变化。

当流体流过传感器时，热电阻或热电偶将感知到流体的温度变化，并产生相应的电信号。

通过测量电信号的变化，我们可以得出流体的质量。

除了热物理和热电传感器，质量流量传感器还可以采用其他原理，如压差传感器、振荡管传感器、声速传感器等。

这些传感器利用不同的物理特性来测量流体的质量。

总结起来，质量流量传感器是一种用于测量液体或气体质量流量的设备。

它通过测量流体的质量和速度、温度变化等参数来计算流体的质量流量。

根据测量原理的不同，质量流量传感器可以采用热物理、热电、压差、振荡管、声速等传感器来实现。

这些传感器在工业生产、环境监测、流体控制等领域具有重要的应用价值。

通过准确测量流体的质量流量，我们可以实现对流体流动的有效控制和管理。

气体质量流量计原理气体质量流量计是一种用于测量气体流量的仪器，它将气体质量作为测量参数。

其原理基于热物理效应，可以用来测量各种气体的流量，广泛应用于化工、医药、冶金、航空等领域。

一、气体质量流量计的基本组成气体质量流量计主要由传感器、信号处理器、显示器和控制器四部分组成。

传感器是测量气体质量流量的核心部件，通常采用热毛细管技术、热膜技术或者微流控技术实现。

信号处理器接收传感器输出的信号，并将其转换为数字量，并进行校准、线性化等处理。

显示器将处理后的数据以数字或者图形的形式显示。

控制器则是对气体质量流量进行控制和调节的核心，通过控制阀门或者泵等设备实现。

二、热物理效应原理气体质量流量计的工作原理基于热物理效应。

当气体通过热丝或者热膜时，这个加热物体会失去一定的热量，且与气体流量成正比。

在气体流量不同的情况下，热丝或者热膜会产生不同的温度变化，进而实现气体流量的测量。

三、热毛细管技术热毛细管气体质量流量计是一种测量气体流量的传统技术。

其基本原理是利用热丝或者热膜加热毛细管中的气体。

通过测量热丝或者热膜的加热功率和温度变化，可以计算出气体的质量流量。

热毛细管气体质量流量计的特点是测量范围广，可以测量各种气体的流量。

热毛细管属于热敏元件，灵敏度不高，且在高速气流下容易受到干扰。

四、热膜技术热膜气体质量流量计是一种新型的传感器，其基本原理是采用热膜作为测量元件。

由于热膜的热导率比热丝低，因此在气体流动下，热膜的温度变化比热丝更为明显。

通过测量热膜表面温度的变化，可以得到气体质量流量的数据。

热膜气体质量流量计的特点是响应速度快、灵敏度高、输出信号稳定。

热膜的寿命较短，容易受到杂散热影响，需要经常进行校准和维护。

五、微流控技术微流控气体质量流量计是一种基于微流控技术的新型传感器。

其基本原理是通过微流道和微加热器等微观结构实现对气体流量的测量。

在气体流动过程中，微通道内的热量传递和质量交换等微观效应会影响气体温度和流速的变化，进而实现气体质量流量的测量。

气体流量计算方法气体流量计是一种用于测量气体流量的仪器，广泛应用于工业生产、科研实验、环境监测等领域。

在工业生产中，准确测量气体流量对于生产过程的控制和优化至关重要。

本文将介绍几种常见的气体流量计算方法。

一、差压流量计法差压流量计是一种常用的气体流量计算方法。

其原理是通过测量气体流经管道时产生的压力差来计算气体的流量。

差压流量计通常包括一个流体流过的孔板、一个差压变送器和一个显示仪表。

当气体通过孔板时，会在孔板两侧产生差压，差压变送器将差压信号转换为电信号，并传输给显示仪表，显示仪表再将电信号转换为相应的气体流量。

二、热式流量计法热式流量计是一种基于气体传热原理的流量计算方法。

它通过测量气体流经传感器时所需要的加热功率来计算气体的流量。

热式流量计通常包括一个加热丝和一个测量温度的传感器。

当气体流经加热丝时，加热丝的温度会发生变化，测量温度的传感器将温度变化转换为电信号，并通过计算来得到气体流量。

三、涡街流量计法涡街流量计是一种利用气体流经涡街产生的涡旋来计算气体流量的方法。

涡街流量计通常包括一个涡街传感器和一个显示仪表。

当气体流经涡街传感器时，会在涡街上产生一系列的涡旋，涡街传感器通过感应涡旋的频率来计算气体流量，并将结果传输给显示仪表进行显示。

四、质量流量计法质量流量计是一种直接测量气体质量流量的方法。

它通过测量气体流经管道时的质量变化来计算气体的流量。

质量流量计通常包括一个质量传感器和一个显示仪表。

当气体流经质量传感器时，质量传感器会测量气体的质量变化，并将结果传输给显示仪表进行显示。

五、超声波流量计法超声波流量计是一种利用超声波传播速度与气体流速之间的关系来计算气体流量的方法。

超声波流量计通常包括一个发射器和一个接收器。

发射器发射超声波，当超声波经过气体流动时，其传播速度会发生变化，接收器接收到经过气体流动后的超声波，并通过计算来得到气体流量。

气体流量计有多种计算方法，包括差压流量计法、热式流量计法、涡街流量计法、质量流量计法和超声波流量计法。

质量流量计（MFC）原理及如何来选择使用首先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是一种精确测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿。

质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能自动控制气体流量，即用户可根据需要进行流量设定，MFC自动地将流量恒定在设定值上，即使系统压力有波动或环境温度有变化，也不会使其偏离设定值。

简单地说，质量流量控制器就是一个稳流装置，是一个可以手动设定或与计算机联接自动控制的气体稳流装置。

质量流量计/质量流量控制器的主要优点是什么？（1）流量的测量和控制不因温度或压力的波动而失准。

对于多数流量测控系统而言，很难避免系统的压力波动及环境和介质的温度变化。

对于普通的流量计，压力及温度的波动将导致较大的误差；对于质量流量计/质量流量控制器，则一般可以忽略不计。

（2）测量控制的自动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。

这样很容易实现对流量的数字显示﹑累积流量自动计量﹑数据自动记录﹑计算机管理等。

对质量流量控制器而言，还可以实现流量的自动控制。

通常，模拟的MFC/MFM输入输出信号为0～+5V或4～20mA，数字式MFC/MFM还配有RS232或RS485数字串行通讯口，能非常方便地与计算机连接，进行自动控制。

（3）精确地定量控制流量质量流量控制器可以精确地控制气体的给定量，这对很多工艺过程的流量控制﹑对于不同气体的比例控制等特别有用。

（4）适用范围宽，有很宽的工作压力范围，我们的产品可以从真空直到10MPa；可以适用于多种气体介质（包括一些腐蚀性气体，如HCL）；有很宽的流量范围，我们的产品最小流量范围可达0～5 sccm，最大流量范围可达0～200 slm。

流量显示的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程比为-- 50:1），因此在很多领域得到广泛应用。

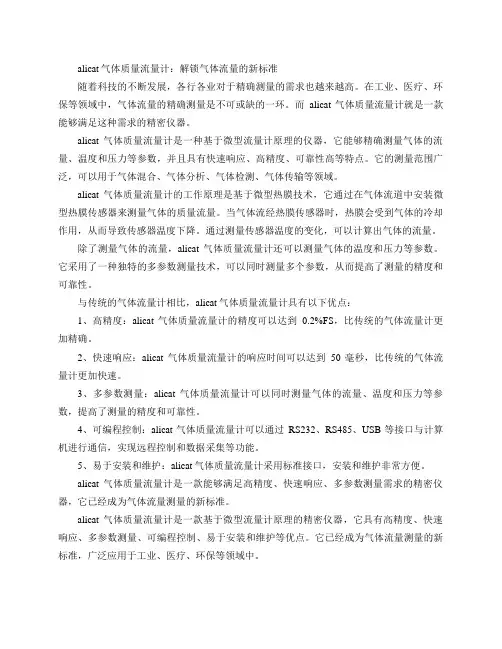

alicat气体质量流量计：解锁气体流量的新标准随着科技的不断发展，各行各业对于精确测量的需求也越来越高。

在工业、医疗、环保等领域中，气体流量的精确测量是不可或缺的一环。

而alicat气体质量流量计就是一款能够满足这种需求的精密仪器。

alicat气体质量流量计是一种基于微型流量计原理的仪器，它能够精确测量气体的流量、温度和压力等参数，并且具有快速响应、高精度、可靠性高等特点。

它的测量范围广泛，可以用于气体混合、气体分析、气体检测、气体传输等领域。

alicat气体质量流量计的工作原理是基于微型热膜技术，它通过在气体流道中安装微型热膜传感器来测量气体的质量流量。

当气体流经热膜传感器时，热膜会受到气体的冷却作用，从而导致传感器温度下降。

通过测量传感器温度的变化，可以计算出气体的流量。

除了测量气体的流量，alicat气体质量流量计还可以测量气体的温度和压力等参数。

它采用了一种独特的多参数测量技术，可以同时测量多个参数，从而提高了测量的精度和可靠性。

与传统的气体流量计相比，alicat气体质量流量计具有以下优点：1、高精度：alicat气体质量流量计的精度可以达到0.2%FS，比传统的气体流量计更加精确。

2、快速响应：alicat气体质量流量计的响应时间可以达到50毫秒，比传统的气体流量计更加快速。

3、多参数测量：alicat气体质量流量计可以同时测量气体的流量、温度和压力等参数，提高了测量的精度和可靠性。

4、可编程控制：alicat气体质量流量计可以通过RS232、RS485、USB等接口与计算机进行通信，实现远程控制和数据采集等功能。

5、易于安装和维护：alicat气体质量流量计采用标准接口，安装和维护非常方便。

alicat气体质量流量计是一款能够满足高精度、快速响应、多参数测量需求的精密仪器，它已经成为气体流量测量的新标准。

alicat气体质量流量计是一款基于微型流量计原理的精密仪器，它具有高精度、快速响应、多参数测量、可编程控制、易于安装和维护等优点。

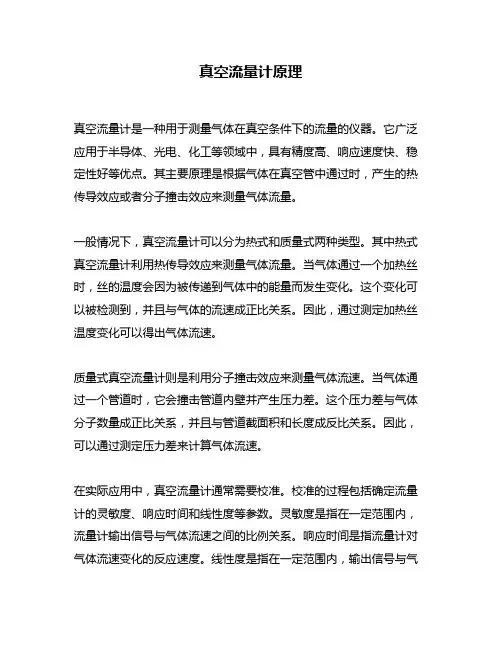

真空流量计原理
真空流量计是一种用于测量气体在真空条件下的流量的仪器。

它广泛应用于半导体、光电、化工等领域中，具有精度高、响应速度快、稳定性好等优点。

其主要原理是根据气体在真空管中通过时，产生的热传导效应或者分子撞击效应来测量气体流量。

一般情况下，真空流量计可以分为热式和质量式两种类型。

其中热式真空流量计利用热传导效应来测量气体流量。

当气体通过一个加热丝时，丝的温度会因为被传递到气体中的能量而发生变化。

这个变化可以被检测到，并且与气体的流速成正比关系。

因此，通过测定加热丝温度变化可以得出气体流速。

质量式真空流量计则是利用分子撞击效应来测量气体流速。

当气体通过一个管道时，它会撞击管道内壁并产生压力差。

这个压力差与气体分子数量成正比关系，并且与管道截面积和长度成反比关系。

因此，可以通过测定压力差来计算气体流速。

在实际应用中，真空流量计通常需要校准。

校准的过程包括确定流量计的灵敏度、响应时间和线性度等参数。

灵敏度是指在一定范围内，流量计输出信号与气体流速之间的比例关系。

响应时间是指流量计对气体流速变化的反应速度。

线性度是指在一定范围内，输出信号与气
体流速之间的直线关系程度。

总之，真空流量计利用热传导效应或者分子撞击效应来测量气体流速，在半导体、光电、化工等领域中有着广泛的应用。

其原理简单，精度高，响应快，稳定性好等优点使得其成为了气体流量测量领域中不可
或缺的仪器。
