●概述流体的体积是流体温度和压力的函数，是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。
如前所述，常用的流量计中，如孔板流量计、层流质量流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。
在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。
采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。
以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。
这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。
随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。
●原理介绍流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1832年研究轮机时发现的，简称科氏力。
在1977年由美国高准(Micro Motion)公司的创始人根据此原理研发出世界上第一台可以实际使用的质量流量计。
质量流量计以科氏力为基础，在传感器内部有两根平行的流量管，中部装有驱动线圈，两端装有检测线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的检测线圈将产生相位不同的两组信号，这两个信号的相位差与流经传感器的流体质量流量成比例关系。
计算机解算出流经振管的质量流量。
不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。
安装在传感器器振管上的铂电阻可间接测量介质的温度。
质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。
由于变送器是以单片机为核心的智能仪表，因此可根据上述三个基本量而导出十几种参数供用户使用。
质量流量计组态灵活，功能强大,性能价格比高，是新一代流量仪表。

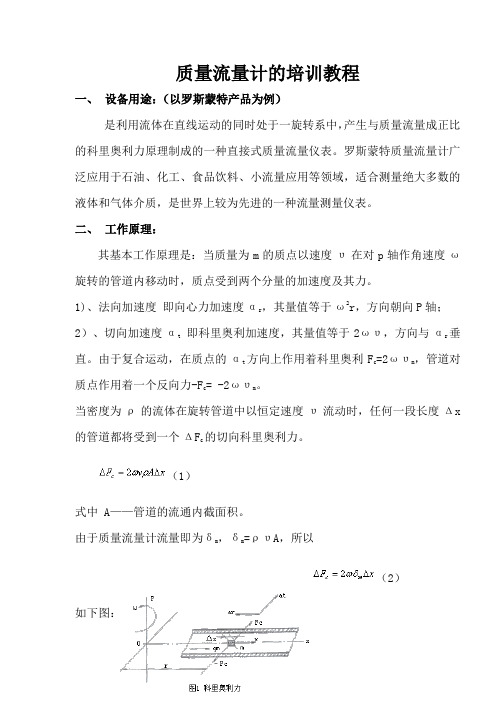

质量流量计的培训教程一、设备用途：（以罗斯蒙特产品为例）是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。
罗斯蒙特质量流量计广泛应用于石油、化工、食品饮料、小流量应用等领域，适合测量绝大多数的液体和气体介质，是世界上较为先进的一种流量测量仪表。
二、工作原理：其基本工作原理是：当质量为m的质点以速度υ在对p轴作角速度ω旋转的管道内移动时，质点受到两个分量的加速度及其力。
1)、法向加速度即向心力加速度αr，其量值等于ω2r，方向朝向P轴；2）、切向加速度αt即科里奥利加速度，其量值等于2ωυ，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利F c=2ωυm，管道对质点作用着一个反向力-F c= -2ωυm。
当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx 的管道都将受到一个ΔF c的切向科里奥利力。
（1）式中 A——管道的流通内截面积。
由于质量流量计流量即为δm，δm=ρυA，所以（2）如下图：然而通过旋转运动产生科里奥利力是困难的，目前产品均代之以管道振动产生科里奥利力，即由两断端固定的薄壁测量管，在中点处以测量管谐振或接近谐振的频率（或其高次谐波频率）所激励，在管内流动的流体产生科里奥利力，使测量管中点前后两半段产生方向相反的挠曲，用光学或电磁学方法检测挠曲量以求得质量流量。
又因流体密度会影响测量管的振动频率，而密度与频率有固定的关系，因此CMF也可测量流体密度。
三、组成结构：它由流量传感器和转换器（或流量计算机）两部分组成：1、流量传感器：下图为流量传感器，主要有由测量管及其支撑固定桥架、测量管振动激励系统中的驱动线圈A、检测测量管挠曲的光学检测探头或电磁检测探头B、修正测量管材料扬杨氏模量温度影响的测温组件等组成。
2、转换器：转换器主要由振动激励系统的振动信号发生单元、信号检测和信号处理单元等组成；流量转换器则还有组态设定、工程单位换算、信号显示和与上位机通信等功能。
质量流量计使用与维护培训一、质量流量计功能：可直接测量连续测量介质的质量流量、密度、温度。
通过直接测量变量可推算出：体积流量、累积量。
二、质量流量计的组成：传感器+变送器我司使用的质量流量计型号：变送器：1700；传感器：DS600 CMF300 CMF400 CMFHC2 CMF010 F300 R025DS600：码头一万吨PX管线、去PTA质量流量计，8万吨卸石脑油流量计等CMF系列：液化气气相返回线、抽余油、重芳烃等F系列：450单元卸汽车质量流量计R系列：1700变送器：三、质量流量计工作原理：1 温度测量：变送器安装应在温度为 -40 至 60℃的环境中。
在保温伴热的过程中，一定不能超过-40 至 60℃，否则会影响传感器测量。
也容易损坏传感器。
2 质量流量测量：在流量管端部的电磁驱动线圈驱动，其振幅小于1mm ，频率约为80Hz ，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
根据牛顿第二定律，流量管扭曲量的大小完全与流经流量管的质量流量大小成正比，安装于流量管两侧的电磁信号检测器用于检测流量管的振动。
当没有流D 型传感器外壳流量管驱动线圈Pickoffs过程连接接线盒体流过流量管时，流量管不产生扭曲，两侧电磁信号检测器的检测信号是同相位的（下图）；当有流体流经流量管时，流量管产生扭曲，从而导致两个检测信号产生相位差（下图），这一相位差的大小直接正比于流经流量管的质量流量。
3 密度测量：流量管的一端被固定，而另一端是自由的。
这一结构可看做一重物悬挂在弹簧上构成的重物/弹簧系统，一旦被施以一运动，这一重物/弹簧系统将在它的谐振频率上振动，这一谐振频率与重物的质量有关。
质量流量计简述1.什么是质量流量计？什么是质量流量控制器？质量流量计，即Mass Flow Meter(MFM), 是一种精确测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿。
质量流量控制器, 即Mass Flow Controller (MFC), 不但具有质量流量计的功能，更重要的是，它能自动控制气体流量，即用户可根据需要进行流量设定，MFC自动地将流量恒定在设定值上，即使系统压力有波动或环境温度有变化，也不会使其偏离设定值。
简单地说,质量流量控制器就是一个稳流装置,是一个可以手动设定或与计算机联接自动控制的气体稳流装置。
2. 怎么理解质量流量计/质量流量控制器的流量单位？气体质量流量单位一般以SCCM(Standard Cubic Centimeter per Minute,每分钟标准毫升)和SLM(Standard Liter per Minute,每分钟标准升)来表示。
这意味着，这种仪表在不同的使用条件下，指示的流量均是标准状态下的流量。
这是这种仪表和其它流量计的重要区别，也是SCCM﹑SLM 不同于mL/min﹑L/min 之处。
对多数用户而言，体积流量的表示方法很符合习惯﹑便于使用，但也有用户需要知道单位时间内流过介质的质量(如g/min),这个要求是很容易实现的。
因为标准状态下的气体密度是一个常数, 可以方便地查到，因而简单地做一个乘法(以密度乘以若干SLM)即可实现。
所以说,在标准状态下的体积流量就等同于质量流量。
3. 什么情况下用质量流量计,什么情况下用质量流量控制器?一般而言，仅对流量进行计量或监测时，用质量流量计；需要对流量进行控制时，用质量流量控制器。
某些测量场合，用二者皆可，但质量流量控制器更好用。
例如，后面讲到的测量小孔直径﹑阀门泄漏量﹑工件(如毛细管)流通量等。
4. 质量流量计/质量流量控制器的主要优点是什么？4.1 流量的测量和控制不因温度或压力的波动而失准。
流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。
中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。
为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。
二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。
三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。
2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。
3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。
4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。
5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。
质量流量计的使用常识
质量流量计的使用场合：因质量流量计测量的是流体的质量流量，不受流体温度、压力、密度等参数变化的影响，且测量精度很高（可达0.1%），无直管段要求，固在一些要求进行精确测量和严格控制进料的场合以及用于贸易结算进行计量的时候，常常使用质量流量计进行流量测量，但因其价格昂贵使用面不是太广。
质量流量计的组成：包括传感器、变送器和显示单元三部分，传感器的敏感元件为测量管，安装在管道上，变送器和显示单元（简易型不带显示单元）单独安装在传感器旁便于观察和维护的地方，二者之间有专用的多芯屏蔽电缆进行电气连接。
科氏力质量流量计的结构分类：按照测量管的形状可分为直管式和弯管式，按照测量管的数量可分为单管式和双管式（常用双管式）。
质量流量计的安装要求：
A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；
B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到强磁场的干扰；
C、传感器与管道连接时不应有应力存在；
D、直管式质量流量计最好垂直安装，若要水平安装则需使两根测量管处于同一水平面。
E、弯管式质量流量计在测量液体时，弯管部分应朝下，在测量气体时弯管部分应朝上。
质量流量计的投用与停用方法：
A、质量流量计投用前，应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成；
B、通电预热30分钟后启动流体运行，直到传感器温度等于流体的操作温度，切断下游阀并确保无泄露和保证满管时，对流量计进行调0；
C、打开上、下游阀门，关闭旁路阀，将流量计投入使用；
D、流量计停用时，对于易结垢的介质应打开排污阀将流量计中的介质排净，对于易凝固的介质应排净并用低压蒸汽或工厂风进行扫线，保证测量管内不残留介质。
