E+H质量流量计培训Promass

E+H质量流量计培训Promass


Endress+Hauser – 质量流量计Proline Promass 培训
f
E+H China Slide 8
R
1 = ⋅ 2π
c m
2011-6-27
Endress+Hauser – 质量流量计Proline Promass 培训
测量原理 – 质量流量计中的密度测量
E+H流量生产中心 基础知识 测量原理 产品系列 特殊功能 安装 计量交接
mt
1 c ⋅ 2π mfl + mt mfl = V ⋅ ρfl fR =
应用场合： • 低压气体 (e.g. 天然气, 空气，氮气等) • LPG液化石油气 (e.g. 丁烷, 丙烷) • 燃料油和汽，柴油 • 果汁 • 菜油, 动物油脂 • 酒精 • 清洁剂和溶剂 • 乳胶，硅胶 • 苯，甲苯 “适合几乎所有的应用场合!”
E+H China Slide 21
2011-6-27
E+H流量生产中心 基础知识 测量原理 产品系列 特殊功能 安装 计量交接 应用业绩
弹性系数: 20 N/m 振幅: 10 cm
弹性系数: 20 N/m 振幅: 10 cm
质量: 1 kg
质量: 10 kg
谐振周期: 1.40 s
最大速度: 2.00 m/s
谐振周期: 4.44 s
最大速度: 0.20 m/s
•S-DAT™, T-DAT™, F-CHIP™
2011-6-27
Endress+Hauser – 质量流量计Proline Promass 培训

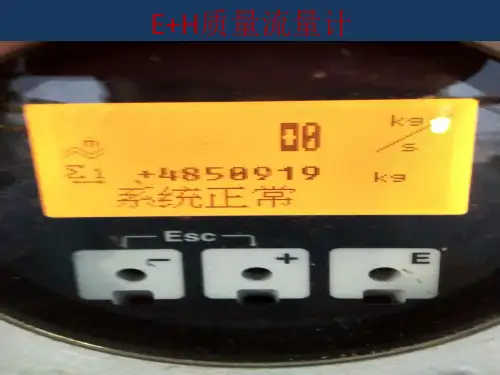

产品系列 - Promass 83: 显示和操作
E+H流量生产中心 基础知识 测量原理 产品系列 特殊功能
E+H质量流量计调试演示教学

E+H质量流量计调试演示教学

E+H质量流量计调试80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。

电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。

参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。

接着按E，然后找到，用+或者-修改为t。

初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。

同时按+和-返回到主测量画面。

2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。

修改完成用“E”确认。

按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。

同时按+和-返回到主测量画面。

2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E “进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。

按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者“-”输入下限量程。

EH热式气体质量流量计_basic

EH热式气体质量流量计_basic


传感器上的冷凝物
+
流量
+++
应用
t-switch/t-trend
+ +
+
+ +
+ +
+
Slide 37
FT010BPEB Endress+Hauser – 气体热式质量流量计Proline T-mass培训
气体混合物
气体的物理基础
测量原理
产品系列 安装和操作
应用
t-switch/t-trend
只要混合气体的组分保持恒定, 就可用热式质量流量计.
若压力变化很大的话, 如 >5 bar, 则用压力变送器的mA输出/ PROFIBUS/ Modbus RS485作为它的输入
Slide 33
FT010BPEB Endress+Hauser – 气体热式质量流量计Proline T-mass培训
压力和温度的影响
气体的物理基础
测量原理
产品系列 安装和操作
潮湿影响
气体的物理基础
测量原理
产品系列 安装和操作
应用
t-switch/t-trend
潮湿气体会在传感器上增加冷却效应 只要避免冷凝的话, 这种影响就会减少到最低 全年季节改变而引起的湿度改变会增减输出高达 7 % . 假设传感器上有冷凝, 输出会明显地上升. 只要没有冷凝发生，湿气的影响可以忽略不计。 旧的传感器对于任何液相其
Helium
Butane(丁烷) Propane(丙烷)
H2 He
CH3CH2 C3H8
必须小心从事: 检查下列: 压力 温度 组分 潮湿 流量
E+H电磁流量计 ppt课件

E+H电磁流量计 ppt课件


安装和操作 - 安装建议3：接地
对于金属接地的管道，仪表的接地端直接 连到管道上即可。
对于金属非接地的或带衬里的金属管 道，仪表与管道的配对法兰连接，然 后用金属线将管道法兰接地。
对于非金属的管道，仪表与管道之间安装 接地环，并将两个环连接起来，然后用金 属线将接地环接地。
ppt课件
11
安装和操作 - 仪表接线
ppt课件
23
电磁流量计故障检查和分析
一般采用的检查手段或方法及其检查内容：
检查首先从显示仪表工作是否正常开始， 逆流量信号传送的方向进行。用模拟信号器测 试转换器，以判断故障发生在转换器及其后位 仪表还是在转换器的上位传感器发生的。若是 转换器故障，如有条件可方便地借用转换器或 转换器内线路板作替代法调试；若是传感器故 障需要试调换时，因必须停止运行，关闭管道 系统，因涉及面广，常不易办到。特别是大口 径流量传感器，试换工程量大，通常只有在作 完其他各项检查，最后才下决心，卸下管道检 查传感器测量管内部状况或调换。
ppt课件
24
电磁流量计故障检查和分析
1 无流量信号；
无流量信号输出大体上可归纳为5个方面故障 原因，它们是
（1）电源未通等电源方面故障； （2）连接电缆（激磁回路，信号回路）系统方 面故障；
（3）液体流动状况方面故障； （4）传感器零部件损坏或测量内壁附着层引 起等方面的故障；
（5）转换器元器件损坏方面的故障。
（3）外界杂散电流等电、磁干扰；
（4）液体物性方面（如液体电导率不均匀或含有较多
变颗粒／纤维的浆液等）的pp原t课件因；
29
电磁流量计故障检查和分析
1、流动本身的波动（或脉动）
若流动本身波动，仪表输出晃动则是如实反映波动 状况。检查方法可在使用现场向操作人员和流程工艺人 员询问或巡视有否波动源。管系流动波动（或脉动）的O EMPTY PIPE DET. 空管检测ON MEASURING MODE 测量模式STANDARD
(完整版)E+H热式气体质量流量计_basic

(完整版)E+H热式气体质量流量计_basic

压力和温度的影响
气体的物理基础
测量原理
产品系列
气体的热性质会随着压力和温度的变化而变化
不同气体的影响也不一样: 如空气受温度的影响大一些而 CO2 则受压 力的影响更大些
安装和操作 温度可动态补偿 – 即实时测量气体的温度并实时校正气体的性质
应用
t-switch/t-trend
若压力稳定的话可以在面板上输入一设定值
Kurz 11%
从 2004 到2005 销售增加了$3.6M E+H -0.4% 市场份额 E+H 增加 +1.6% 台数
Slide 2
2020/2/15 Endress+Hauser – 气体热式质量流量计Proline T-mass培训
t-mass 的成功
气体的物理基础
测量原理
产品系列 安装和操作
应用
t-switch/t-trend
2006年12月31日已销售1708 台 t-mass 65 !
t-mass 70 / 65
pieces
160 140 120 100
80 60 40 20
0
January February
M arch
April
M ai
month
June extrap.
07/
测量原理
质量流量计
产品系列 安装和操作
100% 90% 80%
在线压力和温度补偿的体积 测量
70%
应用
60%t-switch/ttrend50%40%
固定压力和温度的体积流量 计
30%
20%
纯体积流量计
10%
0% 1980
1997
E+H流量计

E+H流量计

Flow Overview
Flow Measurement Technology
mag flow vortex flow mass flow ultra sonic delta-P t-mass
2
Applications
conductive mag flow vortex flow mass flow ultra sonic delta-P t-mass non-conductive
17
Flange Protective Coating
DN 15...300 Improved corrosion protection
• Zinc provides galvanic protection • Aluminum forms inert protective coating
Especially effective against harsh environments
.....1000°C 1.0 160
1:12 <1% gas <5% solids
1:18
low viscous no gas
*water at 20°C, 10bar, DN100 and 100m³/h
4
Non-conductive liquids Nonmag flow ∅ [mm] pressure [bar] temp. [°C] accuracy* [%] ∆p* [mbar] turndown* remarks 1:350 >5 µS/cm >20 µS/cm
12
Promag 53: Data Management
SSensor S-DAT™ Sensor data • Calibration data • Diameter • Serial number S-DATTM T-DATTM TTransmitter T-DAT™ Transmitter data (manual backup) • HART address • Ranges • Units / Values FFunction F-CHIP™ • Batching Software • ECC Software • Advanced Diagnostics
E+H质量流量计

E+H质量流量计


ＰｒｏｍａｓｓＦ应用 焊接式传感器 介质温度可达＋２００ 应用领域
气体 液化气 丁烷 丙烷 清洗剂和溶剂 燃料油和汽油 植物油 动物油 乳胶 硅油 甲苯 苯 酒精 甲烷 果汁
ＰｒｏｍａｓｓＭ应用 传感器采用双直测量管 钛材 压力可达３５０ｂａｒ 应用领域
压缩空气 光气 牙膏 植物油 醋 添加剂 蕃茄酱 蛋黄酱
技术资料 ＴＩ ０５３Ｄ／０６／ｚｈ／ｖ１．０
５００９８２８０

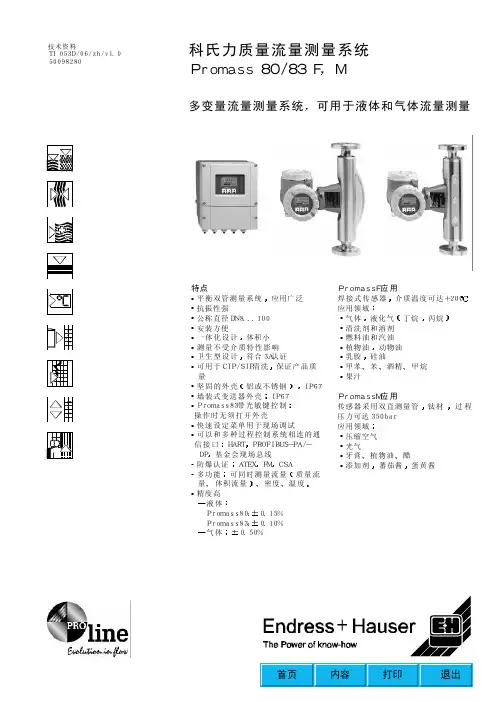

科氏力质量流量测量系统 Ｐｒｏｍａｓｓ ８０／８３ Ｆ Ｍ
多变量流量测量系统 可用于液体和气体流量测量
特点 平衡双管测量系统 应用广泛 抗振性强 公称直径ＤＮ８．．．１００ 安装方便 一体化设计 体积小 测量不受介质特性影响 卫生型设计 符合３Ａ认证 可用于ＣＩＰ／ＳＩＰ清洗 保证产品质 量 坚固的外壳 铝或不锈钢 ＩＰ６７ 墙装式变送器外壳 ＩＰ６７ Ｐｒｏｍａｓｓ８３带光敏键控制 操作时无须打开外壳 快速设定菜单用于现场调试 可以和多种过程控制系统相连的通 信接口 ＨＡＲＴ ＰＲＯＦＩＢＵＳ－ＰＡ／－ ＤＰ 基金会现场总线 防爆认证 ＡＴＥＸ ＦＭ ＣＳＡ 多功能 可同时测量流量 质量流 量 体积流量 密度 温度 精度高 液体 Ｐｒｏｍａｓｓ８０： ０．１５％ Ｐｒｏｍａｓｓ８３： ０．１０％ 气体 ０．５０％
两行液晶显示 按键操作 快速设定 质量流量 体积流量
密度和温度测量
Ｐｒｏｍａｓｓ ８３ Ｆ Ｍ Ａ
四行液晶显示 光敏键操作 专用快速设定 质量流量 体积流量
以及可计算的变量
密度和温度测量 如流体浓度
传感器
通用型传感器 流体温度
ＴＩ ０５３Ｄ／０６／ｅｎ
可达２００
公称直径ＤＮ８．．．１５０
测量管材质 不锈钢或哈氏Ｃ－２２
E+H质量流量计

E+H质量流量计

E+H质量流量计原理图密码**83测量变量快速设定用户界面累积器输出输入基本功能监控测量变量测量值系统单位*设置附加设置特殊单位测量值主值质量流量0 Kg/s体积流量0 m3/h标准体积流量0 Nm3/h 密度Q 0.8129Kg/L参考密度QR0.8040Kg/Nl设置质量流量单位 kg/s 质量单位 kg t体积流量单位m3/h体积单位 m3ml 标准体积流量单位Nm3/h附加设置密度单位kg/l参考密度单位kg/Nl 温度单位℃（CELSIUS）长度单位MILLIMETER压力单位BARGFORMAT DATE/TIDD.MM.YY.24H特殊单位自定义单位自定义质量名……自定义质量因+1.000000/kg自定义体积名……自定义体积因+1.000000/l自定义密度名……自定义密度因+1.000000/gc快速设定快速设定-调否是快速设定-脉否是快速设定气体否是T-OAT保存取消保存存入用户界面控制基本设置语言 简体中文English显示阻尼1s解锁/加锁xxxxxx运行显示测试 关主显示行设置指定 质量流量显示格式x.xxxx交替显示指定 关附加行设置指定 累积器1显示格式x.xxxx交替显示指定 关信息显示行设置指定 运行交替显示指定 关显示对比度50%背光50%累积器累积器1设置指定质量流量累积器单位kgt g运行总量+5171013kg溢出值+13ETkg 累积器2累积器3累积流量处理累积模式: 平衡正向 反向累积器:复位否 是输出电流输出1设置指定电流 关质量流量体积流量标准运行信息接线端子号26（+）/27（-）脉冲/频率输出1frequency24(+)/25(-)继电器输出1输入状态输入设置指定状态输入关累积器1复位累积器2复位累积器3复位归零错误信息复位零点调整运行信息接线端子号20（+）/21（-）基本功能HART设置标签名称…位号描述…总线地址0（0～15）信息制造商代号E+H仪表代号5（hex ）设备修订版9过程参数设置指定小流量切质量流量/ 体积流量/ 关※信号切除值空管检测参数 开 关参考参数标准体积流量计算参考密度 修正参考密度0.9337kg/L线性膨胀密度+0.5000调整零点调整 取消 开始密度调零模式 关1-点 2-点压力校正 关 开系统参数设置传感器安装方向标准（正向）倒转（反向）密度阻尼0s（0～100)流量阻尼0.25s（0～100）传感器数据设置K系数3.36090零点+177.00 ※公称直径DN80流量系数KM +420.00KM2KT 0/KD1 0/KD2 0密度系数C0 -2296.3C1 +1.4100C2 -0.5522/C3 0/C4 0/C5 0附加系数最小测量温度-19℃测量管最大温度+47℃最小载体温度 -273℃～+727℃归零 关 开监控系统设置制定系统错误取消故障确认 关报警延迟0s（0～100）FERMANSENTO 开开电流输出超限1脉冲输出超限1运行实际系统情况系统正常先前系统情况两相流模拟失效模式关模拟被测变量关开流量限制版本信息DEVICE 设备软件传感器序列号KTOOACO200系统复位否设备运行时间9623:03五、常见故障报警/错误原因措施值不准受天气温度和介质密度快速设定查密度值第一车波动内有气泡清除气泡空管有显示小流量切除值过大调小后正常。

E+H质量流量计

E+H质量流量计

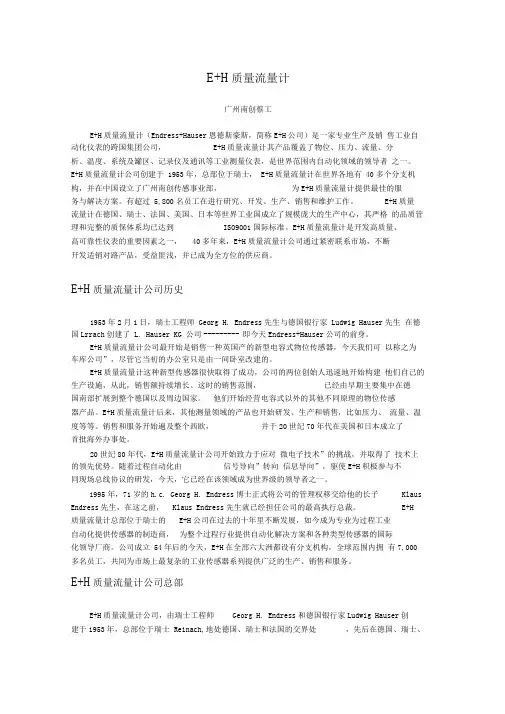

E+H质量流量计广州南创蔡工E+H质量流量计（Endress+Hauser恩德斯豪斯，简称E+H公司）是一家专业生产及销售工业自动化仪表的跨国集团公司，E+H质量流量计其产品覆盖了物位、压力、流量、分析、温度、系统及罐区、记录仪及通讯等工业测量仪表，是世界范围内自动化领域的领导者之一。

E+H质量流量计公司创建于 1953年，总部位于瑞士， E+H质量流量计在世界各地有 40多个分支机构，并在中国设立了广州南创传感事业部，为E+H质量流量计提供最佳的服务与解决方案。

有超过 5,800名员工在进行研究、开发、生产、销售和维护工作。

E+H质量流量计在德国、瑞士、法国、美国、日本等世界工业国成立了规模庞大的生产中心，其严格的品质管理和完整的质保体系均已达到ISO9001国际标准。

E+H质量流量计是开发高质量、高可靠性仪表的重要因素之一，40多年来，E+H质量流量计公司通过紧密联系市场，不断开发适销对路产品，受益匪浅，并已成为全方位的供应商。

E+H质量流量计公司历史1953年2月1日，瑞士工程师 Georg H. Endress先生与德国银行家 Ludwig Hauser先生在德国Lrrach创建了 L. Hauser KG 公司--------- 即今天Endress+Hauser公司的前身。

E+H质量流量计公司最开始是销售一种英国产的新型电容式物位传感器，今天我们可以称之为车库公司”，尽管它当初的办公室只是由一间卧室改建的。

E+H质量流量计这种新型传感器很快取得了成功，公司的两位创始人迅速地开始构建他们自己的生产设施，从此，销售额持续增长。

这时的销售范围，已经由早期主要集中在德国南部扩展到整个德国以及周边国家。

他们开始经营电容式以外的其他不同原理的物位传感器产品。

E+H质量流量计后来，其他测量领域的产品也开始研发、生产和销售，比如压力、流量、温度等等。

销售和服务开始遍及整个西欧，并于20世纪70年代在美国和日本成立了首批海外办事处。

E+H涡街流量计59页PPT

E+H涡街流量计59页PPT

连续的流量测量
流量大于最小流量 不能测量脉动流 需要考虑前后直管段 粘度 < 10 mPas 只能测量单向
E+H China Slide 26
测量原理 产品系列 流量计算仪 安装和操作
2019/11/14
操作和维护 - 使用注意事项
E+H China Slide 27
测量原理 产品系列 流量计算仪 安装和操作
E+H China Slide 8
测量原理 产品系列 流量计算仪 安装和操作
E+H China Slide 9
2019/11/14
产品系列 - 传感器的规格
标准传感器: 接液部分 316L (1.4435) -40...+260°C
高/低温 传感器: 接液部分 316L (1.4435) -200...+400°C
2019/11/14
测量原理 – 卡尔曼漩涡
传感器
E+H China Slide 3
V
p
测量原理 产品系列 流量计算仪 安装和操作
2019/11/14
测量原理 - DSC 传感器的好处
专利的传感器 ( 抗击800公斤的在线压力) 优异的抗震性能 (1g, 500Hz, 全方向) 抗击热冲击和水锤 各种口径使用相同的传感 器 对脏的介质不敏感
测量原理 产品系列 流量计算仪 安装和操作
2019/11/14
安装和操作 - Fieldtool软件的连接
选择完通讯的协议后， 就出现参数设定的画 面。
Service Protocol: 如果连接FXA193接口，选择此选项。 HART Protocol: 如果连接FXA191接口，选择此选项。
