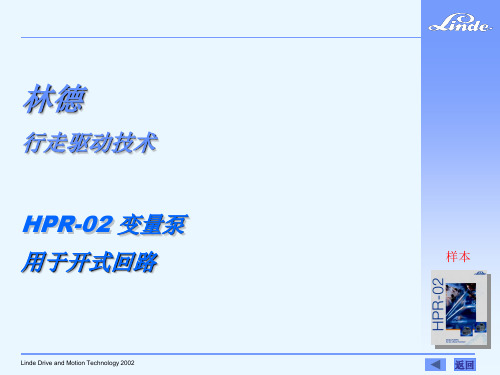

开式泵样本 HPR_02
- 格式:pdf
- 大小:1.64 MB
- 文档页数:32
液压泵的国内外发展现状631224170232苏姝机越一班一、液压泵介绍液压泵是液压系统中的动力元件,是一种能量转换装置,其作用是将驱动电机的机械能转换成输到系统中去的油液的压力能,即液压能,向整个液压系统提供动力。
液压泵的工作原理是运动带来泵腔容积的变化从而压缩流体使流体具有压力能,而它的输出流量的大小是由密封工作腔的容积变化大小来决定的。
液压传动系统中使用的液压泵都是容积式的。
其工作原理如下图:图1容积式泵的工作原理1-凸轮2-柱塞3-弹簧4-密封工作腔5-吸油阀6-压油阀液压泵按流量是否可调节可分为:变量泵和定量泵。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
按液压系统中常用的泵结构分为:齿轮泵、叶片泵和柱塞泵3种。
齿轮泵体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。
叶片泵分为双作用叶片泵和单作用叶片泵,这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统;但结构复杂,材料和加工精度要求高、价格贵、对油的清洁度要求高。
液压泵分类如下图:图2液压泵分类液压泵的主要参数有压力,排量,流量,效率。
液压泵工作压力是指泵实际工作时的压力,即它的输出压力。
工作转速是指泵在工作时的实际转动速度。
额定转速是指在额定压力下,能连续长时间正常运转的最高转速。
若泵超过额定转速工作将会造成吸油不足,产生振动和大的噪声,零件会遭受气蚀损伤,寿命降低。
液压泵的几何排量是指泵轴每转一转,由其密封容积几何尺寸变化所算得的排出(输入)液体的体积,数值上等于在无泄漏的情况下其轴转一转所能排出(所需输入)的液体体积。
液压泵的几何流量是指泵在单位时间内由其密封容腔几何尺寸变化而得的排出(输入)的液体体积。
泵的转速为n 时,泵的几何流量为Vn q t 。
液压泵的额定流量是指在正常工作条件下,按试验标准规定必须保证的流量,亦即在额定转速和额定压力下由泵输出的流量。
【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介:S、SH型中开式单级双吸离心泵,(简称:S、SH型中开泵),系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义:【S、SH型中开式单级双吸离心泵】性能范围:泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点:S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1.6MPa和2.OMPa。
为满足世界范围用户的不同要求,相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体,这样可以在不拆卸系统管路的情况下取出转子,维修方便部分泵体采用双流道设计,以减少径向力,从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术,因此提高了S泵的水力效率。
对叶轮进行动平衡,确保S泵的运行平稳。
轴轴径较粗,轴承间距较短,从而减小了轴的挠度,延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封,可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。
常用水泵型号代号意义LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义:如40LG12-15 40-进出口直径(mm)LG-高层建筑给水泵(高速)12-流量(m3/h)15-单级扬程(M)200QJ20-108/8 200---表示机座号200 QJ---潜水电泵20—流量20m3/h 108---扬程108M 8---级数8级水泵的基本构成:电机、联轴器、泵头(体)及机座(卧式)。
水泵的主要参数有:流量,用Q表示,单位是M3/H ,L/S。
扬程,用H表示,单位是M。
对清水泵,必需汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。
对潜水泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。
电机的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A)。
联轴器泵头(体_) 卧式机座D、df、dy泵结构特点D、DF、DY型泵系卧式、单吸、分段式多级离心泵,吸入口为水平方向,吐出口为水平垂直向上。
泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。
(可根据用户需求变换水泵进出口方向)。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向润滑,循环水冷却。
泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。
