激情进取志在超越L4VG系列变量泵技术交流中航力源液压研发部舒代雄（135********）激情进取志在超越L4VG 变量柱塞泵的发展L4V 系列柱塞泵发展趋势•随着我国基础建设的发展城市化建设及物流现代化等三方需求拉动下，其需求量将会进入一高峰期。
由于工程机械广泛采用液压传动与控制，是液压元件企业的主要用户，在国际市场上，主要公司有力士乐、NACHI 、川崎、内田、parker 、Linde 。
•A4VG 开发时间是20世纪80年代中期，力士乐公司推出A4VG 为代表的新型斜盘泵以来，其结构有了显著的变化。

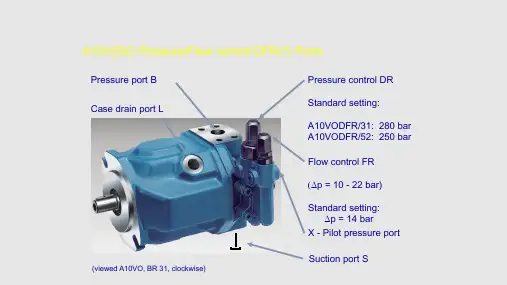

目前斜盘泵有用于闭式系统的A4VG 、A4VTG(由A4VG 派生而来，专用于混凝土搅拌运输车）及轻载工况的A10VG 和用于开式系统的A11VO 、A10VO 、A20VO 等近10种型号、20多种规格，广泛应用于多种工程机械。
•A4VG 系列泵为双向斜盘变量泵，功率密度高，可外部控制，功能扩展方便。
泵壳体为整体式，内置补油泵，结构紧凑，密封部位少，重量轻，外形尺寸(轴向尺寸)缩短，功率重量比高。
在泵壳体的尾部配置有集成阀块，该阀块包含了高压溢流阀、单向阀、压力切断阀、斜盘倾角控制回路以及补油压力控制回路等闭式系统所需的控制功能模块。
斜盘滚动副采用大锥角滚柱轴承，轴向承载能力强，使用寿命大大提高。
功率调节器由传统的弹簧调节改为采用力矩平衡原理的双曲线调节，理论上没有功率损失。
A4VG 泵的排量范围为28ml/r 〜250ml/r,共8种规格，其额定工作压力均为40MPa ，壳腔额定压力可达0.4MPa 。
目前力源公司只有L4V90、L4VG56及L4VTG90两种规格，三种型号、8型产品。
激情进取志在超越控制变量部件驱动轴变量活塞组件斜盘高压安全阀部件X2压力切断阀部件可实现通轴驱动内置补油泵Sizes 5690Max RPM (at V g max )36003300Pressure range400 / 450 barL4VG 变量泵结构及部件球压组件缸体部件柱塞组件壳体部件端盖部件激情进取志在超越L4VG 变量泵零部件分解、装配图激情进取志在超越L4VG 变量泵零件爆炸图激情进取志在超越系统高压侧油路系统低压侧油路进油口压力油路壳体泄油口油路先导控制压力油控制压力口油路L4VG 变量泵外形及原理激情进取志在超越L4VG 产品型号对照激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越A4VG/HD 液压伺服控制结构图激情进取志在超越A4VG/EP 比例电磁控制结构图激情进取志在超越A4VG/HW 手动伺服控制结构图激情进取志在超越A4VG/HD 液压伺服控制原理图激情进取志在超越A4VG/HW 手动伺服控制原理图激情进取志在超越A4VG/EP 比例电磁控制原理图激情进取志在超越装机配注意事项1.液压泵的安装:原动机输出轴与液压泵传动轴的联接采用软联接,且两轴同一水平安装;原动机与液压泵传动轴过渡联接的同轴度不大于∅0.05;液压泵应低于油箱的最低油位,泵进口管内径应等于或约大于泵吸油口内径,吸油口S 的最低吸油压力应不低于0.8bar 绝对压力;2.必须保证在产品运转前将液压泵,马达及系统各管道内灌满液压油;长期停机系统液压油会通过油路产生泄漏,再次使用时也必须确认管内充满液压油,否则将由于润滑不良造成产品损坏;3.主机液压系统油液的清洁度应不低于GB/T14039等级19/16,否则将造成产品操纵失灵,甚至损坏;4.必须合理设置油箱和系统冷却器,保证系统最高油温不能超过80°C.激情进取志在超越L4VG 系列柱塞泵使用范围广泛应用于工程机械领域。
Rexroth Rexroth力士乐液压泵样本说明力士乐液压泵样本说明A11VO 2177-e / 08.99上海市东洋液压油泵有限公司联系人：江海电话：021-******** 400-001-8191传真：021-********手机：158********QQ ：397049931QQ ：2269925193网址： 邮箱：shdypump@地址：上海市嘉定区安亭镇墨玉路28号嘉正国际1301-1305邮编：201805认识A11V（L)OL)O各种控制块泵头阀通轴驱动吸油离心泵可选的泵摆角指示器Size A11VO40607595130190260A11VLO130190260 Speed 30003000270025502350210021001800250025002300350 / 400 barPressure 350 / 400 bar认识A11V （L)O L)O制造商订货型号生产日期轴向柱塞元件的材料号 序列号旋向（从轴端看，此处为逆时针 ）A11VO ControllersA11VLO...LRDS功率调节螺钉负载敏感压差压力切断最小排量调节最大排量调节A11VO Controllers Load Sensing LRDS负载感应压力切断功率调节主控制阀块 M4, M7(负载感应节流孔)∆porificeA11VO Controllers恒功率调节原理F1*L1=F2*L2F1*L1=C-恒定值(P*A)*L1=C(P*A)*q=CP*Q=C/AP*Q=功率＝恒定值油泵的安装和初次启动过程中的注意事项�液压系统装配前,必须保证油箱、胶管、接头等元件清洁。
油箱内是否有焊渣、铁屑、抹布等杂质；清理油箱最简单有效的办法，用面团粘。
胶管在加工过程中内壁不可避免附着橡胶颗粒以及铁屑，所以胶管必须经过冲洗才能安装到系统中。
�装配过程中，注意防尘，避免二次污染。
比如，液压装配现场不能进行打磨，喷漆等产生粉尘的工作；装配过程中注意各管口、法兰口的密封防尘，只有在连接时才打开防尘盖；停止施工时必须封堵管口。
Rexroth德国力士乐A4VSO型变量泵力士乐泵A4VSO型斜盘结构轴向柱塞变量泵，专为开式回路液压驱动设计的。
泵的流量正比于泵的转速和排量，调节它的斜盘倾角可进行排量的无级调节。
位置控制斜盘结构·无级变量·优良的吸入特性·允许额定工作压力可达350 bar·低噪声·长寿命·驱动轴能承受轴向及径向负载·优良的功率／重量比·模块化设计·控制响应时间短通轴结构，可形成组合泵有斜盘角度指示器安装位置可选可用HF液体工作，但运行参数有所降低贾艳红电话：************189****1136传真：************QQ：731748437 724530971 (价格电议)型号：A4VG125HD9MT1+A11VO60LRDS+A10VO28DR+AZPFA4VTG71HW/32R-NLD10F001SA4VG90EP2DM1/32R-NAF02F731D *G*A4VTG90HW/32R-NLD10F001SA4VG125HWD1/32L-NZF02F001SA4VG125HWDL1/32R-NAF02F071D-S *SV*A4VG125HD/32+A10VO28DR/31-K *AL*A4VG180DA2D2/32R-NZD02F691LHA4VG125DA2D2/32L-NZF02F001DHA4VG125DA2D2/32L-NZF02F041SHA4VG125HW/32+A4VG71EZ/32-K *SV*A4VG56EZ2DM1/32L-NSC02F003FHA4VG71EZ2DM1/32R-NSF02F011FH *SV*A4VG56HWDL1/32R-NAC02F075D-SA4VG56EZ2DM1/32R-NSC02F023SH-K *SV*A4VG90HWDL1/32R-NAF02F071F-S *SV*A4VG90HW/32+A4VG71EZ2/32 *SV*A4VG125HD/32+A10VO28DR/31-K *AL*A4VG90HWDL1/32L-NZF02F001S-SA4VG125DA2D2/32R-NAF02F021DTA4VG180HD1DT1/32R-NZD02F01XS-SK *AL*A4VG56EZ2DM1/32R-NSC02F003FHA4VTG71HW/32R-NSD10F021SA4VG71EP2D1/32L-NAF02K021ET-S *SV*A4VG71EP2D1/32L-NAF02K021ET *SV* A4VG180HD1/32+A10VO28DR/31-SK *AL* A4VG125DA2/32+A11VO95LRDS/10A4VG180DA2/32+A11VO145LRDS/11A4VG125EP2/32+A11VO95LR/10+A11VO60LR*AL* A4VG71HWDL1/32R-NAF02F071D-SA4VG28EP4D1/32L-NSC10F003STA4VG28EP4D1/32L-NSC10F004STA4VG28EP4D1/32L-NSC10F005STA4VG28HD3D1/32R-NZC10F005SA4VG40EP4DM1/32R-NZC02F003DHA4VG40EP4/32+A4VG28EP4/32 *SV* A4VG40EP4/32+A4VG40EP4/32 *SV* A4VG56EP4DM1/32R-NZC02F003DH *SV* A4VG56EP4D1/32L-NAC02F045FH *SV* A4VG56EP4DT1/32R-NAC02F01XSH-S *SV* A4VG71EP4D2/32L-NAF02F021ST *SV* A4VG71EP4D1/32L-NAF02F021FHA4VG71HD3D2/32R-NAF02F021DA4VG71HD3DT1/32R-NAF02F01XS-SA4VG56HW/32+A4VG40EP4/32A4VG56EP4/32+A4VG40EP4/32-K *SV* A4VG56EP4/32+A10VG45EP4/10A4VG90EP0/32+A10VO28DR/31 *SV* A4VG140DA2D2/32R-NAF02F691DHA4VG71HW/32+A10VG45EZ2/10-KA4VG250EP2DT1/32R-NZD10F011SH-K *AL* A4VG56HWDL1/32R-NAC02F075F-S *SV* A4VG180DA2/32+A11VO145LRDS/11A4VG125DA2D2/32L-NAF02F021DT *AL* A4VG180DA2D2/32L-NSD02F001DTA4VG140EP2D1/32R-NAF02F021DP *AL* A4VG90EP4DT1/32R-NSF02F071SH-SA4VG90HD3DT1/32R-NSF02F011S-KA4VG71EP4/32+A4VG71EP4/32 *SV* A4VG90DA2D2/32R-NAF02F021PP-K *SV* A4VG125HD3DM1/32L-NZF02F73XF-S *SV* A4VG125HD3DT1/32L-NZF02F001DA4VG125HD3D2/32R-NTF02F691PA4VG125HD3D2/32R-NSF02F021PA4VG125EP4/32+A11VO145LR/11+A10VO28DR/31 A4VG125EP4/32+A4VG125EP4/32A4VG125EP4/32+A10VO28DRG/31-KA4VG125EP4D1/32R-NAF02F011DP-KA4VG125HD3DT1/32R-NSF02F011S-KA4VG125EP4/32+A4VG90EP4/32A4VG90EP4DT1/32R-NAF02F011SHA4VG250EP2DM1/32R-NZD10K02XEH-S *AL* A4VG125EP/32+A4VG125EP/32+A10VO28DRA4VG250EP2DM1/32L-NZD10N003EH-S *AL* A4VG71EP4D1/32L-NSF10F001DT-S *SV*A4VG250EP4D1/32R-NZD10F071DHA4VG250EP4D1/32L-NTD10F721DHA4VG250EP4/32+A11VLO190LRDS/11A4VG250EP4DT1/32R-NZD10F011SH-KA4VG250EP4DM1/32R-NZD10K02XEH-SA4VG250EP4DM1/32L-NZD10N003EH-SA4VG71DA/32+A10VO63DRS/53 *SV* A4VG125EP4D1/32R-NSF02F001KPA4VG125HD3D2/32L-NZF02F041P-SA4VG180EP4DT2/32L-NZD02F021DTA4VG180EP0/32+A10VO28DR/31A4VG180EP4DT1/32L-NZD02N001EH-SA4VG71EP4/32+A10VO45DRG/31-KA4VTG090HW100/33MLNC4C92F0000AS-0 BEIJ-0 A4VTG071HW100/33MRNC4C82F0000AS-0 BEIJ-0 A4VTG071HW100/33MLNC4C82F0000AS-0 BEIJ-0 A4VG180EP4DT1/32R-NZD02F01XSH-SA4VG180EP4/32+A4VG180EP4/32A4VG180EP4/32+A10VO45DRG/31-KA4VG180EP4DM1/32L-NZD02K02XEH-SA4VG40EP4DT1/32R-NZC02F01XSH-SA4VG125EP4+A11VO75DRS+A10VO28DRGA4VG250EP4/32+A10VO45DRG/31-KA4VG125EP4/32+A11VO75DRS/10+A10VO45DRG A4VG125HD/32+A4VG125HD/32+A10VO28DR/31-K A4VG125EP4/32+A4VG71EP4+A10VO45DRG/31-K A4VG180DWD/32+A4VG180DWD/32A4VG125EP4/32+A4VG125EP4/32A4VG125EP4DT1/32L-NZF02F011STA4VG28EP4DMT1/32R-NSC10F015DH-KA4VG125EP0/32+A10VO28DR/31 *SV* A4VG180EP0/32+A10VO28DR/31-SKA4VG180HD/32+A4VG180HD+A10VO28DR/31-KA4VG250EP4/32+A4VG250EP4/32A4VG250EP4/32+A4VG180EP4/32A4VG250EP+A4VG180EP+A10VO45+A10VO45A4VG250EP4+A11VO75DRG+A11VO75DR/10A4VG180HD/32+A4VG125HD/32+A10VO28DR/31-KA4VG28EP4/32+A4VG28DG/32A4VG180EP4/32+A11VO130LRDS/10A4VG180HD3DT1/32L-NZD02F001LA4VG180EP4D1/32L+A11VO145DRS/11LA4VG250EP4/32+A11VO40DRG/10A4VG125HD3DT1/32R-NAF02F071K-SA4VG125HD3DT1/32R-NAF02F011K-SA4VSO250DR/30R+A4VSO71DR/10RA4VSO180DFR1/30R+A10VSO71DR/31RA4VG28EP4DT1/32R-NZC10F01XST-SA4VSO40DR10RVPB13N00A4VS0250DFR/30R-PPB13N00A4V180DFR1/31R-VPA12N00A4VSO125DR/22R-PPB13N00A4VSO/71DR/10R-PPB/13N00A4VG90HDIDTI/32L-NZF021LA4VSO125DR/30R-PPB13N00A4VS040DR/10R-PB13N00NA4VSG180EO/22-LPPB10K340F+A4VSG180EO/22-LPPB10N000FA8V0107LA1KS/63R1-N2G05F074+A4VG71DWDM1/32R-NSC02F013P+A2PFF-1X-016/014 RA4VSO180DRG/30R-PPB13N00R902119803A8V0107LA1KS/63R1-N2G05F074+A4VG71DWDM1/32R-NSCO2F013P+A2PFF-1X-016/014 RA4VSO125DRA4VSO180DR/30R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSG180DRA4VS071DR/30R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO250-LR2H/30R-PPB13NOOE-A4VSO125DRPPB13N00E-A4VSO180DR/30R-PPB/13N00A4VSO250-LR2G/30R-PPB13NOOA4VSO180-LR2G/30R-PPB13NOOA4VSO250LR3N-(2X)A4VSO71LR/A (075071)A4VSO180LR2G/30R-PPB13N00A4VG90HD1D7/32NZF02F021LA4VS0250DR/30R-PPB13N00A4VSO250DR/30R- PPB13N00A4VS0250E02/30R-PPB13N00A4VSO250DR/30R-PPB13N00A4VSO250DR/30R-PPB13N00(R910974769)A4VS0125E01K/11R-VZB13K34+A4VS0125E01K/11R-VZB13K01 A4VS0125E01K/11RV13N00A4VS0250DRG/30R-PPB13N00A4VSO180DR/22RPPB13NOOA4VS040DR/10R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO250E01/30R-PPB13N00-S0368+VT5035-1XA4VS0180DFE1/30R-PPB13N00A4VSO-125LR2H/10R-PPB13A4VSO-250LR2H/10R-PPB13A4VSO180DR/30R-PPB13N00A4VG56EP2DM1/32RNZC02F003DHE-A4VS0180DR/30R-PPB13NOOA4VSO71LR2D/12R-PPB13N00A4VG56EP2DM1/32RNZC02F003DHA4VSO125DR/30R-PPB13N00A4VS0250DR/30R-PPB13N00A4VS0180DR/30R-PPB13N00A4VS0180DFE1/30R-PPB13N00A4VSO250LR2/30R-PPB13N00E-A4VS0125DR/30R-PPB13N00E-A4VS0125DR/30R-PPB13N00A4VS0125DR/30R-PPB13N00E-A4VSO125DR/30R-PPB13N00E-A4VSO250DR/30R-PPB13N00A4VSO250DR/30R-PPB13N00A4VSO125LR2/30R-PPB13N00A4VSO500HSE/20R-PPH13N00A4VSO125HSE/20R-PPH13N00A4VSO71LR2D/20R-PPB1300A4VSO180DR/30R-PPB13NOOA4VSO125DR/22R-PPB13ND0A4VS040DR/10RPPB13N00A4VSO180DR/30R-PPB13N00A4VSO180LR2G/30R-PPB13NOOA4VSO250LR2G/30R-PPB13NOOE-A4VSO180DR/30R-PPB13N00E-A4VSO180DR/30R-PPB13N00E-A4VSO180DR/30RPPB13N00E-A4VSO180DR/30R-PPB13N00A4VSO250E02/30R-VPB25N00-S0368A4VS0125HDIT/30RPPB13N00A4VS0125HDIT/30RPPB13N00A4VS0125DR/30RPPB13N00A4VSO250HD/11R-PPB13K25-S0166升级为以下型号A4VSO250HD/30R-PPB13K25-S0166 A4VSO180HS4/30R-PPB13N00A4VSO180HS4/30R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSO125DR/30R-PPB12NOOA4VSO125DR/30R-PPB12NOO。
德国原装REXROTH泵使用材料说明REXROTH力士乐，REXROTH不仅是世界前100强公司，也是世界高科技企业之一，50多年来，BoschRexroth集团及BoschRexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。
力士乐的产品是独特的，因为在世界市场上，目前没有其他的品牌能向顾客提供所有传动与控制技术，专门化与一体化并举。
正因如此，博世-力士乐在液压传动、控制及移动技术等领域成为了世界性的榜样。
力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。
Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar 卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。
以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。
BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等等业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
A轴向柱塞单元名称型号编号版本第二册目录|行走机械液压 1/2⑤定量马达A2FM轴向柱塞定量马达A2FE插装式定量马达定量马达A4FM定量马达A10FM A10FE⑥变量马达轴向柱塞变量马达A6VMA6VE变量插装式马达双排量马达A10VM、插装式⑦常规要求及备件矿物油基液压油液用于轴向活塞件元件的环保型液压RC 91001RC 91008RC 91120RC 91172RC 91604RC 91606RC 91703RC 90220RC 90221A2FMA2FEA4FMA10FM/EA6VMA6VEA10VM/E07.0504.0504.0006.0605.0606.0506.0405.0301.02油HEES、HEPG和HETG使用HF油液的轴向柱塞元件万向轴连接法兰吸油管冲洗与补油阀SV功率阀LABVD平衡阀通用通轴驱动RC 90223RC 95001RC 95004RC 95512RC 95514RC 95522RC 9558111.9911.0002.9712.9809.9905.0312.05 SVLABVDfür A4VSA10VEA 轴向柱塞单元名称 型号 编号 版本⑧ 外啮合齿轮元件⑨ 径向柱塞马达⑩ 减速机2/2 行走机械液压 | 第二册目录外啮合齿轮泵F 型外啮合齿轮泵静音型外啮合齿轮马达液压马达(径向柱塞元件，多行程)径向柱塞马达(多行程)MCR 5型液压马达(径向柱塞元件，多行程)液压马达(径向柱塞元件，多行程)液压马达(径向柱塞元件，多行程)紧凑型静液压传动装置HYDROTRACGFT 用于定量或变量马达紧凑型静液压传动装置HYDROTRAC 带内置液压双速马达A10VT 回速减速机MOBILEX回转驱动MOBILEX GFB 带斜盘马达A10FD回转驱动MOBILEX GFB 适用于变桨和偏航调节卷扬减速机MOBILEX GFT-W 行星减速机REDULUSRC 10089RC 10095RC 14026RC 15205RC 15206RC 15207RC 15208RC 15209RC 77110RC 77111RC 77201RC 77204RC 76111RC 77502RC 76120AZPF AZPSAZMF, AZMN, AZMGMCR03MCR05MCR10MCR15MCR20GFT GFT 7-40GFB GFB GFB GFT-W GMH/GME08.0405.0401.0502.9806.0602.9810.9403.9507.0407.0405.0603.0109.0405.0410.05。
