高考化学图像题知识点归纳及专项练习题（含答案解析）一、知识点归纳1．图像题的主要特点(1)图像在一个坐标系上有多个变量，图像较为复杂。
(2)图像中隐含信息量大，读图获取信息能力要求高。
(3)会多角度、多层面去思考和探究问题。
2．无机图像题的解题要领先审题干再看图，物变量变两手抓；反应线段要对准，端点拐点定数量；问题陷阱要审清，找准切口再解决。
3．图像试题解题关键(1)看清横纵坐标代表的含义，理解图示化学曲线的意义。
(2)理清图像变化的趋势，重点把握起点、拐点、终点、交叉点。
突破口在于抓住图像中关键点的含义，结合化学反应原理作出正确判断。
4．无机图像题的解题技能二、专项练习题1．(2016·江苏化学，10)下列图示与对应的叙述不相符合的是( )A．图甲表示燃料燃烧反应的能量变化B．图乙表示酶催化反应的反应速率随反应温度的变化C．图丙表示弱电解质在水中建立电离平衡的过程D．图丁表示强碱滴定强酸的滴定曲线解析燃料燃烧为放热反应，而图示表示吸热反应，A错误；酶的主要成分是蛋白质，在活性温度范围内，酶的催化效率高，速率加快，随温度升高，蛋白质变性，催化效率下降，速率减慢，B正确；开始时分子离解成离子速率快，而离子浓度小，结合成分子速率慢，随着反应进行，分子浓度减小，分子电离为离子的速率减慢，离子浓度增大，离子结合为分子的速率加快，当两者速率相等时，达到平衡，C正确；强碱滴定强酸，当恰好完全反应时，溶液呈中性，D正确。
答案 A2.(2016·吉林长春模拟)向Na2CO3、NaHCO3混合溶液中逐滴加入稀盐酸，生成气体的量随盐酸加入量的变化关系如图所示，则下列离子组在对应的溶液中一定能大量共存的是( )A．a点对应的溶液中：Na＋、OH－、SO2－4、NO－3B．b点对应的溶液中：Al3＋、Fe3＋、MnO－4、Cl－C．c点对应的溶液中：Na＋、Ca2＋、NO－3、Cl－D．d点对应的溶液中：F－、NO－3、Fe2＋、Ag＋解析向Na2CO3、NaHCO 3混合溶液逐滴加入稀盐酸，a点溶液中含有CO2－3和HCO－3，b点全部为HCO－3，c点恰好完全反应生成NaCl，溶液呈中性，d点盐酸过量，呈酸性。

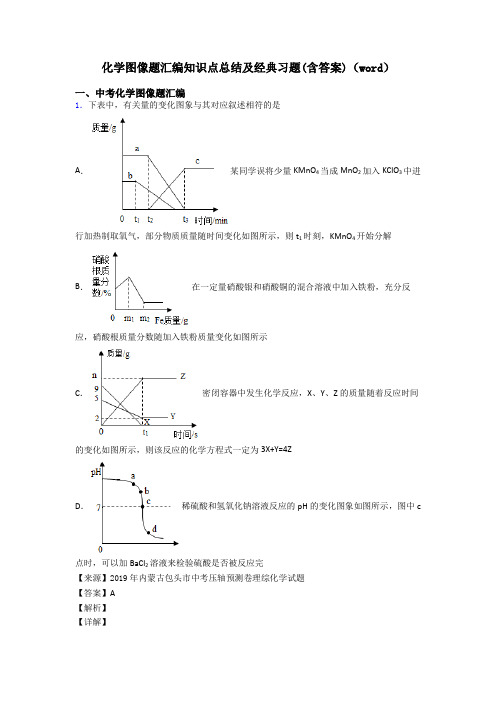

化学图像题汇编知识点总结及经典习题(含答案)（word）一、中考化学图像题汇编1．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
（化学）初三必备化学化学图像题汇编技巧全解及练习题(含答案)及解析一、中考化学图像题汇编1．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
故选C。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
故选：A。
【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。
此题注意药品的量改变，导致情况的不同。
3．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图象分别与选项中的操作相对应,其中合理的是A．某温度下,向一定量不饱和硝酸钾溶液中加入硝酸钾B．足量的镁粉和铁粉分别与等质量等浓度的稀盐酸反应C．加热一定量高锰酸钾固体制取氧气D．向一定量稀硫酸中滴入水【来源】2019年5月河南省开封市中考二模化学试题【答案】B【解析】【详解】A、某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数不是从0开始。
A错误；B、足量的镁粉、铁粉分别与等质量、等质量分数的稀盐酸反应，产生氢气的质量相等。
镁的活动性比铁强，镁反应速率快，则镁的曲线更陡峭。
B正确；C、高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰的混合物，固体质量不为零。
C错误；D、向稀硫酸中加入水时，溶液的酸性减弱，pH变大，但是溶液始终呈酸性，pH不会大于7。
D错误。
故选B。
2．下列各选项与如图所示曲线相符的是（）选项横坐标纵坐标A向一定量稀硫酸中加入锌粉的质量溶液中氢元素的质量B向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量产生气体的质量C一定量的硫酸铜溶液中加入氯化钡生成沉定的质量生成沉定的质量D 在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量溶液中溶质的质量分数A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。

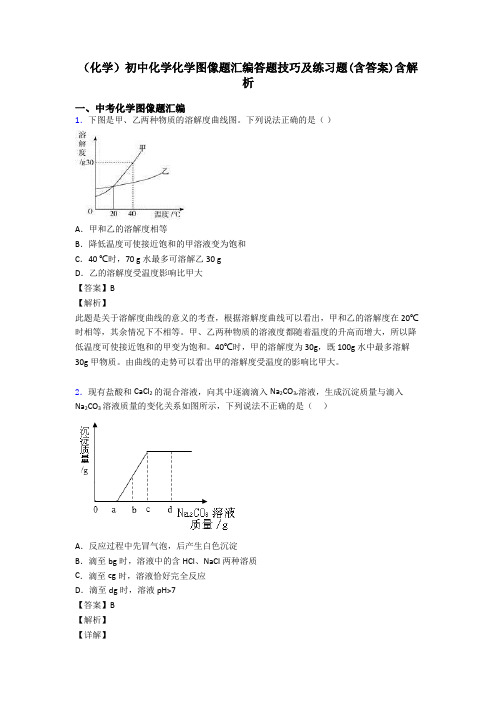

（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下图是甲、乙两种物质的溶解度曲线图。
下列说法正确的是（）A．甲和乙的溶解度相等B．降低温度可使接近饱和的甲溶液变为饱和C．40 ℃时，70 g水最多可溶解乙30 gD．乙的溶解度受温度影响比甲大【答案】B【解析】此题是关于溶解度曲线的意义的考查，根据溶解度曲线可以看出，甲和乙的溶解度在20℃时相等，其余情况下不相等。
甲、乙两种物质的溶液度都随着温度的升高而增大，所以降低温度可使接近饱和的甲变为饱和。
40℃时，甲的溶解度为30g，既100g水中最多溶解30g甲物质。
由曲线的走势可以看出甲的溶解度受温度的影响比甲大。
2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。
故选：B。
3．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

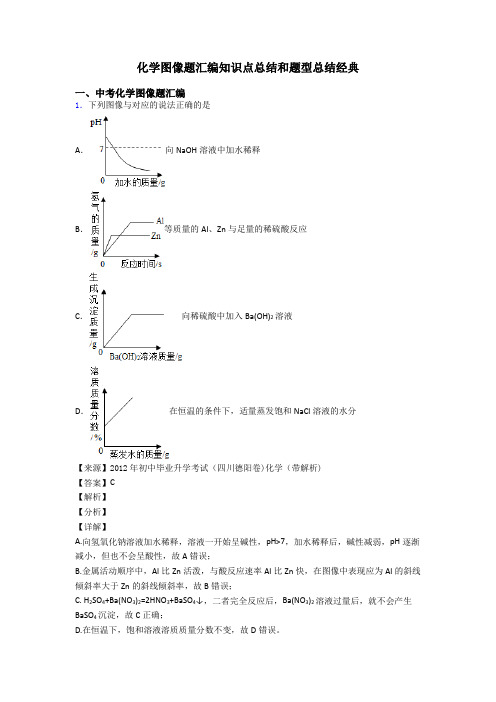

【化学】化学图像题汇编知识点总结及经典习题(含答案)经典一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
【化学】初中化学化学图像题汇编答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。
【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。
B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。
C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。
D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。
故选：B。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
（化学）初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
故选D。
【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。
2．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。
化学图像题汇编知识点总结及经典习题(含答案)1一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。
D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。
故选：D。
3．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。
如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。
下列实验与图像对应关系合理的是甲乙yA稀盐酸氧化铜溶液的质量B水氢氧化钠溶液的质量C饱和石灰水生石灰溶质的质量D硝酸银溶液铜粉溶质的质量A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。
图像与事实不相符；B、氢氧化钠易溶于水，溶液质量=氢氧化钠质量+水质量，氢氧化钠溶于水后溶液质量逐渐增大，饱和后溶液的质量不变，图像与事实不相符；C、生石灰与水反应生成氢氧化钙，反应过程中放出热量，氢氧化钙的溶解度随温度的升高而减小，生石灰加饱和石灰水中，由于水的消耗，溶质不断减小，反应结束后，温度下降，溶质增大，但比原来的溶质质量小，图像与事实不相符；D、硝酸银溶液与铜粉反应生成硝酸铜和银，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据化学方程式可知，每64份质量的铜能生成216份质量的银，反应过程中溶质的质量不断减小，完全反应后溶液质量不变，图像与事实相符。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
4．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。
下列说法正确的是A．甲图中的c点表示溶液显碱性B．加入的稀盐酸只与碳酸钠发生反应C．甲图中的a点表示溶液中只含有Na+、 Cl-、OH-D．甲图中的d与乙图中的f表示的数值相等【答案】D【解析】【分析】【详解】A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；B、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，不符合题意；C、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的a点，pH>7，溶液显碱性，氢氧化钠可能已经完全反应，也可能部分参与了反应，碳酸钠一定还未完全反应，故溶液中一定还含有CO32-，不符合题意；D、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的d表示加入稀盐酸的质量为dg时，pH=7，这时碳酸钠恰好和盐酸完全反应，f表示加入稀盐酸的质量为fg时，生成气体的质量最大，这时生成气体的质量不再变化，表示碳酸钠和稀盐酸恰好完全反应，故甲图中的d与乙图中的f表示的数值相等，符合题意。
故选D。
5．下列实验中相关量的关系不能用如图表示的是（）A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系【答案】D【解析】【分析】【详解】A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；故选：D。
6．下列图象能正确反映对应变化关系的是（）A ．镁在氧气中燃烧B ．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液C ．等质量粉末状金属 Mg 和 Al 分别与足量且质量分数相等的稀盐酸D ．电解水生成气体的体积比【答案】C【解析】【分析】【详解】A 、镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生，22Mg +O 2MgO 483280点燃，参加反应的镁与氧气的质量比为48:32，则镁的质量应该比氧气的质量变化快，且二者起始质量相等，则完全反应时氧气过量，镁不会有剩余，图像错误，故不符合题意；B 、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上某一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO 4=Cu+FeSO 4，每56份质量的铁可以置换处64份质量的铜），直至反应不再发生，固体的质量不再改变，图像错误，故不C、当金属过量，酸完全反应，等质量的盐酸产生等质量的氢气，因此，镁、铝曲线是一条曲线，当等质量的镁、铝恰好完全反应时，每24份质量的镁产生2份质量的氢气，每54份质量的镁产生6份质量的氢气，等质量的镁生成的氢气质量应比铝少，图像正确，故符合题意；D、电解水生成氢气和氧气的体积比为2:1，图像错误，故不符合题意，故选C。
【点睛】本题为图像题，解答本题关键要弄清图象中是从原点开始与否，及图象的转折点的意义，及反应是恰好反应，还是反应物有剩余，再根据有关的化学方程式进行计算解答。
7．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
8．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
故选B。
9．两个烧杯中装有等质量的金属锌和镁，然后分别逐渐加入同浓度的稀硫酸，产生氢气的质量与加入硫酸的质量关系如图所示。
下列说法正确的是A．a点时，两个烧杯中的酸都恰好完全反应B．b点时，两个烧杯中产生氢气的质量相同C．c点时，两个烧杯中的金属都已反应完D．d点时，两个烧杯中都有金属剩余【答案】D【解析】【详解】A、a点时，装金属锌烧杯中的酸过量，因为在c点时氢气不再增加，锌已经反应完；而装镁烧杯的酸恰好完全反应，不符合题意；B、b点时，两个烧杯中产生氢气的质量不相同，因为在c点时锌已经反应完，即使酸加到b点时，氢气的质量也不再增加，而镁在c点时没有反应完，酸加到b点时，氢气的质量也不断增加，不符合题意；C、c点时，装金属锌烧杯中氢气不再增加，锌已经反应完，而装镁烧杯中氢气还不断增加，镁没有反应完，不符合题意；D、d点时，两个烧杯中的氢气还继续上升，说明金属都有剩余，符合题意。
故选D。
10．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
