粤教沪科版物理九年级上册试题初三《欧姆定律》单元测试题

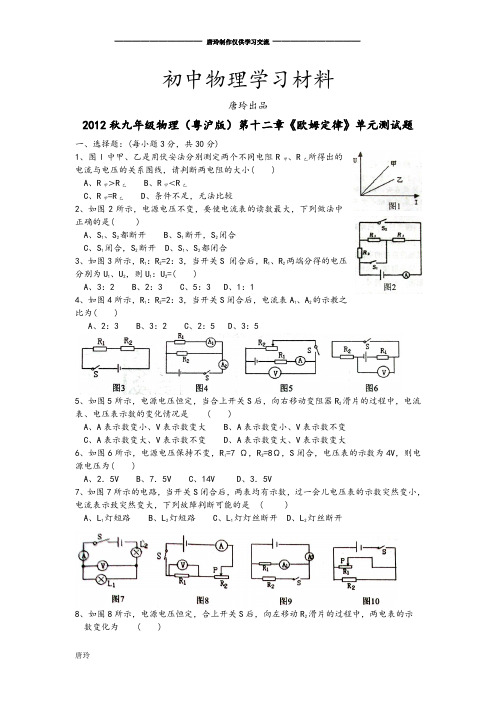

初中物理学习材料唐玲出品2012秋九年级物理（粤沪版）第十二章《欧姆定律》单元测试题一、选择题：(每小题3分，共30分)1、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小( )A、R甲＞R乙B、R甲＜R乙C、R甲=R乙D、条件不足，无法比较2、如图2所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )A、S1、S2都断开B、S1断开，S2闭合C、S1闭合，S2断开D、S1、S2都闭合3、如图3所示，R1：R2=2：3，当开关S 闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=( )A、3：2B、2：3C、5：3D、1：14、如图4所示，R1：R2=2：3，当开关S闭合后，电流表A1、A2的示教之比为( )A、2：3B、3：2C、2：5D、3：55、如图5所示，电源电压恒定，当合上开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是 ( )A、A表示数变小、V表示数变大B、A表示数变小、V表示数不变C、A表示数变大、V表示数不变D、A表示数变大、V表示数变大6、如图6所示，电源电压保持不变，R l=7 Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为( )A、2．5VB、7．5VC、14VD、3．5V7、如图7所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示致突然变大，下列故障判断可能的是 ( )A、L1灯短路B、L2灯短路C、L1灯灯丝断开D、L2灯丝断开8、如圈8所示，电源电压恒定，合上开关S后，向左移动R2滑片的过程中，两电表的示数变化为 ( )A、A表的示数增大，V表的示数增大B、A表的示数增大，V表的示散减小C、A表的示效减小，V表的示数增大D、A表的示效减小，V表的示数减小9、如图9所示，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化?( )A、A1示数不变，A2示数减小B、A1示数不变，A2示数增大C、A1、A2的示数均增大D、A1、A2的示数均减小10、如图l0所示，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将( )A、变大B、变小C、不变D、以上三种情况均有可能二、填空巨(每空1分，共19分)11、滑动变阻器的制作原理是通过改变连入电路中的来改变的。

九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版的全部内容。

第十四章探究欧姆定律一、单选题1。

如图所示电路中，电源两端电压保持不变，当开关S闭合时，电压表和电流表示数的变化情况是（）A. 电压表示数变大、电流表示数变小B。

电压表示数变大、电流表示数变大C。

电压表示数变小、电流表示数不变D。

电压表示数不变、电流表示数变大2.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB。

等于10ΩC。

小于10ΩD。

不能确定是否变化3.白炽灯泡的灯丝断开后,可把断头搭接起来继续使用，这时灯丝的（）A。

电阻变大,电流减小B。

电阻变小，电流增大C。

电阻和电流都增大 D. 电阻和电流都减小4。

（2017•河池）在如图所示的电路中，电源电压为6V,R1=3Ω，R2=6Ω．闭合开关S,下列说法正确的是( ）A. 通过R1的电流为1A B。

R1两端的电压为2V C。

干路中的电流为3A D。

电路的总电阻为9Ω5。

如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A。

通过R1与R2的电流之比为2：1 B。

R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2 D。

R1与R2消耗的电功率之比为1：26.磁场的强弱可用磁感应强度（用字母B表示，单位为特斯拉T）表示．小亮设计了如图所示的电路，电源电压不变,R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的磁感应强度变化的对应关系如下表所示．对于如图所示的电路,当磁敏电阻R B附近的磁场增强时,下列判断正确的是（）磁感应强度B/T00.04。

1《探究欧姆定律》检测题（满分：100分）一、选择题（每小题3分，共30分）1．关于欧姆定律表达式I = U R 的几种理解，下列说法正确的是（ ） A ．由I = U R 可得R = U I ，表示当导体两端电压增大时，导体电阻增大 B ．由I = U R 可得R = U I ，表示当通过导体的电流减小时，导体电阻增大 C ．I = U R表示导体两端电压增大时，通过导体的电流也一定增大 D ．I = U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比2．某同学要把一个阻值为15Ω、正常工作电压为3V 的灯泡接在9V 的电源上使其正常工作，那么需给灯泡（ ）A ．串联一只45Ω的电阻B ．并联一只45Ω的电阻C ．串联一只30Ω的电阻D ．并联一只30Ω的电阻 3．如图1所示，电源电压为9V 保持不变，闭合开关S ，为保证电流表的示数为0.75A 。

现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是（ ）A ．5Ω和20Ω串联B ．20Ω和30Ω串联C ．20Ω和30Ω并联D ．5Ω和30Ω并联4．如图2所示，电源电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是（ ）2A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大5．小华用如图3所示的电路探究“电流跟电压的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中不发生变化的是（ ）A ．通过定值电阻的电流与它的阻值的乘积B ．通过滑动变阻器的电流C ．滑动变阻器接入电路的电阻D ．电压表示数与电流表示数的比值6．（2020 常德）如图4所示在探究“电流与电阻关系”时，电源电压恒为3V ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R 所在位置时，调节滑动变阻器，使电压表的示数为2V ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）A ．用5Ω电阻替换，滑片P 应向右端移动，电流表示数变大B ．用5Ω电阻替换，滑片P 应向左端移动，电流表示数变小C ．用20Ω电阻替换，滑片P 应向左端移动，电流表示数变大D ．用20Ω电阻替换，滑片P 应向右端移动，电流表示数变小7．在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图5乙所示，则电阻R 1和R 2中的电流I 1:I 2及电阻R 1:R 2分别为（ ）A ．I 1:I 2=1:5B ．I 1:I 2=5:1C ．R 1:R 2=1:4D ．R 1:R 2=4:138．如图6所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω9．某同学利用如图7所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。

九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版的全部内容。

第14章欧姆定律一．选择题（共10小题，满分30分，每小题3分）1．如图所示，每个电阻都是300欧，则a、b间的总电阻是（）A．300欧 B．400欧 C．450欧 D．600欧2．如图所示的电路中，闭合开关S，两只灯泡都不亮，且电流表和电压表的指针都不动,现将两灯L1和L2的位置对调，再次闭合开关时，发现两灯仍不亮，电流表指针仍不动，电压表指针却有了明显的偏转，该电路的故障可能是( ）A．从a点经电流表到开关这段电路中出现短路B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电流表和两个灯泡都坏了3．如图所示的电路中，电源电压保持不变。

闭合开关,电路正常工作.过了一会儿,灯L熄灭,两只电表示数都变小，若电路中只有一处故障,且只发生在L和R上，当把L和R位置互换后再闭合开关，则下列判断中正确的是( ）A．两只电表的指针都发生偏转B．两只电表的指针都不发生偏转C．只有一个电表指针发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转4．如图甲所示电路,电源电压恒为7。

5V，电压表的量程为0~3V，电流表的量程为0～0。

6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V1。

5W”字样，其U﹣I图象如图乙所示.闭合开关，在电路安全的情况下，则下列说法中正确的是（）A．灯泡的最小功率是0。

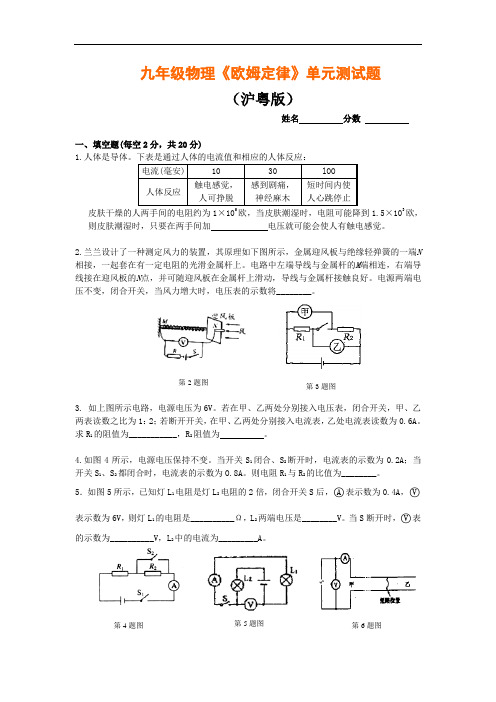

九年级物理《欧姆定律》单元测试题（沪粤版）姓名 分数一、填空题(每空2分，共20分)1.人体是导体。

下表是通过人体的电流值和相应的人体反应：皮肤干燥的人两手间的电阻约为1×10欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加 电压就可能会使人有触电感觉。

2.兰兰设计了一种测定风力的装置，其原理如下图所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上。

电路中左端导线与金属杆的M 端相连，右端导线接在迎风板的N 点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。

电源两端电压不变，闭合开关，当风力增大时，电压表的示数将________。

3. 如上图所示电路，电源电压为6V 。

若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A 。

求R 1的阻值为___________，R 2阻值为 。

4.如图4所示，电源电压保持不变。

当开关S 1闭合、S 2断开时，电流表的示数为0.2A ；当开关S 1、S 2都闭合时，电流表的示数为O.8A 。

则电阻R1与R 2的比值为________。

5．如图5所示，已知灯L 1电阻是灯L2电阻的2倍，闭合开关S 后，○A 表示数为0.4A ，○V表示数为6V ，则灯L 1的电阻是__________Ω，L 2两端电压是________V 。

当S 断开时，○V 表的示数为__________V ，L 2中的电流为_________A 。

第6题图 第5题图 第4题图 第2题图 第3题图6．在相距30km 的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω。

现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。

当电压表的示数为1.5V 时，电流表的示数为30mA ，则可确定出短、路位置离甲地______m 远.二、选择题（每题3分，共39分）7.根据欧姆定律公式I U R =的变形式R U I=及电阻的性质，可以判定当：（ ） A. U 变大时，U I 变小； B. U 变大时，U I变大； C. U 变小时，I U 不变； D. U=0时，U I =0。

第十四章探究欧姆定律一、选择题(每题3分，共30分)1．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度2．在如图1所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变亮，则下列接法中正确的是()图1A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D3．关于电流、电压、电阻的关系，下列说法中正确的是()A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．在电流一定时，导体两端的电压跟导体的电阻成正比D．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比4．李明同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像。

下列说法中错误的是()图2A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联接到电压为2 V 的电源上时，干路中的电流为0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零5．小明同学用控制变量法探究“电流跟电阻的关系”，如图3所示。

在此实验过程中，当A、B两点间的电阻由5 Ω换成10 Ω时，他下一步应采取的正确操作是()图3A．只需将电池数增加一倍B．只需将电池数减半C．将滑动变阻器的滑片适当向左移动D．将滑动变阻器的滑片适当向右移动6．如图4所示，L1与L2是两只标有“3 V10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是()图4A. 0.3 AB. 0.6 AC. 0.9 AD. 1.0 A7．如图5所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()图5A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路8．王丽同学在做“测量小灯泡的电阻”的实验时，所连接的电路图如图6所示，当闭合开关后()图6A．电压表烧坏B．电流表烧坏C．电压表有读数，电流表读数为零D．电流表有读数，电压表读数为零9.如图7所示是一科技创新小组的同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。

沪粤版九年级物理上册第十四章探究欧姆定律专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W2、如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P 滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10ΩB．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大3、图乙是图甲所示电子秤的工作原理图。

电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。

挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。

下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安4、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

探究欧姆定律单元测试一、填空题（每空1分，共21分）1．如图所示是电阻A、B的I-U图像。

由图可知,电阻B 的阻值是Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3A时,电阻A和B两端的总电压是V;将电阻A、B并联后接入某电路,当通过B的电流为0.2 A时,电阻A两端的电压是V;将电阻A、B并联在电压为3 V的电源上,电路中的总电流是A。

第1题第2题第3题第4题2．如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6 A,则电源电压为V;若将电阻R和灯泡L并联接在电压为6 V的电源上,此时灯L的电阻为Ω,干路电流为A。

3．如图所示,R1=20 Ω,R2=40 Ω,电源电压保持不变。

当开关S1、S2都闭合时,电流表A1的示数是0.3 A,电源电压是V;当开关S1、S2都断开时,电流表A2的示数是0.1 A,此时灯泡L的电阻是Ω。

4．小伟连接两灯并联时的电路情况如图所示。

当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。

小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画“×”,然后画出正确的接线)。

5．小明学习了欧姆定律后,利用一块电压表和一个阻值为R0的已知电阻,测量未知电阻R x的阻值。

他选择了满足实验要求的器材,并连接了部分实验电路(如图所示)。

(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。

(2)闭合开关S和S1时,电压表测量R0两端的电压U1。

(3),电压表测量电源两端的电压U2。

(4)请用R0、U1、U2表示出R x,则R x=。

6．如图甲所示电路用的是等效替代法测量未知电阻。

其中R x是待测电阻,R是滑动变阻器,R'是电阻箱(表盘情况如图乙所示)。

正确连接电路后,先将开关S拨至位置(选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电压表的示数U1;再将开关S拨至另一位置,调节,使电压表的示数恰好为U1,记下此时电阻箱的示数如图乙所示,则电阻R x的阻值为Ω。

沪粤版九年级物理上册第十四章探究欧姆定律章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I 卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图甲是热敏电阻R T 和定值电阻R 的U ﹣I 关系图像，R T 的阻值随温度的升高而变小。

将R T 和R 以两种不同的方式接在同一电源上，如图乙和丙。

若乙图中加在两电阻上的电压RT R :U U m ＝，丙图中R T R :I I n ＝，则下关系式中正确的是（ ）A ．m ＝1nB ．m ＞1nC ．m ＜1nD ．m ＝n2、在图所示的电路中，电阻R 1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R 1，可能使电压表示数与替换R 1前相等的方法是（ ）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．5、如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P 滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10ΩB．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大6、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关7、如图所示的电路中，M N为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。

2021-2022粤沪版物理九年级上册探究欧姆定律单元测试卷（含解析）一、单选题1.（2019九上·茂名月考）如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A. 电灯亮，电铃响B. 电灯亮，电铃不响C. 电灯不亮，电铃响D. 电灯不亮，电铃不响2.（2018九上·成都期中）在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A3.（2018九上·武汉期中）在如图所示的电路中，总电流I＝2.4A，R1＝R2＝2R3，则下列对通过R2的电流的判断正确的是（）A. 大小为0.6A，方向向右B. 大小为0.6A，方向向左C. 大小为1.2A，方向向右D. 大小为1.2A，方向向左4.（2016九上·蓟州期中）将一带负电小球靠近一轻质小球，发现两者互相吸引，由此可判断（）A. 小球一定带正电B. 小球一定带负电C. 小球可能带正电，也可能不带电D. 小球一定不带电5.我们在用电压表测量电压时，常常先“试触”一下，这样做的目的是A. 判断电路是否接通了B. 检查电压表的指针是否灵活C. 判断被测量的电压是否超过量程D. 判断电压表的正负接线柱是否正确6.如图所示，闭合开关，两灯都不亮．为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路7.（2020九上·清远期末）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A. B. C. D.二、填空题8.（2020九上·中山月考）潮湿时人体的电阻比干燥时；此时人的安全电压不高于 V。
