BS-200波动筛波动筛说明书

摆动筛操作规程与作业指导书
一、开机前要先检查，紧固螺栓有无松动现象，注油处是否注油。

二、检查三角带松紧是否适中，缓冲器是否损坏，筛网是否有堵塞现象或破碎。

三、检查电气开关是否灵敏可靠。

四、开机后是否有异常声音或异常现象，确定正常后再开始进料。

五、开机时先启动出料系统，再启动主机，最后启动进料系统，关机时按相反顺序进行，不能颠倒。

六、正常生产时进料多少必须适中，不易太多，易造成出料口堵塞现象，如果发生堵料现象，马上要停止。

七、工作完毕后要清理机内外卫生，保持整洁，检查各传动部位以及紧固情况，定时给注油处注油，做好交接记录。

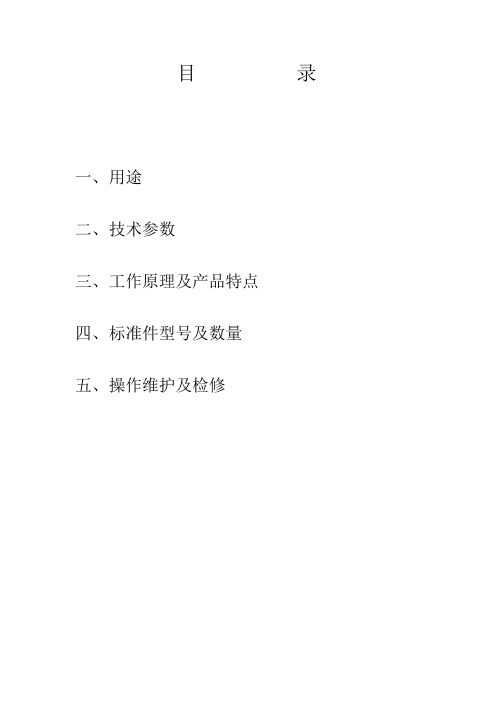

目录一、用途二、技术参数三、工作原理及产品特点四、标准件型号及数量五、操作维护及检修一、产品用途BS系列波动筛煤机用于碎煤机前,可将未经筛选的各种不同规格的颗粒物料分级筛分，得到所需的出料粒度，以满足用户的需要。

本产品是火力发电厂输煤系统的重要设备之一，在冶金、化工、建材、煤炭等系统也可广为利用。

二、技术参数一、筛分机项目：BS-200 处理量（t/h）: 200轴数：7 筛孔尺寸（mm）: 40x130筛分效率（%）：98 筛轴转数（r/min）:140型号：XWD5.5-4.11 速比：11功率： 5.5外型尺寸(mm):3100x1710x1935二、电动推杆型号：DT300-50-40 推力（kg）:300行程（mm）: 50 推速（mm/s）:40功率（W）:370三、产品工作原理及特点本机为国家专利产品，是利用机械方法，通过多排并列在转子上的特制筛片构成多变的筛孔组成其筛面，转子以同向等速做周向旋转，并以波动形式向前运动，从而达到高效筛分目的。

本产品具有体积小，筛分效率高，出力大，且能自动清理筛面，不堵筛、适应性广、筛机无振动、无粉尘、噪音小等特点。

本机具有旁路装置，可实现自动控制。

其技术水平为当代国内和国际先进水平。

本产品曾获“市优”、“省优“称号。

四、标准件型号及数量（一）轴承113515 14盘（二） 1. 链条TG508-35 2条2. 链条TG508-39 5条五、操作维护及检修工作时，首先开车，然后加入待筛分物料，否则会造成机器损伤，降低机器使用寿命。

在机器使用过程中，每次开机前必须检查机器内是否存有物料。

应先开机，后给料。

停机时，应先停料，后关机。

确保停前机器内没有物料。

禁止带负荷开机。

每三个月向轴承内部加注润滑油一次。

机器投入使用后三个月检修一次。

当筛片受损严重后，不能达到筛分目的时，应及时更换新的筛片BS-200波动筛说明书。

圆振动筛INCLINED VIBRATING SCREEN使用说明书OPERATING INSTRUCTION泉华矿山机械设备HUZHOU QUANHUA MINING MACHINERY CO.,LTD.目录1、设备简介2、型号与说明3、技术性能参数4、产品外形与根底图5、原理与结构特征6、产品验收7、起吊运输与保管8、设备安装、调试、试运转9、操作规程10、一般故障与排除方法11、备品备件表1、设备简介圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器与偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力与化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、巩固耐用、维修方便、使用平安等特点。

本筛机是在参考目前市场上先进机种和结构上推出的新一代座式圆振动筛。

它主要用于矿山、化工、煤炭、冶金等建筑面料，碎石、采石、沙石等的分级，是破碎机的配套设备。

2、型号与说明K——块偏心 J——激振电机 U——稀油式3、技术性能参数3.1稀油振动筛4、产品外形与根底图见附页5、原理与结构特征5.1、工作原理圆振动筛是一个以筛箱、激振器等可动局部为质量m，以复合弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。

电机通过皮带轮趋动激振器、偏心轴与偏心块高速度旋转产生强大的离心力，使筛箱作强制的连续的圆运动，物料那么随筛箱在倾斜的筛面上作连续的抛掷运动，抛起时分层落下时颗粒透筛，周而复始的完成了粒度的分级过程。

5.2、结构特征本类筛机电机均可左右安装，为了方便使用，请用户在订货时预先说明。

本筛机由筛箱、支承装置、激振器、皮带轮、电机等主要构件组成。

筛面是筛箱的主要工作构件，采用优质耐磨钢丝编织而成的金属网，亦可根据需要使用筛板，非金属网面，网孔的大小控制分级粒度。

筛箱是筛机的最大部件，为了防止在高速运动中出现构件开裂折断情况，大局部零部件间采用了高强度螺栓连接。

振动筛操作手册1. 简介本操作手册旨在提供有关振动筛的使用和维护的详细指导。

振动筛是一种常用于分离和筛选颗粒状材料的设备，广泛应用于矿石加工、建筑材料、化工等行业。

2. 设备安装- 确保振动筛的基础牢固、平整，并符合相关安全要求。

- 根据振动筛的尺寸和重量，选择适当的起重设备进行安装。

- 关注设备的电源供应和接地，确保符合安全标准。

- 安装完毕后，进行设备检查和调试，确保一切正常运作。

3. 操作步骤1. 打开振动筛的电源开关，确保电源供应正常。

2. 将要筛选的物料均匀地放置在振动筛上。

3. 调节振动筛的振动频率和振动幅度，以适应不同物料的筛选要求。

4. 观察筛选效果，根据需要调整振动筛的工作参数，以达到满意的筛选效果。

5. 筛选结束后，关闭振动筛的电源开关，停止振动运作。

4. 维护保养- 定期清理振动筛内的物料残留，防止堵塞和影响筛选效果。

- 检查振动筛的筛网是否损坏或磨损严重，如有问题及时更换。

- 关注振动筛的电动机和传动装置的工作状态，确保运转平稳。

- 定期检查振动筛的密封件是否完好，如发现磨损或老化，及时更换。

- 注意定期校准振动筛的工作参数，确保其正常运行。

5. 安全注意事项- 操作振动筛时，应正确佩戴个人防护设备，如安全帽、眼镜等。

- 在操作过程中，严禁将手部或其他物体放入振动筛内部。

- 遇到异常情况或设备故障，应立即停止使用，并及时联系维修人员。

- 在进行维护和保养时，必须切断电源并锁定能源开关，以确保操作人员的安全。

本操作手册提供了振动筛的基本操作步骤和维护保养指南，但具体的操作和维护应根据实际情况和设备说明书进行。

务必遵守相关安全规定，以确保操作人员的安全和设备的正常运行。

振动筛的操作指南说明书一、产品描述振动筛是一种常用的筛选设备，广泛应用于矿石、煤炭、建筑材料、化工等领域。

本操作指南说明了振动筛的正确使用方法和注意事项，帮助操作人员正确操作振动筛，提高工作效率和安全性。

二、设备准备在操作振动筛之前，请先确保以下工作已经完成：1. 检查振动筛的设备完整性和运行状态，确保各部件正常运转。

2. 清理振动筛及周围环境，确保无杂物和污垢影响筛网工作。

3. 确认振动筛所需电源是否正常供电，并将振动筛接地。

三、操作步骤1. 启动振动筛a. 开启电源，确保电流稳定。

b. 按下启动按钮，启动振动筛的振动设备。

c. 等待振动筛完全启动并达到正常工作状态。

2. 加料a. 将要筛选的物料缓慢、均匀地加入振动筛的进料口。

b. 根据要求调整进料速度和量，避免过于密集或过于空旷的物料流。

3. 调整振动参数a. 根据物料的特性和筛选要求，调整振动筛的振动幅度和频率。

b. 注意遵循振动筛的生产厂家提供的参数范围，以避免损坏设备或影响筛分效果。

4. 监控筛分效果a. 观察物料在筛网上的分布情况，确保物料能够均匀地通过筛网。

b. 根据筛分结果调整振动筛的振动参数，以获得满足要求的筛分效果。

5. 清理与维护a. 按照操作手册的要求，对振动筛进行定期清洁和维护。

b. 检查筛网是否破损或堵塞，及时进行更换或清理。

c. 定期检查各部件的紧固情况，确保设备的稳定性和安全性。

四、安全注意事项1. 在操作振动筛时，应穿戴适当的个人防护装备，如安全帽、防护眼镜和工作手套。

2. 切勿将手、头发等物体靠近振动筛的运动部件，以免发生意外伤害。

3. 在振动筛正常运行时，严禁擅自拆卸或更改任何设备部件。

4. 操作人员应接受相关培训和指导，熟悉振动筛的性能和操作要点。

五、故障排除与维修在使用振动筛的过程中，如果出现故障或设备异常，请立即停止使用，并联系维修人员进行检修和维护。

切勿擅自进行维修操作，以免造成更大的损害或安全隐患。

BS200生化分析仪操作规程一．仪器连接（初始连好后不用再连）1．仪器电源连接：该台BS200为110V输入，需连接相应的变压器。

2．仪器与控制电脑连接：通过相应的数据线连接。

二．准备1．储水桶：灌满去离子水。

2．在39号试剂位装入碱性清洁液。

3．准备干净比色杯。

三．开机1．打开控制电脑及BS200电源。

2．双击BS200操作软件图标，输入用户名及密码。

3．根据提示取出1号位比色杯，按OK。

4．据提示再将干净比色杯放入1号位、2号位….8号位，其间按OK确认。

5．按NEXT、OK即进入操作介面。

四．操作（一）参数录入1．项目参数录入：点SET/TEST/PARAMETERS，输入试验项目相关参数。

2．校准品参数录入：点CALIBRA TION/CALIBRA TOR，按ADD，输入校准品的相关信息及已录入项目中的校正值。

多项校准品可将相关参数归于一类，如校准品为单独则需按ADD另建。

待校准品参数录入完后，点SET/TEST/CALIBRA TIONRULE，选择相关项目与校准品对接及校准状况设定。

3．质控品参数录入：点QC/CONTROL，按ADD，输入质控品的相关信息及已录入项目中的质控值。

多项质控品可将相关参数归于一类，如质控品为单独则需按ADD另建。

待质控品参数录入完后，点SET/TEST/QC RULE，选择相关项目与质控品对接及质控线的设定。

（二）样品检测编程1．样品信息录入：点SAMPLES REQUEST，按DETAILS，输入样品信息。

2．样品检测项目录入：在SAMPLES REQUEST界面中选择待检项目。

3．校准申请：点CALIBRA TION/CALIBRA TION REQUEST，选择相应的质控品及待校准的项目。

4．质控申请：点QC REQUEST，选择相应的质控品及待测的质控项目。

五．启动点击START。

六．比色杯更换：比色杯为一次性，一盘80例，需更换新比色杯时点击REPLACE，按OK，选择待更换的比色杯，按DONE。

Vibratory Sieve Shaker AS 200 controlGeneral InformationThe analytical sieve shakers of the series AS 200 are used in research & development, quality control of raw materials, interim and finished products as well as in production monitoring. The controllable electromagnetic drive offers an optimal adaption for every product. Sharp fractions are obtained even after very short sieving times.With its all-digital controls, up to 99 sieving programs and calibration certificate the sieve shaker AS 200 control is indispensable for all users who attach importance to precision and operational convenience and need to comply with the guidelines of the ISO 9001.Application Examplescement clinker, chemicals, coffee, construction materials, fertilizers, fillers, flours, grains, metals powders, minerals, nuts, plastics, sand, seeds, soils, washing powder, ...Product AdvantagesNEW: up to 99 sieving programsNEW: low noise operation thanks to optimized controlNEW: USB connection for use of EasySieve softwaresuitable for dry and wet sievingexcellent separation efficiency even with short sieving timesefficient electromagnetic drive3-D throwing motion which ensures optimum use of the open sieve areaand lets the sample move equally over the whole sieving surfacesetting of sieve acceleration "g" for comparable and reproducible sievingresults worldwidesieve stack up to 550 mm heightfree digital adjustment of all process parameters (time, amplitude or sieveacceleration, interval)interval operationoptional sieve software EasySieve for control of the shaker, easy evaluation and documentation of resultsfulfils all criteria for measuring equipment related to ISO 9001calibration certificateeasy operation, ergonomic designmaintenance-freeVibratory Sieve Shaker AS 200 controlFeaturesApplications separation, fractioning, particle sizedeterminationField of application agriculture, biology, chemistry /plastics, construction materials,engineering / electronics,environment / recycling, food,geology / metallurgy, glass /ceramics, medicine /pharmaceuticalsFeed material powders, bulk materials,suspensionsMeasuring range*20 µm - 25 mmSieving motion throwing motion with angularmomentumMax. batch / feed capacity 3 kgMax. number of fractions11 / 23Max. mass of sieve stack 6 kgAmplitude digital, 0.2 - 3 mmControlled amplitude yesSieve acceleration 1.0 - 15.1 gTime display digital, 1 - 99 minInterval operation 1 - 99 sStorable SOPs99Suitable for dry sieving yesSuitable for wet sieving yesUSB interface yesIncluding test certificate / can beyescalibratedSuitable sieve diameters100 mm / 150 mm / 200 mm / 203mm (8")Max. height of sieve stack550 mmClamping devices"standard", "comfort", each for wetand dry sievingProtection code IP 54 / IP 20Electrical supply data100-240 V, 50/60 HzPower connection1-phaseW x H x D417 x 212 x 384 mmNet weight~ 35 kgStandards CEPlease note:*depending on feed material and instrument configuration/settingsVibratory Sieve Shaker AS 200 controlVideolink/as200controlFunction PrincipleAll sieve shakers of the series AS 200 work with an electromagnetic drive that is patented by RETSCH (EP 0642844). This drive produces a 3D throwing motion that moves the product to be sieved equally over the whole sieving surface. The advantage: high stress capacity, extremely smooth operation and short sieving times with high separation efficiency.。

ker-200b标准筛振筛机操作说明书
三、原理
该机主要有转动、擂动震击、夹紧机构及电器这五部分组成。

电动机通过传动片传递给主轴，由主轴上的涡轮
付带动凸轮轴作震击运动，使筛座具有回转及震击双重运动，以达到筛具对物料进行分筛之目的。

四、使用说明.
1、在按入分样套筛时，应按照筛孔大小顺序选放孔径大的放上面，孔径小的放下面，加上筛具底盘，再将物料放入最上一层的筛具内，然后再把物料的套筛放到本机的底盘上，随后旋紧顶盖手柄，以固定筛具。

2、插上电源插头，扭动定时开关按所需的工作时间，按下控制按钮，该机自动在指定时间内往返运动。

3、待定时器到达选定时间的定位，震筛机就自动停止工作。

4、反时针方向旋转手柄，提起上盖，并固定在立杆上，取下筛具，依次将震筛后的各号筛子内的物料进行测定。

5、初次工作时，如无上下震击，因电机倒转将电源线头调换一下。

6、自动停止或手动停止工作，如长时间不动，须拔出插头，切断电源。

五、安装保养说明
1、该机须用地脚螺栓固定后方可使用，流动使用须有相对稳固
的机座。

2、为防止使用过程中电缆磨损出现漏电现象，装机须接入地线，安装可靠。

3、开机前将装箱盖板.上的油尺取出，加机油至油尺红线处。

4、每次筛选使用后，应清除残余灰尘、沙粒。

严禁水洗以免锈蚀机头，安放顺序不能颠倒。

5、电机、机箱每年清洗依次，定时器两年加油一次，以确保机件的使用寿命。

不使用应加防尘罩。
