隔离开关12-1250-25技术条件

12kV～252kV隔离开关用支柱复合绝缘子技术条件编制说明江苏省电力公司2009年1月12kV～252kV隔离开关用支柱复合绝缘子技术条件编制说明《12kV～252kV隔离开关用支柱复合绝缘子技术条件》是结合江苏电网运行实际需要而编制，由于隔离开关用复合绝缘子的技术标准在国标、行业标准乃至国际上都是一个空白，本标准根据广泛调研和试验的结果，参考研究了IEEE和国内大量的输电线路用复合绝缘子标准，并在此基础上针对隔离开关的使用提出了特殊要求。

编制的标准中针对复合绝缘子的刚性和公差提高了要求，低压部分的绝缘水平参照开关设备标准有所提高，另外增加了工艺质量控制和试验方法的内容。

标准编制过程中，经过了多次广泛的讨论，标准讨论稿编制完成后，于2008年8月11～12日邀请了全国知名的开关、复合绝缘子专家进行了评审，另外制造厂南通神马有限公司和山东齐林电科有限公司也参加了标准讨论。

标准中相关条款的说明如下：1、尺寸及形位公差5.2.2中“爬电距离”DL/T 1048-2007《标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则》中规定“复合绝缘子爬电距离以图样设计尺寸及其规定的公差为准，即使大于买方要求的爬电距离也是这样。

如买方规定了最小爬电距离，则负公差由5.2.1条确定。

”由于本标准中的复合绝缘子是用于隔离开关，对于爬电距离要求较高，因此规定绝缘子爬电距离只允许正偏差。

5.2.3 高度公差及其他公差隔离开关用复合绝缘子的公差应严格控制，其高度及倾斜度等尺寸涉及到端口的密合程度，因此本标准参照了瓷绝缘子的公差标准，较普通线路用复合绝缘子标准有较大提高，与制造厂沟通目前的工艺水平也已能达到这样的要求。

2、对5.3“电压等级和耐受电压”的说明标准规定的额定电压符合下列等级序列： 12，24，40.5，72.5，126，252 kV，其耐受电压如表1所示。

绝缘水平参照了开关类设备行业标准DL/T 593－2006《高压开关设备和控制设备标准的共用技术要求》中绝缘水平的规定，对于40.5kV及以下的绝缘水平较复合绝缘子标准有所提高。

中华人民共和国电力行业标准进口252(245)～550kV交流高压断路器和隔离开关技术规范DL/T405—1996代替DL/T405—91 Technical specifications for import252(245)～550kV a. c.high-voltage circuit-breakers and disconnectors 中华人民共和国电力工业部1996-07-16批准1996-11-01实施目录前言 (2)1范围 (3)2引用标准 (3)3交流高压断路器的技术要求 (3)3.1使用环境条件 (3)3.2设备布置尺寸 (3)3.3额定参数 (3)3.4结构与性能 (5)3.5控制与操作回路 (6)3.6控制柜 (6)3.7对SF6断路器的补充要求 (7)3.8对气动和液压操动机构的若干要求 (7)3.9附件 (8)4高压断路器的试验 (8)4.1型式试验 (8)K (10)K (10)4.2例行试验 (12)4.3现场验收试验 (13)5高压隔离开关的技术要求 (13)5.1使用环境条件 (13)5.2设备布置尺寸 (13)5.3额定参数 (13)5.4设计、性能与结构上的要求 (14)5.5单柱式隔离开关和接地开关的额定接触区 (15)5.6操动机构 (15)5.7附件 (15)6高压隔离开关的试验 (15)6.1型式试验 (15)6.2例行试验 (17)6.3现场验收试验 (17)6.4电瓷部件的抽查试验 (17)7订货时的通用技术条款 (18)7.1质量保证 (18)7.2油漆和防锈 (18)7.3备品 (18)7.4专用工具和仪器 (18)7.5包装运输 (19)7.6检验 (19)7.7设备不符合技术保证值时的索赔与罚款 (19)7.8技术文件与资料 (19)7.9图纸 (19)7.10说明书 (20)7.11试验报告 (20)附录 A (20)附录 B (20)附录 C (23)前言1987年，原水利电力部标准SD147—87《220～500kV高压断路器和隔离开关进口设备的技术规范》颁布实施。

KYN28-12系列铠装移开式户内交流金属封闭开关设备1 概述1.1 范围本技术条件规定了额定电压为12kV，频率为50Hz，安装于户内的KYN28-12型铠装移开式户内交流金属封闭开关设备制造和选用时所应遵守的各项技术要求。

该型号环保柜为三相交流50Hz、额定电压12kV的户内箱型固定式交流金属封闭开关设备，主要用于10kV配电系统，作为线路的控制与保护之用。

1.2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 486高压交流隔离开关和接地开关DL/T 593-2016 高压开关设备和控制设备标准的共用技术要求GB 1984-2014 高压交流断路器GB 1985-2014 高压交流隔离开关和接地开关GB 3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 4208-2017 外壳的防护等级（IP代码）GB/T 2900.20-2016 电工术语高压开关设备和控制设备GB/T 7354-2003 局部放电测量GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求GB/T 13384-2008 机电产品包装通用技术条件JB/T 8754-2007 高压开关设备和控制设备型号编制方法2 正常和特殊使用条件按GB/T 11022—2011中2.2.1的规定，并做如下补充：1)周围空气温度最高不超过40℃，且24h内测得的平均温度不超过35℃.周围空气最低温度的值为-25℃。

2)不考虑阳光辐射的影响。

3）海拔4)凝露和污秽条件2级（按GB 3906-2006附录C规定）（与用户协商）。

3 术语和定义GB/T 2900.20—2016和GB/T 11022—2011规定的以及下列术语和定义适用于本技术条件，并做如下补充。

高压负荷开关 型号：FKN-12,FKRN-12,FKN-24,FKRN-24,FKN-35(40.5),FKRN-35(40.5)FZN21-40.5,FZ RN21-40.5,FZN-40.5/1250-25，FZN-40.5D/1250-25,FZRN-40.5D/630-31.5。

FN2-10,FN3-10,FN5-12,FN7-12,FN12-12,FN16A-12,FZN16A-12,FZN21-12,FZN25-12,FZN40-12D,FZRN40-12D,FZN60-12/1250。

FZN12 2 - 12D / 630 - 20额定短时耐受电流 额定电流 额定电压。

D 接地 设计序号 户内压气式负荷开关FZRN25 2 - 12D / 630 - 31.5KA额定短时耐受电流 额定电流 额定电压。

D 接地 设计序号户内真空负荷开关-熔断器组合产品名片：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

中文名高压负荷开关产地上海市外文名High-voltage switch产商红申集团(意大利技术）产品概述：负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

*******30MWp光伏发电项目工程110kV隔离开关技术规二〇一二年八月目录110 K V隔离开关供货需求表 (1)1 总则 (2)2 项目概况 (2)3 项目建设环境条件 (2)4 适用技术标准 (3)5 技术要求 (4)5.1技术参数 (4)5.2结构与性能 (5)6 供货围 (7)6.1隔离开关本体 (7)6.2操动机构及其附件 (7)6.3传动部分的连接件 (7)6.4备品备件与专用工具 (7)6.5确保设备正常工作的其它附件 (7)7 备品、备件及专用工具 (7)8 包装、标识、运输 (7)8.1基本要求 (7)装运标志 (7)8.2特殊要求 (8)9 技术服务 (8)9.1设计资料要求 (8)9.2制造厂工地代表要求 (9)9.3在卖方工厂的检验和监造 (10)9.4卖方负责的培训服务 (10)10 质量保证和试验 (10)10.1质量保证 (10)10.2试验 (10)10.3其它事项 (13)附件一：投标人需填写的表格 (15)110 kV隔离开关供货需求表注:1、隔离开关应采用技术完善化后的产品。

2、隔离开关的水平及垂直拉杆由厂家配套供货,并留有百分之十的余量。

3、由于初步设计未审定，设备参数有可能修改，请在接到甲方“正式生产通知”后，再安排生产。

1 总则(1) 本规书适用于******30MWp光伏发电项目工程中110kV隔离开关设备。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2) 本规书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规的条文。

卖方应提供符合本规书、国家相关标准和IEC标准的优质产品。

(3) 本规书所使用的标准如与卖方所执行标准不一致时,应按水平较高标准执行。

(4) 如果卖方没有以书面形式对规书的条文提出异议,则认为卖方提供的产品完全符合本规的要求。

如有任何异议,都应在报价书中以“对规书的意见和同规书的差异”为标题的章节中加以详细描述。

GW23B-252D(G)型户外高压交流隔离开关安装使用说明书0SR.412.044江苏省如高高压电器有限公司2008年3月18日第0页共30页安装使用说明书1概述本设备依据以下标准制造：a)GB1985《高压交流隔离开关和接地开关》b)GB/T11022《高压开关设备和控制设备标准的共用技术条件》c)DL/T486《交流高压隔离开关和接地开关订货技术条件》d)DL/T593《高压开关设备和控制设备标准的共用技术要求》1.1 GW23B-252 D(G)型高压交流隔离开关采用双柱、水平断口、折叠立开式结构。

1.2 产品型号与名称额定短时耐受电流，kA额定电流，A配用电动机操动机构高原附有接地开关额定电压,kV设计序号户外用隔离开关1.3产品用途和适用范围GW23B-252型户外高压交流隔离开关是三相交流额定频率50Hz、额定电压252kV的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行转换，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。

1.4使用环境条件a) 环境温度-40℃～+40℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于IV级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午)。

2技术参数表1表1（续）3产品结构和工作原理3.1隔离开关本隔离开关为双柱、水平断口、折叠式结构，每组由三个独立的单极隔离开关组成（一个主极和两个边极）。

隔离开关可以一侧或两侧附装接地开关。

三极隔离开关由一台SRCJ3电动机操动机构联动操作，三极接地开关由一台SRCS1/SRCS2人力操动机构联动操作。

每个单极隔离开关分动侧和静侧两部分。

动侧由基座、支柱绝缘子、操作绝缘子、动侧导电部分、传动系统及接地开关（当需要时）组成(见图1、2)。

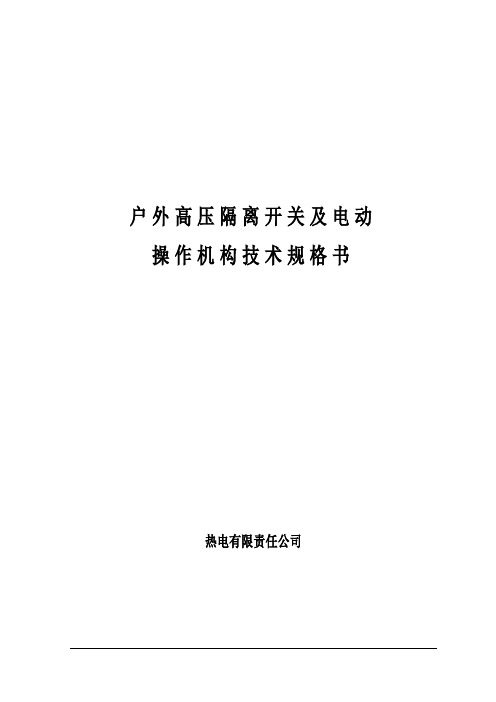

户外高压隔离开关及电动操作机构技术规格书热电有限责任公司目录Ⅰ一般事项 (1)1.适用范围 (1)2.供货要求 (1)3.供方责任范围 (1)Ⅱ技术规格 (1)1.引用标准 (1)2.使用条件 (2)3.主要技术规格 (2)4.试验 (4)5.铭牌与供货范围 (5)6.包装、运输和储存 (5)7.技术服务 (6)8.出厂验收 (6)Ⅰ一般事项1.适用范围本技术规格书在唐山开滦热电有限责任公司鸡冠山变电站和唐家庄变电站范围内适用。

2.供货要求(1)所供隔离开关及电动操作机构应为运行可靠、便于维护、品质优良的产品，其设备技术参数参见本技术规格书“技术规格”一节。

(2)供方应对现场安装架构的杆径、杆高等进行调查，并根据现场的实际情况对隔离开关的安装、运行和维护方式等内容提供具体的建议方案。

(3)隔离开关的生产制造应严格按照国家标准、行业标准及本技术规格书进行。

(4)隔离开关的包装及运输应符合国家标准。

3.供方责任范围(1)负责隔离开关的设计、生产、供应。

(2)负责提出所供隔离开关的安装、运行、维护要求和注意事项。

(3)提供所供隔离开关的技术文件、图纸、出厂试验报告、合格证、使用说明书等资料。

(4)负责对需方人员的技术培训。

(5)负责所供隔离开关的包装，并运输至需方指定地点。

(6)负责所供隔离开关现场安装的技术指导。

(7)负责指导所供隔离开关的现场试验。

(8)负责长期提供所供隔离开关的零部件和技术服务。

Ⅱ技术规格1.引用标准户外隔离开关及电动操作机构的设计、制造、检查、试验和验收除了应满足本技术规格书的要求外，还应遵照适用的有效版本的IEC标准、中国国家标准(GB)、电力行业(DL)标准、以及国际单位制(SI)。

下列标准所包含的条文，通过在本技术规格书中引用而构成本技术规格书的条文。

所有标准都会被修订，使用本技术规格书的各方应探讨使用下列标准最新版本的可能性。

·GB 11022-1999 《高压开关设备通用技术条件》·GB 1985-2004 《交流高压隔离开关和接地开关》·GB 159-1993 《标准电压》·GB 311.1~6-1997 《高压输变电设备的绝缘配合》·GB/T 5582-1993 《高压电力设备外绝缘污秽等级》·GB 8287.1-1998 《高压支柱瓷绝缘子技术条件》·GB 8287.2-1998 《高压支柱瓷绝缘子尺寸和特性》·GB 2706-1989 《交流高压电器动、热稳定试验方法》·GB 763-1990 《交流高压电器在长期工作时的发热》·GB 3309-1989 《高压开关设备常温下的机械试验》·GB/ T 13601-1992 《高压开关设备严重冰冻条件下的操作》·GB 191-2000 《包装贮运标志》·GB 50150-2006 《电气装置安装工程电气设备交接试验标准》2.使用条件2.1 海拔高度：≤1000m。

隔离开关技术规范书内蒙古华电街基风电项目一期工程220kV升压站220kV隔离开关技术条件买方：内蒙古华电街基风电有限公司设计：张家口先行电力设计有限公司2009年06月28日目录1供货范围 (1)2项目概况 (1)3总的要求 (2)4项目环境 (3)5通用要求 (4)6技术要求 (7)7图纸及资料 (10)8技术服务、设计联络、工厂检验和监造 (12)9试验 (13)10质量保证和管理 (13)11附录 (16)1供货范围2项目概况2.1 项目名称：华电新能源开鲁小街基49.5MW风电项目2.2 项目单位：华电新能源发展有限公司2.3 工程规模：本期220kV电气终期主接线单母线接线，220kV出线（ 1 ）回。

变压器 1 ×50 MV A。

2.5 交通、运输：铁路，公路。

2.4 工程地址：内蒙通辽开鲁小街基风电场区220kV升压站。

35kV终期主接线为单母线分段，最终出线（6回），本期主接线单母线分段接线，出线（ 3 ）回。

3总的要求3.1投标须知3.1.1投标人或供货厂必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

投标人或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 台套 2 年以上的商业运行经验。

3.1.2投标人应仔细阅读招标文件。

投标人提供的设备的技术规范应与本规范书中提出的要求相一致，投标人也可以推荐满足本规范书要求的类似定型产品，但必须提出详细的技术偏差。

3.1.3本规范书提出了对户外交流高压隔离开关和接地开关本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

3.1.4本招标书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。

目录1.总则 12.环境条件 43.设备技术要求 54.试验 75.质量保证及管理 86.技术服务、设计联络、工厂检验和监造 8附录A 投标方提供的设备技术数据 9附录B 备品备件 11附录C 专用工具和仪器仪表 11附录D 包装及标志 12附录E 主要外购件清单 14附录F 技术偏差表 141.总则1.1 本技术规范书适用于40.5kV高压隔离开关（以下简称“设备”），包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。

1.3 国产隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。

1.4 投标技术文件中应提供技术偏差表，并提供不低于所供产品技术要求的全部型式试验报告。

偏差表中未提及的条款，则视同完全同意本技术规范书的要求。

1.5 投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。

如发现有失实情况，招标方有权拒绝该投标。

1.6 规范书所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。

1.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.8 本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。

1.9 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

1.10合同签订后，供货方应在2周内，向买方提出一个详尽的生产计划，包括设备设计、设计联络会、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。

1.11 如有延误，供货方应及时将延误交货的原因、后果及采取的补救措施等，向买方加以说明。

配电网10kV隔离刀闸技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作,实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益,特制定本规范。

本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神,并结合中山供电局的实际而制定。

本规范由中山供电局生技部负责解释。

1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI)。

现行标准如下：1）GB2900.20电工术语高压开关设备；2）GB11022 高压开关设备通用技术条件;3）IEC129 交流隔离开关和接地开关；4）GB2706 交流高压电器动、热稳定试验方法;5）GB3309 高压开关设备常温下的机械试验;6)GB763 交流高压电器在长期工作时的发热；7）GB5582 高压电力设备外绝缘污秽等级。

2.环境及技术条件2。

1 环境条件2.1。

1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度: 35℃最低温度：-10℃最大日温差：25K2。

1.2 海拔高度：≤1000m2.1。

3 最大风速：35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90％月平均水蒸汽压力值不超过1.8kPa2。

1。

5 地震烈度：7度2。

1.6污秽等级：Ⅲ级2。

1.7安装场所：户外2。

1。

8无强列振动和冲击，无强电磁场干扰2。

1。

9电网中谐波总量≤10％2。

2 工程条件2。

2.1 系统概况a。

系统额定电压:12kVb. 系统额定频率：50Hz2。

3主要技术参数及技术条件2。

3。

1生产技术、工艺和所使用的原材料，除满足设计要求外，要达到现行国家标准、部颁标准和有关专业规范。

12kV柱上隔离开关第一章隔离开关基本介绍1.1隔离开关的定义隔离开关(disconnector)俗称隔离刀闸，是尚压电器中为保证工作安全的一种开关电器，即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流和在规定时间内异常条件下电流的开关设备。

我们通常所说的隔离开关，一般指的是舟斥隔离开关，即额定电压在IkV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是山于使用量大，工作可第as要求高，对变电所•电厂的设讣、建立和安全运行的影响均较大。

隔离开关可用于各级电圧，用作改变电路连接或使线路、设备与电源隔离，因本身没有专门的灭弧装置，不具备开断电流的能力(只能开断小电流)，故其通常与断路器配合使用，只有先用断路器将设备或线路断开后才能对其进行操作。

1.2隔离开关的主要作用(1)隔离电源，保证安全：电气设备检修时，用隔离开关将需要检修的电气设备或线路与带电的电源隔离，形成一个明显可见的断口，以保证检修人员和设备的安全。

(2)倒换线路或母线：乂叫倒闸操作，根据运行需要，用隔离开关将电气设备或线路从一组母线上倒换到另一组母线上。

⑶接通或断开小电流电路：如套管、母线、连接头、短电缆等充电电流(不大于5A),开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流(不大于2A)等。

1. 3隔离开关的特点(1) 在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断口，用以保 障维护人员的的安全。

(2)隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分合负荷电 流和短路电流。

(3) —般送电操作时：先合隔离开关，后合断路器或负荷开关；断电操作时：先断开断路器或负荷开关再断开隔离开关。

(4)选用时和其他的电气设备相同，其额定电圧、额定电流、动稳定电流、热稳定电流等都必须符合使用场所的需要。

交流高压隔离开关和接地开关技术和供货条件本标准适用于额定电压3～500kV、频率50Hz的户内、户外交流高压隔离开关、接地开关(以下简称隔离开关和接地开关)及其操动机构和辅助设备。

敞开式组合电器、封闭组合电器、金属封闭开关设备等电器中使用的隔离开关和接地开关的特殊要求由相应的产品标准规定。

本标准等效采用国际电工委员会IEC129《交流隔离开关和接地开关》(1984年版)。

2. 使用环境条件按GB 11022《高压开关设备通用技术条件》第3章规定。

3. 名词术语本标准所采用的名词术语按GB 2900.1《电工名词术语基本名词术语》和GB 2900.20《电工术语高压开关设备》的规定，并增加下列名词：3.1 接触区(对单柱工隔离开关和接地开关)为使静触头与动触头正确接触而限定静触头不同位置的空间区域。

3.2 接线端子静拉力隔离开关和接地开关的接线端子静拉力，系考虑风力、覆冰、雪和导线自重、张力以及电动力施加于接线端子的最大静拉力。

4. 额定参数按GB 11022第5章规定，并增加下列参数：a. 额定短路关合电流(对接地开关)；b. 额定接触区(对接地开关)；c. 接线端子额定静拉力；d. 人力操作所需额定最大操作力矩；e. 隔离开关开、合容性和感性小电流；f. 隔离开关开、合环流。

4.1 额定电压及最高电压按GB 11022第5.1条规定。

4.2 额定绝缘水平按GB 11022第5.4条规定。

额定电压330kV及以上的隔离开关，根据其断口间的额定操作冲击耐受电压的不同分为A级和B级，详见GB 11022第5.4条表3，其第8栏的额定值适用于A级的隔离开关，第9栏的额定值适用于B级隔离开关。

变压器中性点接地用隔离开关的额定绝缘水平见表1。

表1 kV4.3 额定频率按GB 11022第5.3条规定。

4.4 额定电流和温升隔离开关的额定电流按按GB11022第5.2条规定，温升按GB 763《交流高压电器在长期工作时的发热》规定。

--10kV户内开闭所技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1总则1.1本设备技术规范书适用于由XGN□-12/630－20或XGN□-12/1250－31.5环网柜等组成的10kV户内开闭所，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3906-1991 3～35kV交流金属封闭开关设备GB16926－1997 交流高压负荷开关—熔断器组合电器DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB 3804—2003 3-63KV交流高压负荷开关DL/T593—1996 高压开关设备的共用订货技术导则DL/T404—1997 户内交流高压开关柜订货技术条件1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
