隔离开关施工工艺标准
- 格式:wps
- 大小:169.78 KB
- 文档页数:4

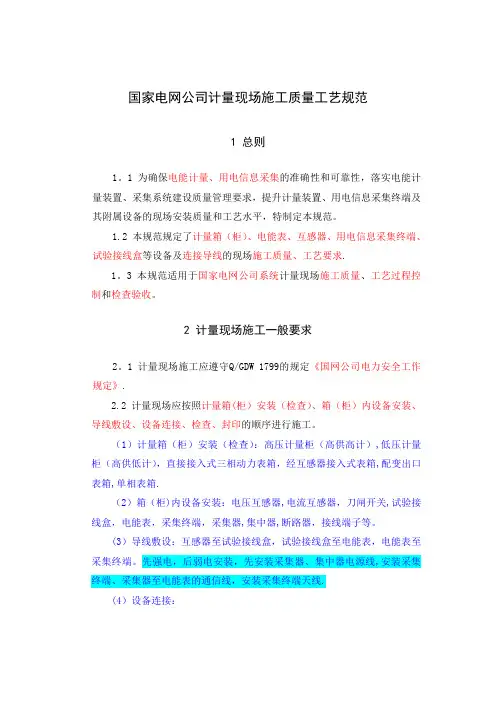

国家电网公司计量现场施工质量工艺规范1 总则1。
1 为确保电能计量、用电信息采集的准确性和可靠性,落实电能计量装置、采集系统建设质量管理要求,提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平,特制定本规范。
1.2 本规范规定了计量箱(柜)、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求.1。
3 本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。
2 计量现场施工一般要求2。
1 计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》.2.2 计量现场应按照计量箱(柜)安装(检查)、箱(柜)内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。
(1)计量箱(柜)安装(检查):高压计量柜(高供高计),低压计量柜(高供低计),直接接入式三相动力表箱,经互感器接入式表箱,配变出口表箱,单相表箱.(2)箱(柜)内设备安装:电压互感器,电流互感器,刀闸开关,试验接线盒,电能表,采集终端,采集器,集中器,断路器,接线端子等。
(3)导线敷设:互感器至试验接线盒,试验接线盒至电能表,电能表至采集终端。
先强电,后弱电安装,先安装采集器、集中器电源线,安装采集终端、采集器至电能表的通信线,安装采集终端天线.(4)设备连接:(5)检查:核对计量倍率,接线是否正确,是否专用计量绕组,导线连接是否可靠,电能表是否清零,标识和档案资料是否齐全等。
(6)封印:互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。
2。
3 计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。
2.4 施工前应对设备外观进行检查.设备外观应满足以下要求:2。
4。
1 设备外观完整、无破损、变形现象;2。
4。
2 计量箱(柜)应有永固铭牌、有电气原理接线图、条码等必要信息;各类信息正确、字迹清晰,无缺失或脱落可能,如图1、图2所示;2.4.3设备资产号、型号、规格应与SG186系统的任务单、图纸一致;2。
附件二:4. 110(66)kV~500kV交流高压隔离开关和接地开关评价标准(试行)国家电网公司二○○五年十二月目录1 总则....................................... .. (3)2 评价内容...................................... .. (5)3 评价方法 (5)4 评价周期 (7)5110(66)kV~500kV交流高压隔离开关和接地开关评价标准表 (9)110(66)kV~500kV交流高压隔离开关和接地开关评价标准(试行)1 总则1.1 为了加强交流高压隔离开关和接地开关设备全过程管理,及时掌握交流高压隔离开关和接地开关设备各个阶段的状况,制定有针对性的预防设备事故措施,全面提高交流高压隔离开关和接地开关设备的管理水平,特制订本评价标准。
1.2本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范,并结合近年来国家电网公司交流高压隔离开关和接地开关生产运行情况分析以及设备运行经验而制定的。
1.3本标准规定了交流高压隔离开关和接地开关在设备投运前(包括设计选型、监造、现场安装、现场验收)、运行维护、检修、技术监督、技术改造等全过程的评价项目及内容、评价依据、评价标准及方法。
1.4 本标准适用于国家电网公司系统110(66)kV~500kV电压等级交流高压隔离开关和接地开关设备的评价工作。
1.5 引用标准及规定交流高压隔离开关和接地开关设备评价应遵循以下标准、规范和相关技术要求,当有关标准、规程、规范的内容发生变化时应使用最新版本。
当以下标准规定不一致时,应采用较为严格的标准。
GB 8287.1-1998 高压支柱绝缘子技术条件GB 1985-2004 高压交流隔离开关和接地开关GB J147—1990 电气装置安装工程高压电器施工及验收规范GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 593-1996 高压开关设备的共用订货技术导则DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件国家电网公司《交流高压隔离开关和接地开关技术标准》国家电网公司《预防交流高压开关设备事故措施》国家电网公司《高压开关设备运行规范》国家电网公司《交流高压隔离开关检修规范》国家电网公司《高压开关设备技术监督规定》国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《关于高压隔离开关订货的有关规定》。

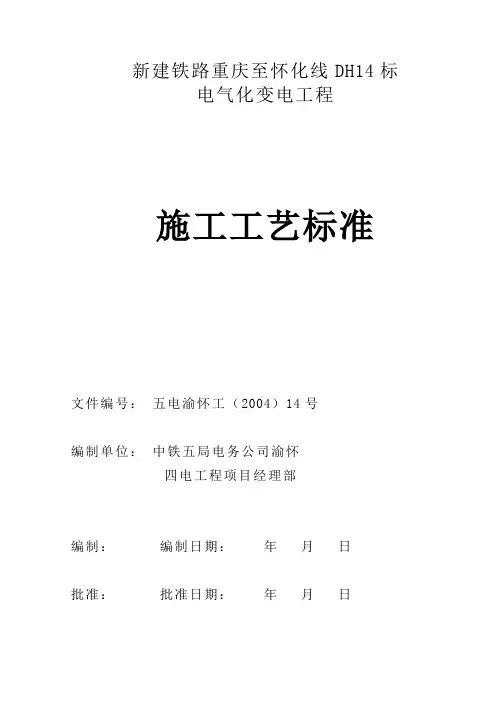

新建铁路重庆至怀化线DH14标电气化变电工程施工工艺标准文件编号:五电渝怀工(2004)14号编制单位:中铁五局电务公司渝怀四电工程项目经理部编制:编制日期:年月日批准:批准日期:年月日第一章基础及构架安装工艺第一节基础施工工艺流程包括施工测量、基坑定位、基坑开挖、架模、基础浇注、基础养护、拆模、基础修整。
基础施工工艺流程图如下:1 施工测量:由责任工程师负责轴线的定位。
按铁路专用岔线中线或土建的轴线标桩,先在不常受干扰的地方确定纵横轴线标桩,用混凝土护住。
各个基础的中心位置用临时标桩确定后,作好施工定测记录,依土建的标高点标注各个基础的中心位置的标高。
施工测量的允许偏差不应大于表1-1的规定。
表1-1 施工测量允许偏差2 基坑定位:在各个基础的中心位置确定后,依照设计图,在距基坑外边缘0.5米的地方打4个中心附桩。
用白石灰印划出基坑的位置,确定基坑开挖深度。
3 基坑开挖:根据白石灰印开挖基坑,不得超挖。
开挖时注意周围堆土的安全。
4 架模:根据设计,在基坑内架设外模、内模。
基础模板应架设牢固,应能承受混凝土的侧向压力和一切施工负荷,拼缝应严密不漏浆,内侧应涂脱模剂。
为使基础美观及拆卸方便,外模宜采用钢模,内模采用木模.上脱模剂前需先浇湿模型,不架外模浇灌小体积的混凝土前,先浇湿基坑壁土壤.5 基础浇注:在架设好模型的基坑内灌入混凝土,按设计作好各种预埋件的定位。
试块制作要与基础浇注同步进行,与基础在同等条件下养护28天。
承受动力作用的断路器基础,必须一次连续灌注完成。
当昼夜平均温度在+5℃以下和最低温度在-3℃以下的冬季施工混凝土基础时,应遵守下列规定:(1)搅拌混凝土用的水、砂、石子应保持正温度,必要时应预先加热,但不得超过下表规定;水泥不得加热,宜在使用前3~4天移入室内;(2)基坑表面温度应在+5℃以上,否则应进行加热处理;(3)混凝土中宜掺添加剂,使混凝土早强、速凝或抗冻;(4)基础灌注后,外露部分应用保温材料覆盖,保持内部温度为正温度,也可采用培填土养护,其厚度应超过当地冻土厚度,不得浇水养护。
接触网工程施工工艺标准编制:审核:批准:XX公司工程管理部一施工准备一、零件:1、在进行上部安装前,应对所用零部件、绝缘子、线材等进行检查核实,规格型号符合设计要求方可使用。
2、承导线终端锚固线夹、分段、分相绝缘组件检查合格后,应按到货先后顺序对其编号并做好登记,然后用油漆在线夹本体上(编号由物资部门实施)编号。
施工时填写关键受力件安装记录表,对每个线夹安装车站、区间的具体位置、操作人员等均应做好记录,以备复查。
二、线材1、所有线材进库前,应用千分尺或游标卡尺进行线径检查,其参数必须符合产品说明书,并应附有产品合格证。
2、批量整盘进库的镀铝锌钢绞线、镀锌钢绞线、铝绞线、铜合金线,不得有松散、断股、锈蚀等现象。
3、接触线不得有硬弯、裂痕、扭曲等现象。
4、线材使用前,依据现场定测锚段长度进行检查,确认线盘上标注的编号及有关技术数据与应用锚段技术要求相同。
5、楔型线夹、接头线夹、终端锚固线夹,所需楔子规格与电连接线夹、设备线夹的槽径及所安装线索截面相符,接头线夹、终端锚固线夹应进行解体检查,有质量问题的不得使用。
三、电气设备1、绝缘子、隔离开关、避雷器、分相绝缘器、分段绝缘器等安装前必须按相关规定做电气试验。
2、瓷质绝缘子瓷釉有剥落,辐射性裂纹,棒式绝缘子弯曲度超过1%者不得使用。
3、隔离开关瓷釉不光洁,钢件有锈蚀,机械动作不协调者不得使用。
4、避雷器表面不光洁,本体有损伤,轻摇内部有响声者不得使用。
5、各类型的电连接线夹、并沟线夹、设备线夹、吊弦线夹、定位线夹等,在安装时均应在线夹与导线及开关端子的接触面之间涂敷电接触导电膏。
四、组织1、腕臂、吊弦等测量前,应积极联系线路部门,以确保轨面红线及曲线超高值的准确性。
2、腕臂、吊弦等的测量、计算、预配、调整工作应选择责任心强、业务水平过硬的人员负责。
3、腕臂、吊弦等的计算均应采用接触网计算软件进行,进行工厂化集中预制,预配完毕应进行复核,确保预配正确,以减少返工量和调整量。

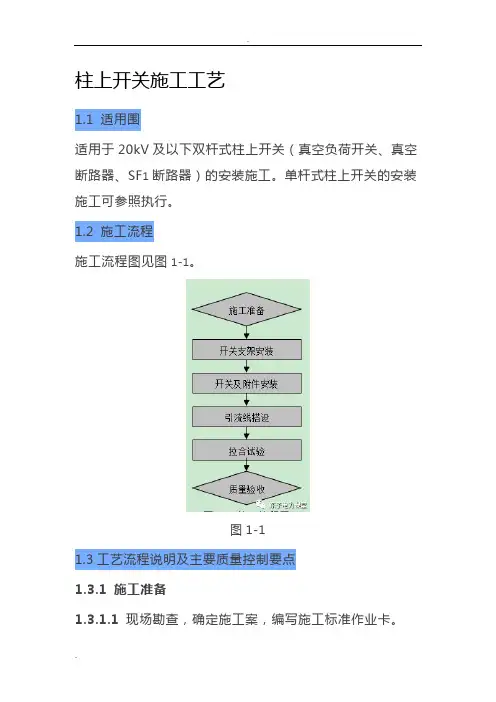

柱上开关施工工艺1.1 适用围适用于20kV及以下双杆式柱上开关(真空负荷开关、真空断路器、SF1断路器)的安装施工。
单杆式柱上开关的安装施工可参照执行。
1.2 施工流程施工流程图见图1-1。
图1-11.3工艺流程说明及主要质量控制要点1.3.1 施工准备1.3.1.1 现场勘查,确定施工案,编写施工标准作业卡。
1.3.1.2 检查杆塔外观、埋深、倾斜是否符合隔离开关安装的要求。
1.3.1.3 接地施工完毕,符合规要求,接地电阻不应大于设计值。
1.3.1.4 开关在运输吊装时不允有强烈震动,不允倒置、翻滚,不允抬、杠(拉)瓷套管。
1.3.1.5 核对开关、隔离开关及避雷器型号,外观检查良好,设备完整无损伤,电气试验合格。
1.3.1.6 所有部件及备件应齐全,无锈蚀或机械损伤,开关绝缘部件不应变形、受潮。
横担支架镀锌完好、无锈蚀、扭曲等现象,螺栓配套齐全。
1.3.1.7合格的施工机具、施工人员到岗到位。
1.3.2 开关支架安装1.3.2.1 开关支架安装尺寸应符合设计要求,组装尺寸允偏差应在±20mm围。
1.3.2.2螺栓的穿向应统一,连接牢固、可靠,达到规要求的扭矩;拧紧后,外露丝扣不应小于2扣,不得长于20mm。
顺线路向,双面结构由向外,单面结构由送电侧穿入或按统一向;横线路向,两侧由向外,中间由左向右(面向受电侧)或按统一向;垂直向,由下向上。
1.3.2.3螺栓应与构件平面垂直且不应有空隙。
1.3.2.4支架安装后,使开关一次侧的对地面的垂直距离不宜小于4.5m。
1.3.2.5 支架安装后,应保持水平,其水平倾斜不大于支架长度的1%,见图1-2。
1.3.3柱上开关及附属设备安装1.3.3.1根据开关重量及地形情况,确定吊装案。
1.3.3.2选取与开关重量相符的绳套,并牢靠地连接在真空开关的起重挂点,使起吊时能保持水平,禁超载起吊。
1.3.3.3在电力线附近吊装时,吊车必须接地良好。

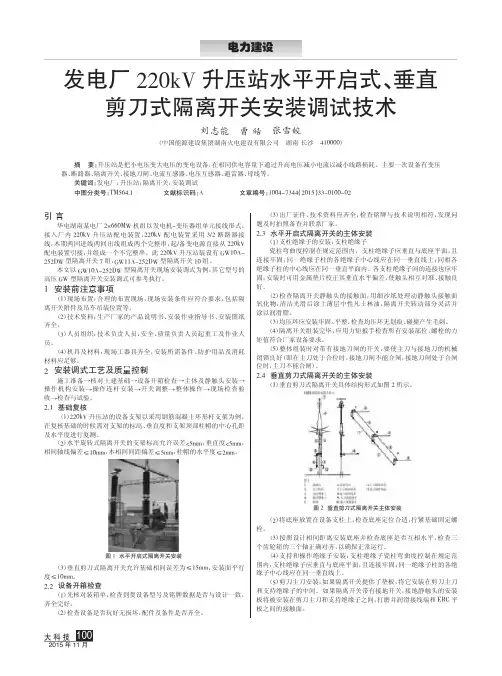

大科技2015年11月发电厂220kV 升压站水平开启式、垂直剪刀式隔离开关安装调试技术刘志能曹皓张雪皎(中国能源建设集团湖南火电建设有限公司湖南长沙410000)引言华电湖南某电厂2×660MW 机组以发电机-变压器组单元接线形式,接入厂内220kV 升压站配电装置,220kV 配电装置采用3/2断路器接线,本期两回进线两回出线组成两个完整串,起/备变电源直接从220kV 配电装置引接,并组成一个不完整串。
此220kV 升压站装设有GW10A-252DW 型隔离开关7组,GW11A-252DW 型隔离开关10组。
本文以GW10A-252DW 型隔离开关现场安装调式为例,其它型号的高压GW 型隔离开关安装调式可参考执行。
1安装前注意事项(1)现场布置:合理的布置现场,现场安装条件应符合要求,包括隔离开关附件及吊车吊装位置等。
(2)技术资料:生产厂家的产品说明书、安装作业指导书、安装图纸齐全。
(3)人员组织:技术负责人员,安全、质量负责人员起重工及作业人员。
(4)机具及材料:现场工器具齐全,安装所需备件、防护用品及消耗材料应足够。
2安装调式工艺及质量控制施工准备→核对土建基础→设备开箱检查→主体及静触头安装→操作机构安装→操作连杆安装→开关调整→整体操作→现场检查验收→检查与试验。
2.1基础复核(1)220kV 升压站的设备支架以采用钢筋混凝土环形杆支架为例,在复核基础的时候需对支架的标高、垂直度和支架顶部柱帽的中心孔距及水平度进行复测。
(2)水平旋转式隔离开关的支架标高允许误差<5mm ;垂直度<5mm ,相间轴线偏差≤10mm ,本相间间距偏差≤5mm ,柱帽的水平度≤2mm 。
(3)垂直剪刀式隔离开关允许基础相间误差为≤15mm ,安装面平行度≤10mm 。
2.2设备开箱检查(1)先核对装箱单,检查到货设备型号及铭牌数据是否与设计一致,齐全完好。
(2)检查设备是否玩好无损坏,配件及备件是否齐全。
杆上变压器的安装工艺标准包括以下步骤:
1. 施工准备:进行现场勘察,确定施工方案,编写施工标准作业卡。
对电气设备进行电气试验,确保设备合格。
检查施工工器具是否充足完好,人员精神状态是否适合施工作业。
检查双杆组立是否正直,埋深是否符合规范要求,双杆根开误差不应超过±30mm,双杆高差不应超过±20mm。
检查接地制作是否符合规范,接地电阻是否符合设计要求。
2. 新装变压器应选用S11型及以上节能、环保型变压器。
宜采用配变U型抱箍与压板将配电变压器固定在台架铁横担上,并加装防盗螺帽。
配电变压器高低压接线柱应安装绝缘罩,绝缘罩颜色应与线路相色相对应。
配变台架宜采用15米杆架设。
配变台架根开为2.5米。
检修平台只允许在低压侧安装,高压侧不可安装。
综合配电箱下方引线电缆对地高度≥1.8 米。
3. 隔离开关安装在支架上应固定可靠,操作机构动作灵活,与引线的连接应紧密可靠。
隔离开关水平相间距离应不小于500mm。
静触头应安装在电源侧,动触头安装在负荷侧。
避雷器应安装绝缘罩,绝缘罩颜色应与线路相色相对应,相间距离不小于350mm,避雷器上、下引线不应过紧或过松,与电气部分连接不应对避雷器产生外加应力。
请注意,以上只是杆上变压器安装的工艺标准,具体的操作还需要根据实际情况和相关规定进行。
10kV绝缘平台直接法带电断、接引线工艺标准l、范围本工艺标准适用于10kV及以下线路带电断、接空载线路及设备引线。
2、施工准备2.1 设备及材料要求2.1.1 引线不应有松股、交叉、折叠、断裂及破损等缺陷。
2.1.2 绑扎用的绑线,应选用与导线同金属的单股线,其直径不应小于2.0mm。
2.2 主要作业器具2.2.1 防护用具:绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。
2.2.2 作业器具:绝缘平台、绝缘滑车、绝缘传递绳、脚扣、绝缘电阻表、断线钳及钢丝钳。
2.2.3 遮蔽用具:树脂绝缘毯、导线遮蔽罩、绝缘毯夹。
2.3 作业条件2.3.1该项作业必须在良好天气下进行。
如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。
2.3.2作业前已办理好作业许可手续,并与线路管理部门联系,申请停用作业线路的重合闸装置。
2.3.3接入线路施工完毕,确无接地、绝缘良好,线路上无人作业且相位确定无误。
2.3.4断、接线路无负荷,后端开关(断路器)或刀闸(隔离开关)确已断开,接入线路变压器、电压互感器等电力设备确已退出运行。
3、操作工艺3.1 工艺流程安全措施交底→设置安全围栏→检查作业器具→穿戴防护用具→申请停用重合闸→登杆→安装绝缘平台→传递作业器具→进行绝缘遮蔽→进行搭接作业→清理作业现场3.2 工艺标准3.2.1 安全措施交底:⑴全体作业人员集合,工作负责人宣读工作票,讲解作业方案,布置作业任务及分工。
⑵结合现场情况交待安全注意事项、讲解安全措施。
⑶对作业条件进行核实,并向作业人员通报。
⑷向工作班成员提问所交待的安全注意事项,工作班成员在危险点分析及安全措施表上签名。
3.2.2 设置安全围栏、检查作业器具:⑴将作业范围四周围好安全警示带。
⑵铺好防潮布,将防护用品和遮蔽用具整齐摆放在上面,对其进行外观检查和绝缘测试。
3.2.3 穿戴防护用具:⑴杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。
⑵平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。
Q/CSG11105.2—2008南方电网工程施工工艺控制规范中国南方电网有限责任公司发布第2部分:变电电气安装工程目录第一章变压器(高压电抗器)安装 (1)第二章 HGIS、GIS和封闭母线安装 (9)第三章断路器安装 (16)第四章互感器(TA、TV、CVT)安装 (21)第五章避雷器安装 (24)第六章隔离开关安装 (27)第七章电容器组安装 (31)第八章干式电抗器安装 (34)第九章接地装置安装 (38)第十章软母线施工 (44)第十一章管型母线安装 (49)第十二章次屏柜安装 (54)第十三章电缆支架、桥架安装 (57)第十四章控制电缆敷设 (60)第十五章二次接线 (64)第十六章高压电缆敷设及电缆头制作 (70)第十七章电缆的防火封堵 (75)第十八章换流站阀厅主设备/附属设备安装 (79)第十九章换流变压器安装及就位 (85)第二十章平波电抗器安装 (94)第一章变压器(高压电抗器)安装1 适用范围本章适用于变电工程110~5OOkV变压器(高压电抗器)、油浸电抗器安装。
2 主要引用标准GBJI48 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准3 工艺流程变压器(高压电抗器)安装工艺流程见图1—1。
图1-1变压器(高压电抗器)安装工艺流程4 主要工艺流程质量控制要点4。
1 施工准备4。
1.1 技术准备:按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底,交底要有针对性。
4.1。
2 人员组织:施工负责人、技术负责人、安全监护人、安装、试验人员组织到位.4。
1。
3 机具准备:工器具、施工机械、材料准备齐全;油罐、油处理系统、抽真空系统准备完好.干燥空气发生器检查完好,其输出的干燥空气应经试验检验符合要求(露点应低于-40℃,龠氧量大于18%)。
4.1.4 电源和消防设施准备:高真空滤油机功率达100~200kW,电源和馈电线路必须丌J靠。

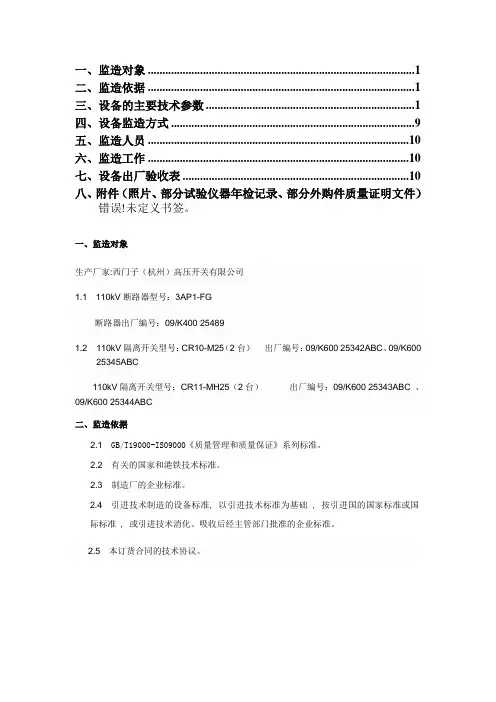

一、监造对象 (1)二、监造依据 (1)三、设备的主要技术参数 (1)四、设备监造方式 (9)五、监造人员 (10)六、监造工作 (10)七、设备出厂验收表 (10)八、附件(照片、部分试验仪器年检记录、部分外购件质量证明文件)错误!未定义书签。
一、监造对象生产厂家:西门子(杭州)高压开关有限公司1.1 110kV断路器型号:3AP1-FG断路器出厂编号:09/K400 254891.2 110kV隔离开关型号:CR10-M25(2台)出厂编号:09/K600 25342ABC、09/K60025345ABC110kV隔离开关型号:CR11-MH25(2台)出厂编号:09/K600 25343ABC 、09/K600 25344ABC二、监造依据2.1 GB/T19000-IS09000《质量管理和质量保证》系列标准。
2.2 有关的国家和港铁技术标准。
2.3制造厂的企业标准。
2.4 引进技术制造的设备标准, 以引进技术标准为基础 , 按引进国的国家标准或国际标准 , 或引进技术消化、吸收后经主管部门批准的企业标准。
2.5 本订货合同的技术协议。
三、设备的主要技术参数3.1 断路器基本技术参数型式:额定频率:50Hz额定电压(即最高电压): 126kV额定电流:3150A额定短路开断电流:40kA首相开断系数:1.5开断直流分量:45%额定热稳定电流:40kA热稳定电流持续时间:3s额定短路关合电流(峰值):100kA额定动稳定电流(峰值):100kA绝缘水平:(见表1.3)表1.3 断路器额定绝缘水平 (kV)3.1.1 动作时间额定工作循环:O―0.3s―CO―3min―CO分闸时间:≤35ms合闸时间:<100ms全开断时间:≤60ms合分时间:60ms重合闸无电流间隔时间:0.3s以上可调不同步时间(见表1.3.1)表1.3.1 断路器动作不同步时间3.2 特定开断能力3.2.1 失步开断电流开断电流为额定短路开断电流的25%,断口的工频恢复电压:2.0x126/3kV(操作电压在下限值时)瞬态恢复电压:1.54kV /us3.2.2 开断近区故障:开断电流为额定电流的90%、75%振幅系数: 1.6线路波阻抗: 450Ω电源侧恢复电压: 126/3 kV恢复电压上升速度: 电源侧2kV/us线路侧7.2、6.0kV/us3.2.3 开断线路充电电流:在无能量释放设备灭弧室及操动机构在最小压力及最低电压下:开断电流:40kA工频恢复电压:1.3x126/√3kV最大操作过电压(相对地):3x126/3kV3.2.4 开合空载变压器工频恢复电压:90kV能够开断励磁电流:0.5~20A过电压:≤2.0x126/3kV3.3 技术性能要求3.3.1 断路器应在规定的各种工况下达到开断性能而不发生拒动或误动,应有压力释放阀并能考虑其排放方向不会造成人员或设备伤害。
010*******-T1 现浇清水混凝土设备基础010*******-T2现浇清水混凝土设备基础(断路器基础)010*******-T1 杆头板(一)010*******-T混凝土构支架防腐接头010*******-T2 杆头板(二)010*******-T混凝土构支架防腐接头普通预埋件(一)010*******-T2普通预埋件(二)010*******-T2现浇清水混凝土主变压器基础(二)010*******-T1 细石混凝土地面(一)010*******-T2 混凝土框架清水物体防火墙(二)010*******-T3 混凝土框架清水4?体防火墙(三)010*******-T1砂浆饰面防火墙(一)010*******-T4 蓄电池室防火墙010*******-T3 砂浆饰面墙(二)010*******-T2 干粘石墙面(二)010*******-T1010*******-T2劈裂彻块样板墙(二)010*******-T1预制板墙安装010*******-T2预制板墙成品010*******-T2 格栅围墙(二)010*******-T2围墙预制压顶(二)010*******-T1 现浇清水混凝土围墙压顶(一)010*******-T2现浇清水混凝土围墙压顶(二)010*******-T1围墙降-桑板立柱010*******-T2 高边坡加筋土挡墙(转角)010*******-T3 高边坡加筋土挡墙立面010*******-T1 轨道安装010103040卜T2自动金属大门(一)010*******-T2 郊区型道路(二)010*******-T3 道路工艺处理010*******-T1 城市型道路(一)010*******-T2 路缘石安装(二)010*******-T2 碎石场地010*******-T2装配式检查井(二)010*******-T3 雨水井010*******-T2预制电缆沟压顶010*******-T2 现浇电缆沟(二)010*******-T2预制电缆沟压顶010*******-T2 盖板制作010*******-T4 室外电缆沟盖板(二)。
Q/CSG11105.2-2008南方电网工程施工工艺控制规范中国南方电网有限责任公司发布第2部分:变电电气安装工程目录第一章变压器(高压电抗器)安装 (1)第二章 HGIS、GIS和封闭母线安装 (9)第三章断路器安装 (16)第四章互感器(TA、TV、CVT)安装 (21)第五章避雷器安装 (24)第六章隔离开关安装 (27)第七章电容器组安装 (31)第八章干式电抗器安装 (34)第九章接地装置安装 (38)第十章软母线施工 (44)第十一章管型母线安装 (49)第十二章次屏柜安装 (54)第十三章电缆支架、桥架安装 (57)第十四章控制电缆敷设 (60)第十五章二次接线 (64)第十六章高压电缆敷设及电缆头制作 (70)第十七章电缆的防火封堵 (75)第十八章换流站阀厅主设备/附属设备安装 (79)第十九章换流变压器安装及就位 (85)第二十章平波电抗器安装 (94)第一章变压器(高压电抗器)安装1 适用范围本章适用于变电工程110~5OOkV变压器(高压电抗器)、油浸电抗器安装。
2 主要引用标准GBJI48 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准3 工艺流程变压器(高压电抗器)安装工艺流程见图1-1。
图1-1变压器(高压电抗器)安装工艺流程4 主要工艺流程质量控制要点4.1 施工准备4.1.1 技术准备:按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底,交底要有针对性。
4.1.2 人员组织:施工负责人、技术负责人、安全监护人、安装、试验人员组织到位。
4.1.3 机具准备:工器具、施工机械、材料准备齐全;油罐、油处理系统、抽真空系统准备完好。
干燥空气发生器检查完好,其输出的干燥空气应经试验检验符合要求(露点应低于-40℃,龠氧量大于18%)。
4.1.4 电源和消防设施准备:高真空滤油机功率达100~200kW,电源和馈电线路必须丌J靠。
变电站设备支架(钢管结构)施工工艺标准及施工要点1、施工工艺标准(1)钢构件无因运输、堆放和吊装等造成变形及涂层脱落。
(2)构架镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。
(3)单节构件弯曲矢高偏差控制在L/1500(L 为构件的长度)以内,且≤5mm,单个构件长度偏差≤3mm。
(4)支架接地端子高度及方向应统一,接地端子顶标高≥500mm(场平±0mm)。
(5)隔离开关支架安装,其倾斜度应<支架高度的1.5‰。
同轴误差≤±15mm,水平误差≤±10mm。
同组水平误差≤±5mm,同相水平误差≤±1.5mm。
(6) TA(CT)、TV(PT)、CVT 和避雷器支架安装后,标高偏差≤5mm,垂直度偏差≤5mm,相间轴线偏差≤10mm,顶面水平度偏差≤2mm/m。
(7)如施工图纸或产品说明书中对误差有具体要求,应满足较高标准。
(8)质量标准应符合Q/GDW 183中相关要求2、施工要点(1)构架进场时,应检查出厂合格证、安装说明书、螺栓清单等资料是否齐全。
(2)复测基础标高、轴线,检查预埋地脚螺栓位置及露出长度等,超出允许偏差时,应做好技术处理。
(3)支架进场时检查镀锌质量、弯曲矢高等符合要求。
在搬运和卸车时,严禁碰撞和急剧坠落。
(4)支架柱吊装前根据高度、杆型、重量及场地条件等选择起重机械,并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等。
宜采用合成纤维吊装带绕两圈,再通过吊装U形环与吊装钢丝绳相连,以确保对钢管支架柱镀锌层的保护。
(5)支架柱的校正采用两台经纬仪同时在相互垂直的两个面上检测,单杆进行双向校正,确保同组、同轴均在同一轴线上。
校正合格后进行地脚螺栓的紧固或二次灌浆。
支架组立时要考虑混凝土杆模板缝或钢管焊缝朝向一致,接地端子高度及朝向一致。
(6)支架柱校正合格后:1)采用地脚螺栓连接方式时,进行地脚螺栓的紧固,螺栓的穿向垂直时由下向上,横向时同类构件一致。
电力及电力牵引供电工程施工方法及工艺1.1.电力工程施工方法及工艺1.1.1.配电所施工方法及工艺配电所施工工艺流程见图2.5.6-1。
图2.5.6-1 配电所施工工艺流程图按图纸对室内电气设备的间隔尺寸逐一核对,发现问题及时配合房建专业落实修改措施,保证设备安装后的带电距离和安装尺寸。
结合图纸核实房建预留孔槽是否符合配电线路要求。
对大中型设备的运输和就位,制定具体措施,一般应一次安装就位完毕。
各种电气设备运到现场后,为保证电气性能,我方均要对设备进行开箱检查,开箱时要有监理工程师、生产厂家、施工单位三方参加,通过对设备进行解体、检查、测试、记录并做好标识后才能进行现场安装,具体由质检工程师按《程序文件》中的《检验和试验控制程序》办理。
调压器安装根据调压器性能、外部环境因素、技术参数制定详细的安装方案,做好施工现场机具、材料布置等安装准备工作。
调压器短途运输采用滚杠拖运。
调压器运至施工现场后,用吊车将调压器卸下,再采用调压器自锚滑行就位工艺进行调压器就位,安装前调压器要进行试验。
隔离开关安装后,保证操作机构可靠、灵活,动静触头接触良好,间隙符合规范要求。
配电屏柜的搬运和检查:配电屏在天气较好时进行搬运和检查,用汽车运输时,控制行车速度,配电屏立放在汽车上,并用绳子拴好,防止倾倒。
运输过程中,对于带门的配电屏将门关闭并锁上。
运输配电屏的汽车,不准再装其他散装货物,以防互相撞击,损坏设备。
屏、柜的固定:在浇灌基础槽钢的混凝土凝固后,室内外已清理干净,环境无尘时,才开始屏、柜的安装工作。
按图纸规定的顺序将配电屏、柜安装在柜底槽钢上,精确调整连接螺栓,使配电屏单独或成列安装时,其垂直度、水平度及屏面不平度和屏间接缝的允许偏差符合规定。
电缆敷设:电缆敷设前认真核对电缆规格型号,检查电缆表面有无损伤,并测量芯线间及芯线和护套之间的绝缘电阻,配线前,用测量绳依下线次序,按盘上电器位置,量出每一根连接导线的实际长度,加上预留部分割切电缆长度。
6~10.5kV隔离开关检修维护作业指导书一、目的与范围为了加强公司各电站6~10.5kV隔离开关检修、试验技术工作,确保6~10.5kV隔离开关检修、试验工作符合工艺质量和安全生产管理要求,并确保该工作全过程无不安全情况发生,确保隔离开关检修、试验后能安全、可靠地运行,所有参加本检修、试验项目的工作人员、质检人员,必须遵循本质量保证程序。
本指导书适用于额定电压6~10.5kV的隔离开关(柜)的定期维护、检修、缺陷处理现场检修、试验。
其他类型的隔离开关(柜)的现场检修、试验可参照执行。
隔离开关的检修、试验需贯彻预防为主,计划检修和诊断检修相结合的方针,作到应修必修,修必修好、安全第一、质量为先。
二、规范性引用文件(含验收标准等)GBJ147—90《电气装置安装工程高压电器施工验收规范》GB1984-1989 《交流高压隔离开关》GB11022-89《高压开关设备通用技术条件》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SD132-85《交流高压隔离开关技术条件》SJT31002-94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》《隔离开关使用维护说明书》三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品3.2 作业项目、方法、标准、风险评估、风险预控措施3.2.1作业项目风险评估、风险预控措施43.2.2作业项目、方法、标准56789四、附件4.1作业过程记录表(实际工作时填写,连同现场作业指导书、工作票一起保存)4.2检修技术数据记录表检修技术数据记录表工作成员:记录人员:记录日期:天气情况:温度:湿度:4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容:4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
2010年版广东电网变电站精细化设计施工工艺标准(电气部分)目录第一章变电站一次设备安装施工工艺要求 (1)1 变压器 (1)2 HGIS、GIS和封闭母线 (8)3 支柱式断路器 (11)4 隔离开关 (15)5 电流互感器、电压互感器和避雷器 (18)6 干式电抗器 (23)7 电容器组 (25)第二章变电站母线及导线安装施工工艺要求 (27)1 软母线 (27)2 管母线 (28)3 设备引线和连接线 (30)4 穿墙套管 (32)5 10kV高压柜封闭母线桥 (33)第三章变电站接地网、照明及布线施工工艺 (35)1 接地网 (35)2 户外照明动力 (38)3 户内照明动力 (40)4 户内布线 (45)第四章变电站电缆敷设和防火封堵施工工艺 (47)1 电缆敷设 (47)2 电缆防火封堵 (51)3 高压电缆敷设 (60)4 变电站电缆保护管(槽盒) (62)5 电缆二次接线施工工艺 (63)6 二次接地网施工工艺 (70)第五章变电站二次设备施工工艺 (73)1 直流装置与蓄电池组施工工艺 (73)2屏、柜(端子箱)安装施工工艺 (75)3 计算机监控装置施工工艺 (78)4 变电站视频及环境监控系统施工工艺 (80)第六章变电站通信设备及线缆施工工艺 (85)1 通信设备安装施工工艺 (85)2 通信电源安装施工工艺 (86)3 通信电缆安装施工工艺 (87)4 通信机房走线架安装施工工艺 (90)第一章变电站一次设备安装施工工艺要求1 变压器1.1 适用范围变电工程的110kV及以上变压器安装,35kV、66kV电抗器及500kV油浸式高压电抗器安装。
1.2 设计要求(1)主变压器本体安装a) 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。
b) 主变压器布置安装定位准确,本体牢固稳定地与基础配合,紧固件齐全完好。
其中基础中心线与基础预埋件面水平误差:<10mm;若采用地脚螺栓预埋中心线误差<2mm,地脚螺栓出基础顶面长度适当并一致。
隔离开关施工工艺标准
1.1适用范围
本节适用于10kV架空线路杆塔上隔离开关安装施工。
1.2 引用标准
GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
GB50169—92《电气装置安装工程接地装置施工及验收规范》
《工程建设标准强制性条文》
DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》
Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分:配网工程
Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分:电气工程分册,第三篇,户外电气设备安装工程
1.3 设计要求
(1)安装应牢固可靠。
(2)电气连接应接触紧密,不同金属连接,应有过渡措施。
(3)瓷件表面光洁,无裂缝、破损等现象,瓷件良好。
(4)操作机构动作灵活,合闸无扭动偏斜现象,动触头与静触头压力正常,动触头合闸锁扣灵活无卡涩现象。
(5)隔离刀刃合闸时接触紧密,分闸后有不小于200mm的空气
间隙。
(6)水平安装的隔离刀刃,分闸时,宜使静触头带电。
(7)三相连动隔离开关的三相隔离刀刃分、合同期。
(8)设备支架接地可靠,接地电阻值不大于10Ω
(9)引线相间距离及对地距离要求:相间≥300mm,对地≥200mm。
1.4 施工工艺要点
1.4.1 支架安装
支架应采用热镀锌材料制作。
一般支架加工好后再热镀锌,如需现场进行材料加工,必须进行防腐处理。
支架安装牢固、平整。
设备底座安装高度不宜小于3.5m。
1.4.2 设备本体安装及调整
(1)借助铁滑轮及绳索(必要时使用起重设备)将户外隔离开关安装在支架上,并用热镀锌螺栓固定牢固。
(2)静触头安装在电源侧,动触头安装在负荷侧。
(3)三极隔离开关应水平安装,刀口向上。
单极隔离开关水平向下或与垂直方向成30 ~45度角向下安装。
1.4.3 一次接线及附件安装
(1)导线在施工前应先用尺实际测量各跨安装点的准确长度,根据施工需要进行切割。
(2)导线压接后不应使管口附近导线有隆起和松股,管表面应
光滑,无裂纹。
金具压接后,均应倒棱,去毛刺。
(3)接线端子与引线的连接应采用线夹,接触面清洁无氧化膜,并涂以中性导电脂。
(4)户外一次接线应采用热镀锌螺栓连接,所用螺栓应有平垫圈和弹簧垫片,螺栓紧固后,螺栓宜露出2~3扣。
(5)裸露带电部分宜进行绝缘处理。
1.5 样板图片
图4-5-1户外三极隔离开关安装
三极隔离开关应水平安
装,刀口向上,静触头安
装在电源侧,动触头安装
在负荷侧。
图4-5-2户外单极隔离开关水平向下安装
图4-5-3 户外单极隔离开关垂直安装单极隔离开关可水平向
下安装。
隔离开关裸露带电部分
宜进行绝缘处理。
单极隔离开关可与垂直方向成30 ~45度
角向下安装。
