隔离开关的使用及工艺要求 ,民熔

隔离开关

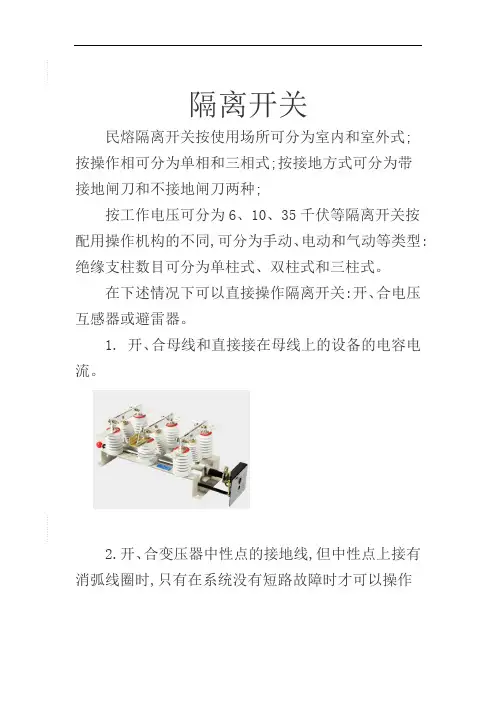

民熔隔离开关按使用场所可分为室内和室外式;按操作相可分为单相和三相式;按接地方式可分为带接地闸刀和不接地闸刀两种;
按工作电压可分为6、10、35千伏等隔离开关按配用操作机构的不同,可分为手动、电动和气动等类型:绝缘支柱数目可分为单柱式、双柱式和三柱式。

在下述情况下可以直接操作隔离开关:开、合电压互感器或避雷器。

1.开、合母线和直接接在母线上的设备的电容电流。

2.开、合变压器中性点的接地线,但中性点上接有消弧线圈时,只有在系统没有短路故障时才可以操作
与断路器并联的旁路隔离开关,当断路器处于合闸位置时,可开、合断路器的旁路电流。

3.开合励磁电流不超过2安的空载变压器和电容电流不超过5安的无负荷线路;
4.当电压为20千伏及以上时,应使用三相联动隔离开关。

用室外三相联动隔离开关开、合电压为10千伏及以,电流为15安以下的负荷电流
5.开、合电压为35千伏长度在10公里以内,以及电压为10千伏长度在5公里以内的空载输电线路。

6.拉、合10千伏及以下,不超过70安的环路均衡电流(或称转移电流),但严禁使用室内型三联刀闸拉合系统环路电流。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。

正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。

停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。

还可以用刀闸进行倒母线操作（等电位操作）。

1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。

即隔离开关操作时断路器必须在断开状态。

2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。

3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。

如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。

隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

隔离开关操作的关键是防止开关带负荷合闸和接地合闸。

正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。

断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。

该开关也可用于反向母线运行（等电位运行）。

1隔离开关只能在空载或负载在隔离开关允许范围内操作。

也就是说，当隔离开关工作时，断路器必须处于断开状态。

2先拔出定位销，开关动作要果断、迅速。

操作结束时不要用力过大。

操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。

三。

隔离开关带负荷误操作时，应冷静，避免反方向误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。

5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。

高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。

隔离开关表面具有抗氧化能力，可增强零件的防腐能力。

民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。

二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。

接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。

前后差不大于3mm；三。

隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。

垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。

安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。

高压隔离开关高压隔离开关安装户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。

一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。

隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。

隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。

隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。

还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。

此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。

处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。

高压隔离开关检修隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。

动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。

触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。

触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。

隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整。

隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔中性点隔离开关的技术基本要求，感觉这篇文章对你有帮助的话，可以关注下小编民熔中性点隔离开关技术要求1.应遵循的主要现行标准GB156-93 《额定电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T2900.20-94 《电工术语高压开关设备》GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固定层法》DL/T593-1996 《高压开关设备的共用订货技术条件》DL/T486-92 《交流高压隔离开关订货技术条件》以及其它相关标准。

以上标准如有新版本，按最新版本执行。

2.环境条件1、周围空气温度最高平均温度:40最低平均温度:0C最大日温差:30k日照强度:0.1W/cm2(风速0.5m/s)2、海拔高度:≤1000m3、最大风速:40m/s4、环境相对温度(25C时)日平均值: 95%月平均值: 90%5、地震烈度:7度水平加速度: 0.25g垂直加速度: 0.125g6、污秽等级: II级爬距25mmkV7、覆冰厚度: 0mm (风速不大于15m/s时)中性点隔离开关技术要求，电工学习手册，读完长知识，上海民熔系统概况a. 系统额定电压: 110kVb.系统最高电压:126 kVc.系统额定频率: 50Hzd.系统中性点接地方式:直接接地系统3.基本设计要求1、耐震能力水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

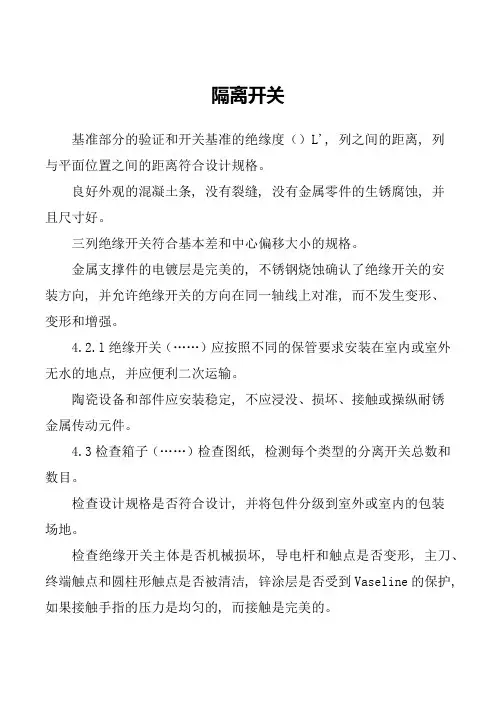

隔离开关基准部分的验证和开关基准的绝缘度（）L', 列之间的距离, 列与平面位置之间的距离符合设计规格。

良好外观的混凝土条, 没有裂缝, 没有金属零件的生锈腐蚀, 并且尺寸好。

三列绝缘开关符合基本差和中心偏移大小的规格。

金属支撑件的电镀层是完美的, 不锈钢烧蚀确认了绝缘开关的安装方向, 并允许绝缘开关的方向在同一轴线上对准, 而不发生变形、变形和增强。

4.2.l绝缘开关（……）应按照不同的保管要求安装在室内或室外无水的地点, 并应便利二次运输。

陶瓷设备和部件应安装稳定, 不应浸没、损坏、接触或操纵耐锈金属传动元件。

4.3检查箱子（……）检查图纸, 检测每个类型的分离开关总数和数目。

检查设计规格是否符合设计, 并将包件分级到室外或室内的包装场地。

检查绝缘开关主体是否机械损坏, 导电杆和触点是否变形, 主刀、终端触点和圆柱形触点是否被清洁, 锌涂层是否受到Vaseline的保护, 如果接触手指的压力是均匀的, 而接触是完美的。

检查旋转连接端子是否柔软, 盖是否完美, 以及连接端子的接触表面是否被电镀。

清洗绝缘体上的碳氢化合物尘埃, 检查绝缘体的缺陷, 例如裂缝、断裂等, 并检查铁法兰和瓷器接头的密封、裂缝和腐蚀。

检查旋转轴承旋转的灵活性。

检查连接螺栓是否断开。

检查附件是否完整（包括产品说明和合格证书）。

检查分离底盘是否有诸如变形、油漆分解、锈等缺陷, 并确保其尺寸与设计相容。

检查备件。

作为这些检查的一部分, 必须及时记录、报告和向工厂及时报告异常情况, 以便工厂尽快进行替换或恢复。

作为这些检查的一部分, 必须及时记录、报告和向工厂及时报告异常情况, 以便工厂尽快进行替换或恢复。

4.4现场制备所需工具和焊接乙炔零部件（……）。

（2）根据实地情况选择适当的起重机。

准备脚手架和脚手架所需的材料。

绝缘开关的安装和调节（2）支撑件、用于制造金属部件的槽钢、覆盖板等, 均应扁平、密封板, 如焊接钢固定的开关的上端外部绝缘≥2毫米；分级相位操作必须≥5毫米L', 水平设备和U管设备可用于水平检查。

隔离开关隔离开关通常被称为隔离开关。

在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。

因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。

因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。

1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。

按极数可分为三极型和单极型。

操作时，应密切注意隔离开关自身的工作电流和电压。

如果工作电压超过额定电压，容易造成瓷瓶放电。

加热程度与运行电流密切相关，也与其外观变形有关。

现场操作规程要求隔离开关的工作温度控制在70℃以内。

由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。

1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。

断开合格后，或负载误动时，应断开开关。

这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。

操作隔离开关前，必须将断路器的某一控制电源投入运行。

只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。

在输电过程中，先组合母线侧开关，再组合负荷侧开关。

停电时，顺序改变。

为保证工作人员的安全，操作闸刀时采用远程操作方式。

如果远程电气控制失败，应在现场完成电气操作。

当两者都难以工作时，必须遵循解锁方案。

经批准后，可手动操作闸刀开关。

在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。

此外，三相能否同时完成，其位置能否精确控制也需要高度关注。

手动操作隔离开关时，必须戴绝缘手套。

在雨天，需要隔热罩和带防雨罩的绝缘靴。

手动控制闸刀开关时，动作应灵活，末端应防止撞击。

合上闸刀开关后，检查接触面的完整性。

手动合刀开关时，刀片离开刀口后应加速灭弧。

打开后，检查分离角度是否有问题。

2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。

隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。

所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。

1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。

隔离开关额定电压35kv-500kv绝缘子二、施工流程图三、开口检查设备到达后的技术措施1、检查箱子开口以检查型号、规格、符号设计标准的数目、零部件的合适性瓷器零件没有损坏。

连接端子和流体部分必须清理，并保持接触，并且保持接触而不损失银层。

绝缘体的表面必须清洗，无裂缝、断裂、残余焊接等缺陷，即固体粘合磁铁。

绝缘开关底座的旋转部分必须是柔性的，操作机构的零件必须是完整的，所有固定连接元件必须固定。

页：1准备工作文件允许仔细阅读信息，技术人员和设施管理人员必须熟悉技术规格和要求。

检查隔离开关基座与基座的根，并检查设备的尺寸偏差低于规格。

同样的绝缘开关支撑组件立即确保极之间的大差别和安装孔之间的距离的准确性。

页：1绝缘开关组件（1）将分组绝缘开关按照标准模式输送到安装地点，并检查所有旋转部分是否都涂有脂肪，旋转是否柔性，如果是，是否必须处理卡电阻。

在连接导电部分（不包括银镀部分）时，首先施加Vaseline层，使用砂纸或钢丝刷从表面去除氧化物层。

油脂被去除，然后施加导电性浆料，平均压力环必须适当安装和平。

隔离开关处于关闭位置（剪刀除外）每次暂停悬挂件的隔离电压水平应确保地剑的方向符合设计规格，并确保开关的主止臂“绝缘安装在正确的相位上。

将开关轴调节为三个相位，使用水平尺寸控制基底的电平，在出现不规则的情况下，将基底调节为一个衬里，但不超过三个部件，并使用钢线圈测量间隔度，根据规格：110xv7及其后的不超过10米；110kv 不超过20m。

联络应保持在同一水平。

将主止动装置调整到水平闭合位置，上部和下部管道设置在一条线上，确保两根杆的长度相等，活性臂置于死点，并将限定螺杆空间调整到2米。

如所附表格所示，将杆推到地上，以便将静态触点与符合规格的深度结合起来。

驱动装置的驱动部分用双稳态滑动剂涂覆，并且在操作的最短时间内将扭转弹簧或其他拉伸弹簧调节到接地刀片的旋转轴上，并用黑色漆固定在垂直杆上。

安装了一个安装调整机构，用铅方法检查中心度，并在机构和开关关闭时将机构焊接到垂直杆上。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。

民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。

因此，隔离开关只能在断路器断开电路的情况下操作。

严禁带负荷拉合隔离开关。

否则会造成严重的人身和设备事故。

具体来说，使用高压隔离开关时应注意以下几点。

如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。

民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。

隔离开关摩擦部位应涂润滑脂。

投入运行前，应按技术要求检查隔离开关的接点及动作同步。

当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。

要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。

但在快速完成闭合动作时，用力不宜过大，以防撞击。

操作完毕后，检查主开关与静触头接触是否良好。

（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。

（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。

当主开关叶片离开静触头时，它将迅速打开。

隔离开关隔离开关符号隔离开关，也被称为刀闸。

一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关操作、使用及维护(一)隔离开关操作的一般规定：(1)机务段隔离开关操作人员及监护人员须经过河西运输段培训，并经考试合格，由河西运输段发给安全合格证后方可担任此项工作。

(2)从事隔离开关倒闸作业人员按要求每年进行考试，其安全等级不得低于3级。

(3)隔离开关开闭作业时，必须有两人在场，执行一人操作一人监护制度。

(4)对机务段有权操作的隔离开关，在向供电调度申请倒闸命令之前，要令人须向该段主管负责人办理倒闸手续。

(二)手动隔离开关操作程序：(1)隔离开关操作前，操作人必须按规定穿戴好绝缘靴和绝缘手套，并使用绝缘棒，站在绝缘板上进行操作。

使用前检查绝缘靴和绝缘手套有无裂纹、是否漏气。

(2)操作前，必须确认隔离开关和转动装置状态正常。

接地线良好，接触网正常方准按规定操作。

(3)操作时，操作人员的身体各部不得与支柱及周围任何物体或人员相接触，操作要准确迅速，一次开闭到位，中途不得停留和发生冲击。

(4)断电前，必须检查在分段绝缘器内的所有电力机车受电弓是否降下，未全部降下时应通知司机降下后，方准操作。

(5)操作完毕，须确认隔离开关已正确地转到规定位置后再加锁，钥匙交车站值班员保管。

(6)操作使用的绝缘手套、绝缘靴、绝缘棒和绝缘板要存放在阴凉、干燥不落灰尘的容器内。

每6个月由河西运输段负责进行一次性能试验。

每次使用前要进行简略的漏气试验，以保持绝缘性能良好。

(7)遇雷雨天气时，禁止操作隔离开关。

严禁带负荷操作隔离开关。

(三)带接地刀闸的隔离开关要严格按下列要求操作：(1)断开时，先断开主刀闸，后闭合接地刀闸。

(2)闭合时，先断开接地刀闸，后闭合主刀闸。

隔离开关1个不带天花板元件；隔离开关切换1切换人员到达现场，确认隔离开关的位置和工作状态正确2倒换人员应通知站台人员（或电力调度）已做好倒换准备。

请求转换为利益分配。

调度员已下发切换命令，席位台人员应与倒换人员联系；提交换票单，座位工作人员必须及时填写换票单。

三个。

切换开关（或切换人员）在收到切换命令后，将切换开关分离（或闭合）。

当分离器动作完成，确认分离器开关状态符合要求后，切换人员应及时向座台人员报告切换完成情况。

四个。

切换操作维护完成后，基地工作人员必须及时将切换操作调整到性能比。

接通后，开关人员将隔离开关置于远程位置。

检查绝缘状态无异常后，控制箱上锁，控制人员及时离开。

组合范围12289中的2；分离开关的工作步骤：隔离本地电气设备的步骤：1开关人员到达现场后，应及时确认开关位置正确（开关号为直，开关号为奇数）和开关的工作状态（分、合是否符合转换要求）然后打开连接开关的开关盒。

操作现场隔离开关时，切换人员应尽量用电首先，检查变速箱是否有电源（通常有电源指示灯），检查发动机电流空气开关是否在变速箱的最终位置（控制向上），发动机控制电路的电源开关是否在最终位置（控制向上）。

三个。

选择分离器开关的操作模式。

分离器的控制方式有四种：out 0f：停用；遥控：遥控；local：遥控就地电气操作；手动：就地手动操作。

到示例：在本地操作分离器时，应将手柄置于l0cal位置。

四个。

设置隔离模式后，可以打开和关闭分离器。

按本地（0）分隔符位置，医生。

按下红色按钮o，打开分离器开关。

五个。

切换完毕后，将开关方式手柄随时间推移置于远方，检查无异常后，将隔离开关开关开关箱锁紧。

隔离开关使用条款1高度不超过1000m，平台式高度不超过4000m；2环境温度：40~+40*C；三个。

风速不大于35m/s；四个。

地震烈度：8度；五个。

I宽度（不含天花板高度）：10 mm；六个。

耐污染产品适用于污染区域；七点。

不适用于有易燃物质、爆炸危险、化学腐蚀和剧烈振动的场所。

GW4系列分离器具有性能可靠、结构简单、安装方式灵活、维护方便、适用范围广、性能强等优点多样性。

如果它配有一个传动开关，操作更灵活、轻便、准确可靠附有电磁锁，能有效地实现隔离开关、接地开关和开关之间的电子气锁，防止误操作。

1隔离开关的连接结构为水平两柱旋转结构。

每一组分离机由三个独立的垄断企业组成。

每根单杆由底座、绝缘支架和导电部分组成。

每个磁极分离器都有两个绝缘柱，它们连接在底座的两端，并通过连杆连接。

每根绝缘柱可水平旋转90-176度，并配有软连接块，左右接触装备好了左右触点通过导电管在两个绝缘柱之间接触。

导电电路元件由铜制成。

如果电流为630A，则导体部件的表面为色调；如果电流值大于1250A，则导体部件表面镀银。

中间接触是一种“握手”结构。

该结构采用了接触式手指切割盘的专利冲压技术，具有高压、自清洁的特点。

触头压力长期保持不变，触头弹簧无电流，长期运行安全可靠。

不同电气规格产品的结构型式、底座、支柱绝缘子相同，但主电路略有不同。

2接地开关的结构。

接地开关的静触头固定在隔离开关的导电管上，活动触头安装在底座上接地刀铝管的端部。

三个。

分离器和接地开关之间的机械锁定是通过锁定完成的。

当分离器处于站闸位置时，接地开关旋转波的风扇安装部分限制接地开关的闭合。

隔离开关一、隔离开关的原则:倒闸开关不能带负荷进行分合闸。

具体地说，当接触网上有电压荷电流时才能分合闸即线路上无电力机车取流。

无负原因:隔离开关无灭弧装置。

二、怎样操作隔离开关分闸:1、确定被停电股道无机车取流；2、开锁、分闸、上锁;3、挂接地线。

合闸:1、确定送电股道无人作业;2、取接地线;3、开锁、合闸、上锁。

站用隔离开关3规定1电气化区段站所用隔离开关必须锁紧。

钥匙由车站值班员提供保管和移交。

2操作隔离开关时，操作员和监护人必须同时在场。

操作人员和监护人应在车站详细说明，并在供电段通过培训和检查，并出具《隔离开关操作证书》，方可进行操作和监督。

4、操作要求1。

操作前，操作员必须穿戴规定的绝缘靴和手套。

确认接地线完好，开关及其传动装置正常。

2操作应准确快速，一次开、近，禁止停止、敲击。

三。

在操作过程中，人体各部位不得与道具及其部件连接。

5操作安全注意事项1。

当雷电迫近或发生闪电时，禁止操作隔离开关。

2当在被切断区域或轨道上有电动机车时，隔离开关只能在通知村受电弓后才能操作。

三。

隔离开关操作后必须立即锁紧，钥匙交给车站值班员保护它报告开关的开/关状态。

停电时，值班站操作员应在控制台两端（终点为一端）上吊起并挂上电源标志，禁止电动机车进入4如果发现隔离开关及其传动装置状况不佳，应立即报告并送维修。

在供电段维修人员确认能操作前，不得操作非维修人员进行拆装。

5绝缘靴和手套应存放在凉爽、干燥和无灰尘的容器中。

电源段每6个月检查一次。

每次使用前，应使用干净干燥的抹布擦拭，并进行短暂的漏气试验。

如发现裂纹等异常情况，应停止使用，送电源段检查。

6站内断电装卸作业完成后，隔离开关应及时关闭，分段绝缘子长时间不应处于对地耐受电压状态。

7每个隔离开关的传输机构必须锁定。

钥匙应存放在固定位置，并由专人保管，并有标签标明开关号。

相邻支柱上的隔离开关钥匙和每个支柱上的每个隔离开关不能相互使用。

二隔离开关工艺要求1、开关瓷柱转动灵活，旋转角度应为90度。

隔离开关应用配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电部分隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则于上述相反。

隔离开关的配置1、断路器的两侧均应配置隔离开关，以便在断路器检修时形成明显的断口与电源隔离。

2、中性点直接接地的普通变压器，均应通过隔离开关接地。

3、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安全，每段母线上宜装设1-2组接地刀闸。

4、接在变压器引出线或中性点的避雷器可不装设隔离开关。

5、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。

但为了防止雷电过电压，也可以装设。

隔离开关选型额定电压：隔离开关额定电压（KV）=回路标称电压*1.2/1.1 倍。

额定电流：额定电流标准值应大于最大负载电流的150%。

额定热稳定电流：选择大于系统短路电流的额定热稳定电流值。

操作范围一般规定了隔离开关的允许操作范围1正常情况下拉入式电压互感器和避雷器。

2引入220kV空载母线。

三。

当电网无接地故障时，接通变压器中性点。

4关闭由开关或隔离开关闭合的旁路电流。

5户外立式分体式三重隔离开关，电压220kV及以上空载变压器，励磁电流不超过2a的空载变压器，电容电流不超过5A的空载线路。

610kV户外三重隔离开关的负载电流不超过15A。

710kV隔离开关合闸回路均流不大于70A。

操作顺序隔离开关的正确操作顺序：（1）首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

（2）当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
