水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
- 格式：ppt
- 大小：2.25 MB
- 文档页数：35
文档推荐
-
水泥剂量滴定检验报告及记录页数:4
-
水泥或石灰剂量测定试验记录表页数:3
-
水泥或石灰剂量测定(EDTA滴定法)试验记录表页数:17
-
水泥或石灰剂量测定方法页数:5
-
ED滴定法测水泥剂量页数:7
下载文档原格式
合集下载
JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳
定中、粗粒土取试样约3000g，对稳定细粒土取试样 约1000g。
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯 中，用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水 泥或石灰稳定中、粗粒土，可直接称取1000g左右，放入 10%氯化铵溶液2 000mL，然后如前述步骤进行试验。
（2）在做标准曲线时，如工地实际水泥剂量较大， 则素集料和低剂量水泥的试样可以不做试验，而直接 用较高的剂量试验，但应有两种剂量大于实际剂量和 两种剂量小于实际剂量。
（3）配制的氯化铵溶液最好当天用完，不要放置 过久，以免影响试验的精度。
谢谢大家！
（17）秒表：1只。
（18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸
3. 试剂 （1）0.1mol/L乙二胺四乙酸二钠（EDTA二钠）标准溶液
（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的无二
（5）用移液管吸取上层（液面上1~2cm）悬浮 液10.OmL放人200mL的三角瓶内；
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液 50mL倒入三角瓶中，此时溶液pH值为12.5—13.0（可 用pH12~14精密试纸检验），
然后加入钙红指示剂（质量约为0.2g），摇匀， 溶液呈玫瑰红色。
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液
的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀；
直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积
V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。

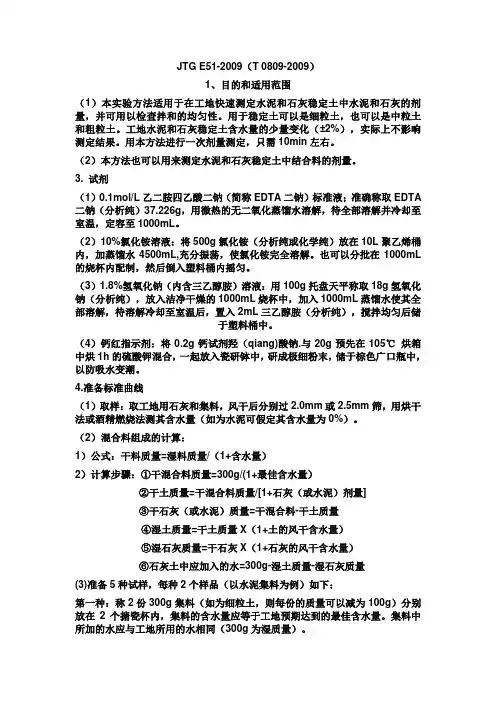

水泥稳定材料水泥含量测定-EDTA滴定法
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。

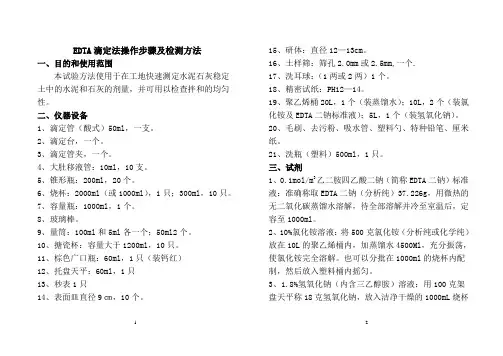

EDTA滴定法操作步骤及检测方法
EDTA滴定法操作步骤及检测方法一、目的和使用范围本试验方法使用于在工地快速测定水泥石灰稳定土中的水泥和石灰的剂量，并可用以检查拌和的均匀性。
二、仪器设备1、滴定管（酸式）50ml，一支。
2、滴定台，一个。
3、滴定管夹，一个。
4、大肚移液管：10ml，10支。
5、锥形瓶：200ml，20个。
6、烧杯：2000ml（或1000ml），1只；300ml，10只。
7、容量瓶：1000ml，1个。
8、玻璃棒。
9、量筒：100ml和5ml各一个；50ml2个。
10、搪瓷杯：容量大于1200ml，10只。
11、棕色广口瓶：60ml，1只（装钙红）12、托盘天平：60ml，1只13、秒表1只14、表面皿直径9㎝，10个。
15、研体：直径12—13cm。
16、土样筛：筛孔2.0mm或2.5mm,一个.17、洗耳球：（1两或2两）1个。
18、精密试纸：PH12—14。
19、聚乙烯桶20L，1个（装蒸馏水）；10L，2个（装氯化铵及EDTA二钠标准液）；5L，1个（装氢氧化钠）。
20、毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
21、洗瓶（塑料）500ml，1只。
三、试剂1、0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷至室温后，定容至1000ml。
2、10%氯化铵溶液：将500克氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500Ml，充分振荡，使氯化铵完全溶解。
也可以分批在1000ml的烧杯内配制，然后放入塑料桶内摇匀。
3、1.8%氢氧化钠（内含三乙醇胺）溶液：用100克架盘天平称18克氢氧化钠，放入洁净干燥的1000mL烧杯中，加1000mL蒸馏水使其全部溶解，待溶液冷至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
4、钙红指示剂：将0.2克钙试剂羟酸钠与20克预先在105℃烘箱中烘1h的硫酸钾混合。
C类建筑材料化学分析试题+答案
C类建筑材料化学分析试题+答案一、单选题（共40题，每题1分，共40分）1、水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）可用于检查拌和和摊铺的( )。
A、有效性B、和易性C、合格性D、均匀性正确答案：D2、配制EDTA二钠标准溶液时，准确称取EDTA二钠（分析纯）（）g，用（）℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL。
A、37.32；30~40B、37.23；40~50C、37.32；40~50D、37.23；30~40正确答案：B3、水的可溶物试验所用的天平精度为（）g。
A、0.0001B、0.001C、0.01D、0.1正确答案：A4、EDTA二钠标准溶液配制时，用40～50℃的（）溶解，待全部溶解并冷却至室温后，定容至1000mL。
A、酒精B、纯净水C、蒸馏水D、无二氧化碳的蒸馏水正确答案：D5、水的氯化物实验中，在滴定终点时，如溶液滴定过了终点，应该怎么处理（）A、直接记录滴定溶液消耗量B、用空白测定值进行消除C、实验重做D、不做处理正确答案：B6、硝酸银滴定法测定水中氯化物含量试验中，若水样浑浊及带有颜色，应用（）排除干扰。
A、氢氧化钠B、氢氧化钙C、氢氧化钾D、氢氧化铝正确答案：D7、水泥中氧化钾和氧化钠的测定试验称样质量为（）A、1g，精确至0.0001gB、0.1g，精确至0.0001gC、0.2g，精确至0.0001gD、0.5g，精确至0.0001g正确答案：C8、快速法测定砂的碱活性试验中,所需的水泥为符合GB175规定的（）。
A、复合水泥；B、基准水泥。
C、普通硅酸盐水泥；D、硅酸盐水泥；正确答案：D9、快速法测定砂的碱活性试验中所需NaOH溶液总体为试件总体积的（）倍。
A、5±0.5；B、4±0.4；C、5±0.4。
D、4±0.5；正确答案：D10、砂氯离子含量试验中，称取试样( )，精确到0.1g。

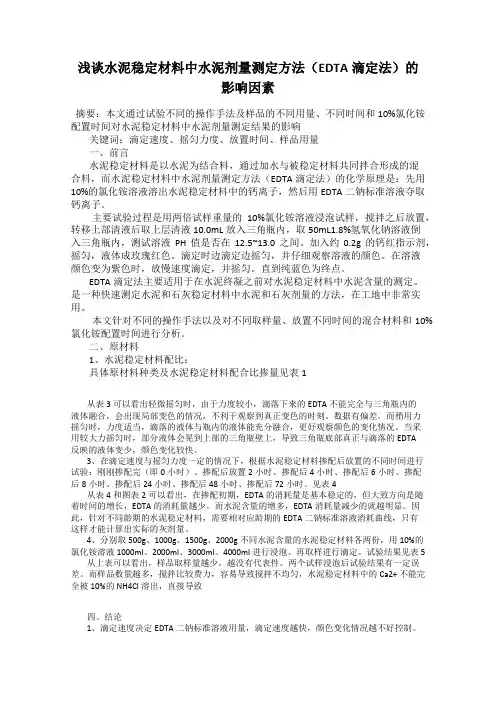

浅谈水泥稳定材料中水泥剂量测定方法(EDTA滴定法)的影响因素
浅谈水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的影响因素摘要：本文通过试验不同的操作手法及样品的不同用量、不同时间和10%氯化铵配置时间对水泥稳定材料中水泥剂量测定结果的影响关键词：滴定速度、摇匀力度、放置时间、样品用量一、前言水泥稳定材料是以水泥为结合料，通过加水与被稳定材料共同拌合形成的混合料，而水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的化学原理是：先用10%的氯化铵溶液溶出水泥稳定材料中的钙离子，然后用EDTA二钠标准溶液夺取钙离子。
主要试验过程是用两倍试样重量的10%氯化铵溶液浸泡试样，搅拌之后放置，转移上部清液后取上层清液10.0mL放入三角瓶内，取50mL1.8%氢氧化钠溶液倒入三角瓶内，测试溶液PH值是否在12.5~13.0之间。
加入约0.2g的钙红指示剂，摇匀，液体成玫瑰红色。
滴定时边滴定边摇匀，并仔细观察溶液的颜色。
在溶液颜色变为紫色时，放慢速度滴定，并摇匀。
直到纯蓝色为终点。
EDTA滴定法主要适用于在水泥终凝之前对水泥稳定材料中水泥含量的测定。
是一种快速测定水泥和石灰稳定材料中水泥和石灰剂量的方法，在工地中非常实用。
本文针对不同的操作手法以及对不同取样量、放置不同时间的混合材料和10%氯化铵配置时间进行分析。
二、原材料1、水泥稳定材料配比：具体原材料种类及水泥稳定材料配合比掺量见表1从表3可以看出轻微摇匀时，由于力度较小，滴落下来的EDTA不能完全与三角瓶内的液体融合，会出现局部变色的情况，不利于观察到真正变色的时刻。
数据有偏差。
而稍用力摇匀时，力度适当，滴落的液体与瓶内的液体能充分融合，更好观察颜色的变化情况。
当采用较大力摇匀时，部分液体会晃到上部的三角瓶壁上，导致三角瓶底部真正与滴落的EDTA反映的液体变少，颜色变化较快。
3、在滴定速度与摇匀力度一定的情况下，根据水泥稳定材料掺配后放置的不同时间进行试验：刚刚掺配完（即0小时）、掺配后放置2小时、掺配后4小时、掺配后6小时、掺配后8小时、掺配后24小时、掺配后48小时、掺配后72小时。
水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
精品课件
（3）利用所绘制的标准曲线，根据EDTA二钠标准溶液 消耗量，确定混合料中的水泥或石灰剂量。
精品课件
6.结果整理 本试验应进行两次平行测定，取算术平均值，精确至
O.1mL。允许重复性误差不得大于均值的5%，否则，重新 进行试验。
精品课件
精品课件
7.注意事项 （1）每个样品搅拌的时间、速度和方式应力求相同，
精品课件
（5）用移液管吸取上层（液面上1~2cm）悬浮液10. OmL放人200mL的三角瓶内；
精品课件
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5—13.0（可用 pH12~14精密试纸检验），
精品课件
然后加入钙红指示剂（质量约为0.2g），摇匀，溶液 呈玫瑰红色。
精品课件
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
精品课件
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、
粗粒土取试样约3000g，对稳定细粒土取试样约1000g。
精品课件
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯中， 用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水泥或 石灰稳定中、粗粒土，可直接称取1000g左右，放入10%氯 化铵溶液2 000mL，然后如前述步骤进行试验。
精品课件
（8）容量瓿：1 000mL，1个。
精品课件
（9）搪瓷杯：容量大于1 200mL，10只。
（3）利用所绘制的标准曲线，根据EDTA二钠标准溶液 消耗量，确定混合料中的水泥或石灰剂量。
精品课件
6.结果整理 本试验应进行两次平行测定，取算术平均值，精确至
O.1mL。允许重复性误差不得大于均值的5%，否则，重新 进行试验。
精品课件
精品课件
7.注意事项 （1）每个样品搅拌的时间、速度和方式应力求相同，
精品课件
（5）用移液管吸取上层（液面上1~2cm）悬浮液10. OmL放人200mL的三角瓶内；
精品课件
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5—13.0（可用 pH12~14精密试纸检验），
精品课件
然后加入钙红指示剂（质量约为0.2g），摇匀，溶液 呈玫瑰红色。
精品课件
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
精品课件
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、
粗粒土取试样约3000g，对稳定细粒土取试样约1000g。
精品课件
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯中， 用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水泥或 石灰稳定中、粗粒土，可直接称取1000g左右，放入10%氯 化铵溶液2 000mL，然后如前述步骤进行试验。
精品课件
（8）容量瓿：1 000mL，1个。
精品课件
（9）搪瓷杯：容量大于1 200mL，10只。

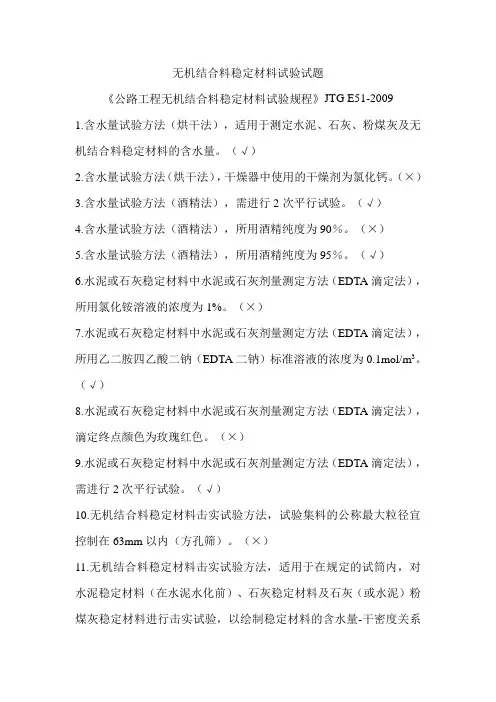

吉林省市政工程试题-判定-无机结合料稳定材料
无机结合料稳定材料试验试题《公路工程无机结合料稳定材料试验规程》JTG E51-20091.含水量试验方法（烘干法），适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
（√）2.含水量试验方法（烘干法），干燥器中使用的干燥剂为氯化钙。
（×）3.含水量试验方法（酒精法），需进行2次平行试验。
（√）4.含水量试验方法（酒精法），所用酒精纯度为90％。
（×）5.含水量试验方法（酒精法），所用酒精纯度为95％。
（√）6.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），所用氯化铵溶液的浓度为1%。
（×）7.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），所用乙二胺四乙酸二钠（EDTA二钠）标准溶液的浓度为0.1mol/m3。
（√）8.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），滴定终点颜色为玫瑰红色。
（×）9.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），需进行2次平行试验。
（√）10.无机结合料稳定材料击实试验方法，试验集料的公称最大粒径宜控制在63mm以内（方孔筛）。
（×）11.无机结合料稳定材料击实试验方法，适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。
（√）12.无机结合料稳定材料击实试验方法，试验方法甲类，试筒容积为2177cm3。
（×）13.无机结合料稳定材料击实试验方法，试验方法丙类，试筒容积为997cm3。
（×）14.无机结合料稳定材料击实试验方法，试验方法甲类，容许最大公称粒径为37.5mm。
（×）15.无机结合料稳定材料击实试验方法，试验方法丙类，容许最大公称粒径为37.5mm。
（√）16.无机结合料稳定材料击实试验方法，一般情况下，制作标准曲线至少需要3个点。

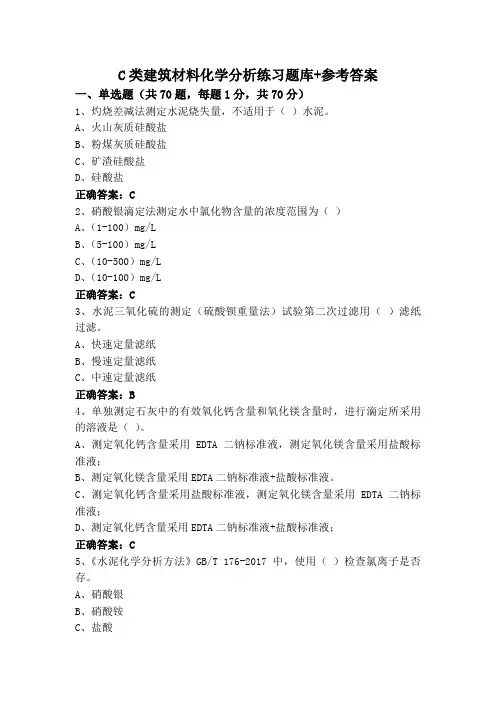

C类建筑材料化学分析练习题库+参考答案
C类建筑材料化学分析练习题库+参考答案一、单选题（共70题，每题1分，共70分）1、灼烧差减法测定水泥烧失量，不适用于（）水泥。
A、火山灰质硅酸盐B、粉煤灰质硅酸盐C、矿渣硅酸盐D、硅酸盐正确答案：C2、硝酸银滴定法测定水中氯化物含量的浓度范围为（）A、（1-100）mg/LB、（5-100）mg/LC、（10-500）mg/LD、（10-100）mg/L正确答案：C3、水泥三氧化硫的测定（硫酸钡重量法）试验第二次过滤用（）滤纸过滤。
A、快速定量滤纸B、慢速定量滤纸C、中速定量滤纸正确答案：B4、单独测定石灰中的有效氧化钙含量和氧化镁含量时，进行滴定所采用的溶液是（）。
A、测定氧化钙含量采用EDTA二钠标准液，测定氧化镁含量采用盐酸标准液；B、测定氧化镁含量采用EDTA二钠标准液+盐酸标准液。
C、测定氧化钙含量采用盐酸标准液，测定氧化镁含量采用EDTA二钠标准液；D、测定氧化钙含量采用EDTA二钠标准液+盐酸标准液；正确答案：C5、《水泥化学分析方法》GB/T 176-2017中，使用（）检查氯离子是否存。
A、硝酸银B、硝酸铵C、盐酸D、氯化银正确答案：A6、砂硫化物及硫酸盐含量试验中，将滤纸和沉淀物一并灼烧后称量，精确到（）gA、0.0001B、0.01C、0.001D、0.1正确答案：C7、硝酸银滴定法测定水中氯化物含量试验，水样中的正磷酸盐浓度超过（）mg/L时有干扰。
A、10B、25C、100D、250正确答案：D8、重量法测定硫酸盐含量试验，对人体产生伤害，导致烧伤、刺激眼睛、呼吸系统和皮肤的物质（）。
A、盐酸B、氯化钡C、氨水D、硝酸银溶液正确答案：C9、EDTA滴定试验中，使用的氢氧化钠溶液浓度为（）。
A、2.8%B、0.8%C、1.8%D、1.2%正确答案：C10、EDTA滴定试验中，使用的EDTA二钠溶液浓度为（）。
A、1.0%B、0.5%C、0.2%D、0.1%正确答案：D11、水泥不溶物试验称样质量为（）A、0.5g，精确至0.0001gB、1.2g，精确至0.0001gC、0.2g，精确至0.0001gD、1g，精确至0.0001g正确答案：D12、水泥氧化镁试验试样分解的方法有( ) 种A、2B、1C、3D、4正确答案：C13、快速法测定砂的碱活性时，水泥与砂的质量比为（），水灰比为（）。

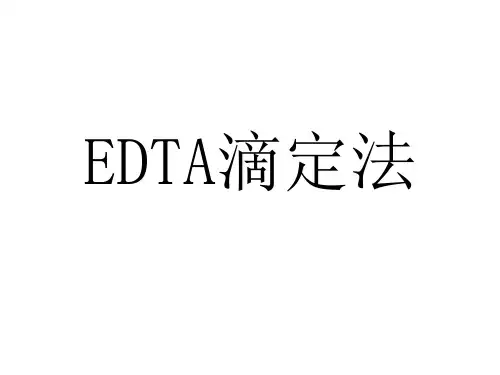

EDTA滴定法
记录滴定管中EDTA二钠标准溶液体积V2（以ml计），计算V1-V2，
即为EDTA二钠标准溶液的消耗量
5、结果整理
本实验应进行二次平行测定，取算术 平均值，精确至0.1g，允许重复性误 差不得大于均值的5%，否则，重新进
行试验。
4、试验步骤
• 取一个盛有试样的盛样器，在盛样器内加入两倍试样质量（湿 料质量）体积的10%氯化钠溶液，料为300g，则搅拌3min（每分
钟搅拌110-120次）；料为1000g，则搅拌5min；放置沉淀10min，
然后将上部清液转移至300ml烧杯中，搅匀，加盖表面皿待测 • 用移液管吸取上层（液面上1-2cm）悬浮液10ml放入200ml的三
4、混合料组成计算
（1）公式： 干料质量=湿料质量/(1+含水率) （2）计算步骤： a.求干混合料质量=湿混合料质量/（1+最佳含水率） b.干土质量=干混合料质量/[1+石灰（水泥）剂量]
c.干石灰（水泥）质量=干混合料质量—干土质量
d.湿土质量=干土质量*（1+土的风干含水率） e.湿石灰质量=干石灰*（1+石灰的风干含水率） f.石灰中应加入的水=湿混合料质量—湿土质量—湿石灰质量
4500ml，充分振荡，使氯化钠完全溶解
• 1.8%氢氧化钠（内含三乙醇胺）溶液：用电子天平称18g氢氧化钠（分析纯）， 放入洁净干燥的1000ml烧杯中，加1000ml蒸馏水使其全部溶解，待溶液冷却 至室温后，加入2ml三乙醇胺（分析纯），搅拌均匀后储于塑料桶中 • 钙红指示剂：将0.2g钙试剂羧酸钠与20g预先在105度烘箱中烘干1h的硫酸钾 混合，一起放入研钵中，研成极细粉末，储于棕色广口瓶中，以防吸潮
色广口瓶、电子天平、秒表、 表面皿、研钵、聚乙烯桶、

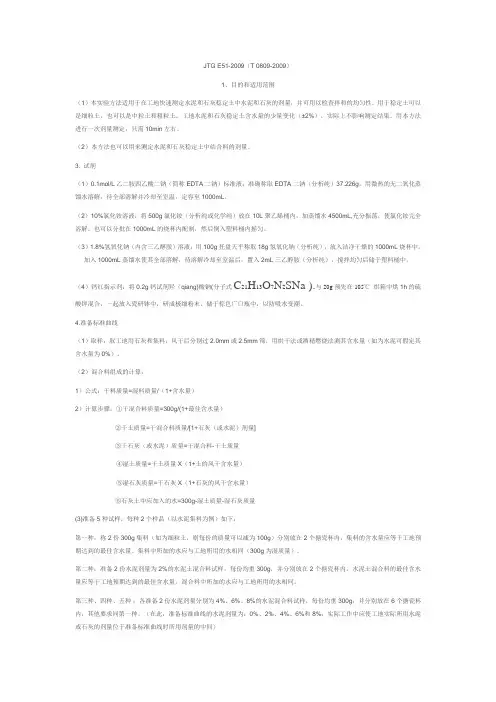

1水泥稳定材料水泥含量测定-EDTA滴定法
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA 二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL 的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠.与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课件
（4）取一个盛有试样的盛样器，在盛样器内加入两倍 试样质量（湿料质量）体积的10%氯化铵溶液。
精品课件
料为300g，则搅拌3min（每分钟搅110~120次）；料 为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握 三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次）， 以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转 移到300mL烧杯内，搅匀，加盖表面皿待测。
纯）放在10L的聚乙烯桶内，加蒸 馏水4500mL，充分振荡，使氯化铵完全溶解。也可以分批 在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
精品课件
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入
洁净干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶 解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯）， 搅拌均匀后储于塑料桶中。
精品课件
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
精品课件
（8）容量瓿：1 000mL，1个。
精品课件
（9）搪瓷杯：容量大于1 200mL，10只。
精品课件
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
精品课件
（11）电子天平：量程不小于1500g，感量0.01g。
精品课件
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
精品课件
（16）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA 二钠标准溶液)，3个；5L(装氢氧化钠)，1个；5L(大口 桶)，10个。
精品课件
（17）秒表：1只。 （18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅 笔、厘米纸
（3）本方法也可以用来测定水泥和石灰综合稳定 材料中结合料的剂量。
精品课件
2.仪器设备 （1）滴定管（酸式）：50mL，1支。 （2）滴定台：1个。 （3）滴定管夹：1个
精品课件
（4）2.4大肚移液管：10mL、50mL，10支。
精品课件
（5）锥形瓶（即三角瓶）：200mL，20个。
精品课件
（6）烧杯：2 000mL(或1 000mL)，1只；300mL，10只。 （7）表面皿：φ9cm，10个。
精品课件
（6）对其他几个盛样器中的试样，用同样的方法进行 试验，并记录各自的EDTA二钠标准溶液的消耗量。
（7）以同一水泥或石灰剂量稳定材料EDTA二钠标准溶 液消耗量(mL)的平均值为纵坐标，以水泥或石灰剂量(%) 力横坐标制图。两者的关系应是一根顺滑的曲线，如图 所示。如素土、水泥或石灰改变，必须重做标准曲线。
精品课件
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、
精品课件
精品课件
（4）钙红指示剂 将0.2g钙试剂羧酸钠
（分子式C21H13N2Na07S，分子量 460.39）与20g预先在105℃烘箱中烘1h的硫酸钾混合。一 起放人研钵中，研成极细粉末，储于棕色广口瓶中，以防 吸潮。
精品课件
4.准备标准曲线 （1）取样：取工地用石灰和土，风干后用烘干法测其
精品课件
（3）准备5种试样，每种两个样品（以水泥稳定材料 为例），如为水泥稳定中、粗粒土，每个样品取1000g左 右（如为细粒土，则可称取300g左右）准备试验。为了减 少中、粗粒土的离散，宜按设计级配单份掺配的方式备料。
精品课件
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
精品课件
3. 试剂 （1）0.1mol/m3乙二胺四乙酸二钠（EDTA二钠）标准
溶液（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的
无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定 容至1000mL。
精品课件
精品课件
（2）10%氯化铵(NH。Cl)溶液 将500g氯化铵（分析纯或化学
T 0809-2009 水泥或石灰稳定材料中水泥 或石灰剂量测定方法（EDTA滴定法）
1. 适用范围 （1）本方法适用于在工地快速测定水泥和石灰稳
定材料中水泥和石灰的剂量，并可于在水泥终凝之前的水泥含量测 定，现场土样的石灰剂量应在路拌后尽快测试，否则需要 用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
精品课件
（5）用移液管吸取上层（液面上1~2cm）悬浮液10. OmL放人200mL的三角瓶内；
精品课件
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5—13.0（可用 pH12~14精密试纸检验），
精品课件
然后加入钙红指示剂（质量约为0.2g），摇匀，溶液 呈玫瑰红色。
含水量（如为水泥，可假定含水量为0%）。 过2.0mm或2.5mm筛
精品课件
（2）混合料组成的计算： 公式：干料质量=湿料质量／（1+含水量）
计算步骤： （1）干混合料质量=湿混合料质量／（1+最佳含水量） （2）干土质量=干混合料质量／（1+石灰或水泥剂量） （3）干石灰或水泥质量=干混合料质量一干土质量 （4）湿土质量=干土质量×（1+土的风干含水量） （5）湿石灰质量=干石灰质量×（1+石灰的风干含水 量） （6）石灰土中应加入的水=湿混合料质量一湿土质量 一湿石灰质量
（4）取一个盛有试样的盛样器，在盛样器内加入两倍 试样质量（湿料质量）体积的10%氯化铵溶液。
精品课件
料为300g，则搅拌3min（每分钟搅110~120次）；料 为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握 三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次）， 以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转 移到300mL烧杯内，搅匀，加盖表面皿待测。
纯）放在10L的聚乙烯桶内，加蒸 馏水4500mL，充分振荡，使氯化铵完全溶解。也可以分批 在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
精品课件
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入
洁净干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶 解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯）， 搅拌均匀后储于塑料桶中。
精品课件
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
精品课件
（8）容量瓿：1 000mL，1个。
精品课件
（9）搪瓷杯：容量大于1 200mL，10只。
精品课件
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
精品课件
（11）电子天平：量程不小于1500g，感量0.01g。
精品课件
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
精品课件
（16）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA 二钠标准溶液)，3个；5L(装氢氧化钠)，1个；5L(大口 桶)，10个。
精品课件
（17）秒表：1只。 （18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅 笔、厘米纸
（3）本方法也可以用来测定水泥和石灰综合稳定 材料中结合料的剂量。
精品课件
2.仪器设备 （1）滴定管（酸式）：50mL，1支。 （2）滴定台：1个。 （3）滴定管夹：1个
精品课件
（4）2.4大肚移液管：10mL、50mL，10支。
精品课件
（5）锥形瓶（即三角瓶）：200mL，20个。
精品课件
（6）烧杯：2 000mL(或1 000mL)，1只；300mL，10只。 （7）表面皿：φ9cm，10个。
精品课件
（6）对其他几个盛样器中的试样，用同样的方法进行 试验，并记录各自的EDTA二钠标准溶液的消耗量。
（7）以同一水泥或石灰剂量稳定材料EDTA二钠标准溶 液消耗量(mL)的平均值为纵坐标，以水泥或石灰剂量(%) 力横坐标制图。两者的关系应是一根顺滑的曲线，如图 所示。如素土、水泥或石灰改变，必须重做标准曲线。
精品课件
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、
精品课件
精品课件
（4）钙红指示剂 将0.2g钙试剂羧酸钠
（分子式C21H13N2Na07S，分子量 460.39）与20g预先在105℃烘箱中烘1h的硫酸钾混合。一 起放人研钵中，研成极细粉末，储于棕色广口瓶中，以防 吸潮。
精品课件
4.准备标准曲线 （1）取样：取工地用石灰和土，风干后用烘干法测其
精品课件
（3）准备5种试样，每种两个样品（以水泥稳定材料 为例），如为水泥稳定中、粗粒土，每个样品取1000g左 右（如为细粒土，则可称取300g左右）准备试验。为了减 少中、粗粒土的离散，宜按设计级配单份掺配的方式备料。
精品课件
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
精品课件
3. 试剂 （1）0.1mol/m3乙二胺四乙酸二钠（EDTA二钠）标准
溶液（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的
无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定 容至1000mL。
精品课件
精品课件
（2）10%氯化铵(NH。Cl)溶液 将500g氯化铵（分析纯或化学
T 0809-2009 水泥或石灰稳定材料中水泥 或石灰剂量测定方法（EDTA滴定法）
1. 适用范围 （1）本方法适用于在工地快速测定水泥和石灰稳
定材料中水泥和石灰的剂量，并可于在水泥终凝之前的水泥含量测 定，现场土样的石灰剂量应在路拌后尽快测试，否则需要 用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
精品课件
（5）用移液管吸取上层（液面上1~2cm）悬浮液10. OmL放人200mL的三角瓶内；
精品课件
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5—13.0（可用 pH12~14精密试纸检验），
精品课件
然后加入钙红指示剂（质量约为0.2g），摇匀，溶液 呈玫瑰红色。
含水量（如为水泥，可假定含水量为0%）。 过2.0mm或2.5mm筛
精品课件
（2）混合料组成的计算： 公式：干料质量=湿料质量／（1+含水量）
计算步骤： （1）干混合料质量=湿混合料质量／（1+最佳含水量） （2）干土质量=干混合料质量／（1+石灰或水泥剂量） （3）干石灰或水泥质量=干混合料质量一干土质量 （4）湿土质量=干土质量×（1+土的风干含水量） （5）湿石灰质量=干石灰质量×（1+石灰的风干含水 量） （6）石灰土中应加入的水=湿混合料质量一湿土质量 一湿石灰质量
