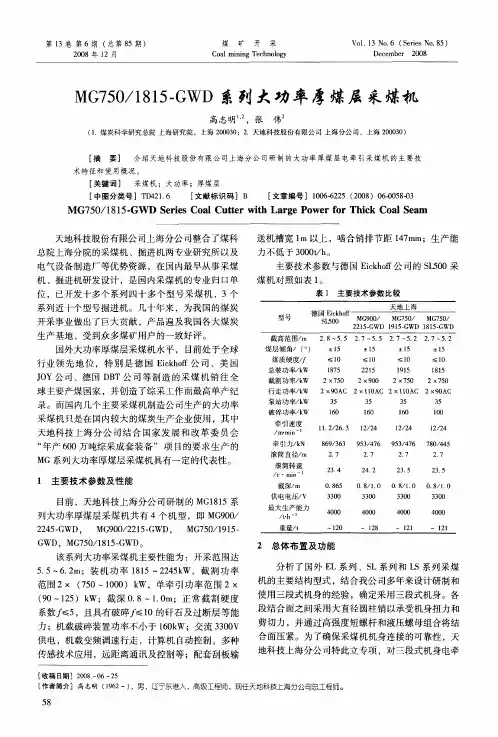

MG750-1815-WD系列采煤机培训(推荐文档)

煤矿安全培训采煤机司机应知应会目录第一部分常用采煤机型号、结构、性能 (1)一、型号 (1)二、结构 (2)三、性能 (2)第二部分采煤机的基本知识 (4)一、采煤机的构成 (4)二、采煤机控制手把和按钮 (4)三、日常故障判断 (4)第三部分采煤机操作流程 (6)一、采煤机开机前要求 (6)二、采煤机开机顺序 (6)三、采煤机机头机尾进刀顺序 (6)四、采煤机运行期间要求 (8)五、采煤机停机要求 (8)第四部分采煤机司机安全生产责任制 (9)一、责任范围 (9)二、责任清单 (9)第五部分采煤机司机岗位安全风险管控清单 (10)一、有毒有害气体类风险 (10)二、设备类风险 (10)三、物体打击类风险 (10)四、顶板类风险 (10)五、机械类风险 (10)六、操作类风险 (10)第六部分采煤系统岗位操作红线 (11)第七部分采煤机司机岗位作业流程标准 (12)一、班前准备 (12)二、接班 (12)三、开机 (12)四、运行 (12)五、停机 (12)六、交班 (13)第八部分采煤机司机岗位作业口诀 (14)第一部分常用采煤机型号、结构、性能一、型号JOY7LS6C大采高采煤机JOY 7 LS 6C采煤机产品序列号英语LONG WALL SHEARER的缩写第七代滚筒式采煤机公司名称MG 450 / 1020 - WD无链电牵引装机总功率（KW）载割电机功率（KW）二、结构采煤机主要由截割部、牵引部、辅助装置、液压系统和电气控制系统。

截割部包括：截割电动机、摇臂和滚筒等组成，起落煤和装煤的作用。

牵引部包括：牵引电动机、牵引减速箱和行走箱等。

辅助装置包括：大框架、拖缆装置和喷雾冷却系统等。

液压系统包括：调高泵站、调高油缸和油管等。

电气控制系统包括：调速箱、电控箱、电阻箱及控制装置。

①右截割电机②电控箱③右牵引电机④泵电机⑤摇臂⑥左牵引电机⑦左截割电机⑧破碎机三、性能1.电动机功率：指截割电动机（主电动机）的单台额定功率。

采煤机培训课件-(带特殊条款)采煤机培训课件一、引言采煤机是煤矿生产中至关重要的设备，其安全、高效地运行直接影响到煤矿的生产效率和矿工的生命安全。

为了提高采煤机操作人员的技术水平和安全意识，确保采煤机的正常运行，降低故障率和事故发生率，本课件旨在对采煤机的结构、原理、操作、维护和故障处理等方面进行系统讲解，使操作人员对采煤机有全面、深入的了解，为煤矿生产提供有力保障。

二、采煤机的结构和工作原理1.结构组成采煤机主要由截割部、牵引部、液压系统、电气系统和辅助设备等组成。

（1）截割部：包括截割滚筒、减速器、行星齿轮箱等，负责对煤炭进行切割。

（2）牵引部：包括驱动轮、导向轮、张紧装置等，负责采煤机的行走和定位。

（3）液压系统：包括液压泵、液压马达、控制阀等，为采煤机提供动力。

（4）电气系统：包括电源、控制器、传感器等，负责采煤机的启动、停止、调速等功能。

（5）辅助设备：包括喷雾装置、冷却系统、照明装置等，为采煤机提供辅助功能。

2.工作原理采煤机在工作过程中，通过截割部的截割滚筒对煤炭进行切割，同时牵引部驱动采煤机沿工作面行走，完成煤炭的采掘。

液压系统和电气系统为采煤机提供动力和控制，确保采煤机稳定、高效地运行。

三、采煤机的操作方法1.启动前的检查（1）检查截割部、牵引部、液压系统、电气系统等部件是否完好，连接是否牢固。

（2）检查油位、水位、电量等是否正常。

（3）检查喷雾装置、冷却系统、照明装置等辅助设备是否正常。

2.启动和运行（1）按照操作规程启动采煤机，观察各部件运行是否正常。

（2）调整采煤机的工作参数，如切割深度、行走速度等，以满足生产需求。

（3）在采煤过程中，注意观察煤炭质量、设备负荷等情况，及时调整操作。

3.停机和维护（1）完成采煤任务后，按照操作规程停机，切断电源。

（2）对采煤机进行清洁、润滑、检查等维护工作，确保设备处于良好状态。

四、采煤机的维护和故障处理1.维护保养（1）定期对采煤机进行清洁、润滑，保持设备整洁、润滑良好。

综采综掘设备安全技术管理培训教材二0一二年六月目录第一章同煤综采发展历程————————————4 第二章采煤机—————————————————21 第一节同煤集团综采装备概况——————————21第二节采煤机司机及检修工应知应会———————24 第三节集团公司综采有关规定——————————38 第四节采煤机故障判断及处理方法————————44 第三章掘进机—————————————————59 第一节掘进机司机及检修工应知应会———————59 第二节集团公司综掘有关规定——————————61 第三节掘进机故障判断及处理方法————————63 第四章液压支架、乳化液泵站、皮带机——————73 第一节支架工应知应会—————————————73 第二节泵站工应知应会—————————————76 第三节皮带检修工应知应会———————————78 第四节液压支架故障判断及处理方法———————79 第五章综采设备选型及三机配套—————————87 第一节综采工作面总体配套设计目的内容—————87 第二节综采工作面设计和设备选型————————87 第三节综采设备选型内容和选型原则———————100第四节设备选型和设备参数的确定————————101 第五节综采工作面设备配套和布置————————120 第六章设备故障案例分析————————————129 案例一MG250/556-GWD型采煤机油缸故障————129 案例二：MG2×125/560-WD采煤机调高系统故障处理-132 案例三：MG750/1915-GWD型交流电牵引采煤机牵引行走部事故———————————————————134案例四：综采工作面压架事故分析及治理措施————137 案例五：综采队顺槽皮带输送机涨紧绞车断钢丝绳事故139 案例六：转载机链轮轴组件事故——————————141 第七章新装备、新产品、新工艺介绍———————143一、六米厚煤层大采高成套装备的研发与应用————143二、国产特厚煤层大采高综放开采成套技术与装备—————144三、ZQL2×6000/23/45型巷道超前支护液压支架的应用—145四、有关国内无人综采工作面组建及相关情况的说明-----146五、软化水装置的应用——————————————153六、机载临时支护及掘锚一体机——————————155七、螺旋钻式采煤机———————————————160八、转弯皮带——————————————————162九、湿式与干式除尘技术—————————————164十、煤机装备制造公司的发展———————————167 第八章综采、综掘相关管理规定—————————168一、综采综掘主要设备性能测评——————————168二、同煤集团综采工作面搬家规范管理办法—————177第一章同煤集团综采发展历程一、综采装备的发展过程：40年前的1970年11月28日,我国第一套工作面综采设备在大同煤峪口矿8710工作面开始工业性试验,正式拉开了我国采煤史上一场影响深远的革命性变革的帷幕。

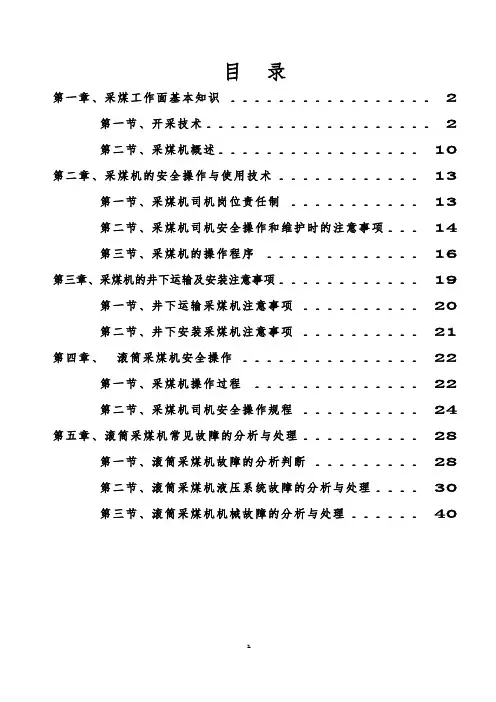

目录第一章、采煤工作面基本知识 (2)第一节、开采技术 (2)第二节、采煤机概述 (10)第二章、采煤机的安全操作与使用技术 (13)第一节、采煤机司机岗位责任制 (13)第二节、采煤机司机安全操作和维护时的注意事项 (14)第三节、采煤机的操作程序 (16)第三章、采煤机的井下运输及安装注意事项 (19)第一节、井下运输采煤机注意事项 (20)第二节、井下安装采煤机注意事项 (21)第四章、滚筒采煤机安全操作 (22)第一节、采煤机操作过程 (22)第二节、采煤机司机安全操作规程 (24)第五章、滚筒采煤机常见故障的分析与处理 (28)第一节、滚筒采煤机故障的分析判断 (28)第二节、滚筒采煤机液压系统故障的分析与处理 (30)第三节、滚筒采煤机机械故障的分析与处理 (40)采煤机司机教材第一章、采煤工作面基本知识第一节、开采技术一、概述采煤工作面是矿井生产的心脏，是矿井生产最基本、最主要的场所。

根据采煤工作面内煤层的赋存条件,运用各种技术装备进行生产工作的各工序在时间和空间上的配合关系，统称回采工艺。

为了能够在采区范围内进行采煤工作，需要开掘一系列巷道通达采煤工作面，用以行人、通风、运输和排水。

这些巷道在空间上的位置关系及其掘进顺序,称为采区巷道布置。

不同回采工艺要求相应的采区巷道布置，而采区巷道布置状况影响到回采工艺。

所谓采煤方法就是不同采煤工艺与具体采区巷道布置的总和。

采煤方法分为壁式体系及柱式体系两大类型。

壁式体系采煤法的特点是:采煤工作面长度长，一般为80～250m，工作面两端各有一条巷道，用于通风及运输;采落的煤炭沿着平行于煤壁的方向运出工作面；随着采煤工作面的推进,要求及时有计划地处理采空区.在壁式体系采煤法中，由于煤层厚度不同，回采技术有较大区别。

对于薄及中厚煤层，一般将其全厚一次采出，即所谓整层回采技术；对于厚煤层，一般将其分层采出，即所谓分层回采技术；对于厚度、硬度适宜的煤层，也可以采用特殊设备通过放顶煤的方法一次全厚采出，即放顶煤开采技术。

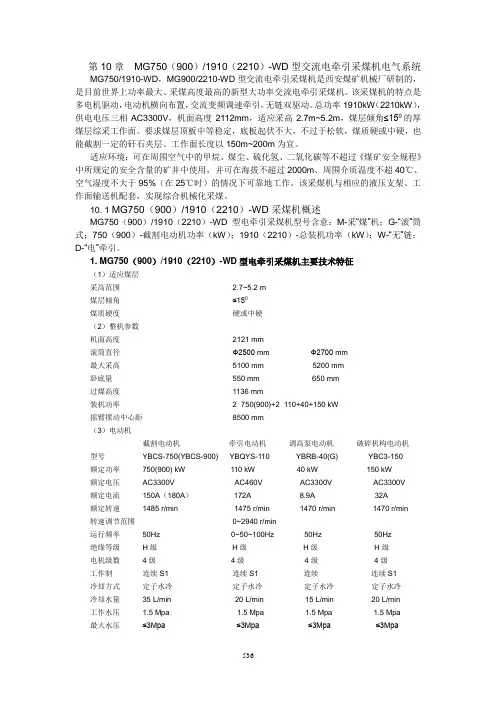

第10章MG750（900）/1910（2210）-WD型交流电牵引采煤机电气系统MG750/1910-WD，MG900/2210-WD型交流电牵引采煤机是西安煤矿机械厂研制的，是目前世界上功率最大、采煤高度最高的新型大功率交流电牵引采煤机。

该采煤机的特点是多电机驱动，电动机横向布置，交流变频调速牵引，无链双驱动。

总功率1910kW（2210kW），供电电压三相AC3300V，机面高度2112mm，适应采高2.7m~5.2m，煤层倾角≤150的厚煤层综采工作面。

要求煤层顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，也能截割一定的矸石夹层。

工作面长度以150m~200m为宜。

适应环境：可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用，并可在海拔不超过2000m、周围介质温度不超40℃、空气湿度不大于95%（在25℃时）的情况下可靠地工作。

该采煤机与相应的液压支架、工作面输送机配套，实现综合机械化采煤。

10. 1 MG750（900）/1910（2210）-WD采煤机概述MG750（900）/1910（2210）-WD型电牵引采煤机型号含意：M-采“煤”机；G-“滚”筒式；750（900）-截割电动机功率（kW）；1910（2210）-总装机功率（kW）；W-“无”链；D-“电”牵引。

1. MG750（900）/1910（2210）-WD型电牵引采煤机主要技术特征（1）适应煤层采高范围 2.7~5.2 m煤层倾角≤150煤质硬度硬或中硬（2）整机参数机面高度2121 mm滚筒直径Ф2500 mm Ф2700 mm最大采高5100 mm 5200 mm卧底量550 mm 650 mm过煤高度1136 mm装机功率2×750(900)+2×110+40+150 kW摇臂摆动中心距8500 mm（3）电动机截割电动机牵引电动机调高泵电动机破碎机构电动机型号YBCS-750(YBCS-900) YBQYS-110 YBRB-40(G) YBC3-150额定功率750(900) kW 110 kW 40 kW 150 kW额定电压AC3300V AC460V AC3300V AC3300V 额定电流150A（180A）172A 8.9A 32A额定转速1485 r/min 1475 r/min 1470 r/min 1470 r/min 转速调节范围0~2940 r/min运行频率50Hz 0~50~100Hz 50Hz 50Hz绝缘等级H级H级H级H级电机级数4级4级4级4级工作制连续S1 连续S1 连续连续S1冷却方式定子水冷定子水冷定子水冷定子水冷冷却水量35 L/min 20 L/min 15 L/min 20 L/min工作水压 1.5 Mpa 1.5 Mpa 1.5 Mpa 1.5 Mpa最大水压≤3Mpa ≤3Mpa ≤3Mpa ≤3Mpa防爆型式隔爆型隔爆型隔爆型隔爆型（4）牵引型式交流变频调速，电动机驱动齿轮销轨式无链牵引牵引力1000kN~500kN牵引速度0~11.5 m/min~23 m/min牵引部总减速比（含行走箱速比）206.316（5）截割摇臂长度2950 mm摇臂摆角-29.930~+41.470总减速比60.23滚筒直径Φ2500 mm Φ2700 mm滚筒线速度 3.19 m/s 3.45 m/s滚筒转速24.4 m/min 24.4 m/min（6）破碎破碎摇臂长度2500 mm破碎摇臂摆角±11.50破碎头直径Φ950 mm破碎头转速173 r/min破碎滚筒线速度8.6 m/s破碎滚筒全行程升起时间47.5s破碎滚筒全行程下降时间29 s（7）调高泵箱调高双联泵型号GP3F/10+GP1R/10（意大利迪普马公司）大泵工作压力25 Mpa（最高压力26 Mpa）小泵工作压力16 Mpa（最高压力21 Mpa）理论排量42.7 mL/r + 4.1 mL/r工作转速1470 r/min滚筒全行程升起时间86.5 s滚筒全行程下降时间52.5s（8）操纵方式中部手控开/停机、停运输机、调速换向两端电控停机、调速换向、调高无线摇控停机、调速换向、调高（9）主电缆拖缆方式自动拖缆主电缆规格一根MCPT 3×150+1×70+4×10（10）冷却和喷雾冷却各电动机、变压器箱、变频器箱、摇臂、调高油箱、调高泵箱、电磁制动器喷雾内/外喷雾供水压力 3.0 Mpa供水流量320 L/min供水管直径Φ32 mm（11）机器重量115 t2．MG750（900）/1910（2210）-WD型电牵引采煤机的组成编写本问题的目的是让电气维修工了解采煤机的结构，整机的工作原理，以便于电气故障的排除。

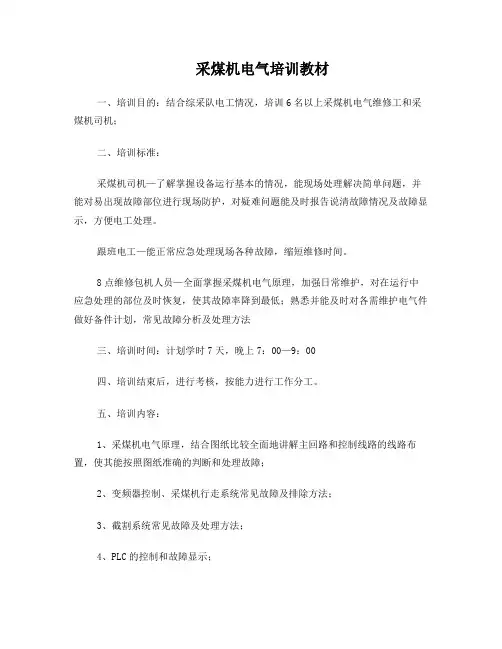

采煤机电气培训教材一、培训目的：结合综采队电工情况，培训6名以上采煤机电气维修工和采煤机司机；二、培训标准：采煤机司机—了解掌握设备运行基本的情况，能现场处理解决简单问题，并能对易出现故障部位进行现场防护，对疑难问题能及时报告说清故障情况及故障显示，方便电工处理。

跟班电工—能正常应急处理现场各种故障，缩短维修时间。

8点维修包机人员—全面掌握采煤机电气原理，加强日常维护，对在运行中应急处理的部位及时恢复，使其故障率降到最低；熟悉并能及时对各需维护电气件做好备件计划，常见故障分析及处理方法三、培训时间：计划学时7天，晚上7：00—9：00四、培训结束后，进行考核，按能力进行工作分工。

五、培训内容：1、采煤机电气原理，结合图纸比较全面地讲解主回路和控制线路的线路布置，使其能按照图纸准确的判断和处理故障；2、变频器控制、采煤机行走系统常见故障及排除方法；3、截割系统常见故障及处理方法；4、PLC的控制和故障显示；5、液压调高系统原理和故障排除方法。

一、摇臂升降系统二、采煤机行走三、变频器报警和故障一览表四、进线侧整流部分的报警和故障一览表五、变频器故障1. MOTOR STALL(7121)，电机堵转。

该故障属于保护行动作，引起的原因有多种：A、煤壁夹矸比较多，或者平滑靴损坏或卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行；B、制动闸未打开。

检查液压油压；根据油压判断是电的问题还是油路问题。

根据左右摇臂升降正常与否，判断24V电源好坏。

观察给牵引时PLC的抱闸输出回路指示灯是否亮；亮，则检查电磁阀控制回路。

如电磁阀有问题更换电磁阀。

C、扭矩轴损坏。

在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20%左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴（也叫扭矩轴），检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。

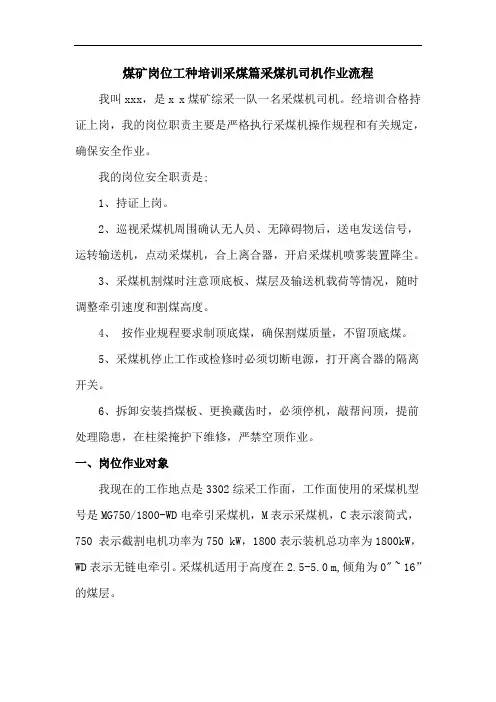

煤矿岗位工种培训采煤篇采煤机司机作业流程我叫xxx，是x x煤矿综采一队一名采煤机司机。

经培训合格持证上岗，我的岗位职责主要是严格执行采煤机操作规程和有关规定，确保安全作业。

我的岗位安全职责是;1、持证上岗。

2、巡视采煤机周围确认无人员、无障碍物后，送电发送信号，运转输送机，点动采煤机，合上离合器，开启采煤机喷雾装置降尘。

3、采煤机割煤时注意顶底板、煤层及输送机载荷等情况，随时调整牵引速度和割煤高度。

4、按作业规程要求制顶底煤，确保割煤质量，不留顶底煤。

5、采煤机停止工作或检修时必须切断电源，打开离合器的隔离开关。

6、拆卸安装挡煤板、更换藏齿时，必须停机，敲帮问顶，提前处理隐患，在柱梁掩护下维修，严禁空顶作业。

一、岗位作业对象我现在的工作地点是3302综采工作面，工作面使用的采煤机型号是MG750/1800-WD电牵引采煤机，M表示采煤机，C表示滚简式，750 表示截割电机功率为750 kW，1800表示装机总功率为1800kW，WD表示无链电牵引。

采煤机适用于高度在2.5-5.0 m,倾角为0" ~ 16”的煤层。

采煤机的主要系统结构如下:1、滚简。

这台采煤机的滚简直径为2.5m,截深为0.8m,滚简转速为26.4 t/ min。

2、液压调高系统。

液压调高系统是由泵站、调高油缸、摇臂组成的。

其中摇臂的长度为2918 mm,上下摆动的幅度为+41. 39° ~23. 63°。

3、牵引传动部。

采煤机的牵引速度为0 ~24.8 m/min,最大牵引力为964 kN。

4、电控系统。

采煤机使用的电源电压为3300 V,采用单电缆供电，用计算机操控，能自动检测故障和运行状态。

5、主机架。

主机架分为4个腔室，分别安装左、右牵引传动箱、泵站和控制箱;供水阀块与泵站安装在同一个腔室。

6、辅助部件。

辅助部件包括喷雾冷却系统、辅助液压系统和护板及拆卸工具3部分。

二、岗位作业流程标准1. 岗位作业流程交接班检查巡视→采煤机的静态检查→采煤机的动态检查→启动采煤机→供水→采煤机送电→启动采煤机→破煤→停机→采煤机停电、闭锁→停水→采煤机全面检查。

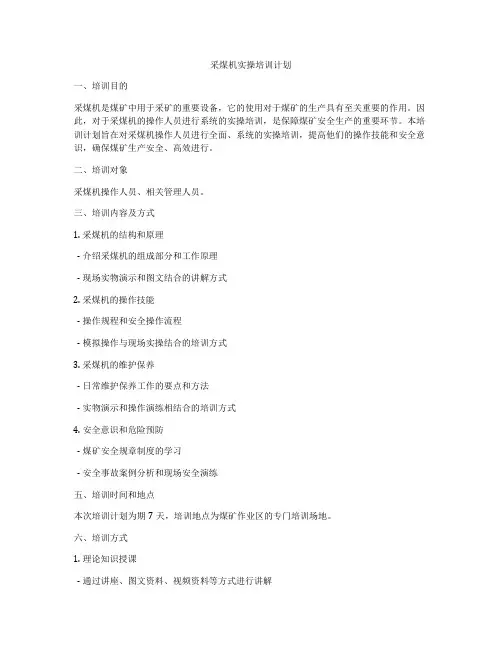

采煤机实操培训计划一、培训目的采煤机是煤矿中用于采矿的重要设备，它的使用对于煤矿的生产具有至关重要的作用。

因此，对于采煤机的操作人员进行系统的实操培训，是保障煤矿安全生产的重要环节。

本培训计划旨在对采煤机操作人员进行全面、系统的实操培训，提高他们的操作技能和安全意识，确保煤矿生产安全、高效进行。

二、培训对象采煤机操作人员、相关管理人员。

三、培训内容及方式1. 采煤机的结构和原理- 介绍采煤机的组成部分和工作原理- 现场实物演示和图文结合的讲解方式2. 采煤机的操作技能- 操作规程和安全操作流程- 模拟操作与现场实操结合的培训方式3. 采煤机的维护保养- 日常维护保养工作的要点和方法- 实物演示和操作演练相结合的培训方式4. 安全意识和危险预防- 煤矿安全规章制度的学习- 安全事故案例分析和现场安全演练五、培训时间和地点本次培训计划为期7天，培训地点为煤矿作业区的专门培训场地。

六、培训方式1. 理论知识授课- 通过讲座、图文资料、视频资料等方式进行讲解2. 实操技能培训- 采煤机模拟器的使用- 实际设备的操作训练3. 安全意识培训- 安全教育课程- 安全演练和事故案例分析七、培训要求1. 参训人员必须全程参与培训，达到培训要求并通过培训考核。

2. 参训人员要认真学习理论知识，严格按照操作规程进行操作训练。

3. 参训人员要严格遵守安全操作规程，加强安全意识培养。

4. 参训人员要积极参与讨论和演练活动，做到学以致用。

八、培训效果评估1. 培训结束后，进行理论考核和实操技能考核，考核成绩符合要求方可发放培训证书。

2. 培训后定期跟踪检查，帮助参训人员巩固培训成果，提高操作技能和安全意识。

3. 对培训效果进行评估，及时发现问题并进行整改，确保培训效果得到落实。

九、培训经费由煤矿单位承担培训经费，包括培训场地租金、培训教材、讲师费用、实操设备租赁等费用。

十、培训服务机构培训工作由煤矿单位安全生产部门负责组织实施，可以请相关的专业机构或公司进行指导和协助。

第一章电气系统简介MG900/2210-GWD型系列采煤机的电气系统一般由：⑴启动回路、⑵运输机闭锁（简称闭溜）回路、⑶主供电回路、⑷低压控制回路等组成。

1、启动回路启动回路一般将隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。

2、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点。

它串联在工作面运输机的启动回路中，当采煤机在检修或紧急需要时可以停止运输机，并且闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。

3、主供电回路主供电回路一般由隔离开关、真空接触器、牵引变压器、控制变压器、变频器、左右截割电机、左右牵引电机、泵电机等组成。

4、低压控制回路低压控制回路一般包括PLC、本安电源、非本安电源、电磁阀、左右端头站、遥控器、瓦斯断电仪等。

第二章 PLC 简介PLC（P rogram Logic Control，即可编程逻辑控制器），是采煤机电气系统的控制中心。

采煤机正常工作时,变频器的牵引方向、加减速控制；左右摇臂升降、制动抱闸的开断；左右截割电机的温度监测、左右行星头温度监测、左右截割电机轴温度监测、牵引变压器温度监测；牵引、截割电机的电流采样；采煤机恒功率保护、“过零保护”、过载保护、瓦斯断电保护等均通过PLC实现，以达到对采煤机接近完美的控制性能。

MG900/2290-GWD型系列采煤机电控系统选用的PLC是日本欧姆龙公司的具有高度扩展性的小型一体化可编程控制器—SYSMAC CP1H，它具有可靠性高、抗干扰能力强、响应速度快的特点, 且采用导轨式安装, 非常方便。

PLC 采用模块式硬件结构,组合和扩展都相当方便，用程序式的软连接代替传统的继电器式的硬连接，减少了故障连接点，控制系统接线简单、可靠，使得维护检修方便易行。

现简要地将其分述如下：（一）、结构简介MG900/2210-GWD采煤机电控系统的PLC由CP1H基本单元、模拟量输入模块、通讯模块、CAN总线模块等组成。

冀中能源股份有限公司显德汪矿采煤机维修培训资料冀中能源有限公司显德汪矿二〇一三年目录采煤机机械培训材料第一章整机 (1)第二章截割机构 (4)第三章牵引机构 (8)第四章行走机构 (11)第五章机身联接 (13)第六章液压调高系统 (16)第七章冷却喷雾系统 (18)第八章润滑 (19)第九章地面调试与操作方法 (21)第十章日常维护及保养 (24)第十一章常见故障及处理方法 (26)采煤机电气培训材料第一章电气系统简介 (31)第二章采煤机的使用 (32)第三章PLC(可编程逻辑控制器) (35)第四章变频器的操作及维护 (41)第五章常见故障分析及处理方法 (53)第六章电气日常检修指南 (57)第七章备件表（电气部分） (59)采煤机变频器培训材料第一章变频器的基本原理 (60)第二章警告 (61)第三章变频器控制盘 (62)第四章主从宏的介绍 (66)第五章变频器的接线 (67)第六章变频器报警和故障的一般处理过程 (69)第七章变频器报警和故障一览表 (71)第八章四象限变频器操作补充 (84)采煤机机械培训材料第一章整机产品总体设计思想借鉴国外的先进理念同时结合我厂的加工工艺、安装水平实际情况，自己创造条件接触、研究、消化、吸收国外产品最新技术，将国外产品先进技术积于一身，其总体设计思路和理念主要有以下几点：在紧固技术方面借鉴了德国Eickhoff的长液压螺栓紧固技术；在抗振动方面采用了英国Andson 的框架积木式结构模块化设计；在有利于搬运、下井便利方面采用了美国Joy的三段机身联结；在平衡拖动方面采用德国Eickhoff公司的“一拖一”主、从控制技术；牵引拖动系统采用芬兰ABB公司的主、从控制及DTC技术（直接转矩控制技术）。

电牵引采煤机主要由：左牵引部、右牵引部、摇臂、调高泵箱、联接框架（小机型采用电控箱集成机构）、开关箱、变频器箱、变压器箱、行走箱(两件)、机身联接件、冷却喷雾系统、电气外部连接件、拖缆装置、左右滚筒、各部件电动机等组成（图1-1）；采煤机由老塘侧的两个导向滑靴和煤壁侧的两个平滑靴分别支承在工作面刮板运输机销轨和铲煤板上。

执行标准：Q/JM 0201021—2010；MT/T81-1998；MT/T82-1998鸡西煤矿机械有限公司2010年5月 说明书MG200/530–WDMG250/630–WD 交流电牵引采煤机 MG300/730–WDMG300/730–WD1M G 300/730-W D 系列电牵引采煤机三维数字样机目录前言..................................................................... 机械部分............................................................第一章概述 .............................................................第二章牵引部 ..........................................................第三章截割机构 .........................................................第四章行走部 ..............................................................第五章液压系统 ............................................................第六章喷雾冷却系统 ........................................................第七章辅助装置 ............................................................第八章采煤机的使用要求 ................................................... 电气部分...............................................................一、概述 ...................................................................二、环境条件 ...............................................................三、防爆型式及标志 .........................................................四、主要参数 ...............................................................五、技术特点 ...............................................................六、电控箱体结构 ...........................................................七、电控系统组成和工作原理 .................................................八、安装调试 ...............................................................九、操作 ...................................................................十、常见故障排除 ...........................................................十一、使用注意事项 ......................................................... 附录1：........................................................................ 附录2：........................................................................前言尊敬的客户，为了方便用户使用好采煤机，确保采煤机的正确操作、安全使用和维修保养，延长采煤机使用寿命，提高采煤机生产效率，从而使用户取得最大经济效益，我们编制了采煤机说明书。

采煤机培训第二章滚筒采煤机的结构滚筒采煤机由截割部、牵引部、电气部及辅助装置四大部分组成。

截割部的主要作用是将电动机的动力传至滚筒，由滚筒将煤壁上的煤截割下来，并装入工作面输送机。

截割部由固定减速箱、摇臂、滚筒、等组成。

牵引部利用电动机的动力来牵引，采煤机沿工作面全长移动。

它由牵引传动箱和液压传动部组成。

电动机为采煤机的动力源。

电气系统为采煤机提供多种控制和保护。

辅助装置是用于保证采煤机工作更加可靠、性能更加完善的一些装置。

如底托架、拖缆装置、喷雾冷却装置、破碎滚筒等。

第一节截割部采煤机截割部由固定减速箱、摇臂、滚筒、挡煤板及调高系统组成。

截割部的作用是将电动机的动力经过减速后，传递给截割滚筒，以进行割煤，并且通过滚筒上的螺旋叶片将截割下来的煤装到工作面输送机上。

为提高螺旋滚筒的装煤效果，在滚筒后面还装有挡煤板。

双滚筒采煤机具有两个结构相同、左右对称的截割部，它们分别位于采煤机的两端。

左右截割部可由一个电动机驱动，也可以分别由两个电动机驱动。

双滚筒采煤机具有生产能力大、效率高、用于开采中厚煤层时能一次采全高、能自开缺口、装煤效果好、机器稳定性能好以及不经改装能适应于左右工作面等优点。

一、采煤机截割部特点（1）截割部均采用机械传动。

固定减速箱是截割部的主要组成部分。

采煤机电动机的转速一般为1470r∕min左右，而滚筒的转速根据不同的直径一般为50r∕min～100r∕min。

为了达到减速的目的，截割部减速箱一般由3级～5级减速齿轮组成，由于滚筒的轴线与电动机的轴线相垂直，因而在截割部减速箱里都采用一对圆锥齿轮传动。

（2）滚筒的截割速度（截齿刀尖的圆周切向速度）一般为4m∕s～5m∕s,因而采用不同直径的滚筒时，其转速应相应地改变，故在截割部减速箱中一般都有一对可更换的快速齿轮。

通过改变齿轮的齿数，可以改变滚筒的转速。

（3）在电动机和滚筒之间的传动装置中都有一离合器。

采煤机调动或检修，或试验牵引部时需打开离合器，使滚筒停止转动。

电牵引采煤机培训资料MG100/238-WD型MG200/456-WD型MG250/60-QWD型MG650/1620-WD型MG100/238-WD电牵引采煤机一．端头控制站失灵：（一）左右端头控制站同时失灵？①检查公用本安5V控制电源;②检查中央控制盒通讯是否正常；③检查各控制线是否正常。

（二）左右端头控制站某一个失灵？①观察中文显示器左右端头控制站某一个通讯是否正常;②检查中央控制盒通讯是否正常；③某一个端头控制站部分按钮失灵，端头控制站故障，更换端头控制站；④检查各控制线是否正常二．中文显示器黑屏：①检查供到中文显示器的F+24V电源是否正常;②F+24V电源正常，中文显示器故障，更换中文显示器。

三．中文显示器画面停在“欢迎屏”：（一）画面左下角有“PLC NOT RESBONDING…”显示①牵引正常，则为通讯电缆故障，更换通讯电缆；②牵引不能正常，则为主控系统故障，如果控制电源正常，取下数字量模块及模拟量模块，如果仍不正常，需更换主控制器。

（二）画面左下角没有任何显示①牵引正常，则为通讯电缆故障，更换通讯电缆；②如通讯线路正常，则为显示屏故障，更换显示屏。

四．采煤机正常工作时突然掉电停机：①保护停机，检查是否割到岩石或者支架，是否有冷却水，瓦斯是否超限；②瓦斯传感器动作，检查瓦斯浓度，如果为误动作，则重新整定或更换传感器，或者更换中央控制盒；③先导控制回路有虚接，检查先导回路和控制线；④磁力起动器故障，检查磁力起动器。

MG100/456-WD电牵引采煤机1.故障事例:地点：神华宁煤石沟驿时间：2008年11月29日机型：MG2*100/456-WD故障现象：采煤机上电后GP显示器有向右的方向箭头，按下牵起按钮后煤机直接向右牵引，可以加减速度。

但不能改变方向。

故障分析：GP显示器上电就有向右的方向箭头，说明输入PLC的右方向信号持续存在。

处理方法：在XTF-5上有来自按钮板；PA1盒；PA2盒的三根线拆掉，上电后右方向箭头消失。
