三相交流电路 复习题 答案.

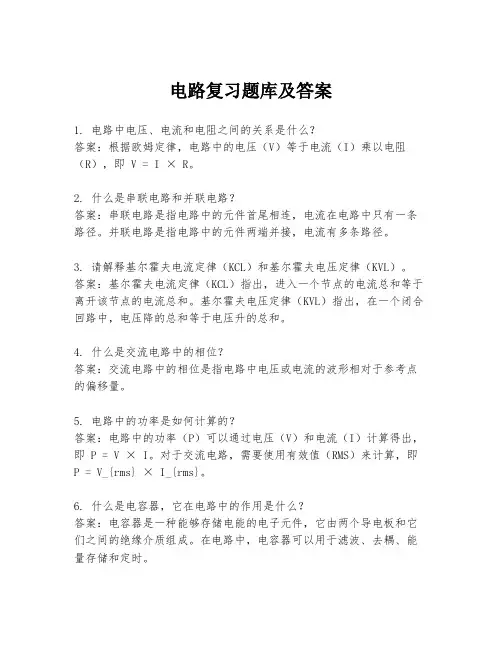

电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。

2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。

并联电路是指电路中的元件两端并接，电流有多条路径。

3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。

基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。

4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。

5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。

对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。

6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。

在电路中，电容器可以用于滤波、去耦、能量存储和定时。

7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。

在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。

8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。

三相电路常用于工业和商业电力供应。

9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。

对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。

对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。

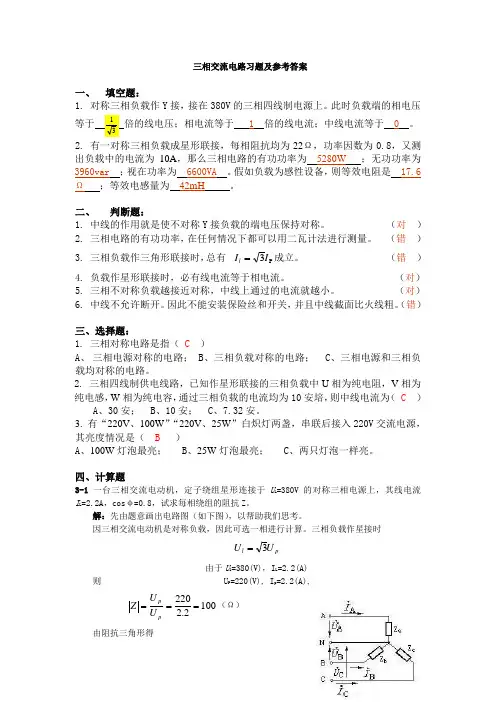

三相交流电路习题及参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

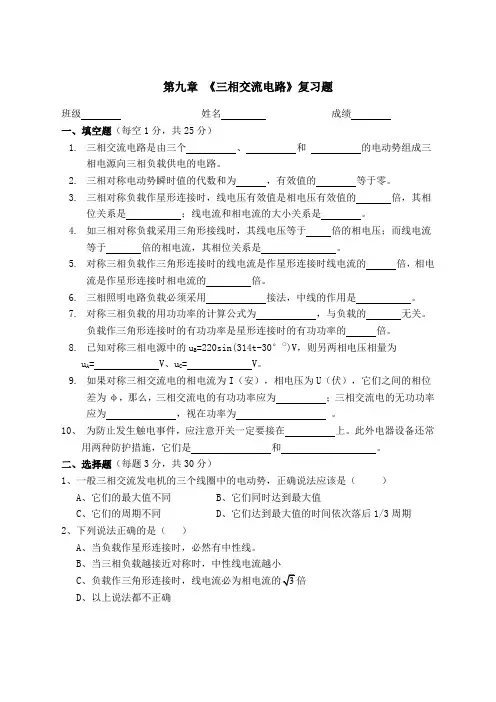

第九章《三相交流电路》复习题班级姓名成绩一、填空题（每空1分，共25分）1.三相交流电路是由三个、和的电动势组成三相电源向三相负载供电的电路。

2.三相对称电动势瞬时值的代数和为，有效值的等于零。

3.三相对称负载作星形连接时，线电压有效值是相电压有效值的倍，其相位关系是；线电流和相电流的大小关系是。

4.如三相对称负载采用三角形接线时，其线电压等于倍的相电压；而线电流等于倍的相电流，其相位关系是。

5.对称三相负载作三角形连接时的线电流是作星形连接时线电流的倍，相电流是作星形连接时相电流的倍。

6.三相照明电路负载必须采用接法，中线的作用是。

7.对称三相负载的用功功率的计算公式为，与负载的无关。

负载作三角形连接时的有功功率是星形连接时的有功功率的倍。

8.已知对称三相电源中的u B=220sin(314t-30°○)V，则另两相电压相量为u A= V、u C= V。

9.如果对称三相交流电的相电流为I（安），相电压为U（伏），它们之间的相位差为φ，那么，三相交流电的有功功率应为；三相交流电的无功功率应为，视在功率为。

10、为防止发生触电事件，应注意开关一定要接在上。

此外电器设备还常用两种防护措施，它们是和。

二、选择题（每题3分，共30分）1、一般三相交流发电机的三个线圈中的电动势，正确说法应该是（）A、它们的最大值不同B、它们同时达到最大值C、它们的周期不同D、它们达到最大值的时间依次落后1/3周期2、下列说法正确的是（）A、当负载作星形连接时，必然有中性线。

B、当三相负载越接近对称时，中性线电流越小CD、以上说法都不正确3、某对称三相负载，当接成星形时，三相功率为P，保持电源线电压不变，而将负载改接成三角形，则此时三相功率为（）A、3PB、3PC、PD、1/3 P4、如图1所示，电源采用星形连接法，而负载采用三角形连接法，电源的相电压为220V，各负载相同且阻值都是110 ，下列叙述中正确的是（）A、加在负载上的电压为220VB、电路中的线电流为76/11 AC、电路中的相电流为38/11 AD、电路中的线电流为38/11 A5、三盏规格相同的电灯按图2所示接在三相交流电路中都能正常发光，现将S2断开，则E1、E2将（）A、烧毁其中一个或都烧毁B、都略为增亮些C、都略为变暗些D、不受影响，仍正常发光6、一台三相电动机，每相绕组的额定电压为380V，对称三相电源的线电压为380V，则三相绕组应采用（）A、三角形连接B、星形连接，不接中线C、星形连接，接中性线D、BC均可7、三相对称电源的线电压为380V，对称负载星形连接，没接中性线，若某一相发生短路时，其余各相负载电压为（）A、190VB、220VC、380VD、不确定8、三相对称负载作三角形连接时，相电流是10A，线电流最近的值是（）A、7AB、14AC、17AD、20A9、对称三相四线交流电路中，_________。

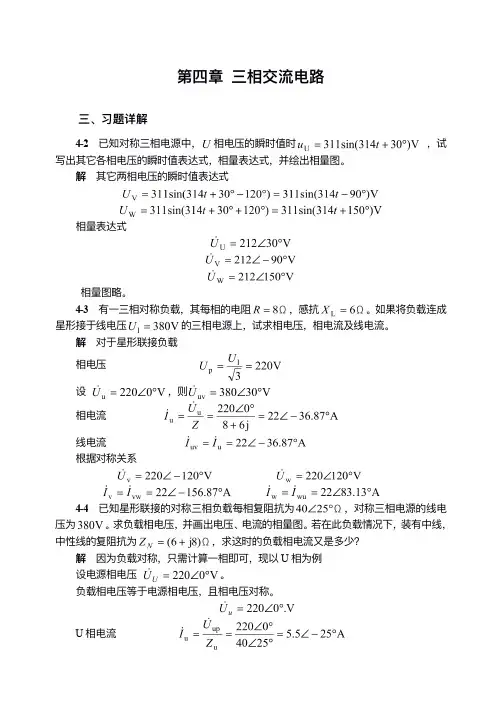

第四章三相交流电路三、习题详解4-2已知对称三相电源中，相电压的瞬时值时，试写出其它各相电压的瞬时值表达式，相量表达式，并绘出相量图。

解其它两相电压的瞬时值表达式相量表达式相量图略。

4-3有⼀三相对称负载，其每相的电阻，感抗。

如果将负载连成星形接于线电压的三相电源上，试求相电压，相电流及线电流。

解对于星形联接负载相电压设，则相电流线电流根据对称关系4-4已知星形联接的对称三相负载每相复阻抗为，对称三相电源的线电压为。

求负载相电压，并画出电压、电流的相量图。

若在此负载情况下，装有中线，中性线的复阻抗为，求这时的负载相电流⼜是多少？解因为负载对称，只需计算⼀相即可，现以U相为例设电源相电压。

负载相电压等于电源相电压，且相电压对称。

U相电流68因为电压、电流都是对称的，所以其它两相的电压、电流分别为：在此对称三相负载情况下，装有中线。

不管中线的复阻抗为多少，中线中的电流总为0。

4-5某对称三相电路，负载作三⻆形联接，每相负载阻抗为，若把它接到线电压为的三相电源上，求各负载相电流及线电流。

解设则根据对称性可直接写出其余两相电流。

各线电流为4-6某住宅楼有户居⺠，设计每户最⼤⽤电功率，功率因数，额定电压，采⽤三相电源供电，线电压。

试将⽤户均匀分配组成对称三相负载，画出供电线路；计算线路总电流，每相负载阻抗、电阻及电抗，以及三相变压器总容量（视在功率）。

解将30户均匀分配在三个相上，每相10户（并联），组成星形接法三相四线制线路，如图4—6所示。

设每相总功率，,线电压380V。

则相电压为220V，符合⽤户额定电压。

每相总电流即为线路总电流，即每相总阻抗为三相总视在功率即为供电变压器容量，即图4-5题4-6图69可选⽤⼀台100KVA的三相变压器供电。

4-7已知三相四线制电路，电源线电压。

三个电阻性负载联成星形，其电阻为。

（1）试求负载相电压、相电流及中性线电流，并作出它们的相量图；（2）如⽆中性线，求负载相电压及中性点电压；（3）如⽆中性线，当相短路时求各相电压和电流，并作出它们的相量图；（4）如⽆中性线，当相断路时求另外两相的电压和电流；（5）在（3），（4）中如有中性线，则⼜如何？解（1）设电源相电压因为有中线，负载相电压对称，等于电源相电压。

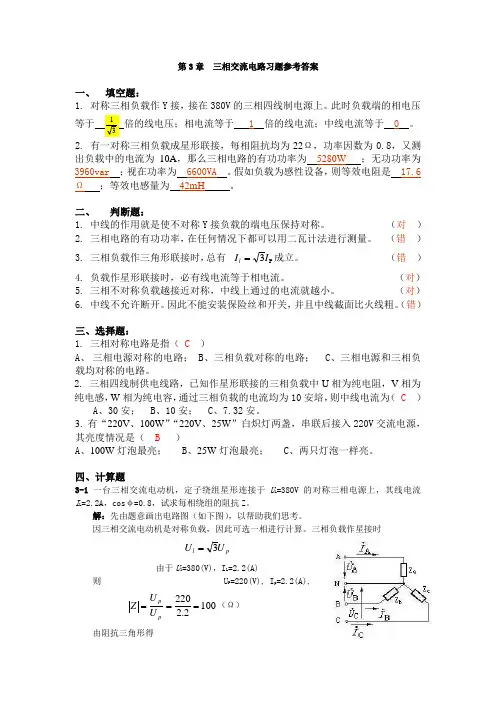

第3章 三相交流电路习题参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

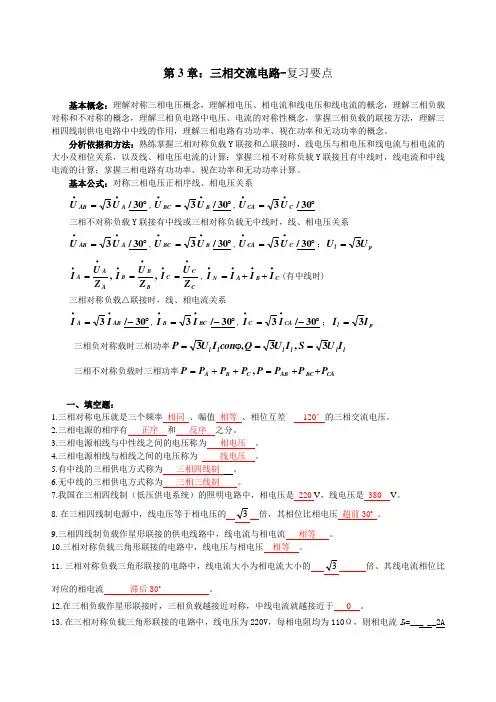

第3章：三相交流电路-复习要点基本概念：理解对称三相电压概念，理解相电压、相电流和线电压和线电流的概念，理解三相负载对称和不对称的概念，理解三相负电路中电压、电流的对称性概念，掌握三相负载的联接方法，理解三相四线制供电电路中中线的作用，理解三相电路有功功率、视在功率和无功功率的概念。

分析依据和方法：熟练掌握三相对称负载Y 联接和△联接时，线电压与相电压和线电流与相电流的大小及相位关系，以及线、相电压电流的计算；掌握三相不对称负载Y 联接且有中线时，线电流和中线电流的计算；掌握三相电路有功功率、视在功率和无功功率计算。

基本公式：对称三相电压正相序线、相电压关系︒=∙∙30/3AABU U ,︒=∙∙30/3BBCU U ,︒=∙∙30/3CCAUU三相不对称负载Y 联接有中线或三相对称负载无中线时，线、相电压关系︒=∙∙30/3AABUU,︒=∙∙30/3BBCU U,︒=∙∙30/3CCAUU；p l U U 3=,AA AZU I∙∙=,BBBZ UI∙∙=CCC Z UI ∙∙=,C BANI I I I ∙∙∙∙++=(有中线时)三相对称负载△联接时，线、相电流关系︒-=∙∙30/3ABAI I ,︒-=∙∙30/3BCBI I ,︒-=∙∙30/3CA C I I ；p l I I 3=三相负对称载时三相功率l l l l l l I U S I U Q con I U P 3,3,3==ϕ=三相不对称负载时三相功率CA BC AB C B A P P P P P P P P ++=++=,一、填空题：1.三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120°的三相交流电压。

2.三相电源的相序有 正序 和 反序 之分。

3.三相电源相线与中性线之间的电压称为 相电压 。

4.三相电源相线与相线之间的电压称为 线电压 。

5.有中线的三相供电方式称为 三相四线制 。

6.无中线的三相供电方式称为 三相三线制 。

《电路与磁路》第四章三相正弦交流电路一、填空题1.三相电源绕组的连接方式有_________和_________两种，而常用的是_________连接。

2.三相四线制供电系统中，三个线电压为三相________，三个相电压也为三相________。

3.三相四线制供电系统中，线电压在数值上等于相电压的__________倍；相位上，线电压__________于相应的相电压__________。

4.三相对称负载三角形连接时，线电流在数值上等于相电流的__________倍。

在相位上，线电流比相对应的相电流__________。

5.三相对称负载的定义是：__________相等、__________相等、__________相同。

6.三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。

7.三相负载作星形连接有中线，则每相负载承受的电压为电源的________电压，若作三角形连接，则每相负载承受的电压为电源的________电压。

8.已知三相电源的线电压为380V，而三相负载的额定相电压为220V，则此负载应作________形连接，若三相负载的额定相电压为380V，则此负载应作________形连接。

9.三相负载的连接方法有____________和____________两种。

10.三相电动机绕组可以连成__________或__________；由单相照明负载构成的三相不对称负载，一般都连成__________。

11.某三相异步电动机，定子每相绕组的等效电阻为8Ω，等效阻抗为6Ω,现将此电动机连成三角形接于线电压为380V的三相电源上。

则每相绕组的相电压为__________V，相电流为__________A，线电流为__________A。

12.某三相异步电动机，每相绕组的等效电阻R＝8Ω，等效感抗X L＝6Ω，现将此电动机连成星形接于线电压380V的三相电源上，则每相绕组承受的相电压为__________V，相电流为__________A，线电流为__________A。

b o o 三相交流电路习题及参考答案一、填空题：1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错P 3I I l ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cosφ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相交流电路习题及参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

第六章 三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3) 3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

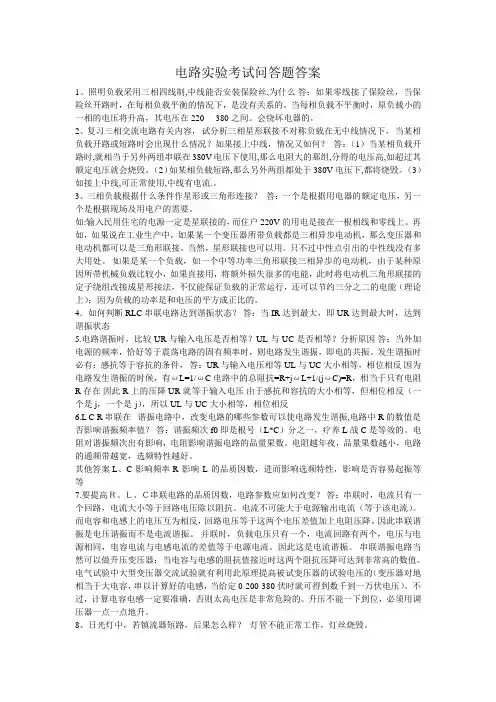

电路实验考试问答题答案1、照明负载采用三相四线制,中线能否安装保险丝,为什么答：如果零线接了保险丝，当保险丝开路时，在每相负载平衡的情况下，是没有关系的。

当每相负载不平衡时，原负载小的一相的电压将升高，其电压在220----380之间。

会绕坏电器的。

2、复习三相交流电路有关内容，试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？答：（1）当某相负载开路时,就相当于另外两组串联在380V电压下使用,那么电阻大的那组,分得的电压高,如超过其额定电压就会烧毁。

（2）如某相负载短路,那么另外两组都处于380V电压下,都将烧毁。

（3）如接上中线,可正常使用,中线有电流.。

3、三相负载根据什么条件作星形或三角形连接？答：一个是根据用电器的额定电压，另一个是根据现场及用电户的需要。

如:输入民用住宅的电源一定是星联接的，而住户220V的用电是接在一根相线和零线上。

再如，如果说在工业生产中，如果某一个变压器所带负载都是三相异步电动机，那么变压器和电动机都可以是三角形联接。

当然，星形联接也可以用。

只不过中性点引出的中性线没有多大用处。

如果是某一个负载，如一个中等功率三角形联接三相异步的电动机，由于某种原因所带机械负载比较小，如果直接用，将额外损失很多的电能，此时将电动机三角形联接的定子绕组改接成星形接法，不仅能保证负载的正常运行，还可以节约三分之二的电能（理论上）：因为负载的功率是和电压的平方成正比的。

4．如何判断 RLC 串联电路达到谐振状态？答：当 IR 达到最大，即 UR达到最大时，达到谐振状态5.电路谐振时，比较UR与输入电压是否相等？UL与UC是否相等？分析原因答：当外加电源的频率，恰好等于震荡电路的固有频率时，则电路发生谐振，即电的共振。

发生谐振时必有：感抗等于容抗的条件，答：UR与输入电压相等 UL与UC大小相等，相位相反因为电路发生谐振的时候，有ωL=1/ωC 电路中的总阻抗=R+jωL+1/(jωC)=R，相当于只有电阻R存在因此R上的压降UR就等于输入电压由于感抗和容抗的大小相等，但相位相反（一个是j，一个是-j），所以UL与UC大小相等，相位相反6.L C R串联在谐振电路中，改变电路的哪些参数可以使电路发生谐振,电路中R的数值是否影响谐振频率值？答：谐振频次f0即是根号（L*C）分之一，疗养L战C是等效的。

三相交流电路习题及参考答案填空题:1. 对称三相负载作丫接，接在380V的三相四线制电源上。

此时负载端的相电压等于吕倍的线电压；相电流等于_ 1_倍的线电流；中线电流等于_0_。

2. 有一对称三相负载成星形联接，每相阻抗均为22Q，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为—5280W—;无功功率为3960var_;视在功率为_6600VL。

假如负载为感性设备，则等效电阻是_ 17.6Q_;等效电感量为_42mH _________ 。

二、判断题：1. 中线的作用就是使不对称丫接负载的端电压保持对称。

（对）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错）3. 三相负载作三角形联接时，总有|| 一3I P成立。

（错）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（C ）A、三相电源对称的电路；B、三相负载对称的电路；C、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（C ）A 30安；B、10 安；C、7.32 安。

3. 有“ 220V、100W” “220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B ）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。

四、计算题3-1 一台三相交流电动机，定子绕组星形连接于U=380V的对称三相电源上，其线电流I L=2.2A，cos $ =0.8，试求每相绕组的阻抗Z。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相负载作星接时U l由于U=380(V)，I L=2.2(A)U P=220(V), I P=2.2(A),|Z U p空100 (Q)1U p 2.2由阻抗三角形得则COS 100 0.8 80 (Q)X L J z 2 R 2 J1002 802 60 (Q)所以 Z=80+j60 (Q)3-2已知对称三相交流电路，每相负载的电阻为R=8Q ，感抗为X L =6Q O(1) 设电源电压为 (2) 设电源电压为 (3) 设电源电压为 解：由题意： U L=380V,求负载星形连接时的相电流、相电压和线电流，并画相量图； U L=220V,求负载三角形连接时的相电流、相电压和线电流，并画相量图; U L=380V,求负载三角形连接时的相电流、相电压和线电流，并画相量图。

《电路理论习题》 一、填空题1 .对称三相电路中，负载Ｙ联接，已知电源相量︒∠=∙0380ABU（V ），负载相电流︒∠=∙305AI （A ）；则相电压=∙CU （V ），负载线电流=∙Bc I （A ）。

2 .若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。

3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。

4 .元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。

5 .回路电流法自动满足 定律，是 定律的体现6 .一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。

7 .在电路中，电阻元件满足两大类约束关系，它们分别是 和 。

8 .正弦交流电的三要素是 、 和 。

9 .等效发电机原理包括 和 。

10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。

11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈性。

若端口电压电流用相量来表示，则其有效值相量=∙U ,=∙I 。

12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。

13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。

14.对称三相电路中，当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C相的线电流分别为 和 。

若A 相电源断开,流过B 和C 相的线电流分别为 和 。

15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。

16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。

17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，∙1I ∙2I ，角度为 。

新能源复习题含参考答案1、对于三相对称交流电路,线电压不变时,三相对称负载做△形联结时的功率是做Y 形联结()倍。

A、3B、2C、5D、4答案：A2、汽车新技术在全球的发展方向都是围绕( )。

A、节能.节材B、环保C、保持原有的性能降低成本D、以上都对答案：D3、卫星定位车辆信息服务系统由卫星定位系统、车辆信息服务系统通讯网络、车辆信息服务系统中心及()四部分组成。

A、车辆信息服务系统通信B、车辆信息服务系统接口C、车辆信息服务系统终端D、车辆信息服务系统协议答案：C4、测量直流电压时,如果不知道被测电压范围,则将数字万用表功能/量程开关置于DC档( )。

A、最大量程,并逐渐降低B、最小量程,并逐渐升高C、任何位置,并随意改变D、1000V 量程即可答案：A5、下列关于电流的说法正确的是( )。

A、在闭合电路中要得到持续的电流,必须有电源B、只要电路闭合,电路中就会有持续的电流C、电路中有了电源就形成电流D、电路中有电荷运动就形成电流答案：A6、汽车网络中大多采用()拓扑结构的局域网。

B、环型C、星型D、总线型答案：D7、导电部件之间表面最小电气间隙应为()mm。

A、3B、1C、1.2D、2.5答案：D8、动力电池包电压传感器在多个位置处测量电压,下列描述正确的是( )。

A、目的是要验证电池组没有失去平衡B、目的是要验证电池组的各处电流相等C、目的是要检测电池组是否已经开启D、如果不是镍金属氢化物NiMH电池组,则动力电池组电压传感器需要进行多点电压测量答案：A9、晶闸管的基本工作特性可概括为()。

A、正向电压门极有触发导通,反向电压则截止B、反向电压阳极有触发导通,正向电压则截止C、正向电压阳极有触发导通,反向电压则截止D、反向电压门极有触发导通,正向电压则截止答案：A10、关于Zeta 斩波电路和Sepic 斩波电路,说法错误的是()。

A、具有不同的输入输出关系B、Sepic 斩波电路的电源电流和负载均连续C、Zeta 斩波电路的输入、输出电流均是断续的D、两种电路输出电压都是正极性的答案：A11、为保证电气检修工作的安全,判断设备有无带电应( )。

2021—2022学年度第二学期电工基础三相交流电路部分知识模拟试题（共100分，60分钟）姓名： 班级： 考号：一、选择题（每题2分，共30分）1．对于三相对称电动势，下列说法正确的是（ D ）。

A. 它们的最大值不同B. 它们的周期不同C. 它们同时到达最大值D. 它们到达最大值的时间依次落后3/1周期2．已知对称三相电压中，V 相电压)314sin(2220π+=t u V ，则U 相、W 相的电压为（ C ）。

A. )3314sin(2220π+=t u U ，)3314sin(2220π-=t u W B. )3314sin(2220π-=t u U ，)3314sin(2220π+=t u W C. )32314sin(2220π+=t u U ，)32314sin(2220π-=t u W D. )32314sin(2220π-=t u W ，)32314sin(2220π+=t u U 3．关于对称三相对称电路，下列说法正确的是（ C ）。

A. 三相电源对称的三相电路B. 三相负载对称的三相电路C. 三相电源和三相负载均对称的三相电路D. 以上说法都不对4．某三相电动机每相绕组的额定电压为220V ，电源绕组为星形连接，线电压为380V ，则该电动机应作（ A ）。

A. 星形连接B. 三角形连接C. 星形连接必须接中线D. 星形、三角形连接均可5．如图所示三相对称电路中，电压表读数为220V ，当负载W Z 发生短路时，电压表读数为（ D ）。

A. 0VB.190VC. 220VD. 380V5题图6．照明线路采用三相四线制连接，中线必须（ D ）。

A. 安装熔断器B. 取消或断开C. 安装开关，控制其通断D. 安装牢靠，防止中线断开7．已知对称三相电压作用下，将一个对称三相负载分别接成星形和三角形，通过负载的相电流之比为（ B ）。

A. 3：1 B. 1：3 C. 3：1 D. 1：38．已知对称三相电压作用下，将一个对称三相负载分别接成星形和三角形，通过相线的线电流之比为（ D ）。

第6章 三相交流电路一、填空题1.三相交流电是由三相交流发电机产生的，最大值相等，频率相同，相位互差1200的三个正弦电动势，称为三相对称电动势。

2.三相电动势随时间按正弦规律变化，它们到达最大值（或零值）的先后次序，叫做相序。

三个电动势按U －V －W －U 的顺序，称为正序；若按U －W －V －U 的顺序，称为负序。

3.三相四线制是由三根相线和一根中线所组成的供电体系，其中相电压是指相线与中线之间的电压，线电压是指相线与相线之间的电压，且U L =3U P 。

4.目前，我国低压三相四线制配电线路供给用户的线电压为380V ，相电压为 220V 。

5.三相负载接到三相电源中，若各相负载的额定电压等于电源线电压，负载应作Δ连接，若各相负载的额定电压等于电源线电压的31时，负载应作_Y_连接。

6.同一三相对称电源作用下，同一三相对称负载作三角形连接时的线电流是星形连接时的_3_倍，作三角形连接时的有功功率是星形连接时的_3_倍。

7.对称三相负载星形连接，通常采用三相三线制供电，不对称负载星形连接时一定要采用 三相四线制制供电。

在三相四线制供电系统中，中线起使不对称负载两端的电压保持对称作用。

8.三相负载接法分Y 接法_和Δ接法。

其中，Y 接法线电流等于相电流，Δ接法线电压等于相电压。

9.某对称三相负载星形接法时，线电流为2A ，负载消耗的总功率为50W ，若改为三角形接法时，各相功率应为_50W 。

10.对称三相电路，负载为星形连接，测得各相电流均为5A ，则中线电流I N =_0_；当U 相负载断开时，则中线电流I N =5A 。

11.三相异步电动机的接线如图6.15所示，若（a ）图电动机是顺时针旋转，则（b ）图为顺时针 旋转，（c ）图为 逆时针旋转。

图 6.15二、选择题1.在对称三相电压中，若V 相电压为u v =2202sin(314t+π)V ，则U 相和W 相电压为(B)A ．u u =2202sin(314t ＋π/3) V ，u w =2202sin(314t ＋π) VB ．u u =2202sin(314t －3π) V ，u w =2202sin(314t ＋3π) VC ．u u =2202sin(314t ＋32π) V ，u w =2202sin(314t －32π) V D ．u u =2202sin(314t ＋3π) V ，u w =2202sin(314t －3π) V 2．某三相电动机，其每相绕组的额定电压为220V ，电源电压为380V ，电源绕组为星形连接，则电动机应作 （B ）A ．星形连接B ．三角形连接C ．星形连接必须接中性线D ．星形、三角形连接均可3．照明线路采用三相四线制供电线路，中线必须 （A ）A ．安装牢靠，防止断开B ．安装熔断器，防止中线断开C ．安装开关以控制其通断D ．取消或断开4．一台三相电动机绕组星形连接，接到U L =380 V 的三相交流电源上，测得线电流I L =10A ，则电动机每相绕组的阻抗为 （B ）A ．11 ΩB ．22 ΩC ．38 ΩD ．66 Ω5．若要求三相负载各相互不影响，负载应接成 （A ）A ．星形有中性线B ．星形无中性线C ．三角形D ．星形有中性线或三角形6．下列四个选项中，结论错误的 （B ）A ．负载作星形连接时，线电流必等于相电流B ．负载三角形连接时，线电流必等于相电流C ．当三相负载越接近对称时，中线电流越小D ．三相对称负载星形和三角形连接时，其总有功功率均为相线线ϕcos I U P 3=7.在三相三线制供电系统中，三相对称负载星形连接，电源线电压为380 V ，若V 相负载开路，则负载相电压Uu 为 （B ）A ．110 VB ．190 VC ．220 VD ．380 V8.如图6.16所示的对称三相电路中，S 合上时电流表读数A 1=A 2=A 3=10 A ，当开关S 打开时，电流表读数为（C ）A ．全为10 AB ．A 1=A 2= A 3=310 A C ．A 1=A 3=310 A ，A 2=10A 图6.16 D ．A 1=A 3=10A ，A 2=310 三、计算题、1．有一三相对称负载，每相负载的R =8Ω，X L =6Ω，电源电压为380 V 。
