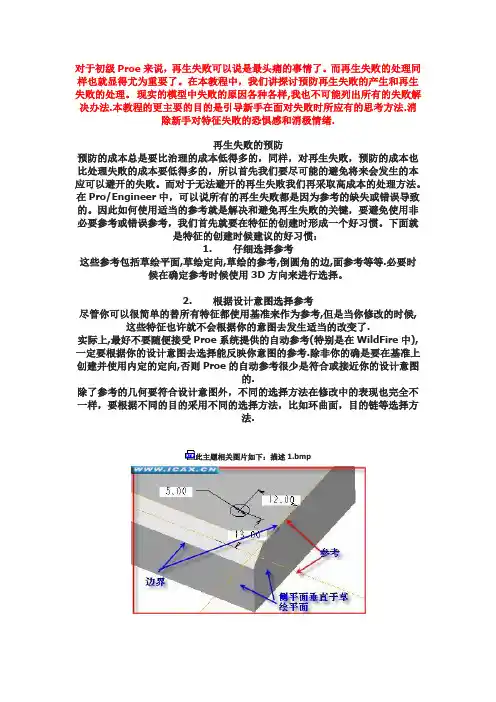

proe特征失败

对于初级Proe来说，再生失败可以说是最头痛的事情了。

而再生失败的处理同样也就显得尤为重要了。

在本教程中，我们讲探讨预防再生失败的产生和再生失败的处理。

现实的模型中失败的原因各种各样,我也不可能列出所有的失败解决办法.本教程的更主要的目的是引导新手在面对失败时所应有的思考方法.消除新手对特征失败的恐惧感和消极情绪.再生失败的预防预防的成本总是要比治理的成本低得多的，同样，对再生失败，预防的成本也比处理失败的成本要低得多的，所以首先我们要尽可能的避免将来会发生的本应可以避开的失败。

而对于无法避开的再生失败我们再采取高成本的处理方法。

在Pro/Engineer中，可以说所有的再生失败都是因为参考的缺失或错误导致的。

因此如何使用适当的参考就是解决和避免再生失败的关键，要避免使用非必要参考或错误参考，我们首先就要在特征的创建时形成一个好习惯。

下面就是特征的创建时候建议的好习惯：1. 仔细选择参考这些参考包括草绘平面,草绘定向,草绘的参考,倒圆角的边,面参考等等.必要时候在确定参考时候使用3D方向来进行选择。

2. 根据设计意图选择参考尽管你可以很简单的替所有特征都使用基准来作为参考,但是当你修改的时候,这些特征也许就不会根据你的意图去发生适当的改变了.实际上,最好不要随便接受Proe系统提供的自动参考(特别是在WildFire中),一定要根据你的设计意图去选择能反映你意图的参考.除非你的确是要在基准上创建并使用内定的定向,否则Proe的自动参考很少是符合或接近你的设计意图的.除了参考的几何要符合设计意图外，不同的选择方法在修改中的表现也完全不一样，要根据不同的目的采用不同的选择方法，比如环曲面，目的链等选择方法.此主题相关图片如下：描述1.bmp3. 选择不会消失的图元作为参考有些图元,比如边界,当倒圆角后就会消失,所以选择它来作为参考不是很好的方法.基准和平的面通常是比较好的参考.选用基本特征的图元作参考通常都要比选用后来的特征的图元作参考要稳定.如下图中的草绘，图示的两个参考，你可以选择侧平面作为参考，也可以选择边界作为参考。

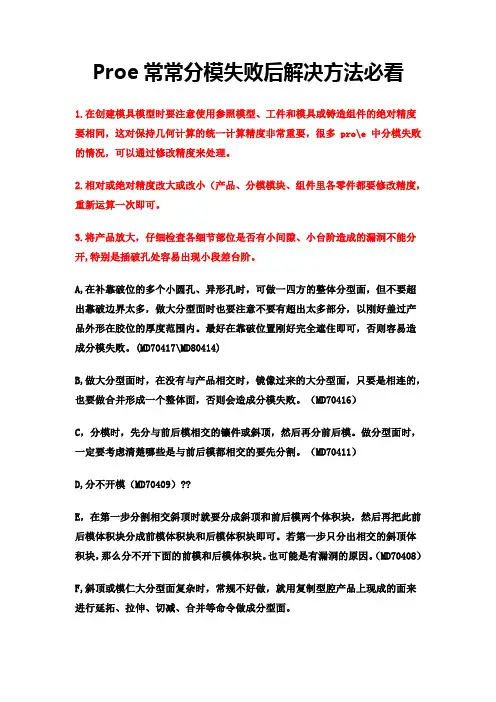

Proe常常分模失败后解决方法必看1.在创建模具模型时要注意使用参照模型、工件和模具或铸造组件的绝对精度要相同，这对保持几何计算的统一计算精度非常重要，很多 pro\e 中分模失败的情况，可以通过修改精度来处理。

2.相对或绝对精度改大或改小（产品、分模模块、组件里各零件都要修改精度，重新运算一次即可。

3.将产品放大，仔细检查各细节部位是否有小间隙、小台阶造成的漏洞不能分开,特别是插破孔处容易出现小段差台阶。

A,在补靠破位的多个小圆孔、异形孔时，可做一四方的整体分型面，但不要超出靠破边界太多，做大分型面时也要注意不要有超出太多部分，以刚好盖过产品外形在胶位的厚度范围内。

最好在靠破位置刚好完全遮住即可，否则容易造成分模失败。

(MD70417\MD80414)B,做大分型面时，在没有与产品相交时，镜像过来的大分型面，只要是相连的，也要做合并形成一个整体面，否则会造成分模失败。

（MD70416）C，分模时，先分与前后模相交的镶件或斜顶，然后再分前后模。

做分型面时，一定要考虑清楚哪些是与前后模都相交的要先分割。

（MD70411）D,分不开模（MD70409）??E，在第一步分割相交斜顶时就要分成斜顶和前后模两个体积块，然后再把此前后模体积块分成前模体积块和后模体积块即可。

若第一步只分出相交的斜顶体积块，那么分不开下面的前模和后模体积块。

也可能是有漏洞的原因。

（MD70408）F,斜顶或模仁大分型面复杂时，常规不好做，就用复制型腔产品上现成的面来进行延拓、拉伸、切减、合并等命令做成分型面。

G,做好分型面，分割体积块时失败，发现侧面一处不规则的靠破孔是用“边界混合”做的不规则面，可能是间隙过大，也可能是不规则面有问题导致分不开前后模，我们可以先做其它的面分开前后模，然后分别把前、后模多的切掉，少的补上。

（用做面的方法加减合并等）H,做好分型面了，在分割前、后模大体积块时，不属于前后模相交的分型面就不要选择进来，比如完全在后模的一个行位针孔分型面不能选择进来分割前后模，只参与分割行位针时才可用。

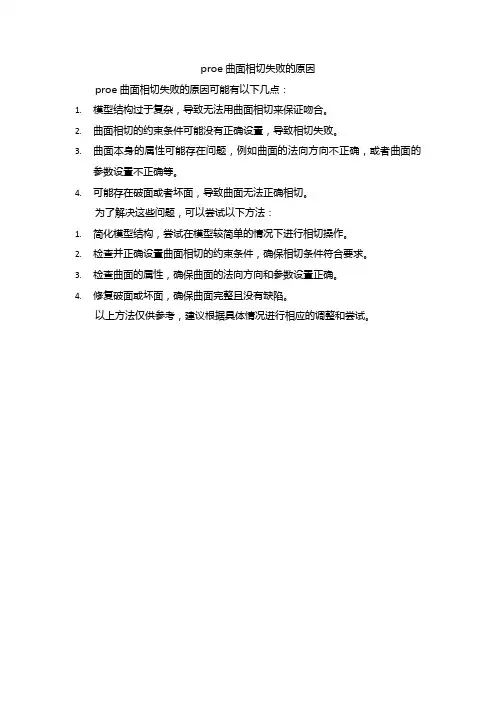

proe曲面相切失败的原因
proe曲面相切失败的原因可能有以下几点：
1.模型结构过于复杂，导致无法用曲面相切来保证吻合。

2.曲面相切的约束条件可能没有正确设置，导致相切失败。

3.曲面本身的属性可能存在问题，例如曲面的法向方向不正确，或者曲面的
参数设置不正确等。

4.可能存在破面或者坏面，导致曲面无法正确相切。

为了解决这些问题，可以尝试以下方法：
1.简化模型结构，尝试在模型较简单的情况下进行相切操作。

2.检查并正确设置曲面相切的约束条件，确保相切条件符合要求。

3.检查曲面的属性，确保曲面的法向方向和参数设置正确。

4.修复破面或坏面，确保曲面完整且没有缺陷。

以上方法仅供参考，建议根据具体情况进行相应的调整和尝试。

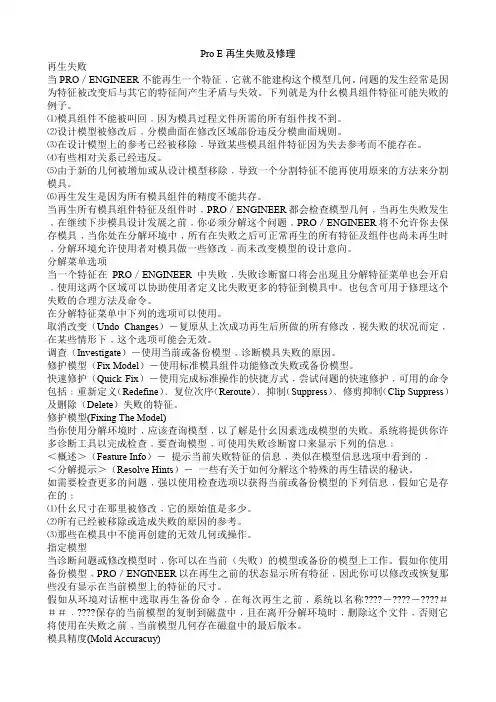

Pro E再生失败及修理再生失败当PRO／ENGINEER不能再生一个特征﹐它就不能建构这个模型几何。

问题的发生经常是因为特征被改变后与其它的特征间产生矛盾与失效。

下列就是为什幺模具组件特征可能失败的例子。

⑴模具组件不能被叫回﹐因为模具过程文件所需的所有组件找不到。

⑵设计模型被修改后﹐分模曲面在修改区域部份违反分模曲面规则。

⑶在设计模型上的参考已经被移除﹒导致某些模具组件特征因为失去参考而不能存在。

⑷有些相对关系已经违反。

⑸由于新的几何被增加或从设计模型移除﹐导致一个分割特征不能再使用原来的方法来分割模具。

⑹再生发生是因为所有模具组件的精度不能共存。

当再生所有模具组件特征及组件时﹐PRO／ENGINEER都会检查模型几何﹐当再生失败发生﹐在继续下步模具设计发展之前﹐你必须分解这个问题﹐PRO／ENGINEER将不允许你去保存模具﹐当你处在分解环境中﹐所有在失败之后可正常再生的所有特征及组件也尚未再生时﹐分解环境允许使用者对模具做一些修改﹒而未改变模型的设计意向。

分解菜单选项当一个特征在PRO／ENGINEER中失败﹐失败诊断窗口将会出现且分解特征菜单也会开启﹐使用这两个区域可以协助使用者定义比失败更多的特征到模具中。

也包含可用于修理这个失败的合理方法及命令。

在分解特征菜单中下列的选项可以使用。

取消改变（Undo Changes）－复原从上次成功再生后所做的所有修改﹐视失败的状况而定﹐在某些情形下﹐这个选项可能会无效。

调查（Investigate）－使用当前或备份模型﹐诊断模具失败的原因。

修护模型（Fix Model）－使用标准模具组件功能修改失败或备份模型。

快速修护（Quick Fix）－使用完成标准操作的快捷方式﹐尝试问题的快速修护﹐可用的命令包括﹔重新定义（Redefine）﹑复位次序（Reroute）﹑抑制（Suppress）﹑修剪抑制（Clip Suppress）及删除（Delete）失败的特征。

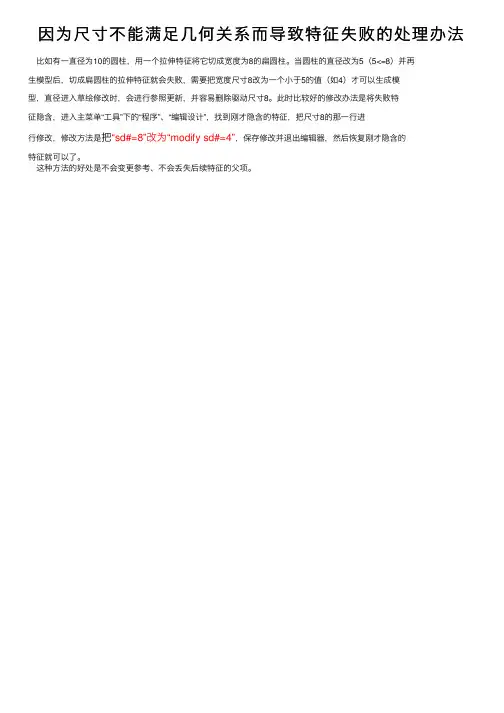

因为尺⼨不能满⾜⼏何关系⽽导致特征失败的处理办法⽐如有⼀直径为10的圆柱，⽤⼀个拉伸特征将它切成宽度为8的扁圆柱。

当圆柱的直径改为5（5<=8）并再
⽣模型后，切成扁圆柱的拉伸特征就会失败，需要把宽度尺⼨8改为⼀个⼩于5的值（如4）才可以⽣成模
型，直径进⼊草绘修改时，会进⾏参照更新，并容易删除驱动尺⼨8。

此时⽐较好的修改办法是将失败特
征隐含，进⼊主菜单“⼯具”下的“程序”、“编辑设计”，找到刚才隐含的特征，把尺⼨8的那⼀⾏进
⾏修改，修改⽅法是把“sd#=8”改为“modify sd#=4”，保存修改并退出编辑器，然后恢复刚才隐含的
特征就可以了。

这种⽅法的好处是不会变更参考、不会丢失后续特征的⽗项。

第8章特征的操作教学提示：Pro/ENGINEER是基于特征的参数化造型系统，使用Pro/E建立的零件是由特征构成的，并且特征的尺寸值是参数，这就给零件的设计修改带来了很大的方便。

零件建模完成后，可以通过各种方法进行修改，如修改特征形状大小、重新定义特征、更改特征间的父子关系、特征排序、特征的抑制、恢复和删除等，同时也可以采用有效的方法对特征生成过程中的失败情况进行解决。

教学要求：本章要求读者明确特征修改在三维造型中的重要性，掌握特征修改的基本方法，以及在特征创建及修改出现错误时的修复方法，并要求读者能灵活运用这些方法进行零件设计的变更。

8.1 父子关系零件设计和建模过程是一个不断修改的过程，特征生成之后，必然要对特征进行各种操作，如删除、重新定义、特征排序等。

而在进行特征操作时，必须注意特征之间的相互依赖关系，即父子关系。

通常，创建一个新特征时，不可避免地要参考已有的特征，如选取已有的特征表面作为绘图平面和参考平面，选取已有的特征边线作为尺寸标注参照等，此时特征之间便形成了父子关系，新生成的特征称为子特征，被参考的已有特征称为父特征。

如图8.1所示，创建方槽时,选取了方形板的上表面作为草绘面,选取了RIGHT面作为参考面,选取了FRONT面和RIGHT面作为尺寸标注参考，所以方形板、RIGHT面和FRONT面就构成了方槽特征的父特征，而方槽是方形板、RIGHT面和FRONT面的子特征。

图8.1 特征父子关系图例要查看特征之间的父子关系，有两种操作方法：1.在模型树或工作区中点选某一特征，单击右键调出相应快捷菜单，如图8.2所示，单击【信息】→【父项/子项】，系统显示【参照信息窗口】对话框，如图8.3所示。

在该对话框中可以查看该特征的父特征和子特征，以及构成父子关系的参照元素。

图8.2 特征右键快捷菜单图8.3 【参照信息窗口】对话框2.单击主菜单【信息】→【父项/子项】，系统显示如图8.4所示【选取】菜单，选择一个特征，系统即弹出【参照信息窗口】对话框显示该特征的父特征和子特征。
